Tematiche - Corrosione
261.0.053 / V3
7 Invecchiamento dei materiali sintetici
Le sostanze organiche (materiali sintetici) sono soggette all’invecchiamento. Le cause dell’invecchiamento dipendono dal materiale.
Polimeri:
-
Raggi UV
-
Invecchiamento termico (termo-ossidazione)
-
Screpolature (sollecitazioni di trazione e agenti chimici)
Elastomeri:
-
Rigonfiamento
-
Decomposizione termica
-
Attacco da parte di sostanze polari (ad esempio acqua)
7.1 Comportamento a scorrimento di tubi in materiale sintetico
Il comportamento a scorrimento è una caratteristica importante dei tubi in materiale sintetico e corrisponde alla durata prevista dei tubi in materiale sintetico soggetti a pressione interna. Pressione, temperature e medi influiscono in modo significativo sul comportamento a scorrimento.

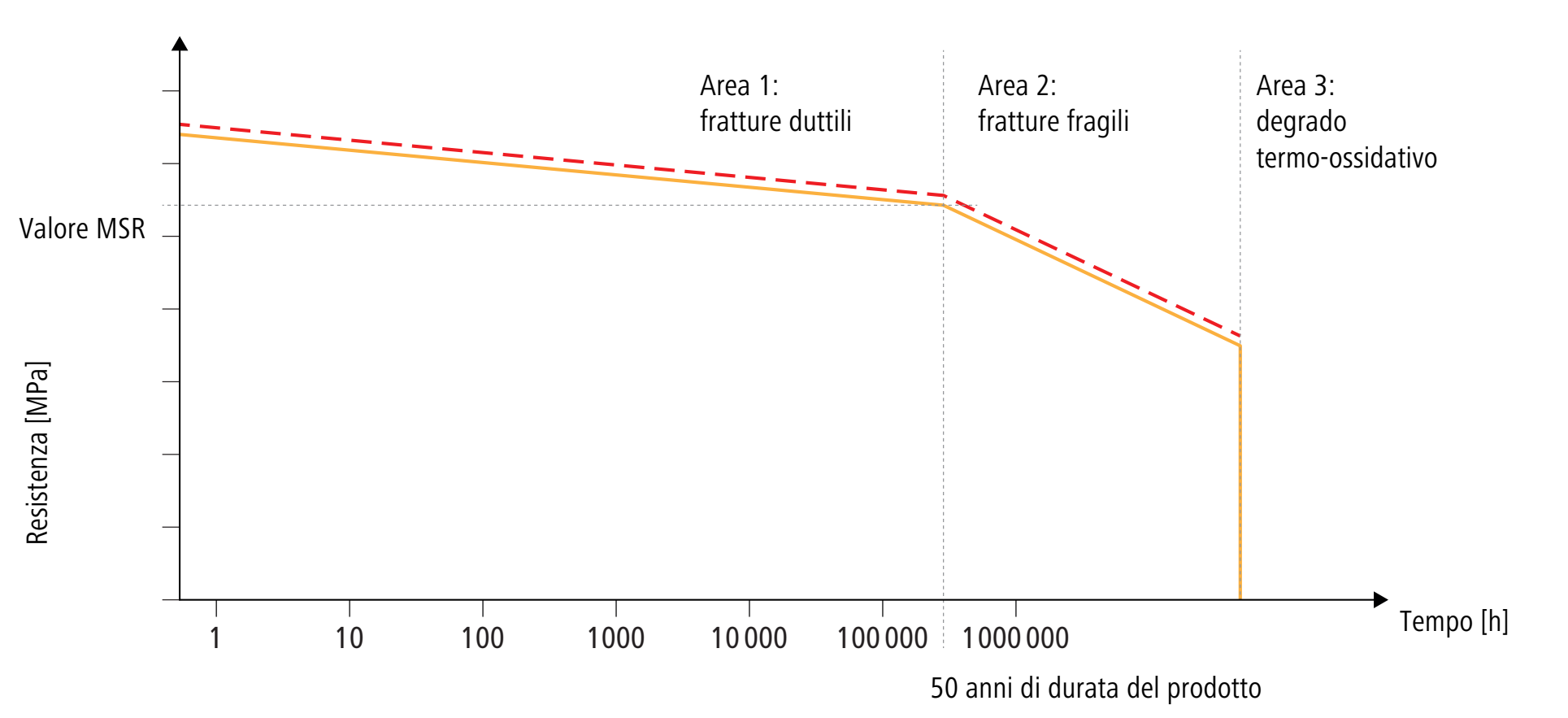

Le procedure di prova standardizzate consentono di effettuare previsioni sulla durata di vita dei tubi in materiale sintetico. Con tempi di prova sufficientemente lunghi, il comportamento a scorrimento di tubi in materiale sintetico presenta la curva mostrata nel diagramma seguente, in cui si rilevano tre diversi intervalli.
|
Area |
Tipo di frattura |
|---|---|
|
1 |
Frattura per cedimento duttile Le sollecitazioni di trazione superano il limite di snervamento del tubo in materiale sintetico |
|
2 |
Frattura fragile dovuta a un cedimento quasi fragile Formazione di cricche da stress e crescita lenta delle cricche |
|
3 |
Frattura fragile dovuta a degrado termo-ossidativo Infragilimento del materiale e formazione di numerose cricche lungo la circonferenza del tubo in materiale sintetico. |
Descrizione dei tipi di frattura su tubi in materiale sintetico.
Il valore MSR indica la resistenza alla pressione interna a lungo termine per 50 anni (misurata a una temperatura media di 20 C°).
7.2 Immagini del danno
Le seguenti immagini del danno servono a illustrare i diversi tipi di frattura su tubi in materiale sintetico.
|
Immagine |
Tipo di frattura |
|---|---|
|
|
Frattura per cedimento duttile su un tubo PEX |
|
|
Frattura fragile dovuta a un cedimento quasi fragile su un tubo in polibutene |
|
|
Frattura fragile dovuta a degrado termo-ossidativo su un tubo in materiale sintetico |
Immagini del danno dovuto a tipi di frattura su tubi in materiale sintetico.
