5 Verteileranschlüsse

5.1 Optiflex-Verteiler

Optiflex umfasst ein Programm von Verteilern aus Rotguss mit Profix-, Flowpress- und Gewindeanschlüssen.

Merkmale:

Anschluss von Rohren der Nennweiten DN 16, 20, 25
Stecknippelanschlüsse: gerade, gekröpft, oben, unten
Anzahl der Abgänge: 1 bis 5

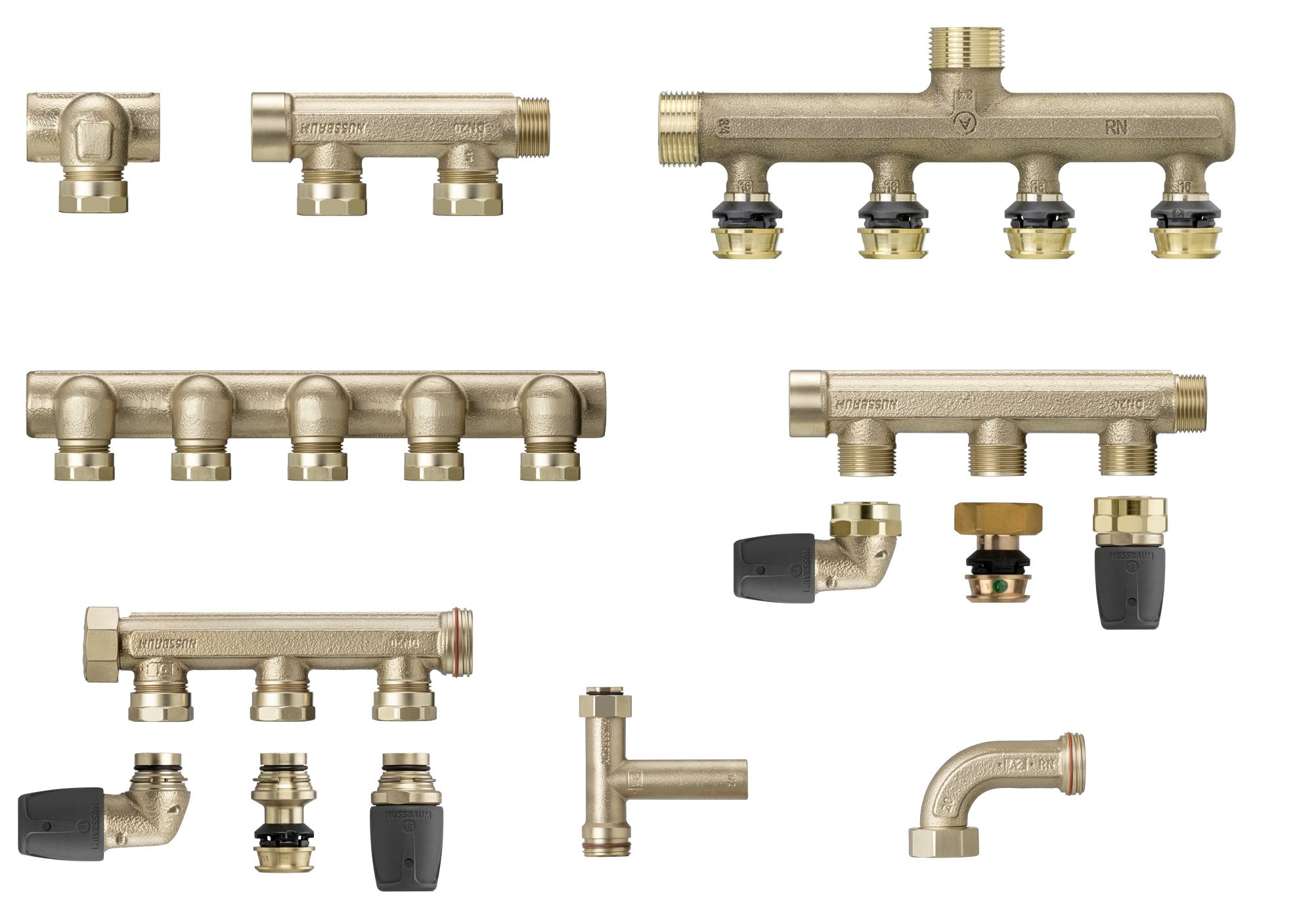

Sortimentsauszug:

5.2 Optiflex-Verteilerboxen

Optiflex umfasst ein Programm von Verteilerboxen für die durchgehende Kalt- und Warmwassertrennung vom Anschluss der Steigleitung bis zur Entnahmestelle auf der Etage.

Merkmale:

Wärmedämmung der integrierten Kaltwasser- und Warmwasserverteiler

Schnellkupplung für den Anschluss an die Unterputz-Armaturenbox
Steckabgänge für den Anschluss von Steckübergängen auf Optiflex-Profix, Optiflex-Flowpress, Aussengewinde ¾" und Aussengewinde MF ½"
Anzahl der Abgänge: 1 bis 8 (1 bis 7 Warmwasseranschlüsse und 2 bis 8 Kaltwasseranschlüsse)

Sortimentsauszug:

5.2.1 Aufbau der Optiflex-Verteilerbox

Die Optiflex-Verteilerbox ist wie folgt aufgebaut (Darstellung im Teilschnitt):

1	Unterteil abnehmbar	Kunststoff
2	Schnellkupplung Kaltwasser
3	Schnellkupplung Warmwasser
4	Steckkupplung
5	Optiflex-Verteiler	Rotguss CC246E
6	Unterteil	Kunststoff
7	Verschlusszapfen
8	Innengewinde Verteilerbefestigung (4×)	Kunststoff
9	Oberteil	Kunststoff
10	Schutzkappe abnehmbar	Kunststoff
11	Oberteil abnehmbar	Kunststoff

Mit dem Nussbaum Konfigurationstool können Etagenarmaturen nach Bedarf konfiguriert und bestellt werden (www.nussbaum.ch/konfigurator).

5.3 Optiarmatur-Unterputz-Boxen

Optiarmatur umfasst ein Programm von Unterputz-Armaturenboxen und Unterputz-Waschtischboxen, die in Kombination mit den passenden Verteilerboxen für die durchgehende Kalt- und Warmwassertrennung vom Anschluss an der Steigleitung bis zur Entnahmestelle auf der Etage sorgen.

Merkmale:

Absperrarmatur
Wärmedämmung
Übergänge mit Steckkupplungen
Gehäuse für Einbau Messkapsel Koax und Reduzierpatrone
Blinddeckel
Bauschutzkappe
Montageschienen für Einbau in Massivwände und in Vorwandsysteme

Sortimentsauszug:

5.3.1 Aufbau der Unterputz-Armaturenbox

Die Unterputz-Armaturenbox ist wie folgt aufgebaut (Darstellung im Teilschnitt):

1	Dämmbox	Kunststoff
2	Schnellkupplung Etagenverteilung	Rotguss CC246E
3	Verschlusszapfen G2 für Messzapfen Koax	Kunststoff
4	Verschlusszapfen für Reduzierpatrone	Kunststoff
5	Absperrarmatur	Edelstahl/Rotguss CC246E
6	Einlegedübel Wandbefestigung (4×)	Kunststoff
7	Schnellkupplung Steigleitung	Rotguss CC246E
8	Markierung Stromanschluss	Kunststoff
9	Isolationsdeckel	Kunststoff
10	Rondelle	Kunststoff

5.3.2 Aufbau der Unterputz-Waschtischbox

Die Unterputz-Waschtischbox ist wie folgt aufgebaut (Darstellung im Teilschnitt):

1	Dämmbox	Kunststoff
2	Schnellkupplung Etagenverteilung	Rotguss CC246E
3	Waschtischanschluss	Kunststoff
4	Verschlusszapfen G2 für Messzapfen Koax	Kunststoff
5	Absperrarmatur	Edelstahl/Rotguss CC246E
6	Einlegedübel Wandbefestigung (4×)	Kunststoff
7	Schnellkupplung Steigleitung	Rotguss CC246E
8	Ablauf	Kunststoff
9	Markierung Stromanschluss
10	Isolationsdeckel	Kunststoff
11	Rondelle	Kunststoff

5.4 Montage

5.4.1 Optiflex-Verteilerbox montieren

Die Anleitungen sind auf www.nussbaum.ch verfügbar:

👉 Montageanleitung 299.0.904, Optiflex-Verteilerbox

5.4.2 Optiarmatur-Unterputz-Boxen montieren

Die Anleitungen sind auf www.nussbaum.ch verfügbar:

👉 Montageanleitung 299.0.440, Unterputz-Boxen

Mit dem Nussbaum Konfigurationstool können Etagenarmaturen nach Bedarf konfiguriert und bestellt werden (www.nussbaum.ch/konfigurator).
