84235 Optiflex-Flowpress-Übergang

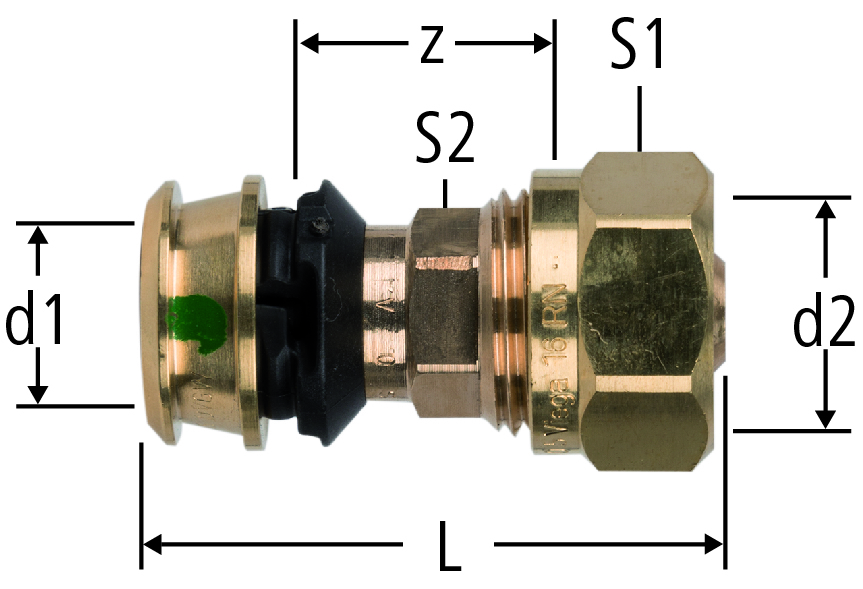

| d1 | d2 | z | L | S1 | S2 | ζ | Art.-Nr. | CHF | RK | VE | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 16 | 30 | 61 | 30 | 19 | 0.8 | 16 | 84235.21 |
| 10 | 1 | - |
| 20 | 20 | 32 | 61 | 30 | 19 | 0.9 | 20 | 84235.22 |
| 10 | 1 | - |
Hinweis
d1 = Pressstelle für formstabile Optiflex-Flowpress-Rohre 87150, 87153, 87155 und 87157
d2 = Verschraubung für formstabile Optiflex-Rohre 87041, 87044, 87046 und 87047, gültig bis 2016
CAD / BIM
| Beschreibung | Optiflex-Flowpress-Übergang |
| Grösse |
|
| Artikelnummer |
84235.21
|
