84235 Optiflex-Flowpress-Pièce intermédiaire

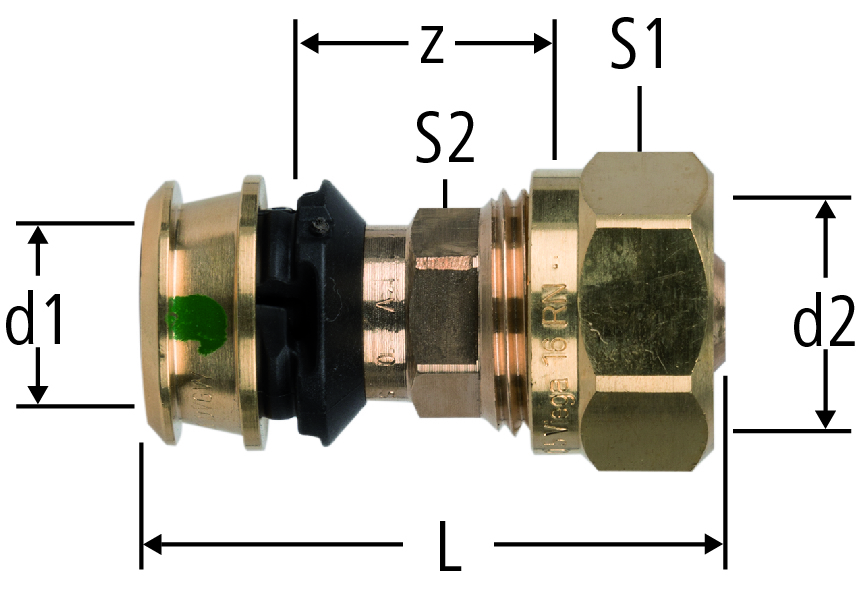

| d1 | d2 | z | L | S1 | S2 | ζ | N° d'art. | CHF | RK | VE | suissetec | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 16 | 16 | 30 | 61 | 30 | 19 | 0.8 | 16 | 84235.21 |
| 10 | 1 | - |
| 20 | 20 | 32 | 61 | 30 | 19 | 0.9 | 20 | 84235.22 |
| 10 | 1 | - |
Indication
d1 = Emplacement à sertir pour tuyaux rigides Optiflex-Flowpress 87150, 87153, 87155 et 87157
d2 = Raccord à visser pour tuyaux rigides Optiflex 87041, 87044, 87046 et 87047, valables jusqu'en 2016
CAO / BIM
| Description | Optiflex-Flowpress-Pièce intermédiaire |
| Taille |
|
| Numéro d’article |
84235.21
|
