299.1.070 / V1

3 Aufbau des Controllers

3.1 Bedien- und Anzeigeelemente

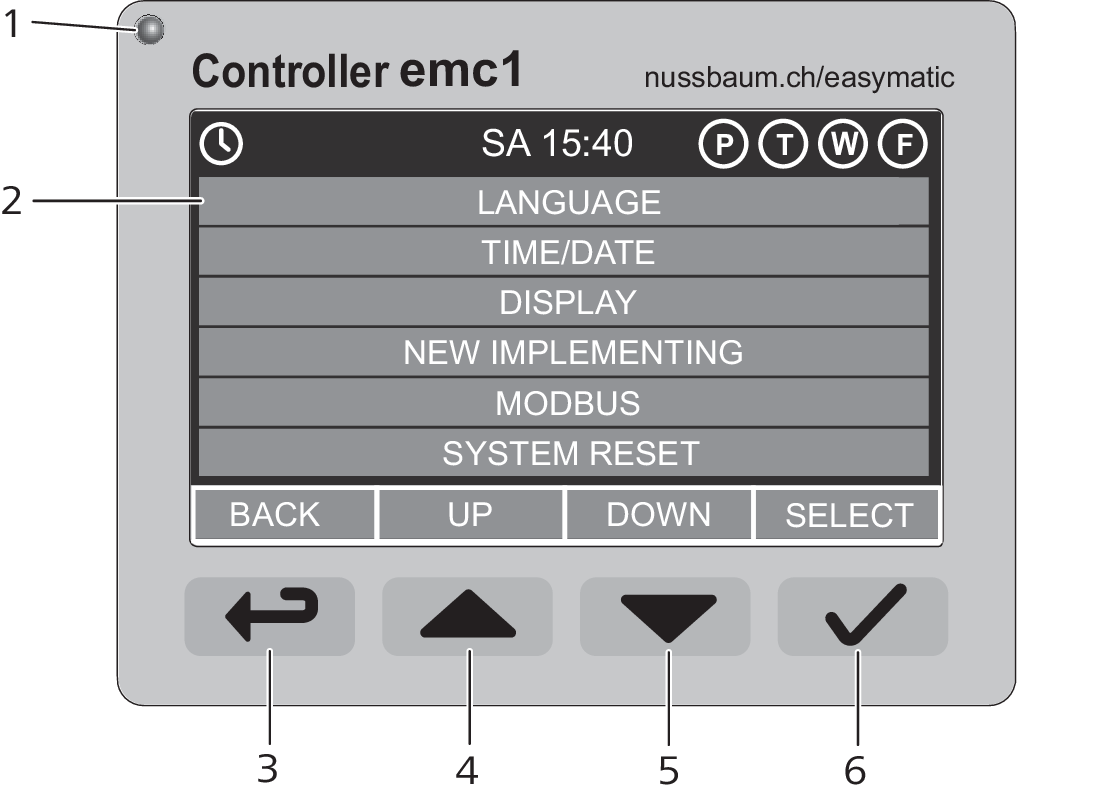

Hardware-Elemente für die Bedienung des Controllers

1

LED-Statusanzeige:

  • Leuchtet, wenn der Controller am Stromnetz angeschlossen ist

  • Blinkt bei Fehlern und Warnungen

2

Farbdisplay, beleuchtet

3

Taste: Zurück*

4

Taste: Nach oben*

5

Taste: Nach unten*

6

Taste: Auswahl bestätigen*

*

Die Funktion der Tasten ist vom Kontext abhängig und wird durch die Softkeys auf dem Display angegeben (siehe 👉 Display).

3.2 Display

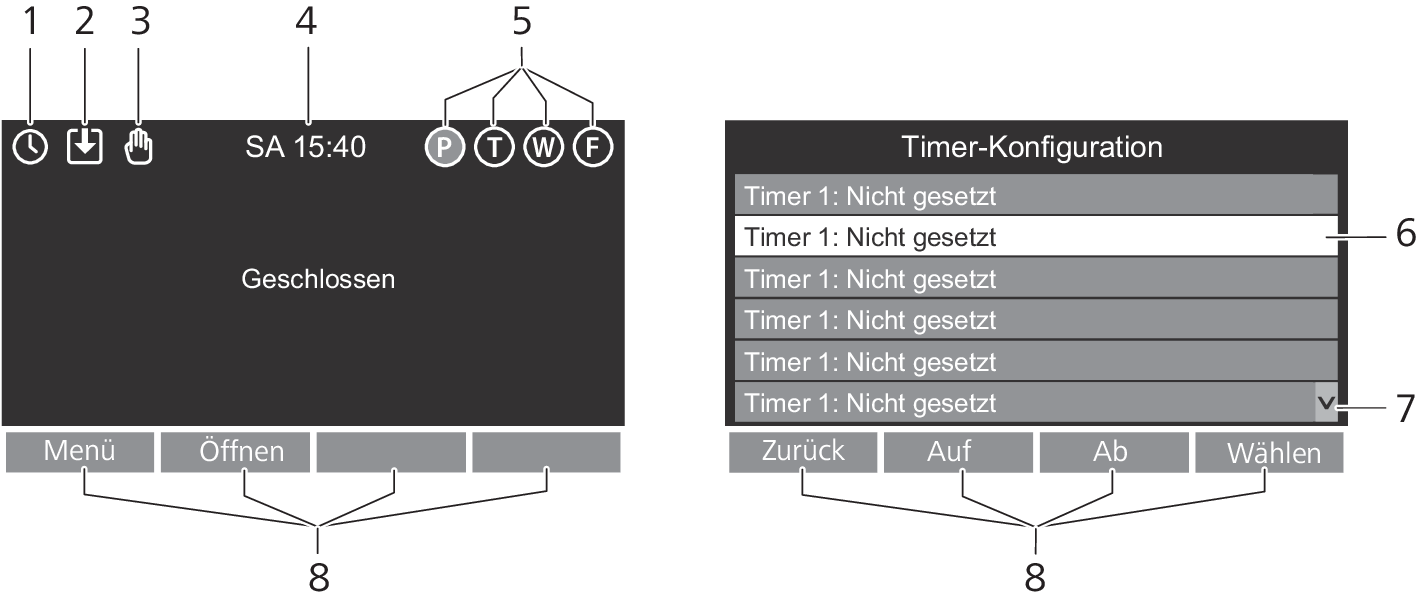

Display des Controllers. Links: Betriebsanzeige. Rechts: Beispiel für ein Auswahlmenü.

Pos.

Bezeichnung

Funktion

1

Timer

Wird angezeigt, wenn ein Timer ansteht.

2

Externe Kontrolle

Wird angezeigt, wenn der Actuator über eine externe Schnittstelle gesteuert wird.

3

Manueller Betrieb aktiv:

Wird angezeigt, wenn der manuelle Betrieb am Actuator aktiviert wurde.

4

Tag und Uhrzeit

Zeigt den aktuellen Tag und die aktuelle Uhrzeit gemäss den Einstellungen des Nutzers.

5

Angeschlossene Sensoren

Wird angezeigt, wenn ein Sensor angeschlossen ist. Aktive Sensoren, die aktuell ein Signal zum Schliessen des Ventils senden, sind rot hinterlegt. Die Buchstaben stehen für folgende Sensoren:

  • P: Druckschalter

  • T: Temperaturschalter

  • W: Wasserfühler

  • F: Strömungskontrollschalter

6

Kommando-Zeile

Ermöglicht die Auswahl und Eingabe von Einstellungen. Die ausgewählte Zeile ist weiss hinterlegt. Aktive Eingabefelder sind hellblau hinterlegt.

7

Scroll-Symbole

Werden angezeigt, wenn weitere Kommandozeilen verfügbar sind.

8

Softkeys

Zeigen die Funktion der Tasten an.

Weitere Informationen siehe 👉 Signale und Priorisierung.

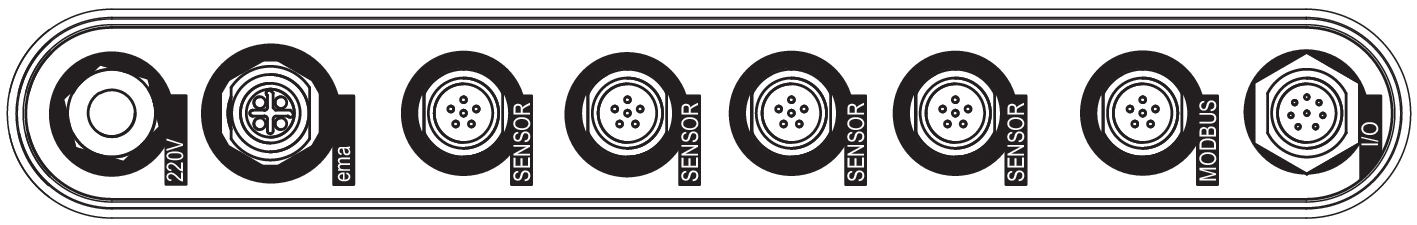

3.3 Steckerkulisse

Alle Anschlüsse befinden sich auf der Unterseite des Controllers. Jeder Steckplatz ist entsprechend beschriftet.

Steckplätze des Controllers
