3 Struttura del controller

3.1 Elementi di comando e di visualizzazione

Elementi hardware per il comando del controller

1

Indicatore di stato a LED:

  • Si accende quando il controller è collegato alla rete elettrica.

  • Lampeggia in caso di errori e avvertimenti.

2

Display a colori illuminato

3

Tasto: Indietro*

4

Tasto: Su*

5

Tasto: Giù*

6

Tasto: Conferma selezione*

*

La funzione dei tasti dipende dal contesto e viene indicata dai soft key sul display (si veda 👉 Display).

3.2 Display

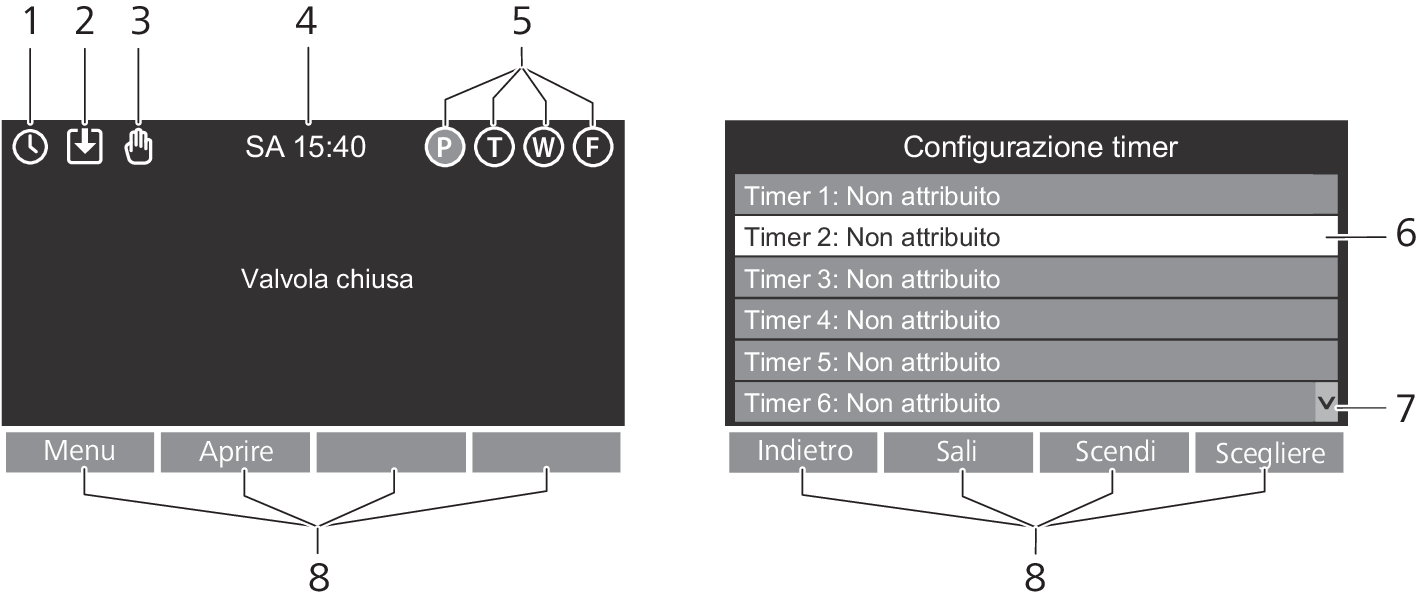

Display del controller. Sinistra: visualizzazione dello stato di funzionamento. Destra: esempio di menu di selezione.

Pos.

Denominazione

Funzione

1

Timer

Viene visualizzato se è stato impostato un timer.

2

Controllo esterno

Viene visualizzato se l’attuatore viene comandato da un’interfaccia esterna.

3

Funzionamento manuale attivo:

Viene visualizzato se è stato attivato il funzionamento manuale sull’attuatore.

4

Giorno e orario

Indica il giorno e l’orario correnti in base alle impostazioni dell’utente.

5

Sensori collegati

Viene visualizzato quando è collegato un sensore. I sensori attivi che inviano un segnale di chiusura della valvola sono evidenziati in rosso. Le lettere indicano i seguenti sensori:

  • P: pressostato

  • T: termostato

  • W: sensore per l’acqua

  • F: flussostato

6

Riga di comando

Permette di selezionare e immettere le impostazioni. La riga selezionata è evidenziata in bianco. I campi di input attivi sono evidenziati in azzurro.

7

Simboli di scorrimento

Vengono visualizzati quando sono disponibili ulteriori righe di comando.

8

Soft key

Indicano la funzione dei tasti.

Per ulteriori informazioni si veda 👉 Segnali e attribuzione delle priorità.

3.3 Prese e porte di collegamento

Tutte le prese e le porte di collegamento si trovano sulla parte inferiore del controller. Accanto a ogni porta è indicato il relativo collegamento.

Porte del controller
