Schnellerfassung

299.1.045 / V2

2 Befestigungs-Set hinten 23038 montieren

2.1 Rohmontage

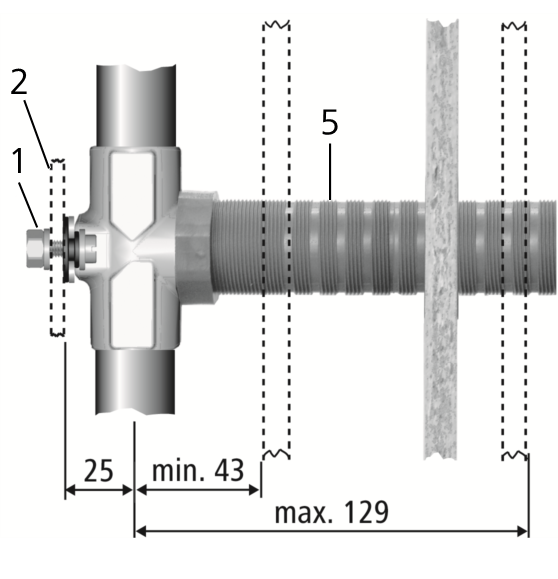

  1. Das Unterputz-Ventil mit dem Befestigungs-Set (1) auf die gewünschte Distanz auf die Schiene (2) schrauben.

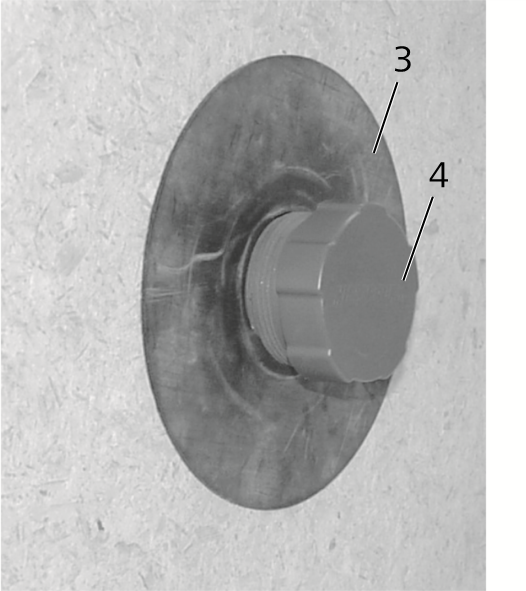

  2. Zum Abdichten die selbstklebende Dichtscheibe (3) aufkleben.
info-icon

In der Rohbauphase kann das Ventil über die Bauschutzkappe (4) bedient werden.

2.2 Fertigmontage

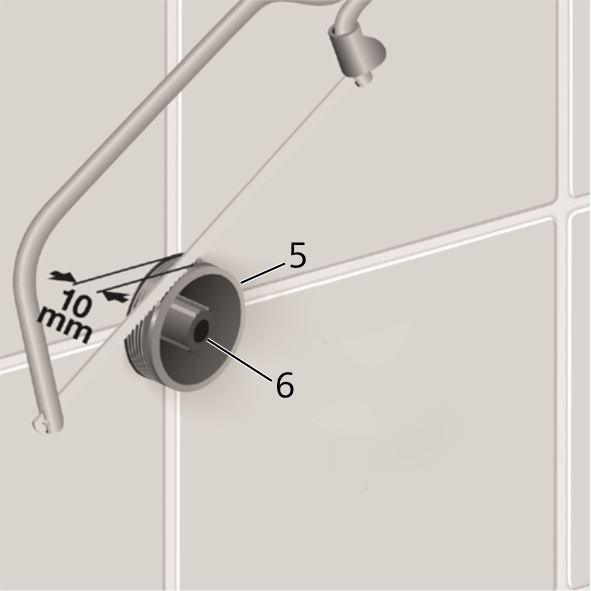

  1. Die Schutzhülse (5) und den Mitnehmer (6) auf 10 mm ab fertiger Wand kürzen.
  2. Die Rosette aufstecken.
