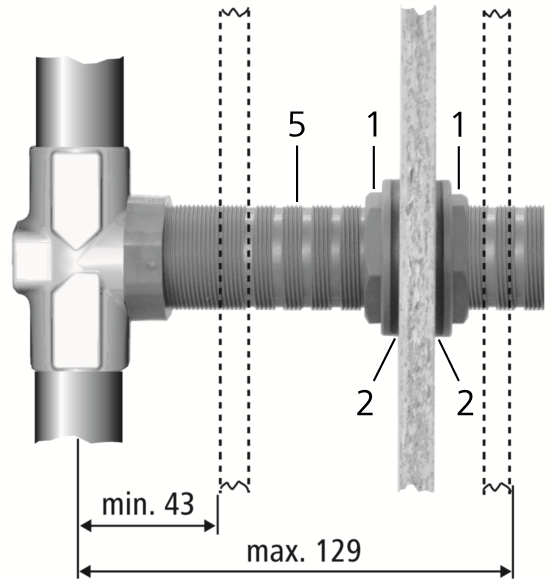

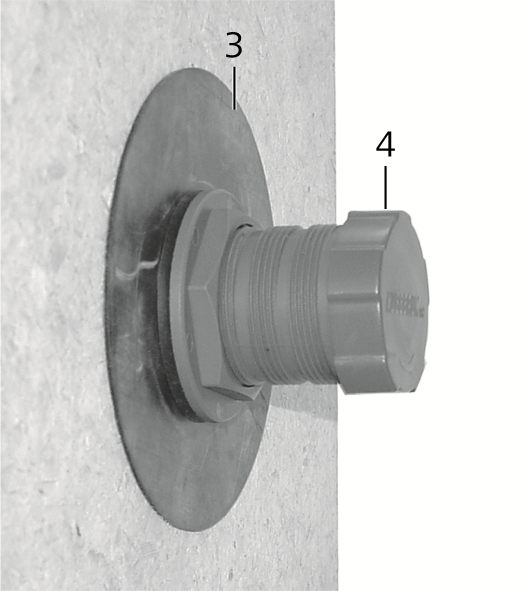

Startseite Planung Technische Unterlagen Montageanleitung - Befestigungs-Sets zu Unterputz-Ventilen Montageanleitung - Befestigungs-Sets zu Unterputz-Ventilen 23037, 23038 Dokument als PDF herunterladen Inhaltsverzeichnis 1 Befestigungs-Set vorne 23037 montieren 1 Befestigungs-Set vorne 23037 montieren 1.1 Rohmontage 1.2 Fertigmontage 2 Befestigungs-Set hinten 23038 montieren 2 Befestigungs-Set hinten 23038 montieren 2.1 Rohmontage 2.2 Fertigmontage 3 Verlängerungs-Set 23092 montieren Dokument als PDF herunterladen 299.1.045 / V2 1 Befestigungs-Set vorne 23037 montieren 1.1 Rohmontage Das Unterputz-Ventil mit den Befestigungsmuttern (1) und den Dichtscheiben (2) auf die gewünschte Distanz fixieren. Zum Abdichten die selbstklebende Dichtscheibe (3) aufkleben. In der Rohbauphase kann das Ventil über die Bauschutzkappe (4) bedient werden. 1.2 Fertigmontage Die Schutzhülse (5) und den Mitnehmer (6) auf 10 mm ab fertiger Wand kürzen. Die Rosette aufstecken. Weiter
