Montageanleitung - Schnittstellen Therm-Control

7.1 Therm-Control-Relais-Box montieren

Gefahr

Lebensgefahr durch elektrischen Strom!

Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr durch Stromschlag. Beschädigung der Isolation oder einzelner Bauteile kann lebensgefährlich sein.

• Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen lassen.
• Vor Beginn der Arbeiten an aktiven Teilen elektrischer Anlagen und Betriebsmittel den spannungsfreien Zustand herstellen und für die Dauer der Arbeiten sicherstellen.

---

Um einem Vertauschen vorzubeugen, empfiehlt Nussbaum die Kabel zu beschriften.

Montagehinweise:

1. Auf ausreichende Länge des Anschlusskabels achten, bevor die Relais-Box befestigt wird.
2. Für die Anschlüsse in der Relais-Box nur Kabel mit starren Kabeladern (NYM-J) verwenden.
3. Kabelquerschnitte entsprechend der Kabellängen und Anzahl der Relais bemessen.
4. Den Einbauort der Relais-Box so wählen, dass keine Feuchtigkeit oder Nässe in die Relais-Box eindringen kann.

Montage:

1. Die Basis-Regeleinheit stromlos schalten und das Gehäuseoberteil abnehmen.
2. Den Stecker des Anschlusskabels bis zum Einrasten in die Steckerbuchse der Basis-Regeleinheit stecken.
3. Das 2-adrige Kabel in die Kabelklemme stecken, das grüne Kabel links (-), das gelbe rechts (+).

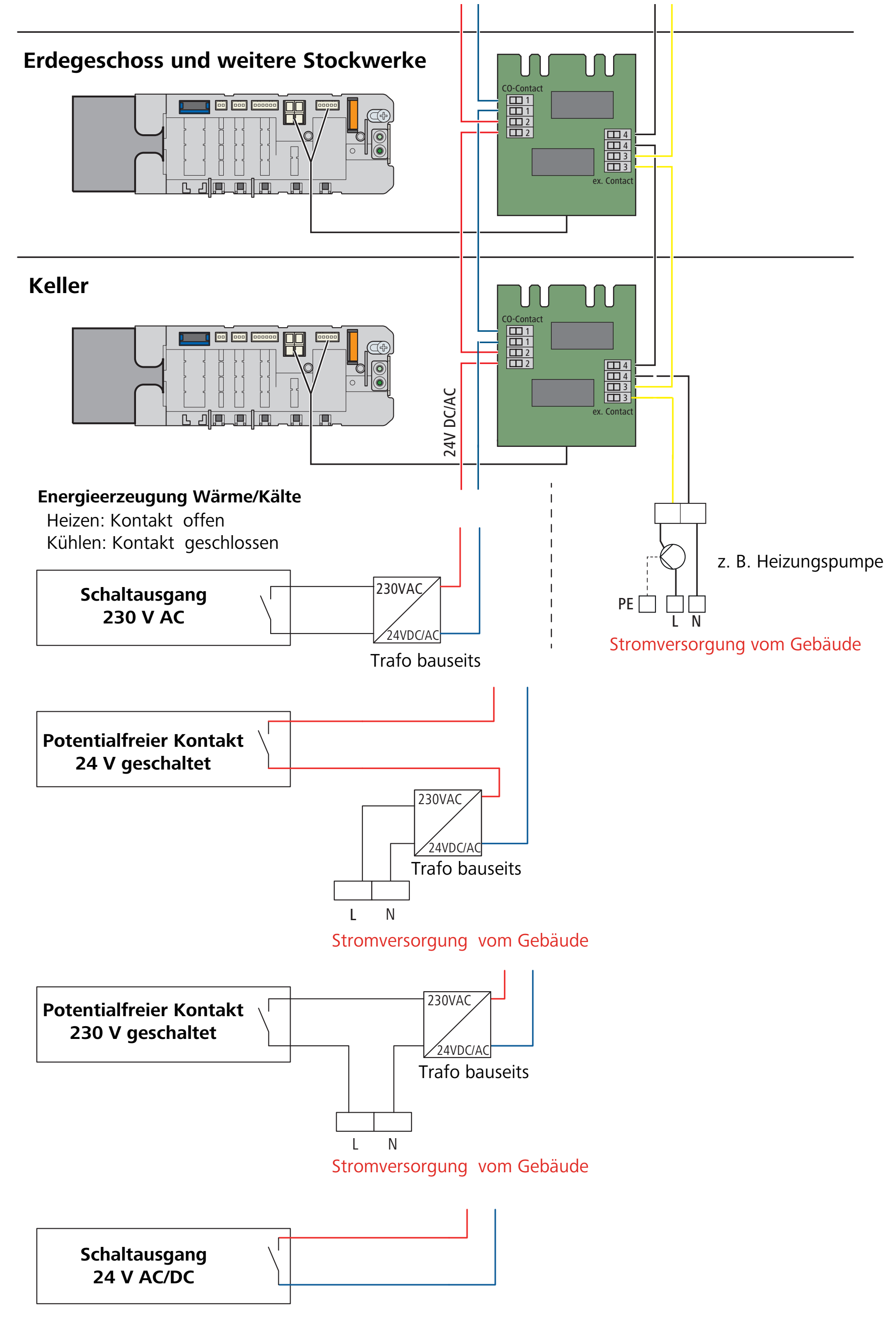

4. Alle weiteren Anschlüsse gemäss Schaltschema durchführen.

Therm-Control-Relais-Box

Artikel-Nr.: 56016

7.1.1 Changeover-Kontakt

Voraussetzungen:

• Für das Umschalten von Heiz- auf Kühlbetrieb wird eine Schaltspannung von 24 V AC/DC bei einer Stromaufnahme von 0.015 A benötigt.

• Den Anschluss bei der Betriebsart Kühlen potentialfrei ausführen:

Der Changeover-Kontakt verfügt über folgende Anschlüsse:

Wenn die Leistungsangaben vom Wärme-/Kälteerzeuger nicht passen, einen zusätzlichen Trafo einsetzen.

Die Kabellänge ist abhängig vom Leitungsquerschnitt. Der Queschnitt beträgt zwischen 0.25 mm² und 2 mm².

Bei einem Leitungsquerschnitt von 1.5 mm² beträgt die maximale Leitungslänge 250 m.

Therm-Control-Relais-Box

Artikel-Nr.: 56016

7.1.2 Externer Kontakt

Am externen Kontakt können Leistungen von bis zu 8 A x 230 V AC geschaltet werden.

Der externe Kontakt verfügt über folgende Anschlüsse:

Therm-Control-Relais-Box

Artikel-Nr.: 56016
