Montageanleitung - Wärmepumpen-Wassererwärmer Aquapro-E, Schrankeinbau

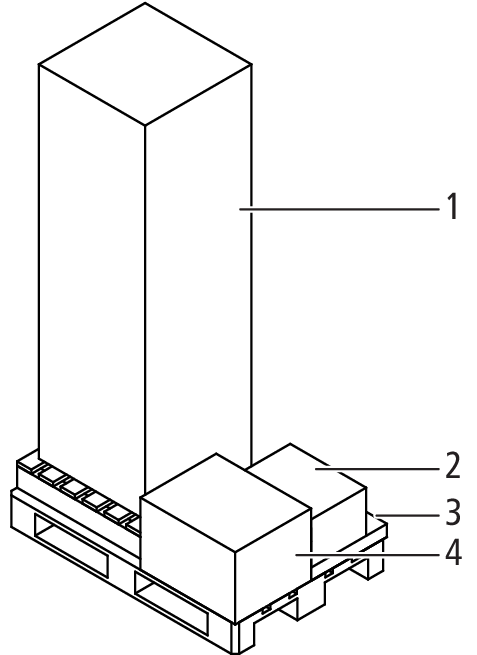

5.1 Lieferumfang

5.1.1 Lieferumfang Gerät 68000.21

5.1.2 Lieferumfang Gerät 68010

5.2 Anwendungshinweise

Für die Anwendung des Produkts müssen folgende Voraussetzungen und Hinweise beachtet werden:

• Anforderungen an den Aufstellort:

  • Dauerhafte Tragfähigkeit von 400 kg

• Anforderungen an die Zuluft:

  • Luftvolumenstrom: ca. 120 … 140 m³/h (bei Lufttemperatur von 15 °C)

  • Temperaturbereich: 15 … 35 °C, ausserhalb dieses Temperaturbereichs wird die Wärmepumpe ausgeschaltet.

  • Ein ungehinderter Luftstrom ist Voraussetzung für das einwandfreie Funktionieren des Geräts. Der Lufteinlass und der Luftauslass des Geräts dürfen nicht durch Gegenstände versperrt sein.

  • Je nach Einbausituation müssen zusätzliche Abdichtungen im Schrank montiert werden, um einen strömungstechnischen Kurzschluss (Ansaugen von Abluft) aufgrund von Öffnungen zu verhindern.

  • Die Zuluft sollte geruchsfrei sein, um die Ausbreitung von Gerüchen am Aufstellort zu vermeiden.

• Stromversorgung / Platzierung von Steckdosen:

  • Steckdose T13, 230 V AC/10 A

  • Die Steckdose T13 muss separat abgesichert sein.

  • Bei Schrankeinbau des Geräts: Falls die Steckdose T13 und weitere Steckdosen (z. B. für den Netzwerkanschluss) ebenfalls im Schrank installiert werden, ist aus Platzgründen die Verwendung von Unterputzdosen erforderlich.

• Installation:

  • Das Gerät muss mit einem Sicherheitsventil zur Druckentlastung des Speichers bei Störungen betrieben werden.

  • Um die Beschädigung von Bodenbelägen (z. B. Parkett) und Gerüche zu vermeiden, müssen das Kondensat der Wärmepumpe und das Tropfwasser der Sicherheitsgruppe kontrolliert über den Ablauf abgeführt werden.

  • Bauseits ist ein zur Atmosphäre hin offener Ablauf erforderlich, der sich unter oder direkt neben dem Gerät befinden muss.

• Inbetriebnahme:

  • Die Freischaltung des Geräts für den Normalbetrieb mit Wärmepumpe erfolgt durch Nussbaum oder durch Personal, das von Nussbaum geschult ist.

  • Um den Luftfilter während der Inbetriebnahme oder bei Sanierungsarbeiten nicht zu verunreinigen, ist das Gerät bis zur Übergabe an den Betreiber nur mit dem Heizelement zu betreiben, d. h. nur in der Betriebsart [Workzone].

• Revision:

  • Das Wärmepumpenmodul ist herausnehmbar. Dadurch ist ein Austausch der Wärmepumpe möglich, ohne dass das Gerät ausgebaut werden muss.

  • Der Kontroll-Flansch ist nach EN 12897/W/ZW115 ausgeführt. Er ist mit dem Wärmetauscher kombiniert.

• Es gelten die Bestimmungen der SVGW-Richtlinie W3.

5.3 Vormontagen

Je nach Gerätekonfiguration können Vormontagen erforderlich sein.

5.3.1 Unterbau zusammenbauen

1. Die Konsole (1) und die beiden Seitenteile (2) mithilfe der 4 Innensechsrundschrauben M8 × 35 mm (3) und Muttern M8 (4) zusammenschrauben. Die montierten Seitenteile von Hand parallel zueinander ausrichten.



2. Die beiden Streben (5) mit den Innensechsrundschrauben M8 × 16 mm (6) am Unterbau festschrauben.



3. Gerät 68010: Für den Einbau in Normschränke die Unterbauhöhe auf 480 mm einstellen.



4. Optional: Um Bodenunebenheiten am Aufstellort auszugleichen, kann das Höhenadapter-Set (7) mit jeweils 2 Innensechsrundschrauben M8 × 16 mm am Unterbau montiert werden. Bei passgenauem Schrankeinbau die Höhenadapter nicht an der Aussenseite des Unterbaus montieren.



5.3.2 Luftfilter in das Luftfiltergehäuse einsetzen

1. Den Deckel (1) am Luftfiltergehäuse (3) abnehmen.



2. Den Luftfilter (2) aus der Schutzfolie nehmen.
3. Den Luftfilter bis zum Anschlag in das Luftfiltergehäuse schieben. Das Pfeilsymbol (4) muss in die Strömungsrichtung der angesaugten Luft (nach oben) zeigen.
4. Den Deckel wieder montieren.

5.3.3 Luftführung zusammenbauen

1. Die Luftführung Zuluft (1) bis zum Anschlag in die Führungen des Luftfiltergehäuses (2) schieben.



2. Die Blinddeckel (3) am Luftfiltergehäuse entfernen.
3. Die Luftführung Zuluft mit den Innensechsrund-Holzschrauben Ø4 × 30 mm (4) und Unterlagsscheiben (5) befestigen.
4. Die Blinddeckel montieren.

5.3.4 Sicherheitsgruppe und die Wellrohre an die Armatureneinheit montieren

Geltungsbereich: Gerät 68000.21 mit Armatureneinheit 68080

Benötigtes Werkzeug:

• Offener Ringschlüssel 85198

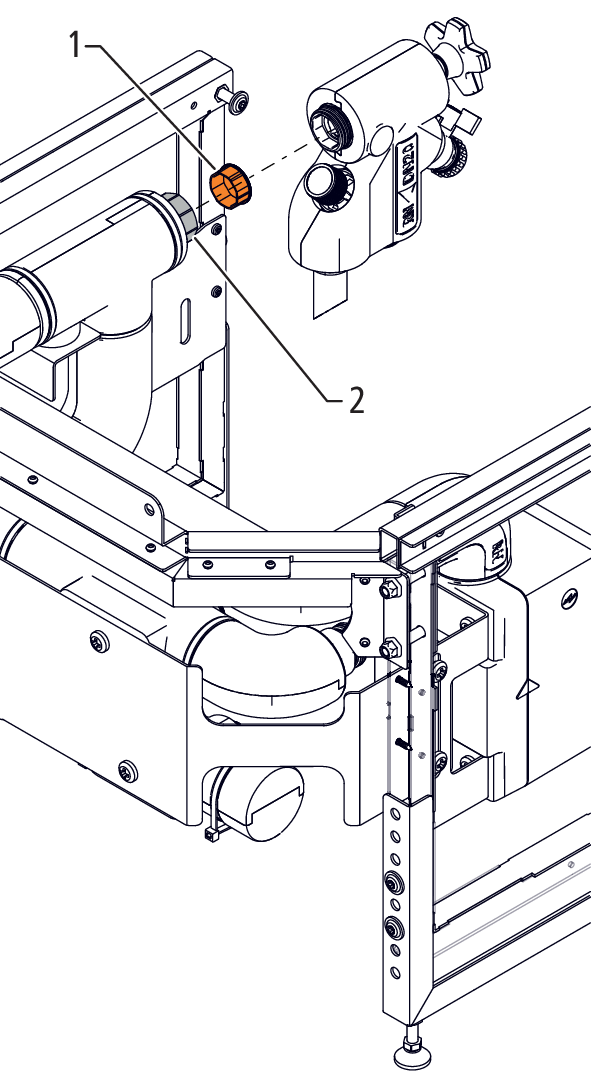

1. Die Schutzkappe (1) an der Schnellkupplung (2) der Armatureneinheit entfernen.

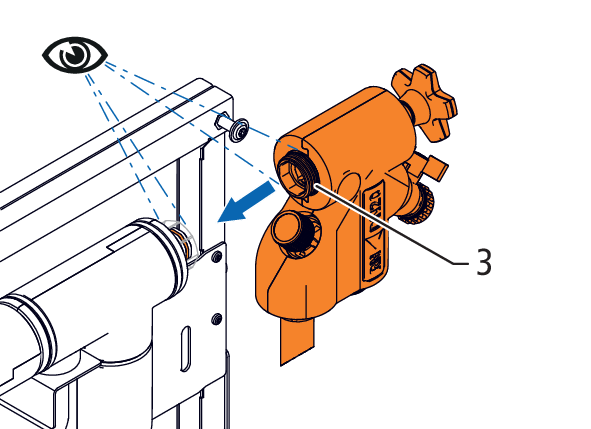

2. Sicherstellen, dass der Übergang (3) der Sicherheitsgruppe und die Schnellkupplung frei von Verunreinigungen und Beschädigungen sind.



3. Den Übergang der Sicherheitsgruppe in die Schnellkupplung stecken.

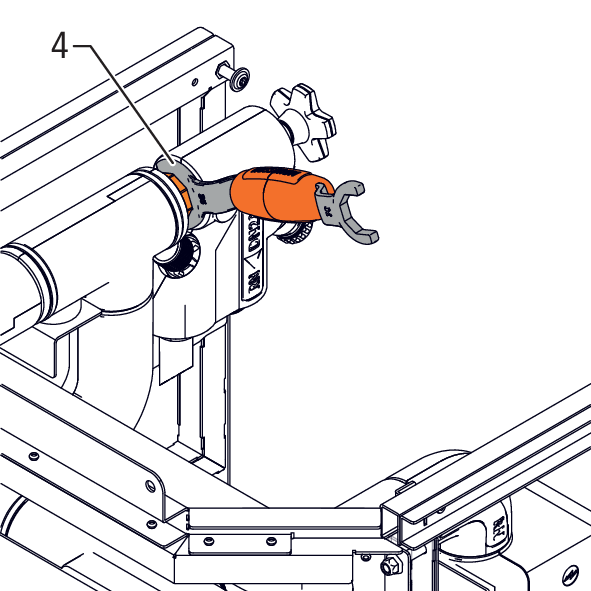

4. Die Überwurfmutter (4) mit dem offenen Ringschlüssel 85198 bis zum Anschlag festziehen. Der rote O-Ring darf nicht mehr sichtbar sein.

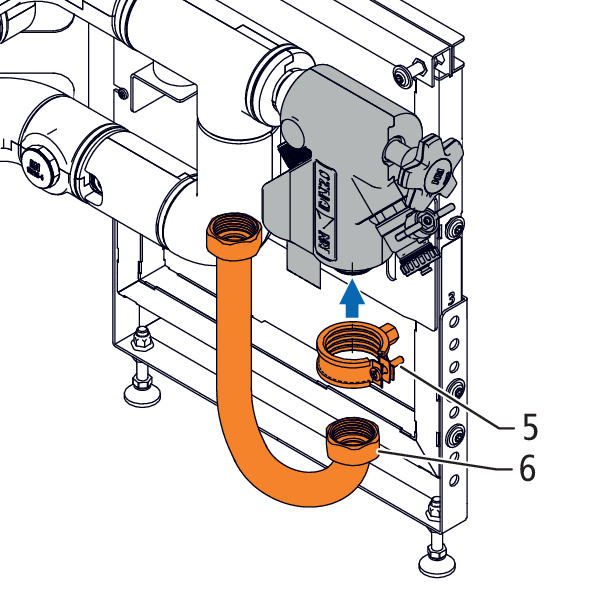

5. Die Rohrschelle (5) auf das Wellrohr PWC (6) schieben. Sicherstellen, dass die Flachdichtung des Wellrohrs PWC sauber ist.



6. Das Wellrohr PWC an der Sicherheitsgruppe anschliessen.

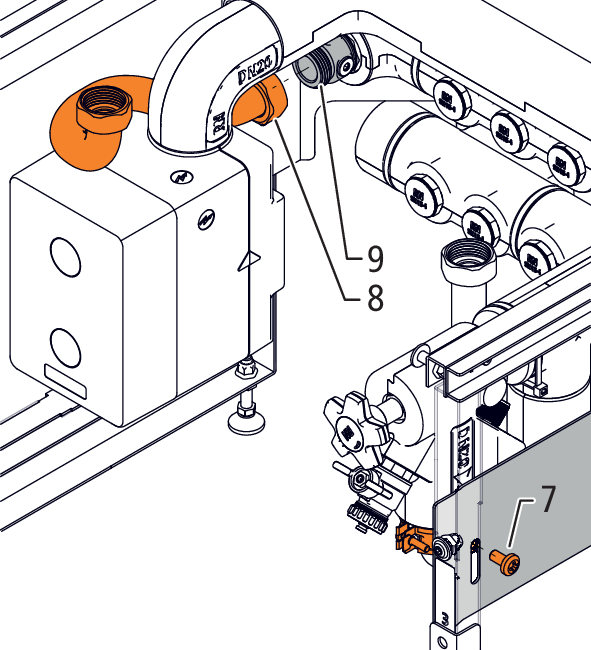

7. Die Rohrschelle mit der Kreuzschlitzschraube M8 × 10 mm (7) an der Armatureneinheit befestigen.



8. Sicherstellen, dass die Flachdichtung des Wellrohrs PWH (8) sauber ist.
9. Das Wellrohr PWH am Anschlussstück (9) der Armatureneinheit anschliessen.

5.4 Einbau in Schränke nach SMS / SN EN 1116:2018

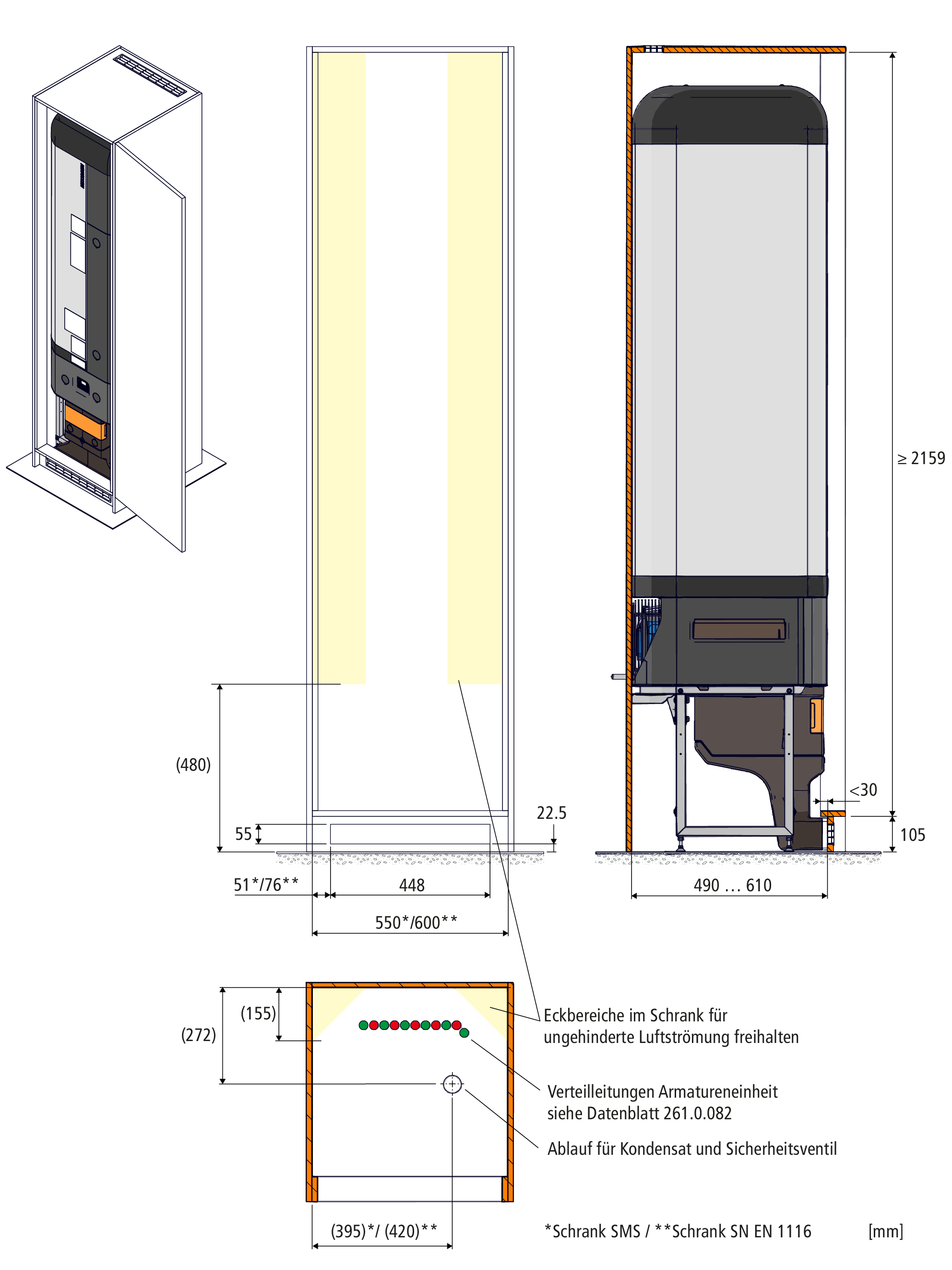

5.4.1 Einlegeschema Schrank SMS / SN EN 1116:2018

Das Einlegeschema enthält wichtige Schrankabmessungen für den Geräteeinbau sowie das Anschlussschema im Schrankboden für den Ablauf und die Verteilleitungen, falls eine Armatureneinheit verwendet wird.

5.4.2 Gerät 68000.21 mit Armatureneinheit 68080.22 oder 68080.24 einbauen

5.4.2.1 Voraussetzungen

Die Aufstellbedingungen und wichtige Schrankabmessungen sind dem Datenblatt zu entnehmen; 👉 Datenblatt 261.0.126.

Für einen reibungslosen Einbau sicherstellen, dass die folgenden Komponenten vorhanden und zum Anschluss bereit sind:

• Kaltwasserzuleitung

• Kaltwasser- und Warmwasser-Verteilleitungen

• Passender Ablaufstutzen für das Siphon

• Steckdose T13

5.4.2.2 Schrank vorbereiten

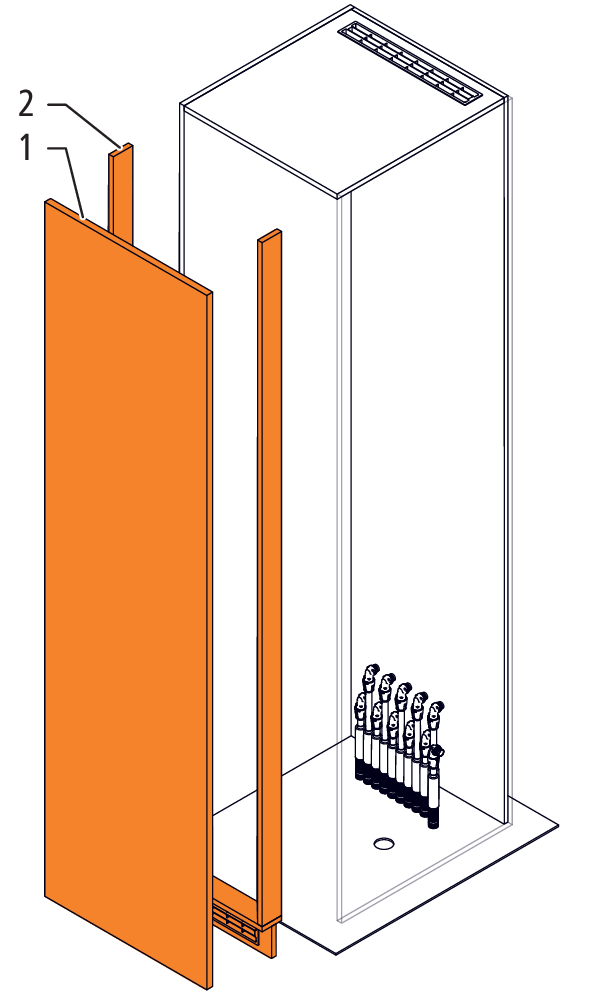

• Die Tür (1) und die Türrahmenelemente (2) demontieren, um das Gerät in den Schrank stellen zu können.

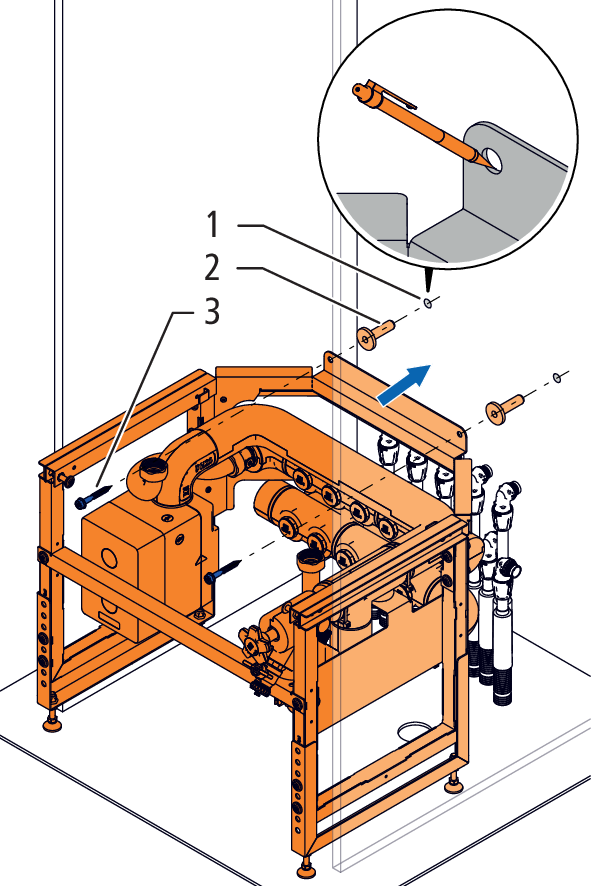

5.4.2.3 Armatureneinheit montieren

Nachfolgend ist die Befestigung der Armatureneinheit mit den Schallschutzdübeln des Befestigungs-Sets dargestellt. Die Schallschutzdübel sind jedoch nur bei der Befestigung an schallübertragende Gebäudeelemente erforderlich. Andere Befestigungselemente von max. Ø8 mm können auch verwendet werden.

Voraussetzungen:

• Die Sicherheitsgruppe und die Wellrohre sind montiert, 👉 Sicherheitsgruppe und die Wellrohre an die Armatureneinheit montieren.

1. Die Armatureneinheit im Schrank in die Endlage stellen und mithilfe einer Wasserwaage nivellieren.
2. Die beiden Bohrungen Ø14 × 60 mm (1) an der Wand des Aufstellorts anzeichnen und bohren.



3. Die Schallschutzdübel (2) in die Bohrungen stecken.
4. Die Armatureneinheit an der Wand befestigen mithilfe der Innensechsrund-Holzschrauben Ø8 × 60 mm (3) des Befestigungs-Sets.

5.4.2.4 Kaltwasserzufuhr und Verteilleitungen anschliessen

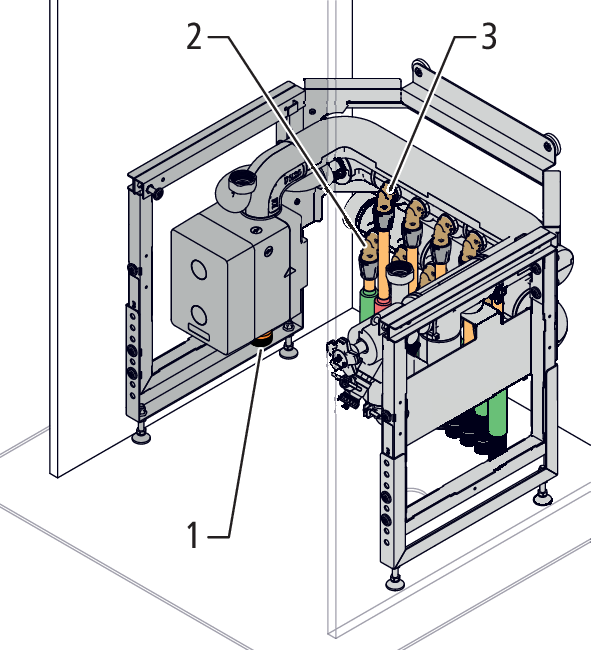

1. Die Kaltwasserzufuhr an der Schnellkupplung (1) anschliessen.



2. Die Verteilleitungen für Kaltwasser (2) und Warmwasser (3) an den Steckübergängen anschliessen.

5.4.2.5 Grundgerät montieren

Warnung

Verletzungsgefahr durch schweres Gerät

Das Grundgerät wiegt mehr als 100 Kilogramm.

• Das Gerät mit dem Hubwagen heben und transportieren.
• Das Gerät bei Transport und Lagerung gegen Umkippen sichern.

---

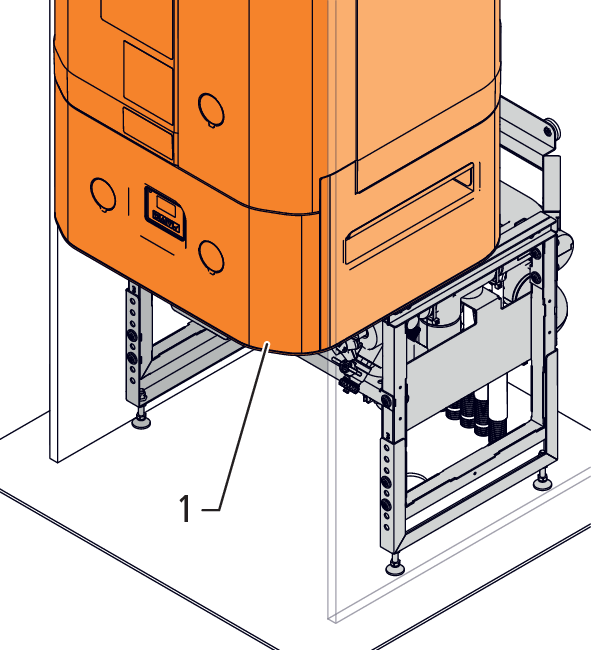

1. Das Grundgerät (1) mit dem Hubwagen auf die Armatureneinheit stellen, 👉 Grundgerät mit dem Hubwagen heben und transportieren.

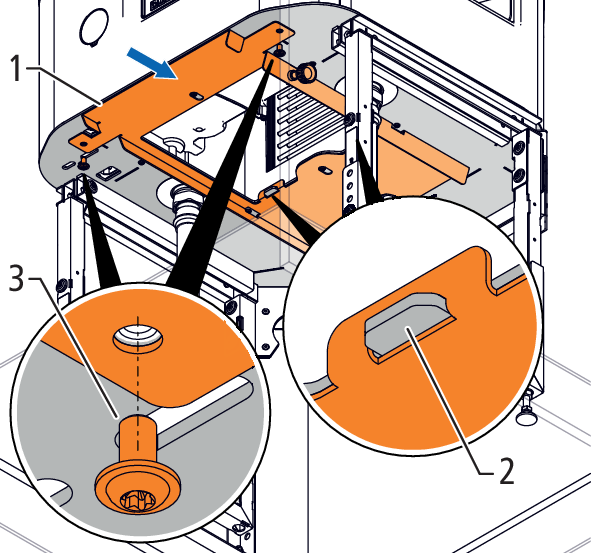

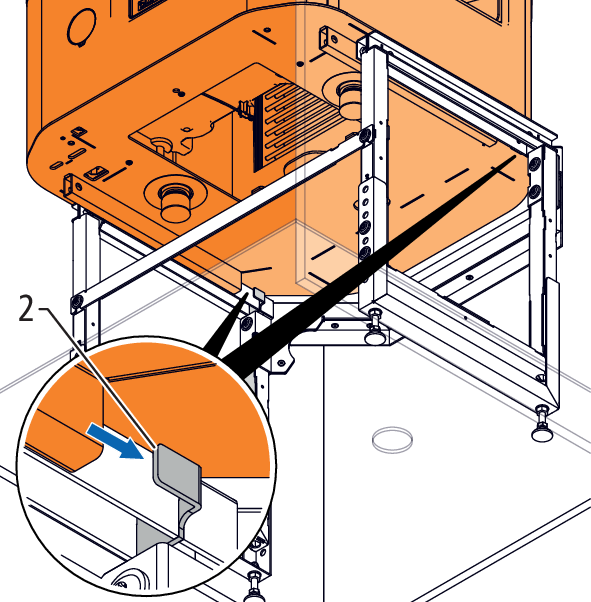

2. Das Grundgerät manuell (ohne Hilfsmittel) bis zum Anschlag in die beiden Bolzen (2) der Kippsicherung schieben.

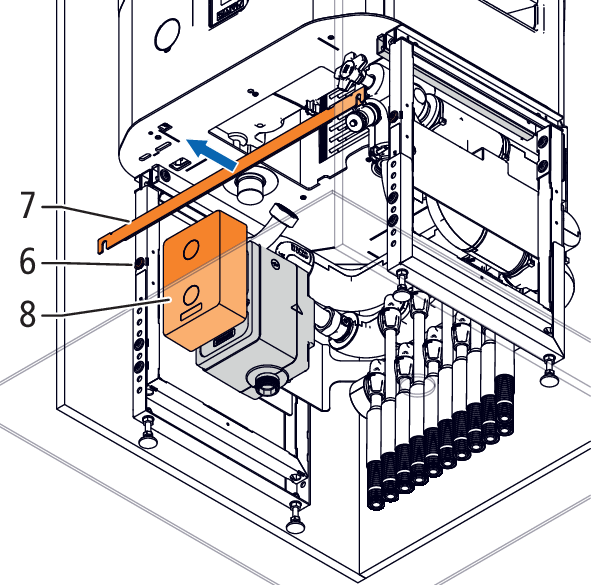

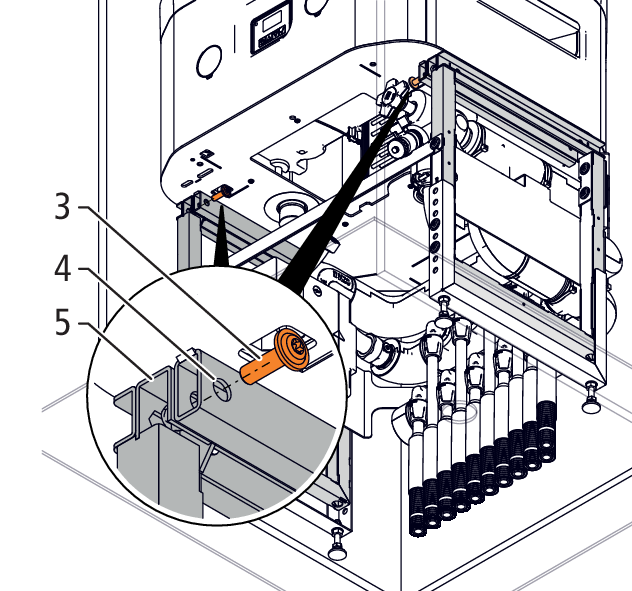

3. Um das Grundgerät zu befestigen, die beiden Innensechsrundschrauben M8 × 35 mm (3) durch die Bohrungen (4) am Grundgerät führen und an der Armatureneinheit (5) festschrauben.



4. Die Bauschutzkappe (6) an der Unterputz-Armaturenbox entfernen.

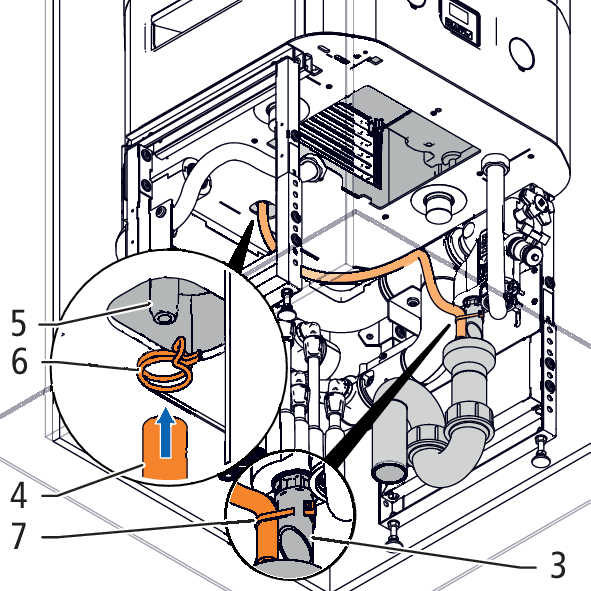

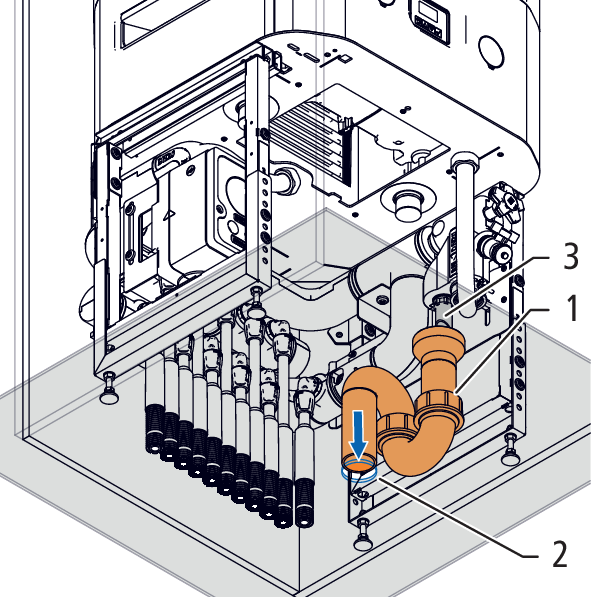

5.4.2.6 Siphon und Kondensatschlauch montieren

Der Kondensatschlauch muss mit Gefälle verlegt sein, sodass ein Zurückfliessen oder Einfrieren des Kondensats nicht möglich ist.

1. Das Siphon (1) in den Stutzen (2) des Ablaufs stecken. Der Tropfwasser-Stutzen (3) muss in den Siphon entwässern.



2. Den Kondensatschlauch (4) über den Nippel (5) am Gerät stülpen und mit der Drahtschelle (6) befestigen. Den Kondensatschlauch zum Ablauf führen und am Tropfwasser-Stutzen (3) mit einem Rohrbinder (7) befestigen.

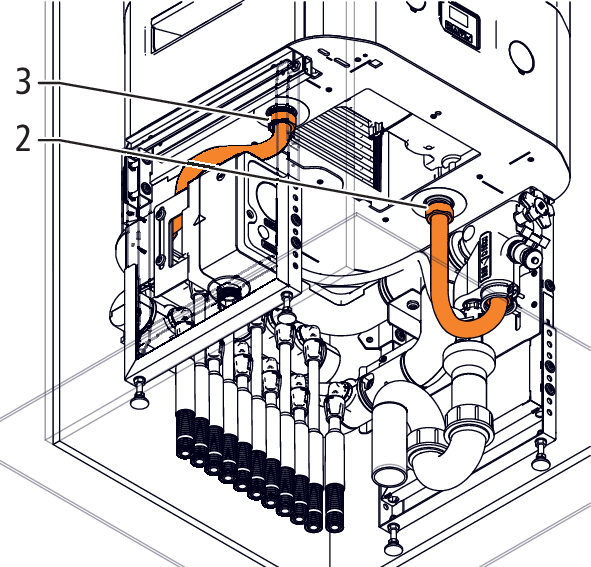

5.4.2.7 Wellrohre anschliessen

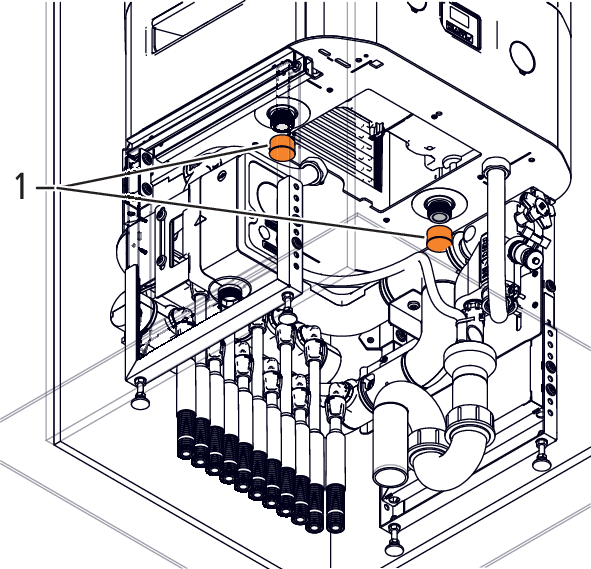

1. Die beiden Schutzkappen (1) am Grundgerät entfernen.



2. Sicherstellen, dass die Flachdichtungen sauber sind.
3. Das Wellrohr PWC (2) am Kaltwasseranschluss und das Wellrohr PWH (3) am Warmwasseranschluss des Grundgeräts anschliessen.

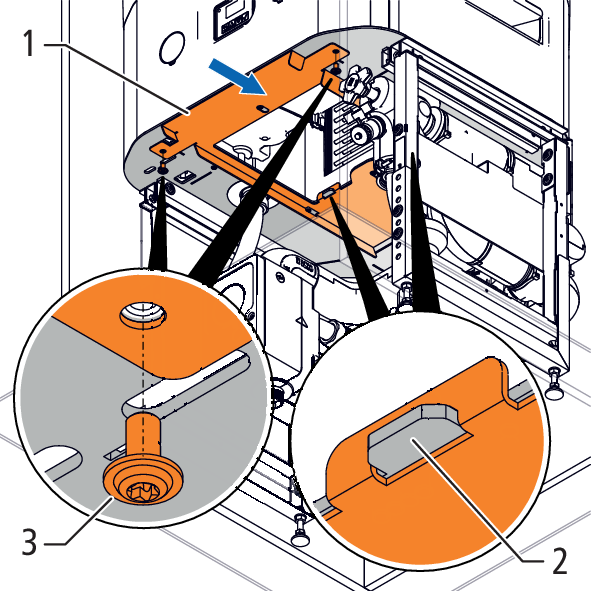

5.4.2.8 Führungsschiene montieren

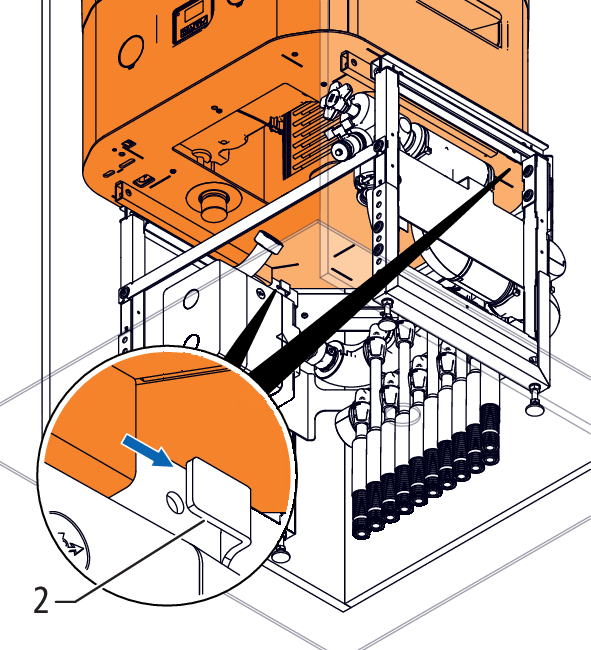

• Die Führungsschiene (1) in die beiden Laschen (2) am Grundgerät schieben und mit den Innensechsrundschrauben M6 × 12 mm (3) befestigen.

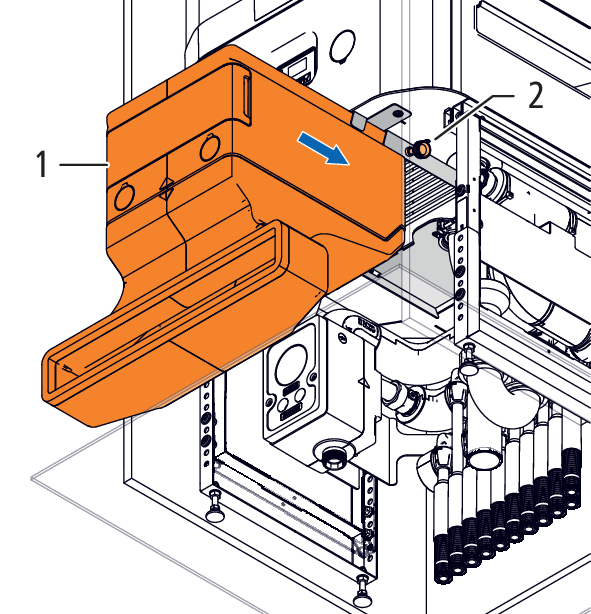

5.4.2.9 Luftführung montieren

Voraussetzungen:

• Die Luftführung Zuluft ist zusammengebaut, 👉 Luftführung zusammenbauen.

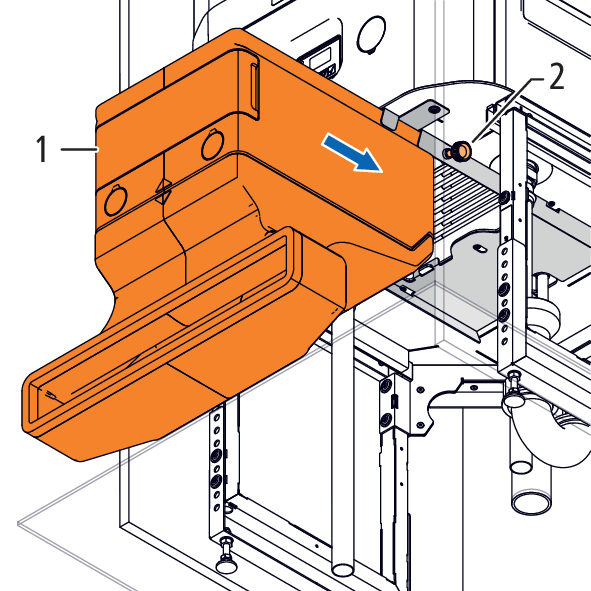

• Das Luftführung (1) in die Führungsschiene schieben und mit der Rändelschraube (2) in vorläufiger Lage befestigen.

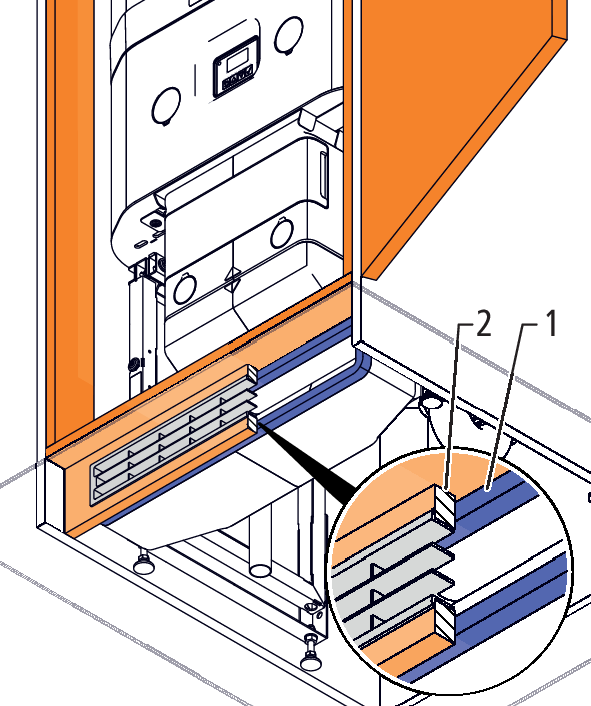

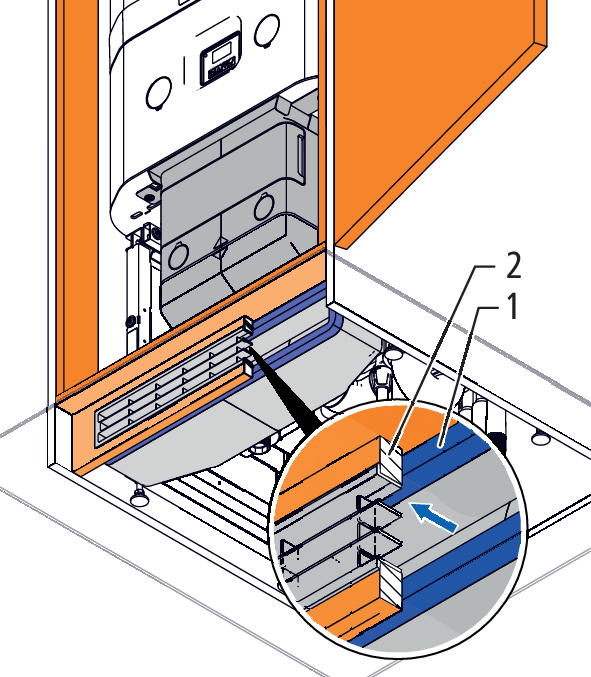

5.4.2.10 Türrahmen und Tür montieren

1. Die Türrahmenelemente und die Tür montieren.
2. Prüfen, ob die Schaumstoffdichtung (1) der Luftführung zum Lufteinlass (2) am Schrank dichtet. Falls erforderlich, die Rändelschraube lösen und die Luftführung verschieben, bis die Schaumstoffdichtung dichtet. Anschliessend die Rändelschraube wieder festziehen (Schnittdarstellung).



5.4.3 Gerät 68010 einbauen

5.4.3.1 Voraussetzungen

Die Aufstellbedingungen und wichtige Schrankabmessungen sind dem Datenblatt zu entnehmen; 👉 Datenblatt 261.0.126.

Für einen reibungslosen Einbau sicherstellen, dass die folgenden Komponenten vorhanden und zum Anschluss bereit sind:

• Kaltwasser- und Warmwasserleitung

• Ablaufstutzen für das Siphon

• Steckdose T13

5.4.3.2 Schrank vorbereiten

• Die Tür (1) und die Türrahmenelemente (2) demontieren, um das Gerät in den Schrank stellen zu können.



5.4.3.3 Unterbau montieren

Nachfolgend ist die Befestigung des Unterbaus mit den Schallschutzdübeln des Befestigungs-Sets dargestellt. Die Schallschutzdübel sind jedoch nur bei der Befestigung an schallübertragende Gebäudeelemente erforderlich. Andere vergleichbare Befestigungselemente von max. Ø 8 mm können auch verwendet werden.

Voraussetzungen:

• Der Unterbau ist zusammengebaut, 👉 Unterbau zusammenbauen.

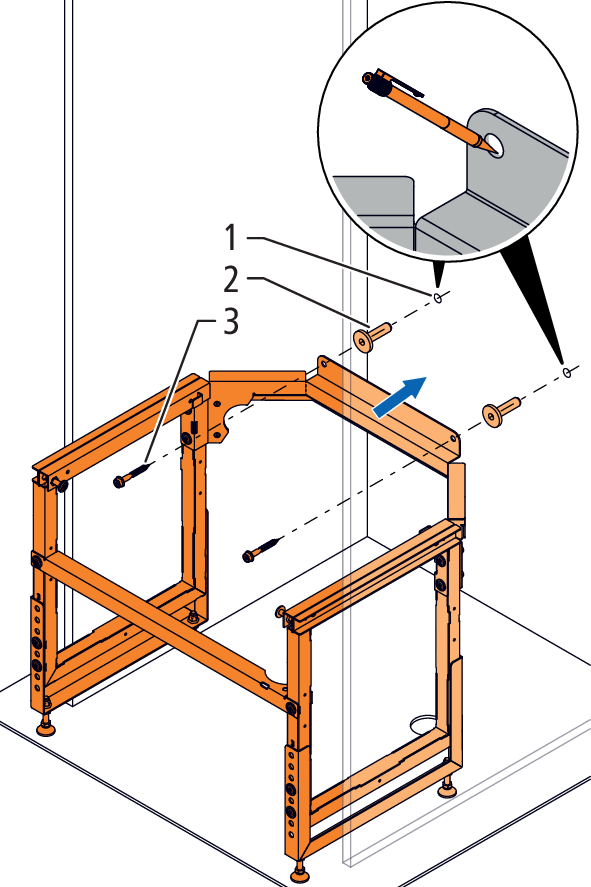

1. Den Unterbau in den Schrank stellen, so dass er mittig zu den Seitenwänden und bündig zur Schrankrückwand steht. Falls erforderlich, den Unterbau mithilfe einer Wasserwaage nivellieren. Hinweis: Falls der Schrank tiefer ist als in den Aufstellbedingungen des Datenblatts des Geräts angegeben, muss der Unterbau mit einem Abstand zur Schrankrückwand montiert werden. Der entsprechende Abstand hängt von der Schranktiefe ab und stellt sicher, dass die Luftführung korrekt (dicht) an die Sockelleiste des Schrankes geschoben werden kann.
2. Die beiden Bohrungen Ø 14 × 60 mm (1) an der Wand anzeichnen und bohren.



3. Die Schallschutzdübel (2) in die Bohrungen stecken.
4. Den Unterbau an der Wand befestigen mithilfe der Innensechsrund-Holzschrauben Ø 8 × 60 mm (3) des Befestigungs-Sets.

5.4.3.4 Grundgerät montieren

Warnung

Verletzungsgefahr durch schweres Gerät

Das Grundgerät wiegt mehr als 100 Kilogramm.

• Das Gerät mit dem Hubwagen heben und transportieren.
• Das Gerät bei Transport und Lagerung gegen Umkippen sichern.

---

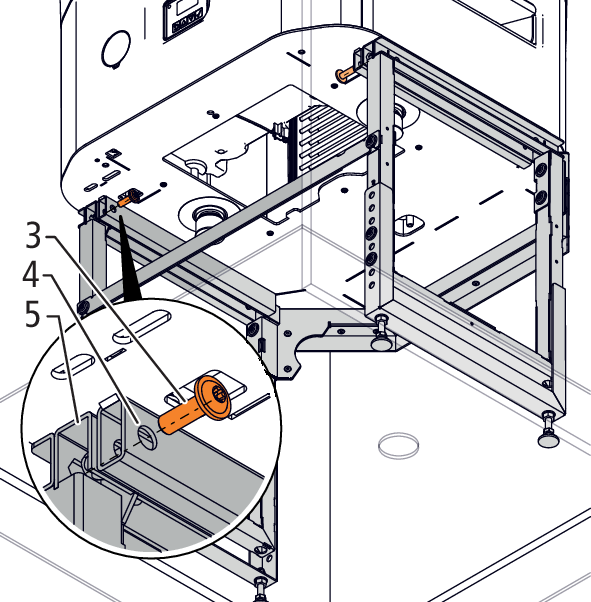

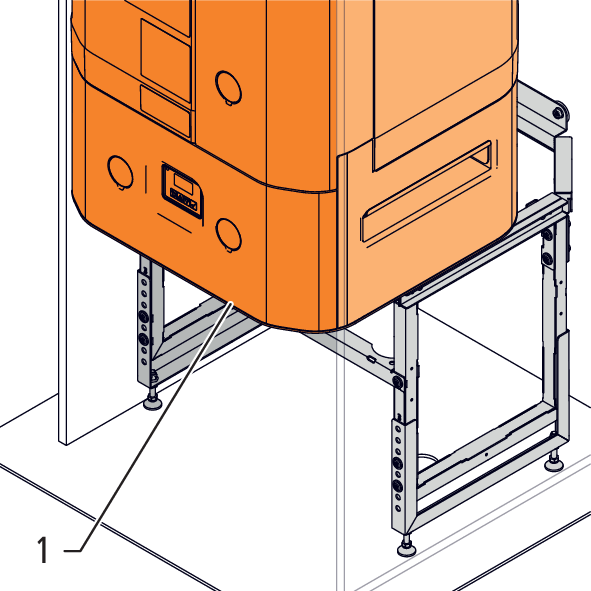

1. Das Grundgerät (1) mit dem Hubwagen auf den Unterbau stellen, 👉 Grundgerät mit dem Hubwagen heben und transportieren.



2. Das Grundgerät manuell (ohne Hilfsmittel) bis zum Anschlag in die beiden Bolzen (2) der Kippsicherung schieben.



3. Um das Grundgerät zu befestigen, die beiden Innensechsrundschrauben M8 × 35 mm (3) durch die Bohrungen (4) am Grundgerät führen und am Unterbau (5) festschrauben.

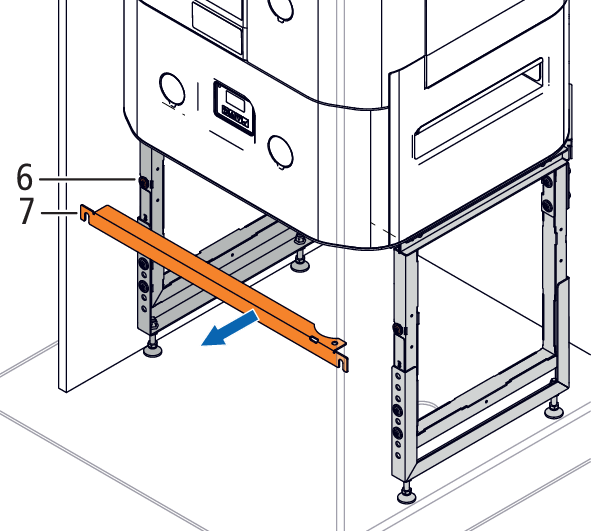

4. Die Innensechsrundschrauben M8 × 16 mm (6) lösen und die vordere Strebe (7) am Unterbau demontieren. Die Innensechsrundschrauben wieder festziehen.

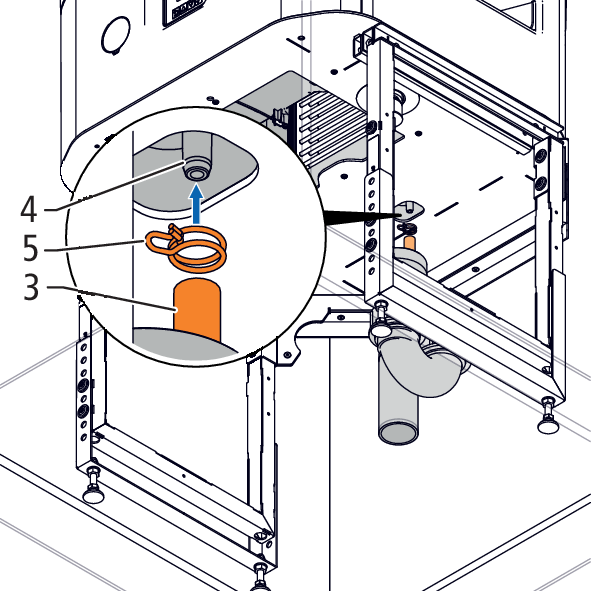

5.4.3.5 Siphon und Kondensatschlauch montieren

Der Kondensatschlauch muss mit Gefälle verlegt sein, sodass ein Zurückfliessen oder Einfrieren des Kondensats nicht möglich ist.

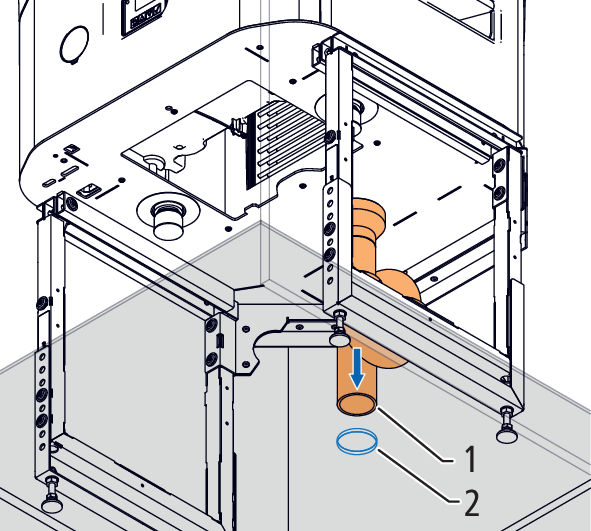

1. Das Siphon (1) in den Stutzen (2) des Ablaufs stecken.



2. Den Kondensatschlauch (3) über den Nippel (4) am Gerät stülpen und mit der Drahtschelle (5) befestigen. Den Kondensatschlauch zum Ablauf führen und an einer geeigneten Stelle mit einem Rohrbinder befestigen.

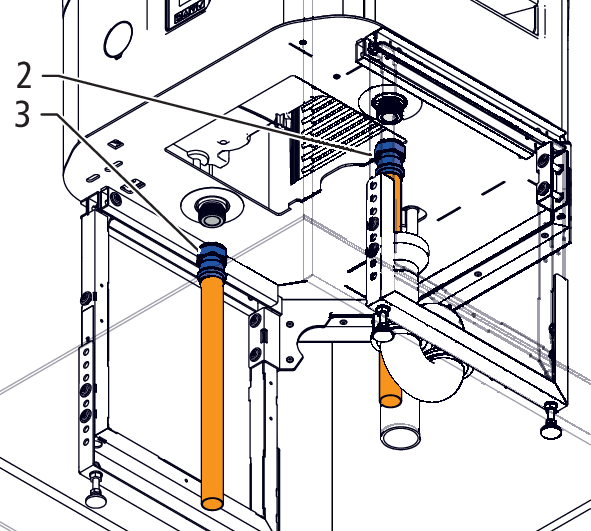

5.4.3.6 Rohrleitungen anschliessen

Hinweis

• Der Anschluss der Rohrleitungen muss mit flachdichtenden Verschraubungen erfolgen.

---

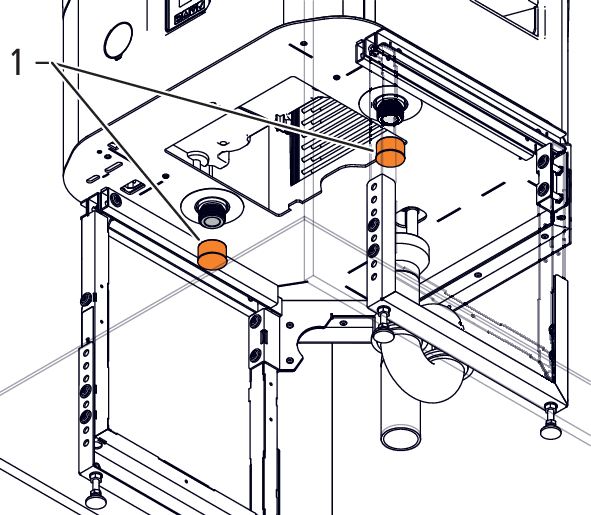

1. Die beiden Schutzkappen (1) am Grundgerät entfernen.



2. Sicherstellen, dass die Flachdichtungen sauber sind.
3. Die Rohrleitung PWC (2) am Kaltwasseranschluss und die Rohrleitung PWH (3) am Warmwasseranschluss des Grundgeräts anschliessen.



5.4.3.7 Führungsschiene montieren

• Die Führungsschiene (1) in die beiden Laschen (2) am Grundgerät schieben und mit den Innensechsrundschrauben M6 × 12 mm (3) befestigen.



5.4.3.8 Luftführung montieren

Voraussetzungen:

• Die Luftführung Zuluft ist zusammengebaut, 👉 Luftführung zusammenbauen.

• Die Luftführung (1) in die Führungsschiene schieben und mit der Rändelschraube (2) in vorläufiger Lage befestigen.



5.4.3.9 Türrahmen und Tür montieren

1. Die Türrahmenelemente und die Tür montieren.
2. Prüfen, ob die Schaumstoffdichtung (1) der Luftführung zum Lufteinlass (2) am Schrank dichtet. Falls erforderlich, die Rändelschraube lösen und die Luftführung verschieben, bis die Schaumstoffdichtung dichtet. Anschliessend die Rändelschraube wieder festziehen (Schnittdarstellung).



5.5 Montage von Zubehör

5.5.1 Wasserfühler montieren

Gefahr

Lebensgefahr durch elektrischen Strom!

Teile im Gerät stehen unter gefährlich hoher Spannung.

• Nur Elektrofachkräfte dürfen an der elektrischen Ausrüstung des Geräts arbeiten.
• Das Gerät von der Stromversorgung trennen, bevor Abdeckungen entfernt werden.

---

Voraussetzungen:

• Am Wasserfühler und an der Verpackung sind keine Schäden festzustellen.
• Der Wärmepumpen-Wassererwärmer Aquapro-Ecotherma (Gerät) ist von der Stromversorgung getrennt.

1. Den Montageort des Wasserfühlers bestimmen, z. B. an einem möglichst tiefen Punkt unterhalb des Geräts.
2. Den Wasserfühler (1) mit der Innensechskantschraube M3 × 10 mm (2) am Winkel (3) befestigen. Der Winkel mit dem montierten Wasserfühler steht auch ohne Befestigung stabil auf dem Boden. Optional: Den Winkel mit dem Dübel und der Holzschraube Ø 4 × 25 mm (4) am Boden befestigen.



3. Nur durch Elektrofachkraft: Die Blinddeckel (2) und die Abdeckung (3) am Gerät entfernen.



4. Nur durch Elektrofachkraft: Das Kabel (4) durch die Öffnung (5) zum Anschlussklemmenblock ziehen. Die Litzen an den Anschlussklemmen (6) anschliessen. Das Kabel mit einem Kabelbinder (7) befestigen.



5. Die Abdeckung montieren und das Gerät in Betrieb nehmen.
6. Eine Funktionskontrolle des Wasserfühlers durchführen. Dazu beide Kontakte (8) des Wasserfühlers ins Wasser halten oder mit einem elektrisch leitenden Gegenstand (9) (z. B. einem Schraubenzieher) verbinden. Am Display des Geräts erscheint eine Fehlermeldung.
