Systembeschrieb - Optifitt-Press

299.1.061 / V12

4 Einsatzbereiche

4.1 Einsatzbereiche von Optifitt-Press

4.1.1 Einsatzbereiche für flüssige Medien

4.1.1.1 Sprinkleranlagen

Ausführung gemäss SVGW-Richtlinien W5/W3 und der Technischen Richtlinie Sprinkleranlagen des SES und den Vorschriften des VKF. VdS-Zulassung für Nass- und Trockenanlagen.

Grenzwerte und Werkstoffe
Druck max.	[kPa] (bar)	1600 (16)
Fittingwerkstoff		Stahl 1.0308, Zink-Nickel-Beschichtung
Dichtelement		EPDM
Rohrwerkstoff		Für VdS konforme Sprinkleranlagen gemäss VdS CEA 4001 sind nur schwarze, verzinkte oder pulverbeschichtete Stahlrohre gemäss den Vorgaben der VdS Anerkennung G415007 zulässig. Für Nennweiten bis DN 50 gilt die Mindestwandstärke von 2.6 mm (VdS CEA 4001 Tabelle 15.02) und die Maximalwandstärke von 3.3 mm.
Hinweise und Einschränkungen		Es gelten die Abstände und die Anordnung (Halterungsabstände) für Stahlrohre gemäss VdS CEA 4001 Abschnitt 15.2.2.

Einsatz von Optifitt-Press in Sprinkleranlagen

4.1.1.2 Solaranlagen

Grenzwerte und Werkstoffe
Temperatur max. (nur kurzzeitig)	[°C]	140
Medium		Gemisch aus Ethylen- oder Propylenglykol und Wasser*
Fittingwerkstoff		Stahl 1.0308, Zink-Nickel-Beschichtung
Dichtelement		EPDM
Hinweise und Einschränkungen		Aus korrosionstechnischen Gründen wird der Einsatz von Optifitt-Press-Komponenten für Solaranlagen nur im Gebäudeinneren empfohlen. Optifitt-Press kann nur für Flachkollektoren verwendet werden.

Einsatz von Optifitt-Press in Solaranlagen

* Weitere Informationen, 👉 Freigegebene Kälte- und Wärmeträgerflüssigkeiten.

4.1.1.3 Kühl- und Kälteträgerkreisläufe

Der Kälteträgerkreislauf ist ein Sekundärkreislauf, der die Kälte von der Kältemaschine (Kältekreislauf) zum Kälteverbraucher transportiert. Der Kälteträgerkreislauf findet in grossen, weit verzweigten Kälteanlagen seine Anwendung und kann im weiteren Sinne als Installation in der Haustechnik bezeichnet werden. Im Kälteträgerkreislauf wird das Medium, der Kälteträger (Kühlsole) transportiert. Dieser Kreislauf wird im Druckbereich von 1.5 bis 4 bar betrieben. Dabei treten Temperaturen von −15 bis +60 °C auf.

Grenzwerte und Werkstoffe
Temperaturbereich	[°C]	−25 … +110
Druck max.	[kPa] (bar)	1600 (16)
Medium		Wasser gemäss SWKI-Richtlinie, Gemisch aus Ethylen- oder Propylenglykol und Wasser*
Fittingwerkstoff		Stahl 1.0308, Zink-Nickel-Beschichtung
Dichtelement		EPDM
Hinweise und Einschränkungen		Nur zulässig für geschlossene Kreisläufe

Einsatz von Optifitt-Press in Kühl- und Kältekreisläufen

*Weitere Informationen, 👉 Freigegebene Kälte- und Wärmeträgerflüssigkeiten.

4.1.1.4 Heizung

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	110
Medium		Wasser gemäss SWKI-Richtlinie
Fittingwerkstoff		Stahl 1.0308, Zink-Nickel-Beschichtung
Dichtelement		EPDM
Hinweise und Einschränkungen		Nur geschlossene Kreisläufe sind zulässig.

Einsatz von Optifitt-Press in Heizungen

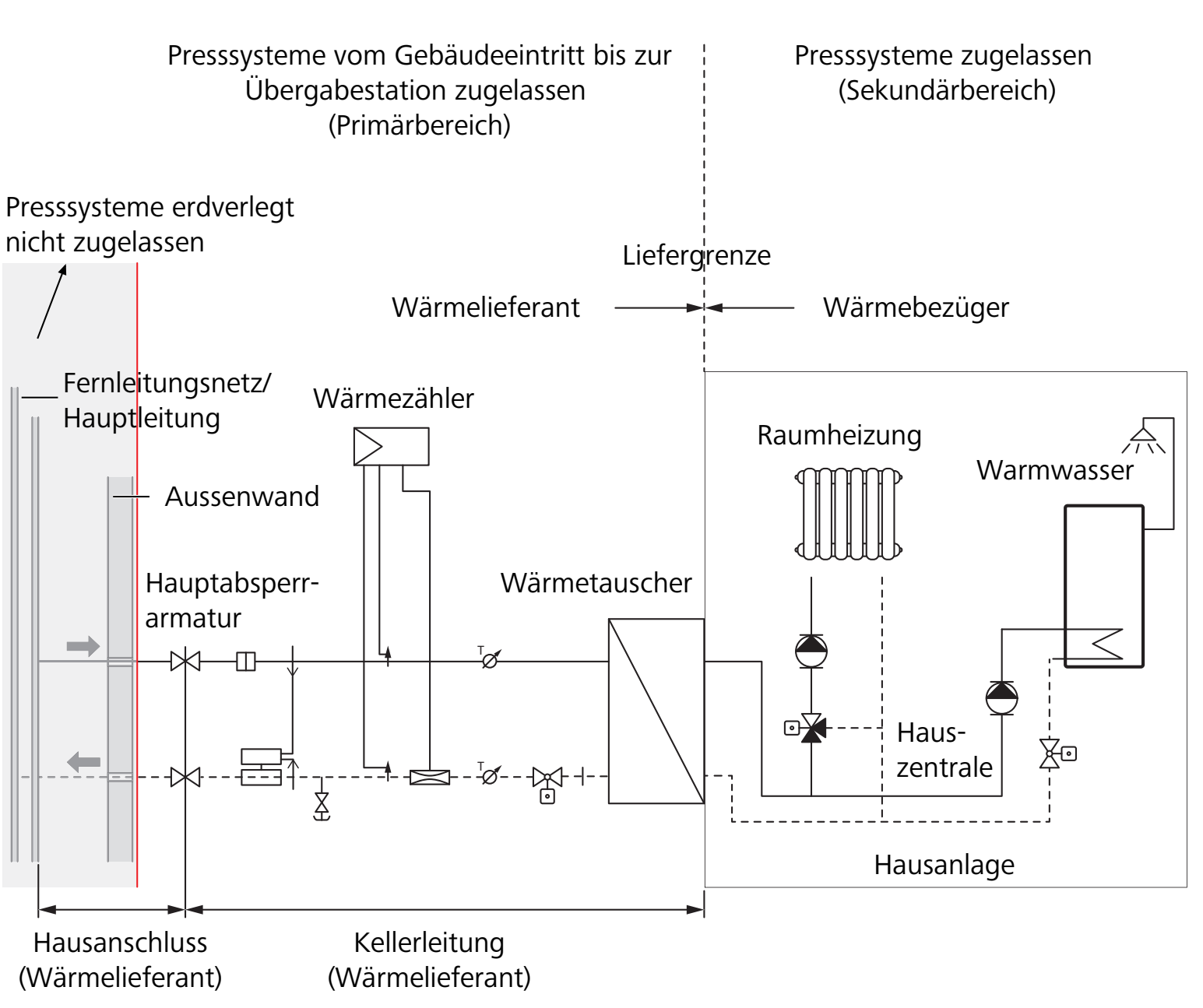

4.1.1.5 Fernwärme

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	110
Druck max.	[kpa] (bar)	1600 (16)
Medium		Wasser gemäss SWKI-Richtlinie
Fittingwerkstoff		Stahl 1.0308 verzinkt
Dichtelement		EPDM
Rohrwerkstoff		Stahl 1.0034 aussen verzinkt
Hinweise und Einschränkungen

4.1.2 Einsatzbereiche für gasförmige Medien

4.1.2.1 Druckluftinstallationen

TÜV-Bescheinigung vorhanden

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	60
Druck max.	[kPa] (bar)	1600 (16)
Medium		Trockene Druckluft: Druckluftklasse 1 bis 4 (Ölkonzentration ≤5 mg/m³)
Fittingwerkstoff		Stahl 1.0308, Zink-Nickel-Beschichtung
Dichtelement		EPDM
Hinweise und Einschränkungen		Feuchtigkeit kann zu Korrosion führen.

Einsatz von Optifitt-Press in Druckluftinstallationen

4.1.2.2 Industrieinstallationen

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	110
Druck max.	[kPa] (bar)	1600 (16)
Fittingwerkstoff		Stahl 1.0308, Zink-Nickel-Beschichtung
Dichtelement		EPDM
Hinweise und Einschränkungen		Nur geschlossene Kreisläufe sind zulässig.

Einsatz von Optifitt-Press in Industrieinstallationen

4.1.2.3 Stickstoff (N₂)

Grenzwerte und Werkstoffe
Temperaturbereich	[°C]	−15 … +60
Druck max.	[kPa] (bar)	1600 (16)
Medium		Stickstoff (N₂), gasförmig
Fittingwerkstoff		Stahl 1.0308, Zink-Nickel-Beschichtung
Dichtelement		EPDM

Einsatz von Optifitt-Press für Stickstoff (N₂)

4.2 Hinweise und Einschränkungen zum Einsatzbereich von Optifitt-Press

Beim Einsatz der Pressfittings sind die folgenden Hinweise und Einschränkungen zu beachten:

Für die Befüllung von Heizungs-, Kühl- und Kältekreisläufen, Dampf- sowie Solaranlagen ist die SWKI Richtlinie BT102-01 zu beachten.
Für Einsatzbereiche, die aufgrund von Umgebungseinflüssen höhere Korrosionsbeständigkeiten erfordern, ist die Eignung von Optifitt-Press vorgängig zu prüfen oder entsprechende Schutzmassnahmen vorzusehen.
Die Pressfittings müssen vor Kondenswasser geschützt werden. Kondenswasser bildet sich, wenn die Oberflächentemperatur eines Bauteils unter die Taupunkttemperatur fällt. Dies ist besonders in Kühlanlagen möglich.
In frostgefährdeten Bereichen muss die Installation gegen Einfrieren geschützt werden.

4.3 Freigegebene Kälte- und Wärmeträgerflüssigkeiten

Für Optifitt-Press sind folgende Kälte- und Wärmeträgerflüssigkeiten freigegeben:

Bezeichnung (Basismedium)	Verwendung
Antifrogen® N (Monoethylenglykol)	Frost- und Korrosionsschutzmedium für Kühl- und Wärmepumpenanlagen sowie Warmwasserheizungen, Leckanzeigeflüssigkeit
Antifrogen® L (Propylenglykol)	Lebens- und Genussmittelsektor, Frost- und Korrosionsschutzmedium für Kühl-, Solar- und Wärmepumpenanlagen, Feuerlöschmittel Antifrogen L hat die VdS-Anerkennungsnummer G 4040093 und ist als Frostschutzmittellösung in Sprinkleranlagen vom VdS zugelassen. Die Materialbeständigkeit ist zu beachten (z. B. kein Einsatz verzinkter Rohrleitungen).
Antifrogen® SOL HT (Höhere Glykole)	Für thermisch hochbelastete Solaranlagen, mit Frost- und Korrosionsschutz
Pekasol® L (Propylenglykol)	Heiz- und Kühlsysteme, Wärmepumpen, Sprinkleranlagen, Lebensmittelkühlung
Pekasolar® L (Propylenglykol)	Flach- und Vakuumröhrenkollektoren und deren Kombinationen mit Heizungssystemen
Glykolsol® N (Monoethylenglykol)	Wärmepumpen, Erdsonden, Klimaanlagen, Wärmerückgewinnungssysteme, Heiz- und Kühlsysteme
Tyfocor® L (Propylenglykol)	Kühl- und Heizsysteme, Solar- und Wärmepumpenanlagen Für thermisch hochbelastete Solaranlagen

Freigegebene Kälte- und Wärmeträgerflüssigkeiten

Die Eigenschaften und Einsatzbereiche der einzelnen Medien sind den entsprechenden Produktdatenblättern zu entnehmen.

4.4 Nicht geeignete Einsatzbereiche von Optifitt-Press

Für die folgenden Einsatzbereiche ist Optifitt-Press nicht geeignet:

Einsatzbereich	Hinweise
Trinkwasser	Optifitt-Press ist für Trinkwasser-Installationen nicht zugelassen. In Trinkwasserinstallationen dürfen nur der Optifitt-Press-Übergang 57040 und die Optifitt-Press-Schiebemuffe 57042 eingesetzt werden. Die folgenden Grenzwerte müssen eingehalten werden: Temperatur: max. 95 °C, Druck: max. 16 bar.
Brenngasversorgung	Die Pressfittings dürfen nicht für die Brenngasversorgung verwendet werden. In Gasinstallationen für Gebäude und nur für Erdgas und Flüssiggas in gasförmigen Zustand dürfen die Optifitt-Press-Übergänge 57222, 57233 und 57235 eingesetzt werden. Die folgenden Grenzwerte müssen eingehalten werden: Temperatur: max. 70 °C, Druck: max. 5 bar.
Offene Kreisläufe	Für offene Kreisläufe ist Optifitt-Press nicht geeignet, da ein unzulässiger hoher Sauerstoffzutritt stattfinden kann.
Kältekreislauf	Der Kältekreislauf ist eine Sammelbezeichnung für sämtliche zu einer Kältemaschine gehörenden Komponenten wie Verdichter, Pumpen, Rohrleitungen, Wärmetauscher und Ventile, welche vom Kältemittel durchströmt werden. Im engeren Sinne ist der Kältekreislauf der Kältemittelumlauf in einer Kältemaschine. Optifitt-Press kann für den Einsatz im Kältekreislauf nicht verwendet werden. In diesem Einsatzbereich werden vor allem hartgelötete Kupferleitungen eingesetzt. Dabei treten Einsatzbedingungen auf (Temperatur, Druck), die von normalen Installationen wesentlich abweichen. Für den Einsatz im Kälteträgerkreislauf, 👉 Kühl- und Kälteträgerkreisläufe.

Nicht geeignete Einsatzbereiche von Optifitt-Press
