Themenwelt - Längenausdehnung
299.1.083 / V3

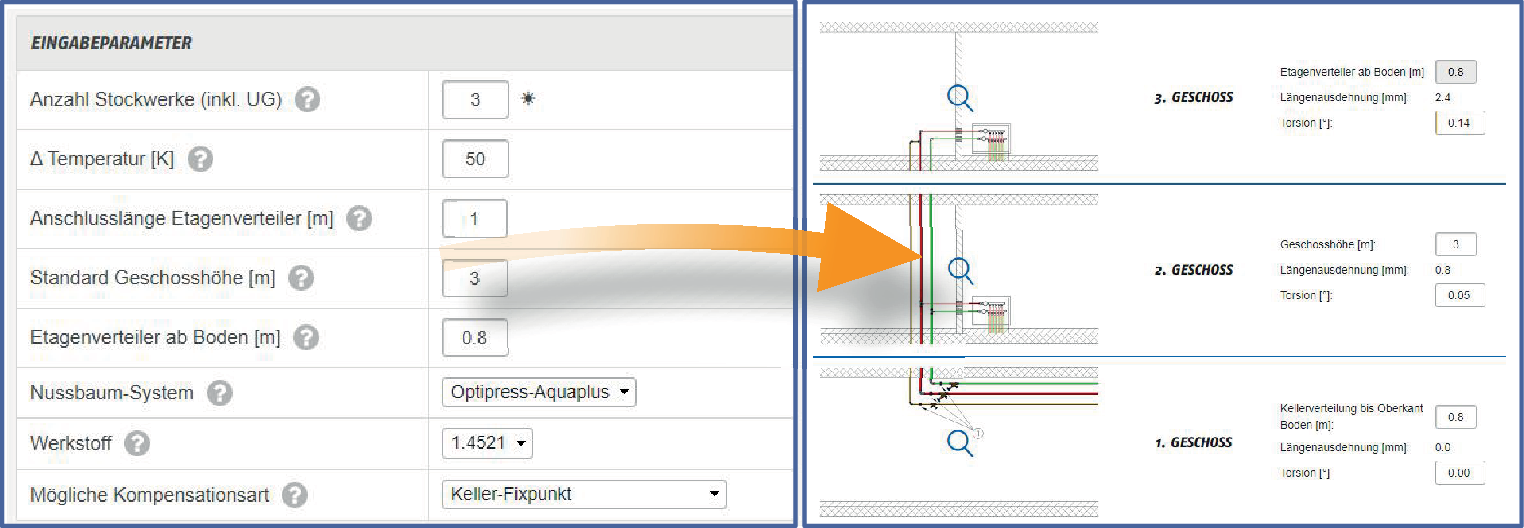

4 Längenausdehnung in Steigleitungen (vertikale Installationen)
Kompensatoren oder Dehnungsschenkel sind immer oben resp. unter dem Fixpunkt zu positionieren, da sonst bereits das Eigengewicht der Leitung den Dehnungsausgleicher zusammendrĂĽckt.
|
A |
Fixpunkt |
|
B |
Gleitpunkt |
|
C |
Kompensator |
|
D |
Optipress-Aquaplus-Fixpunkt-BundbĂĽchse |
|
âžž |
Längenausdehnung |
Der Fixpunkt A muss so ausgelegt werden, dass er das Gewicht der gesamten Rohrleitung (gefüllt) tragen kann.
Bei der Dehnungsaufnahme sind auch die Wanddurchführungen auf der Etage zu berücksichtigen. Durch die Ausdehnung der Steigleitung werden die Abgänge auf der Etage vertikal verschoben. Bei Abgängen auf die Etage auf ausreichenden Spielraum für vertikale Verschiebungen achten.
