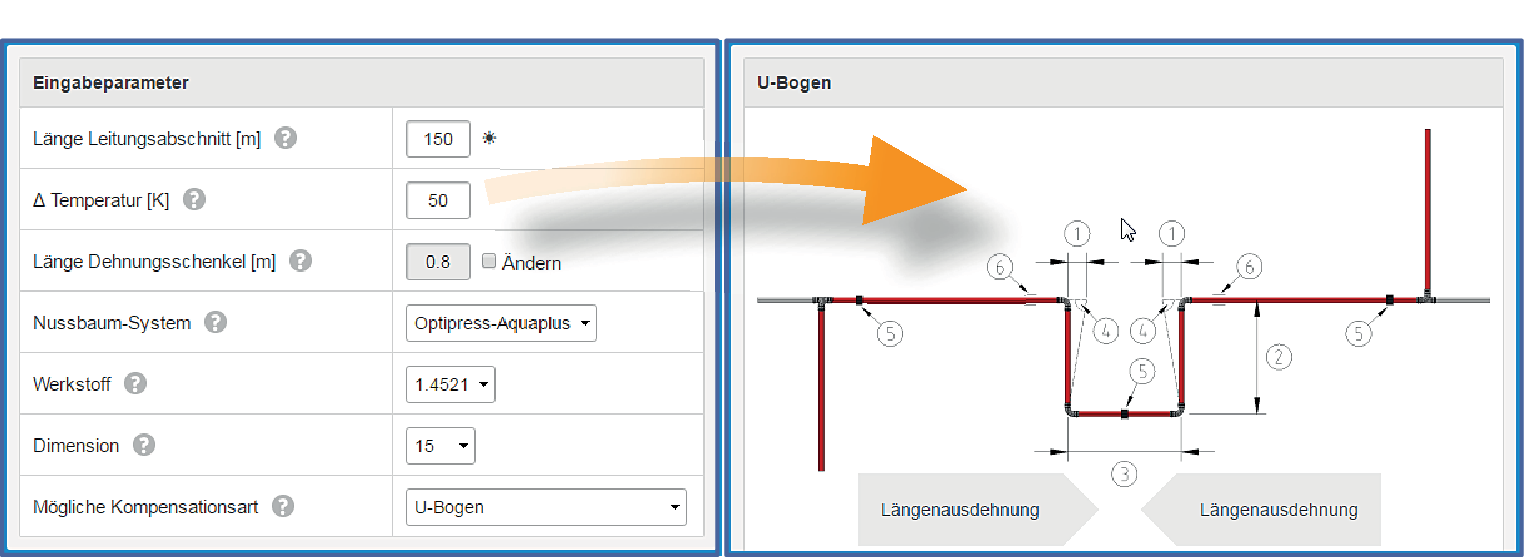

2.1 Berechnung der Längenausdehnung
Die Längenausdehnung kann mit folgender Formel berechnet werden:
∆L = α × L × ∆T
|
∆L |
= |
Längenausdehnung [mm] |
|
α |
= |
Längenausdehnungskoeffizient [mm/m·K] |
|
L |
= |
Leitungslänge [m] |
|
∆T |
= |
Temperaturdifferenz [K] |
Bei gleichen Bedingungen und gleicher Leitungslänge werden je nach Rohrwerkstoff unterschiedliche Längenausdehnungen gemessen, da der Längenausdehnungskoeffizient (α) materialabhängig ist.
|
Rohrart (Werkstoff) |
α* |
α*·10−6 |
∆L bei L = 10 m und ∆T = 50 K |
|---|---|---|---|
|
[mm/m·K] |
[K−1] |
[mm] |
|
|
Edelstahlrohr 1.4521 (Optipress) |
0.0104 |
10.4 |
5.2 |
|
Edelstahlrohr 1.4520 (Optipress) |
0.0104 |
10.4 |
5.2 |
|
Edelstahlrohr 1.4401 / 1.4404 (Optipress) |
0.0165 |
16.5 |
8.25 |
|
Stahlrohr verzinkt (Optipress-Therm) |
0.012 |
12.0 |
6.0 |
|
Kunststoffrohr (PE-Xc, Optiflex) |
0.21 |
210.0 |
105.0 |
|
Kunststoffrohr (PE-RT, Optiflex) |
0.15 |
150.0 |
75.0 |
|
Kunststoffrohr (PB, Optiflex) |
0.13 |
130.0 |
65.0 |
|
Verbundrohr (PE-Xc / Al / PE-X, Optiflex) |
0.03 |
30.0 |
15.0 |
|
Kunststoffrohr (PVC-C) |
0.08 |
80.0 |
40.0 |
|
Kunststoffrohr (PP-R) |
0.12 |
120.0 |
60.0 |
Längenausdehnung von Rohrleitungen verschiedener Werkstoffe
* Der Längenausdehnungskoeffizient hat für den Temperaturbereich 20 °C bis 100 °C Gültigkeit.
2.1.1 Berechnungsbeispiele für verschiedene Rohrwerkstoffe
2.1.1.1 Längenausdehnung bei Optipress-Edelstahlrohr 1.4521
Ausgangsdaten:
Leitungslänge L = 20 m
Temperaturdifferenz ∆T = 50 K (Rohrerwärmung von 10 °C auf 60 °C)
α = 0.0104 mm/m·K
Längenausdehnung:
∆L = 0.0104 x 20 x 50 = 10.4 mm
Die Längenausdehnung kann auch aus dem entsprechenden Diagramm ermittelt werden.
2.1.1.2 Längenausdehnung bei Optiflex-Flowpress-Rohr formstabil
Ausgangsdaten:
Leitungslänge L = 20 m
Temperaturdifferenz ∆T = 50 K (Rohrerwärmung von 10 °C auf 60 °C)
α = 0.03 mm/m·K
Längenausdehnung:
∆L = 0.03 x 20 x 50 = 30.0 mm
Die Längenausdehnung kann auch aus dem entsprechenden Diagramm ermittelt werden.
