299.1.071 / V5

3 Composants de système

3.1 Raccords à sertir Optipress-Gaz

Pour faciliter un montage rationnel, une gamme complète de raccords à sertir est disponible (coudes, équerres, tés, réductions, pièces intermédiaires, raccords, etc.).

Les raccords à sertir en acier inoxydable sont fabriqués en acier inoxydable austénitique hautement allié Cr-Ni-Mo, numéro de matériau 1.4401.

Joint

Les embouts des raccords à sertir sont munis d’un joint d’étanchéité HNBR de haute qualité, résistant au vieillissement. Les joints d’étanchéité HNBR (jaunes) sont exclusivement adaptés aux installations de gaz.

Tous les raccords à sertir Optipress-Gaz sont identifiés par un marquage:

=

marquage des raccords à sertir Optipress-Gaz en acier inoxydable

=

marquage des raccords à sertir Optipress-Gaz en bronze

Explication du marquage:

GT

=

stabilité thermique gaz/pression

GT/5

=

température de 650 °C pendant 30 minutes avec PN 5

GT/1

=

température de 650 °C pendant 30 minutes avec PN 1

MOP

=

surpression de service admissible (Maximum Operating Pressure)

HTB

=

résistance à la température élevée

Pour réaliser un assemblage Optipress-Gaz, le tuyau est introduit jusqu’à butée dans le raccord, puis serti à l’extrémité du manchon à l’aide de la pince munie de la mâchoire système Nussbaum correspondante. Une coupe longitudinale du manchon serti illustre le caractère de l’assemblage dont la résistance mécanique est assurée par la déformation simultanée du raccord et du tuyau.

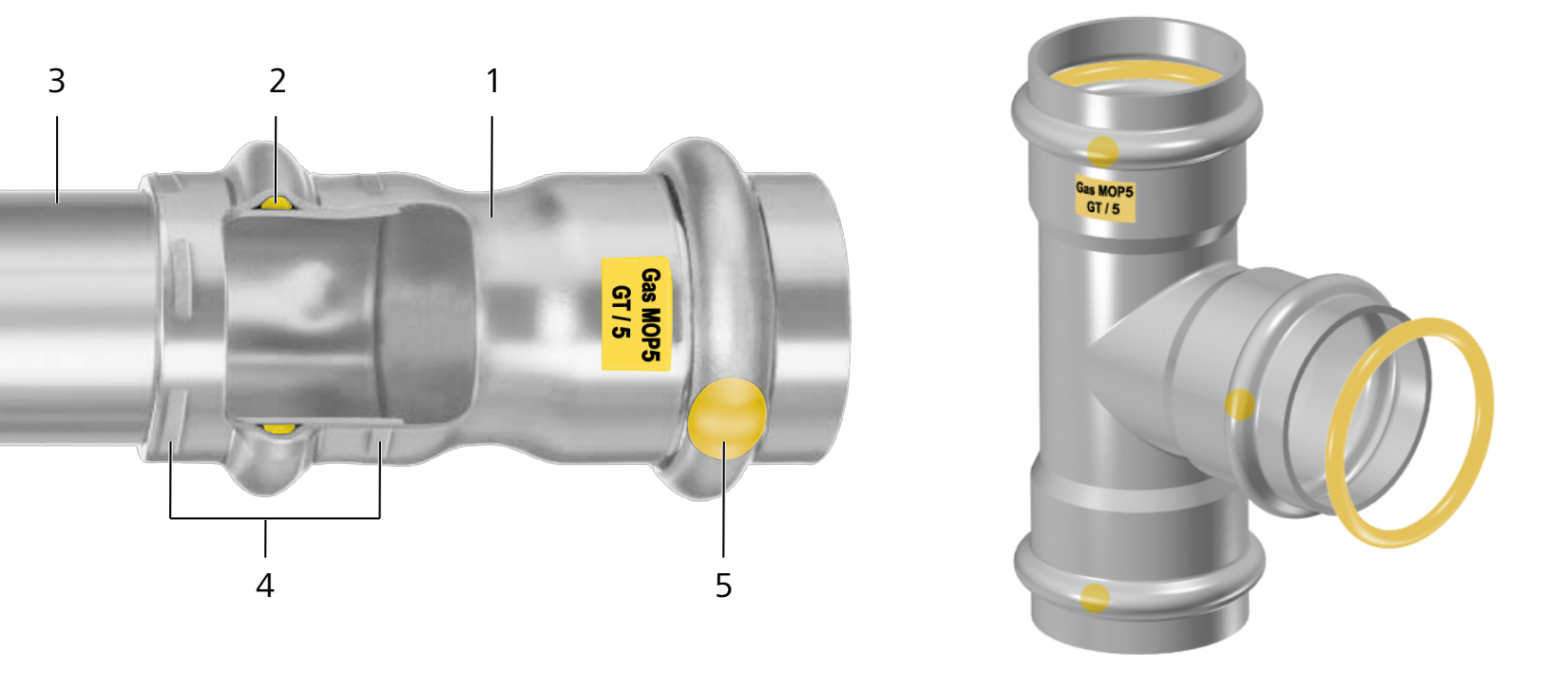

Assemblage par sertissage Optipress-Gaz jusqu’à Ø 15 à 54 mm

1

Raccord

Acier inoxydable 1.4401

2

Joint (jaune)

HNBR

3

Tuyau

Acier inoxydable 1.4401/1.4404

4

Double sertissage

5

Marquage SC-Contour

La résistance mécanique de l’assemblage est obtenue par la déformation simultanée du raccord et du tuyau. L’étanchéité est assurée par la compression du joint lors du sertissage. Les propriétés mécaniques et l’étanchéité de l’assemblage serti résultent de la géométrie du sertissage des mâchoires du système Nussbaum.

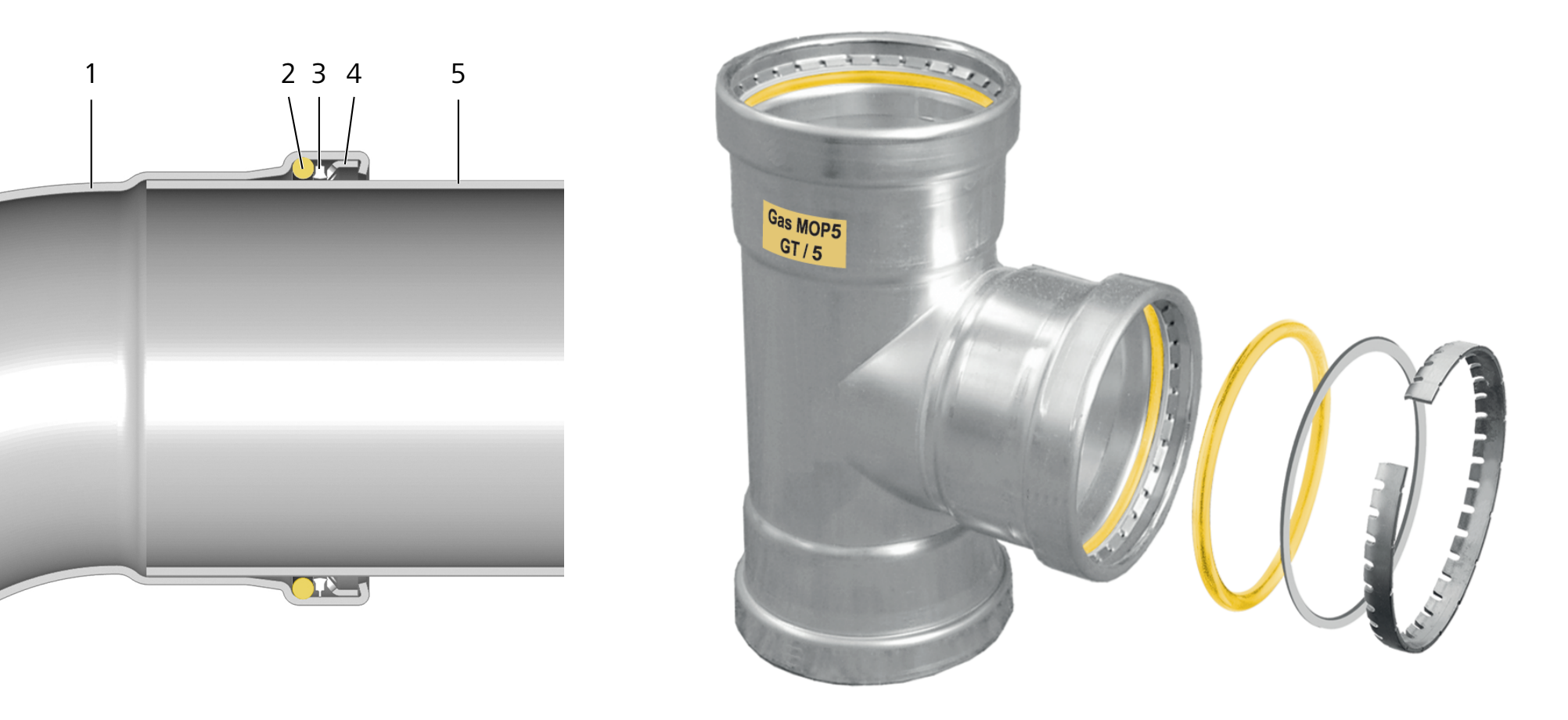

Assemblage par sertissage Optipress-Gaz-XL Ø 64, 76.1, 88.9 et 108 mm

1

Raccord

Acier inoxydable 1.4401

2

Joint (jaune)

HNBR

3

Bague de séparation

Matière synthétique

4

Bague d’ancrage

Acier inoxydable

5

Tuyau

Acier inoxydable 1.4401/1.4404

Pour les dimensions Optipress-XL, une bague coupante en acier inoxydable est calée dans le tuyau durant l’opération de sertissage, ceci afin d’assurer la solidité de l’assemblage. Lorsque le tuyau est emboîté, la bague de séparation protège le joint contre tout endommagement.

3.1.1 Sécurité de contrôle grâce au SC-Contour

Le SC-Contour correspond à une sécurité qui rend visibles les raccords non sertis dans une installation de tuyaux (SC: Security Checked = sécurité de contrôle).

Situé entre le raccord non serti et le tuyau, le SC-Contour présente une absence d’étanchéité apparente par laquelle le fluide d’essai s’échappe de manière visible durant l’essai de pression. La visibilité du raccord non serti est manifeste dans la plage de pression de l’essai de pression correspondant.

Tous les raccords à sertir Nussbaum sont dotés d’un SC-Contour.

3.2 Tube Optipress en acier inoxydable 1.4401/1.4404

Des tuyaux système en métal 1.4401/1.4404 nu, soudés au laser sous protection gazeuse, sont disponibles pour les installations Optipress-Gaz.

Fabriqués selon DIN 17440/17455.

Les fiches techniques pour les produits Nussbaum sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.

3.2.1 Essais et contrôle qualité des tuyaux

La fabrication des tuyaux en acier inoxydable est soumise à un contrôle continu en interne par Nussbaum, et en externe par le MPA NRW (Materialprüfungsamt Nordrhein-Westfalen = Office de contrôle des matériaux en Rhénanie du Nord-Westphalie). Ces contrôles portent sur les caractéristiques les plus importantes des tuyaux telles que composition des matériaux, qualité des joints de soudure, dimensions des tuyaux, tolérance, surface des tuyaux.

3.2.2 Conditionnement du produit à la livraison

Les tuyaux sont livrés en barres de 6 m, les extrémités étant protégées par des capes de protection. Les capes de protection des tuyaux portent des codes couleurs, 👉 Marquage système.

3.3 Robinetterie système Optipress-Gaz

La gamme complète de robinetterie gaz convient pour un montage rationnel d’installations complètes.

Les fiches techniques pour les produits Nussbaum sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.

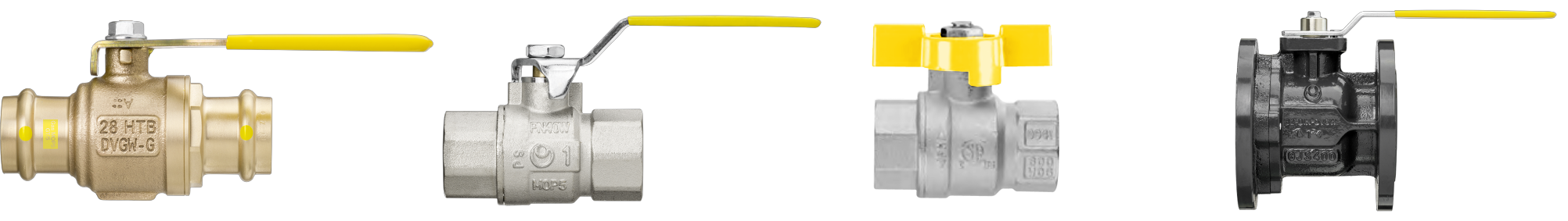

3.3.1 Robinetterie gaz pour compteurs de gaz

89002

Robinet à bille équerre pour gaz, pour compteur de gaz bitubulaire

89025

Robinet à bille droit pour compteur de gaz, avec raccords à écrou mobile Optipress-Gaz, pour compteur de gaz monotubulaire

3.3.2 Robinetterie gaz pour appareils à gaz

89050

Prise à gaz avec fermeture, avec dispositif d'arrêt thermique, pour gaz de ville et gaz naturel

89054

Prise à gaz à montage caché, avec dispositif d'arrêt thermique

89065

Fiche de raccordement gaz, pour prise à gaz 89050.22, pour gaz de ville et gaz naturel

3.3.3 Robinetterie de sécurité et tuyaux flexibles pour gaz

89035

Dispositif d'arrêt thermique, pour gaz de ville, gaz naturel et gaz liquide jusqu’à 5 bar

89056

Tuyau flexible à fiche pour gaz, pour gaz de ville et gaz naturel

89060

Tuyau flexible pour gaz, pour gaz de ville et gaz naturel
