Descriptif système - Optipress-Gaz

5.1 Normes et réglementations

Pour la planification et l’exécution, il convient de respecter les règles généralement reconnues de la technique, en particulier les normes, directives et fiches techniques des organismes SIA, SVGW et suissetec.

5.2 Informations complémentaires

Pour la planification et l’exécution d’installations Nussbaum, il convient de prendre en compte la documentation technique de Nussbaum.

5.3 Obligation de déclaration des installations de gaz

Avant le début des travaux, toute installation Optipress-Gaz, qu’il s’agisse d’une installation nouvelle, d’une extension ou d’une modification, doit être déclarée par écrit au distributeur de gaz et aux autres services compétents (directive G1 de la SVGW). Pour les installations de gaz liquéfié, c’est le fournisseur de l’installation qui, en qualité d’entreprise d’alimentation, est compétent. Les travaux ne peuvent commencer qu’une fois que l’autorisation a été accordée.

5.4 Essais de pression des installations de gaz

Une installation Optipress-Gaz ne peut être mise en service que lorsque le distributeur de gaz ou le service de contrôle mandaté par celui-ci est convaincu que l’installation correspond aux exigences des directives G1 et que les essais ont été réalisés avec succès.

5.5 Installations mixtes

Par installation mixte, on entend une installation où les éléments de conduites tels que tuyaux, raccords, brides, compensateurs et robinetteries sont constitués de différents matériaux métalliques. Les installations mixtes sont exposées à un risque de corrosion par contact causé par des réactions électrochimiques. Pour éviter la corrosion par contact dans les installations mixtes, les règles suivantes doivent être respectées:

• Les éléments de conduite en acier inoxydable ne doivent pas être assemblés en contact direct avec des éléments de conduite en acier au carbone ou en cuivre. Pour ces assemblages, il faut utiliser des pièces intermédiaires appropriées, en bronze p. ex.

Pour la partie rénovée et en partant du sens d’écoulement, il est sans importance que les tuyaux en acier galvanisé ou en cuivre soient installés en aval ou en amont d’Optipress-Gaz. Les raccords, raccords à sertir et robinetteries en bronze de Nussbaum sont en outre résistants à la corrosion par dézincification et à la corrosion fissurante sous tension.

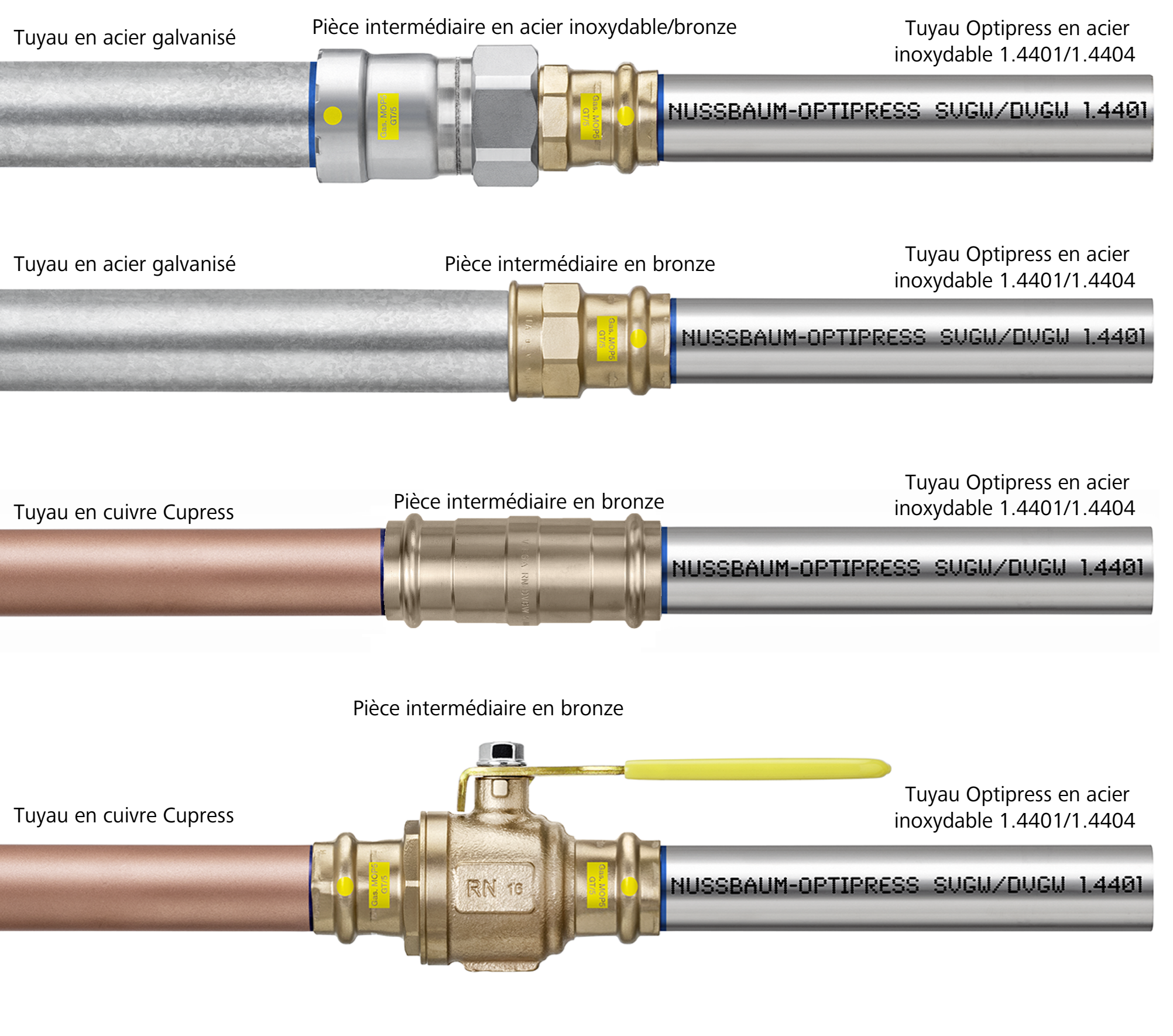

5.5.1 Installations mixtes admissibles avec Optipress-Gaz

Dans le respect des règles citées auparavant, les installations mixtes suivantes sont techniquement admissibles au niveau de la corrosion:

Remarque

Corrosion par contact en cas de montage non conforme

Quand sont utilisés des manchons de transformation, il arrive que les tuyaux se touchent à l’intérieur des manchons. Lorsque les tuyaux ne sont pas du même matériau, il peut y avoir un phénomène de corrosion par contact.

• Pour les manchons de transformation, il faut donc marquer soigneusement la profondeur d’emboîtement pour s’assurer que les tuyaux en matériaux différents ne se touchent pas à l’emboîtement.

---

5.6 Isolation technique

Les isolations techniques dans les installations qui relèvent de la technique du bâtiment doivent répondre à diverses exigences. En fonction de l’usage prévu, celles-ci dépendent du niveau de protection recherché. Les isolations ne permettent pas de protéger les éléments d’une installation contre la corrosion. Et lorsqu’elles sont mouillées, elles créent d’autres phénomènes de corrosion au niveau des surfaces métalliques isolées. Les isolants arrivent à conserver très longtemps leur humidité. Pendant ce temps, des substances qui favorisent la corrosion peuvent s’y accumuler, telles que les ions de chlorure et de nitrate. Les installations d’eau de boisson pour eau froide et eau chaude doivent être isolées contre la déperdition de chaleur, le chauffage de l’eau, les ondes acoustiques et l’eau de condensation en surface. Dans les installations de chauffage, l’isolation a pour fonction de s’opposer au maximum à toute déperdition lors des échanges thermiques. Dès que l’installation adopte aussi une fonction de refroidissement ≥ +4 °C, il convient de prendre en compte tout particulièrement les lois de la physique.

Pour les épaisseurs d’isolation minimales, il convient de tenir compte des lois cantonales sur l’énergie (sur la base des MoPEC) ainsi que de la norme SIA 380.3 pour les conduites sanitaires et de la norme SIA 384/1 pour les conduites de chauffage et de climatisation. En outre, ISOLSUISSE émet aussi des recommandations.

5.7 Protection contre la corrosion extérieure

Le tableau suivant montre des exemples de situations de construction possibles avec des mesures de protection adaptées:

Situation de construction	Mesures de protection	Situation de construction sans mesures de protection	Situation de construction avec mesures de protection

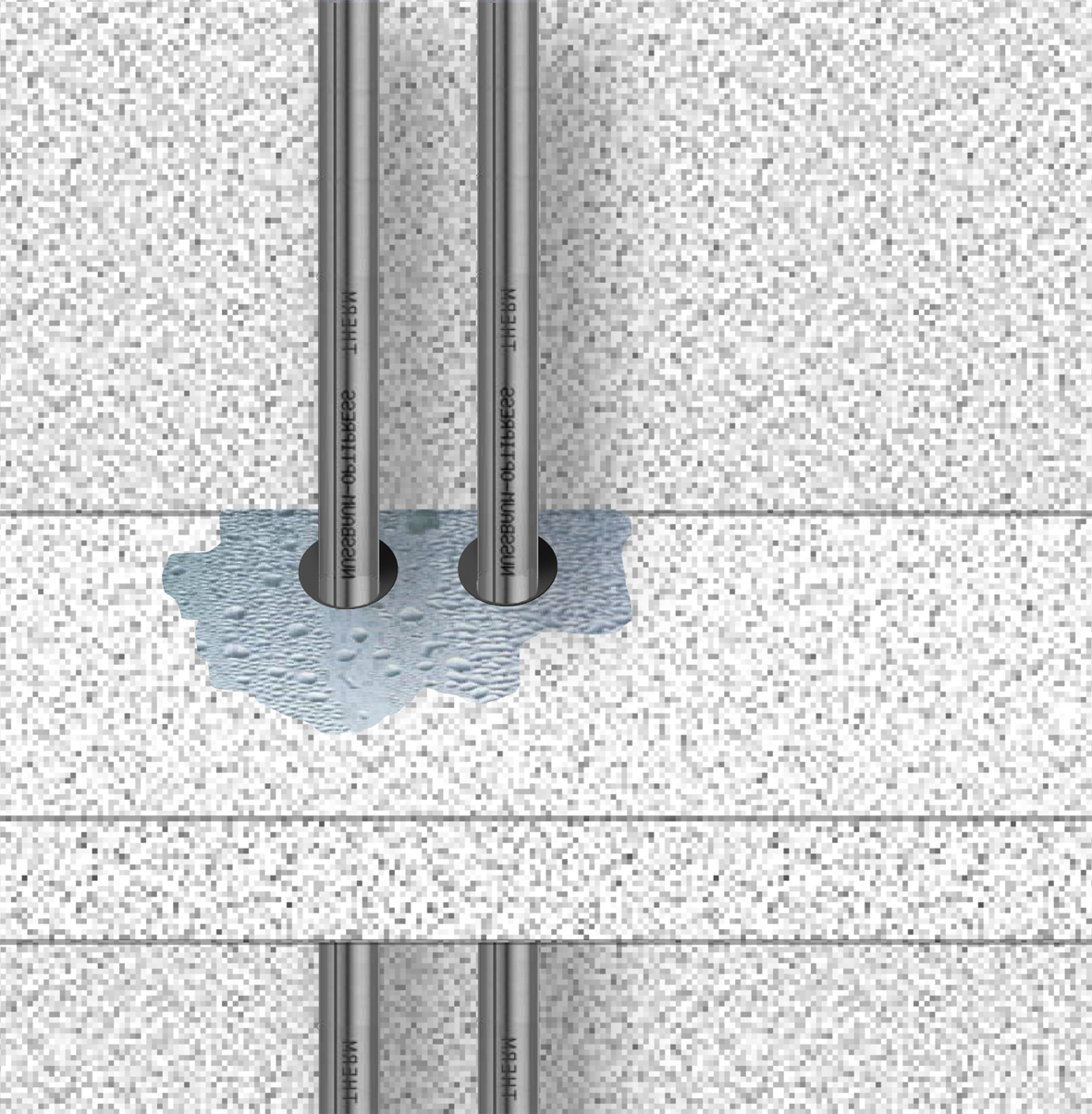

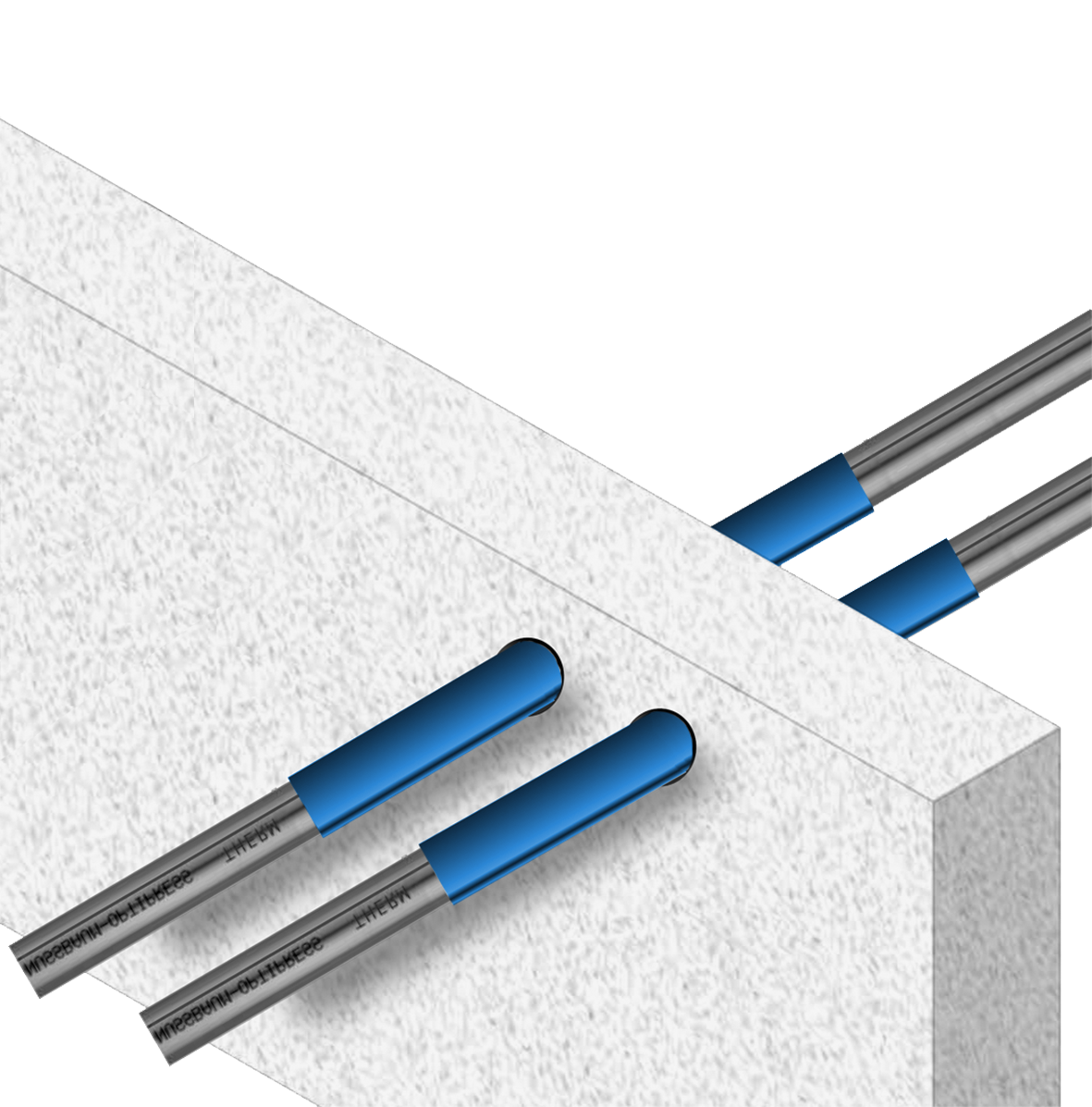

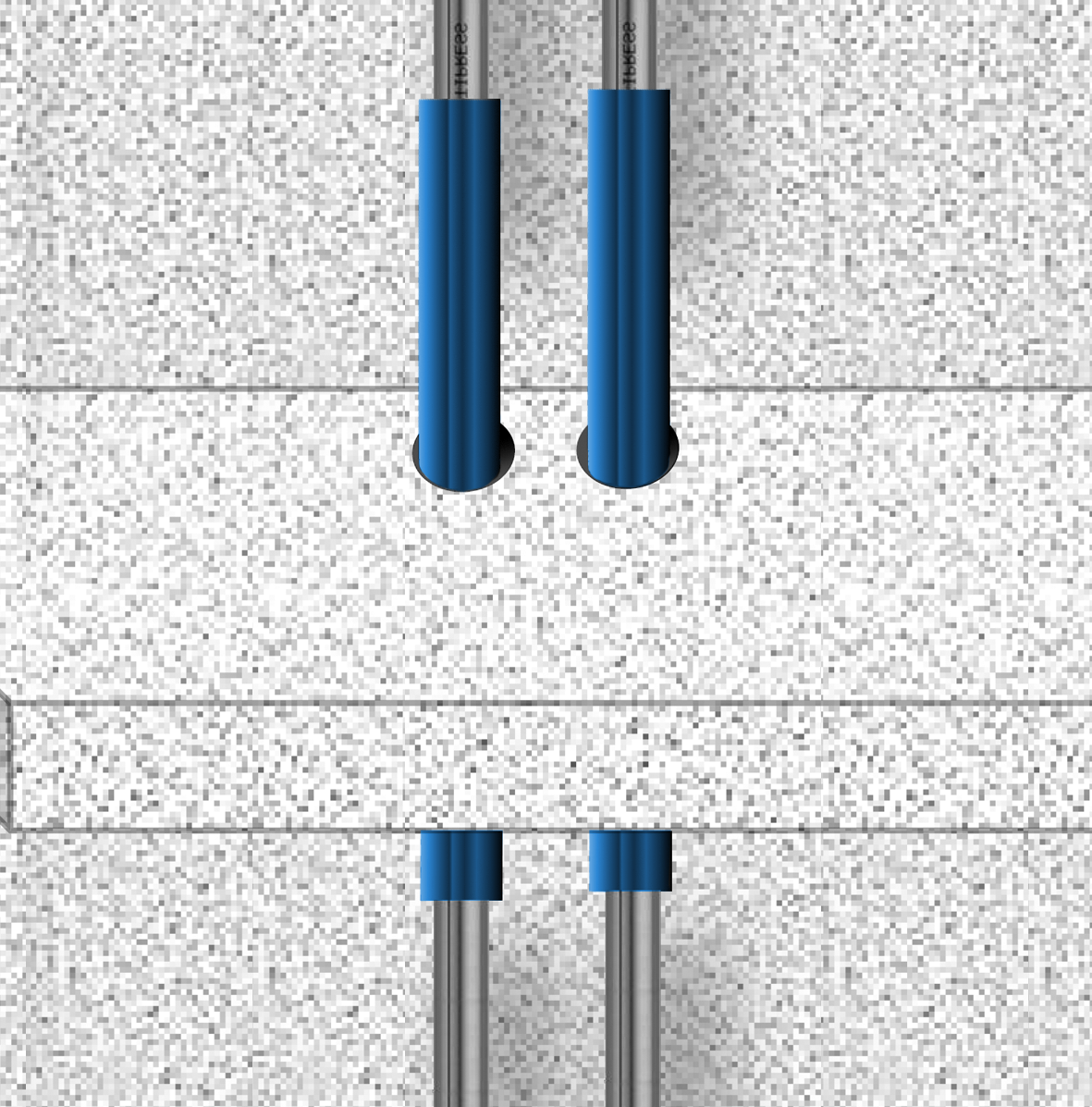

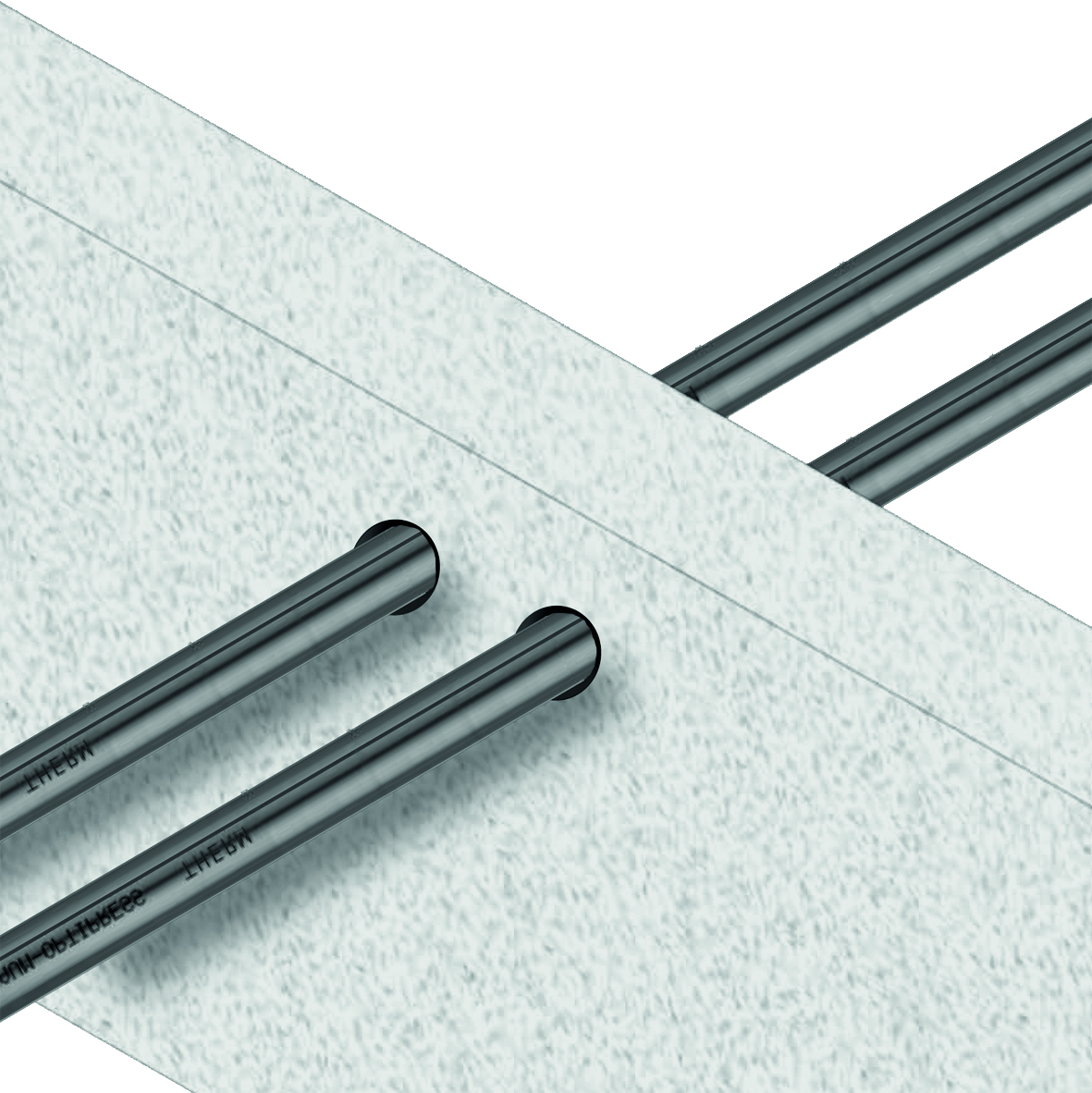

Traversées de murs et de sols Dans les traversées de murs ou de sols, de l’humidité peut se déposer sur les tuyaux au cours de la phase de construction ou de séchage des murs ou des sols. Le béton et autres matériaux peuvent contenir des substances corrosives susceptibles d’attaquer les tuyaux en acier simple ou en acier inoxydable.	Au niveau des traversées de plafonds et de murs, l’installation doit être dotée d’une protection adéquate, p. ex. un tuyau de protection 83200 ou un bandage d’enroulement 83204. Ce gainage doit dépasser la traversée et être isolé contre l’infiltration d’eau des deux côtés, p. ex. avec du ruban adhésif 83208.

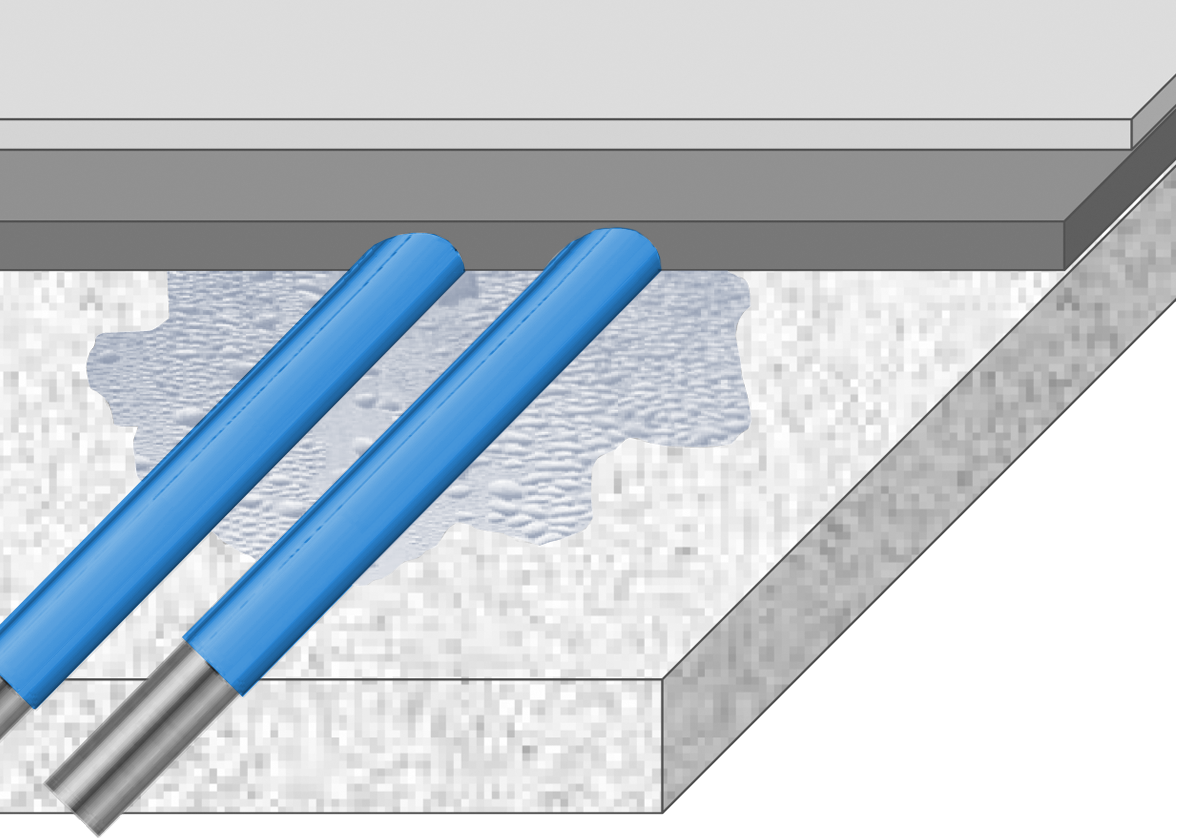

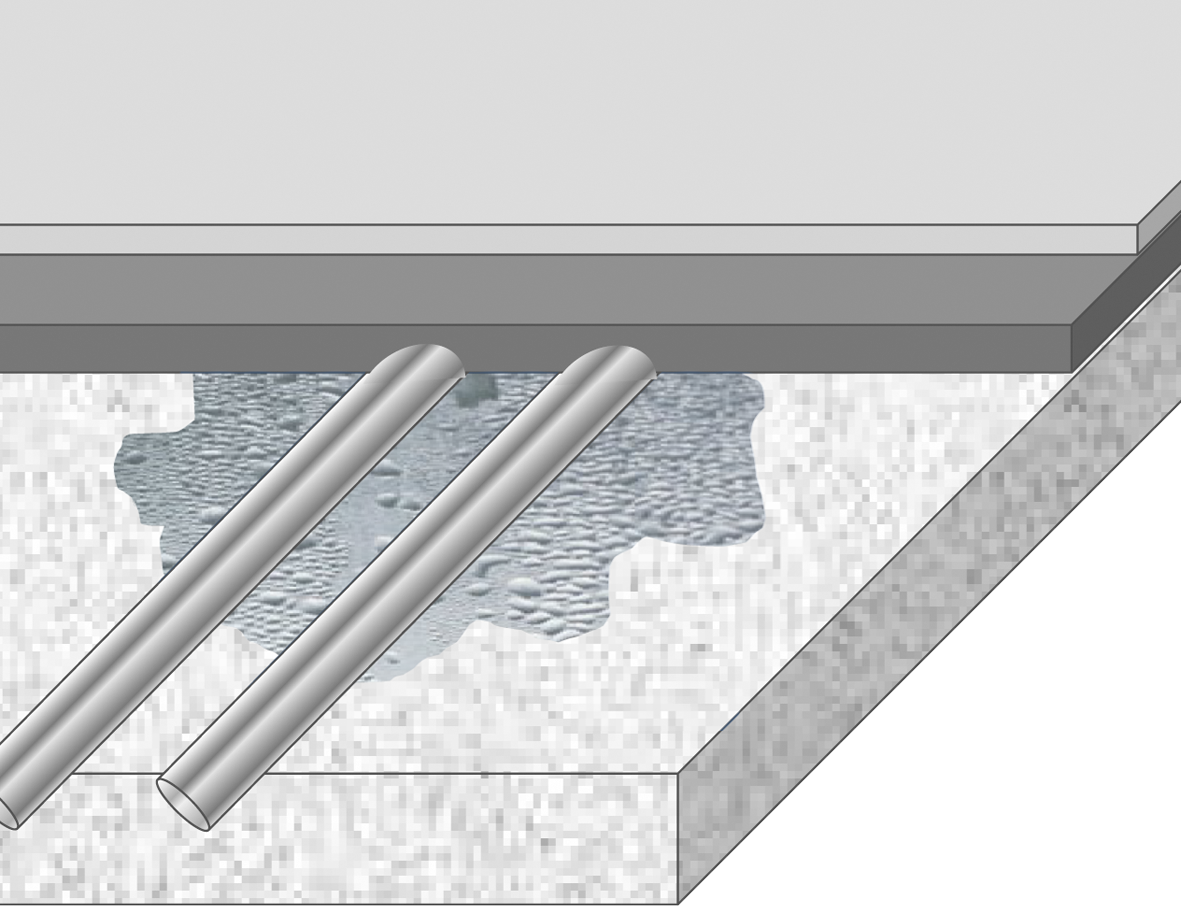

Passages de conduites couverts, contact avec des matériaux de construction humides et contenant du chlorure Les matériaux de construction, dans les chapes p. ex., peuvent contenir des substances ayant une action corrosive sur des conduites non protégées. Durant la construction aussi, il peut y avoir des infiltrations d’eau qui endommagent les conduites.	L’installation doit être protégée par un matériau sans pores. On peut utiliser à cet effet p. ex. le tuyau de protection 83200 en combinaison avec le ruban adhésif 83208 et le bandage d’enroulement 83204.

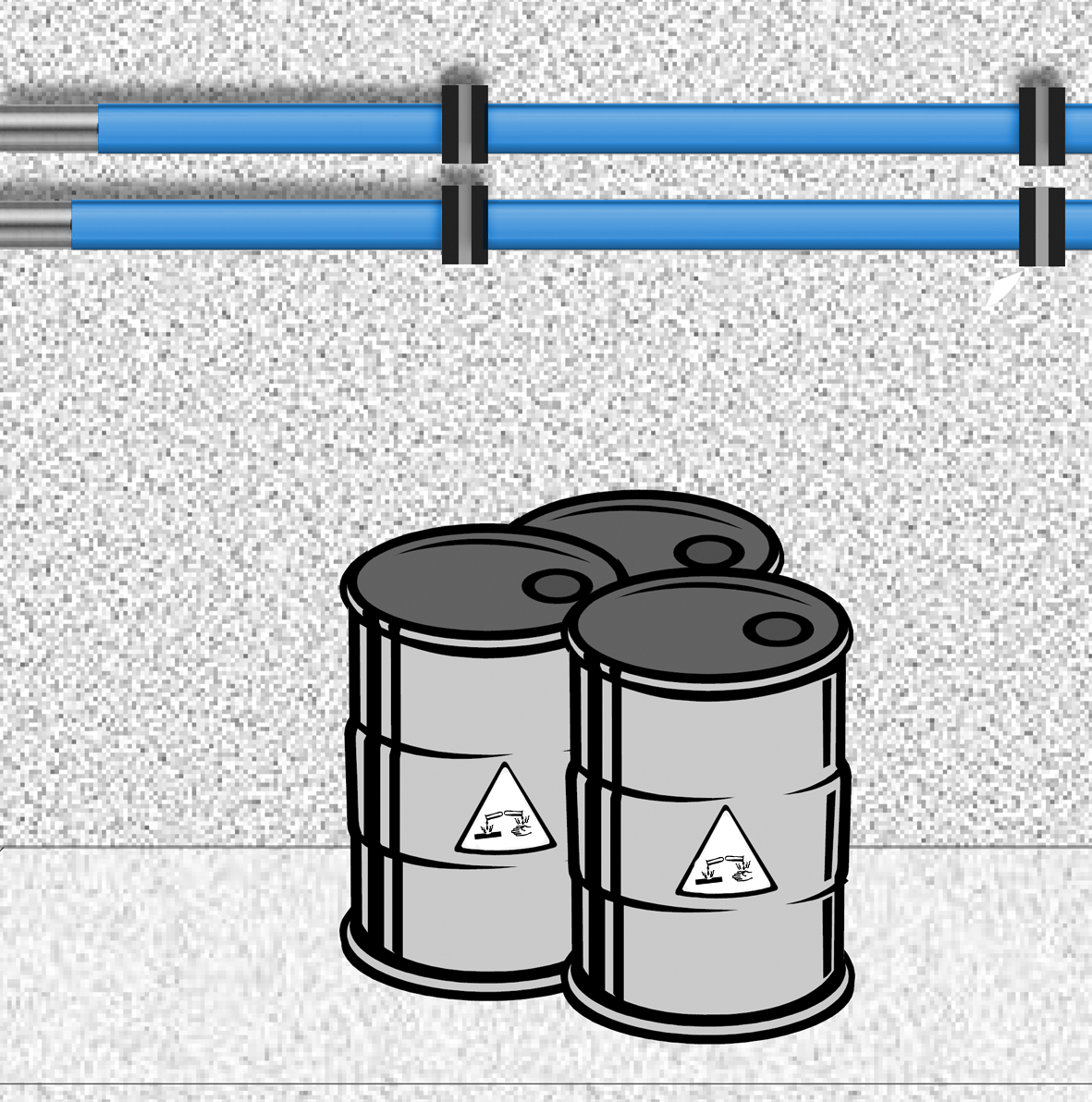

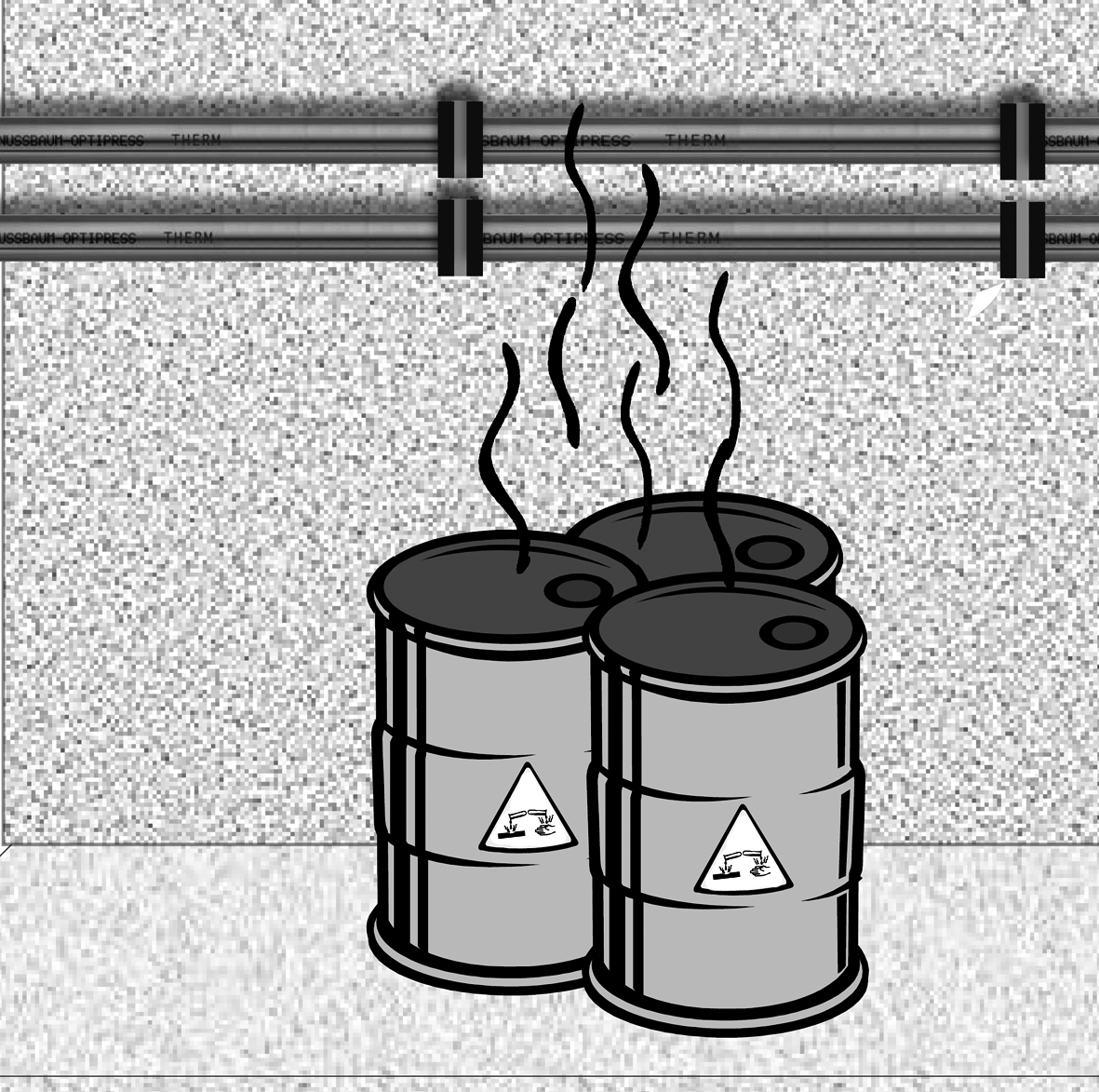

Passage de conduites dans des locaux où règnent des émanations de gaz ou de vapeurs corrosives Sont concernés des locaux à l’air ambiant corrosif et susceptibles d’avoir une forte teneur p. ex. en ammoniaque, acide nitrique, chlore, acides chlorhydriques ou gaz à effet de serre contenant des CFC. Ces locaux sont par exemple des étables, des sites de galvanisation, piscines, laiteries, fromageries, STEP, ou des endroits où sont stockés des produits nettoyants.	Dans la mesure du possible, prévoir une modification du passage de conduite. Si cela n’est pas réalisable, l’installation doit être équipée d’une protection adéquate. Cela peut se faire p. ex. avec une couche de peinture ou avec le tuyau de protection 83200 en combinaison avec le ruban adhésif 83208 et le bandage d’enroulement 83204.

Protection contre la corrosion extérieure – Situations de construction et mesures de protection

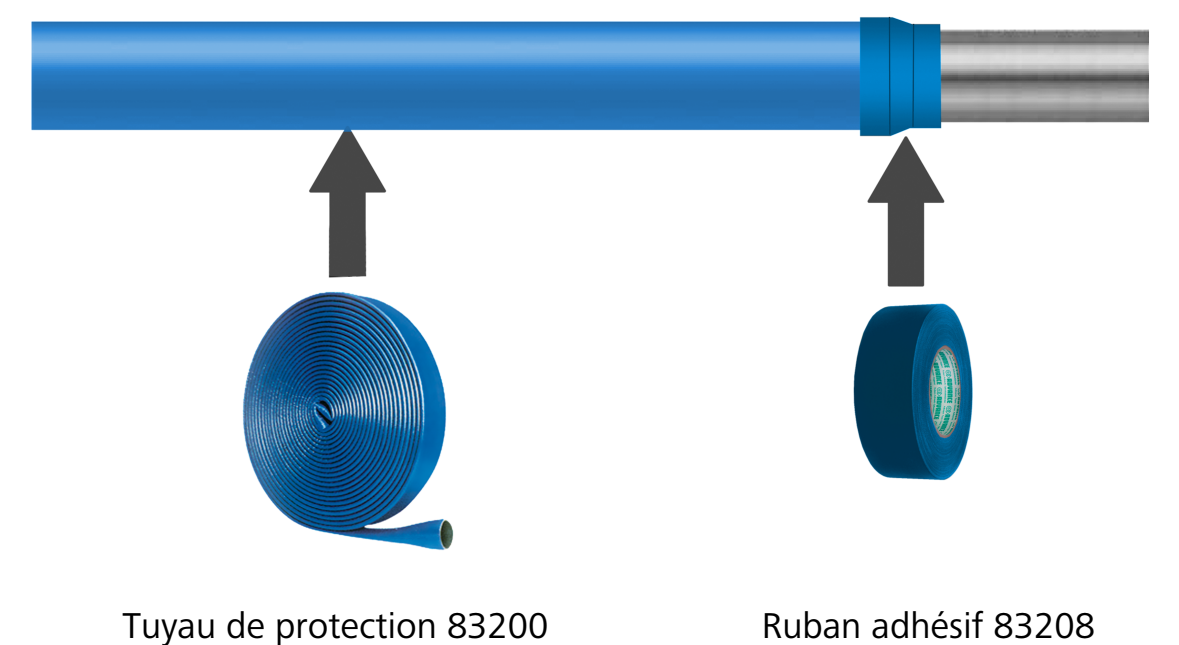

Pour toutes les situations mentionnées, l’installation (tuyaux et raccords) doit être protégée comme il se doit par des matériaux d’isolation sans chlorure. Durant la phase de construction en particulier, il existe un risque accru que de l’humidité se dépose sur les conduites non protégées, ce qui se traduit ultérieurement par des dommages de corrosion.

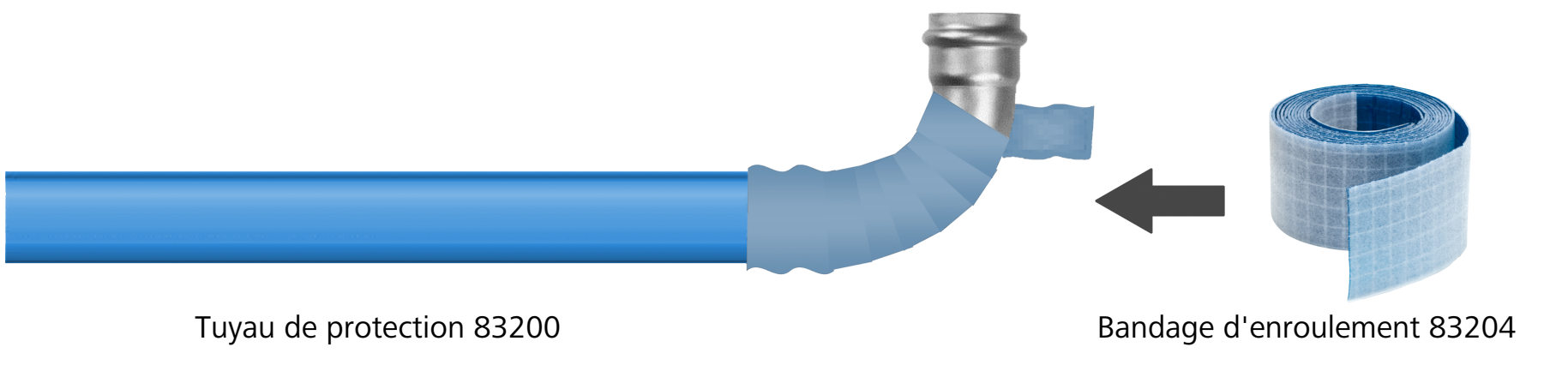

Dans les zones menacées, il est recommandé de recourir à l’utilisation du tuyau de protection 83200.

Les extrémités doivent être étanchéifiées contre la pénétration d’eau sous le gainage, p. ex. avec le ruban adhésif 83208.

5.8 Compensation équipotentielle

Les conduites en métal sont conductrices d’électricité. Il faut donc les inclure dans la compensation équipotentielle.

Lorsque sont posés des systèmes de conduite ou des éléments s’y rapportant, ou lors de leur remplacement dans le cadre d’un assainissement, il faut faire contrôler la compensation équipotentielle par un électricien.

5.9 Transport et stockage des tuyaux, raccords et robinetteries

Pour le stockage et le transport des composants de système, il faut tenir compte des remarques suivantes:

1. Mettre les matériaux à l’abri de toutes influences environnementales (poussières, humidité, chaleur, gel, rayonnement UV, agents chimiques).
2. Stocker séparément les matériaux différents (W3/C2:2020, 7.4).
3. Attendre de déballer et d’enlever les capes de protection jusqu’au moment de leur utilisation.
4. Protéger les parties non terminées de l’installation contre la pénétration de poussières en les obturant avec des capes et bouchons de fermeture.
5. Munir les tuyaux, raccords et robinetteries de bouchons d’obturation ou de dispositifs similaires pour les protéger contre la pénétration de saletés.

5.10 Outillage

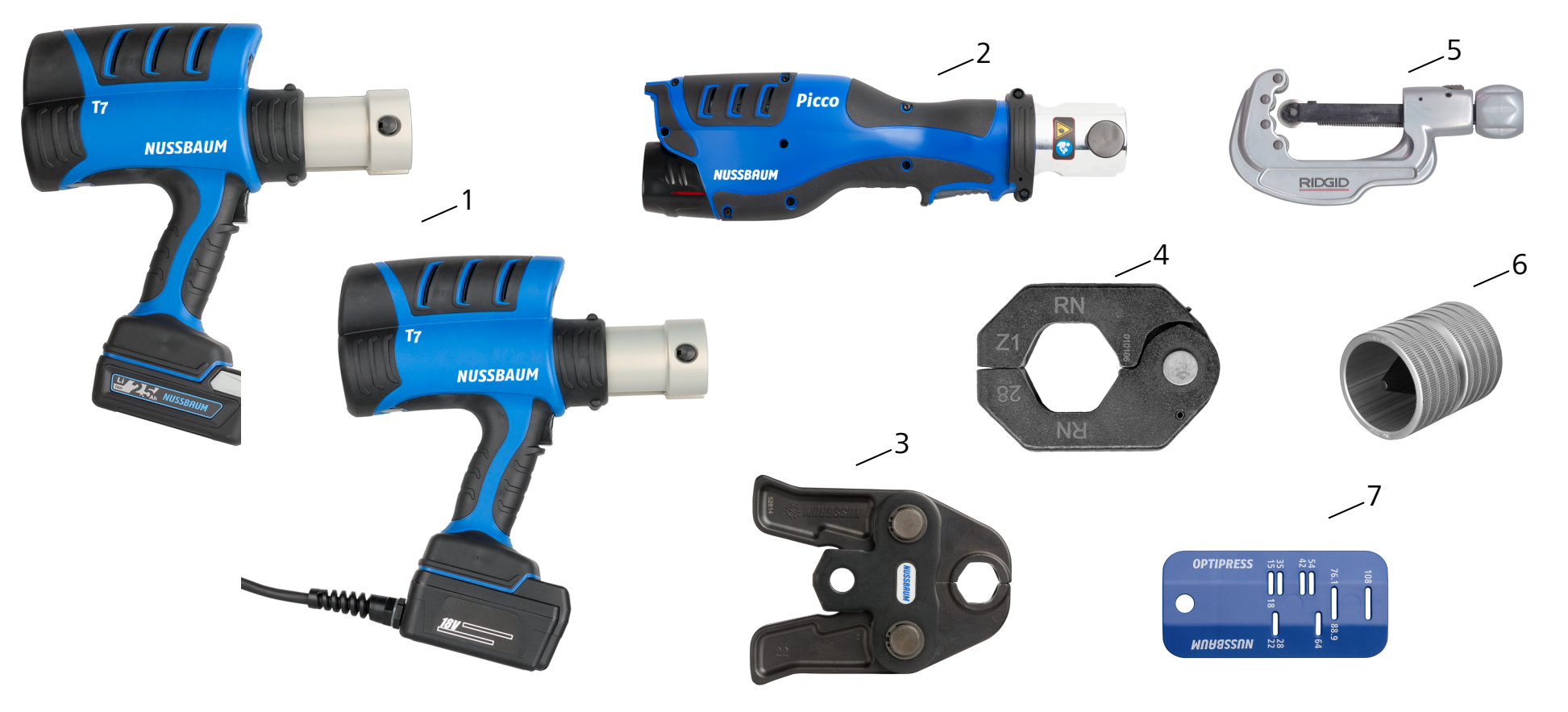

Avec les pinces à sertir électro-hydrauliques de Nussbaum, on peut assembler, pour tous les diamètres, les robinetteries et raccords de la gamme Optipress. Pour chaque dimension, il existe des mâchoires système de Nussbaum appropriées.

La pince à sertir type 7 (32 kN) s’utilise aussi bien sur secteur qu’accumulateur; elle est conçue pour les dimensions de 15 à 108. D’un poids de 1.82 kg, la pince à sertir Picco IV à accumulateur (24 kN) est particulièrement légère et compacte. Elle est utilisée pour les dimensions de 15 à 35.

Optipress-Outil de marquage

N° d'article: 81099

Ebavureur

N° d'article: 81096

Axe

N° d'article: 81092

Coffret pour anneaux de sertissage Optipress

N° d'article: 83152

Optipress-Mâchoire

N° d'article: 83021

Pince à sertir Picco IV

N° d'article: 83110

Pince à sertir type 7

N° d'article: 83100

autres produits

5.11 Fixation des tuyaux

Les tuyaux peuvent être fixés par des colliers du programme de livraison de Nussbaum. Les intervalles entre les points de fixation des tuyaux figurent dans le tableau ci-dessous.

Pour la fixation des tuyaux, il convient de tenir compte des points suivants:

• Assurer l’isolation phonique au moyen de colliers à garniture exempts de chlorure.

• Des distances trop importantes entre les fixations peuvent entraîner des vibrations et par conséquent provoquer des nuisances sonores.

Pour des informations détaillées à ce sujet, consulter le document «Thématiques protection acoustique» de Nussbaum, 👉 Thématiques 261.0.052.

Valeurs indicatives des intervalles entre les points de fixation de tuyaux en acier inoxydable et de tuyaux en acier galvanisé

5.12 Pose des tuyaux

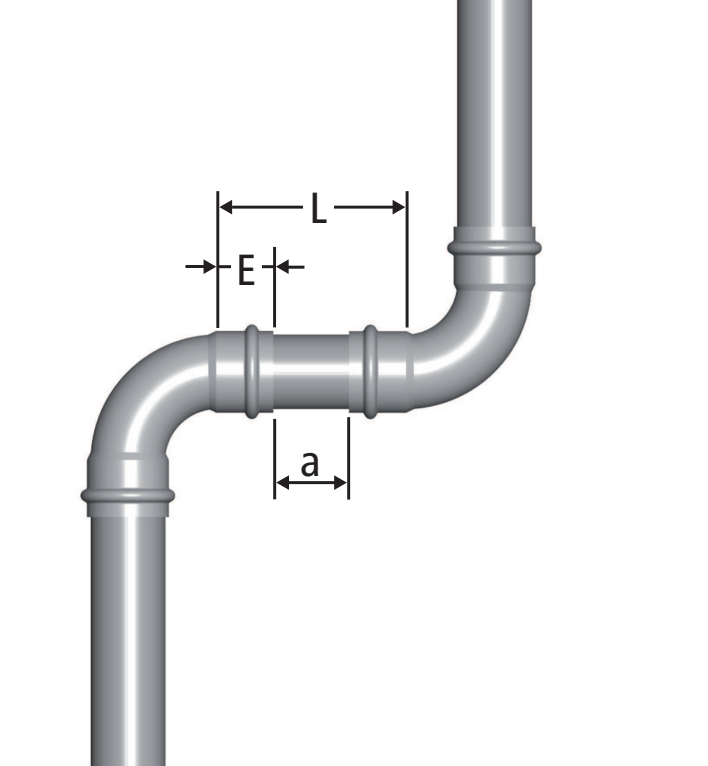

5.12.1 Longueur minimale du tuyau entre deux sertissages

Pour que le sertissage assure sa fonction d’étanchéité, il faut observer un espace minimal entre deux sertissages. Celui-ci est fonction du diamètre du tuyau.

Longueur minimale du tuyau entre deux sertissages

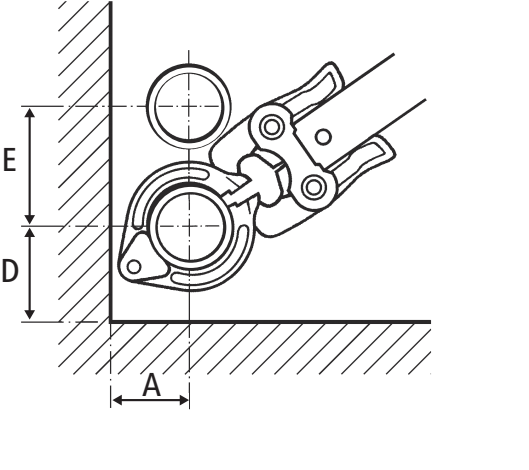

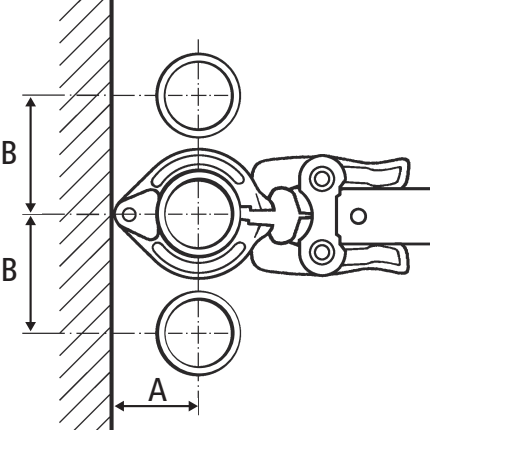

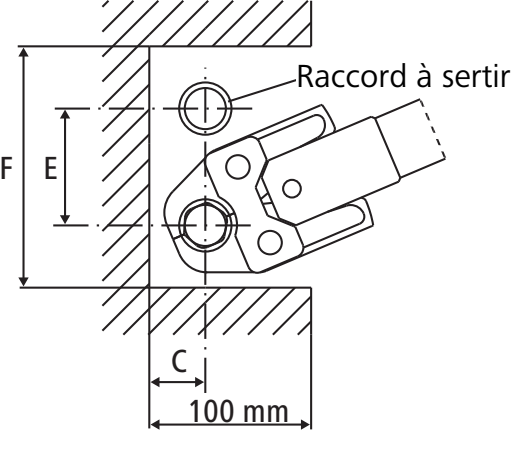

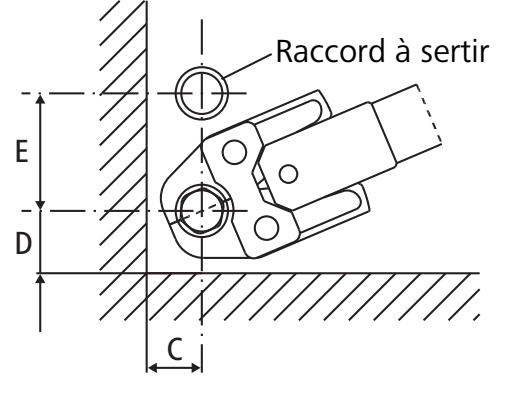

5.12.2 Espace minimal nécessaire à l’exécution d’un sertissage

Afin d’assurer un montage sans complications, il faut tenir compte, lors de l’élaboration des plans, des distances minimales à observer entre les conduites, ainsi qu’entre les conduites et les murs ou plafonds.

Distances minimales, voir tableau ci-dessous.

Optipress jusqu’à Ø 54 mm

Optipress Ø 64 à 108 mm

Distances minimales

Distances minimales

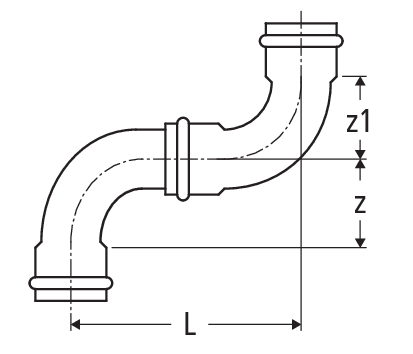

5.12.3 Cotes pour combinaisons de raccords à sertir Optipress-Gaz

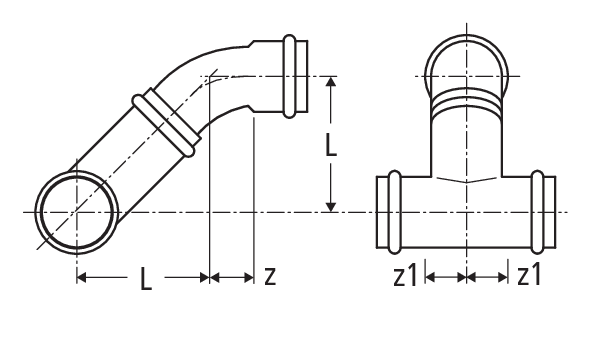

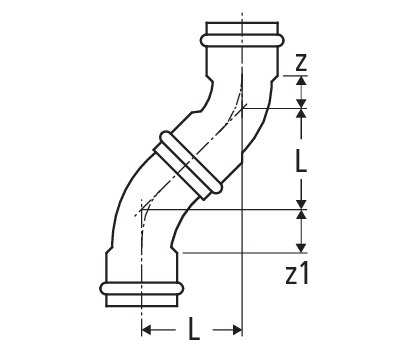

Combinaison Optipress-Gaz 88000 / 88001
15			18			22			28			35			42			54			64			76.1			88.9			108
L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1
56	16	16	59	18	18	76	26	26	93	34	34	95	33	33	138	50	50	172	65	65	211	84	84	246	99	99	277	115	115	333	138	138

Combinaison Optipress-Gaz 88003 / 88004
15			18			22			28			35			42			54			64			76.1			88.9			108
L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1
26	7	7	28	7	7	33	11	11	37	14	14	40	15	15	57	21	21	68	27	27	86	39	39	98	46	46	107	52	52	127	61	61

Combinaison Optipress-Gaz 88000 / 88004
15			18			22			28			35			42			54			64			76.1			88.9			108
L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1
33	16	7	35	18	7	43	26	11	52	34	14	53	33	15	77	50	21	95	65	27	117	84	39	136	99	46	151	115	52	182	138	61

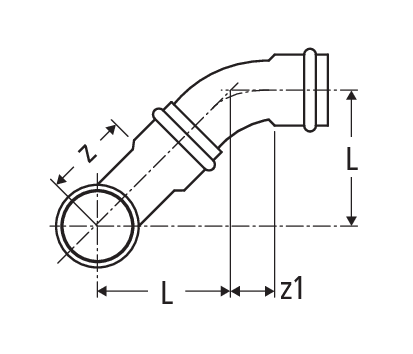

Combinaison Optipress-Gaz 88010 / 88001
	15			18			22			28			35			42			54			64			76.1			88.9			108
	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1
15	62	16	19	—	—	—	65	16	22	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
18	—	—	—	64	18	21	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
22	—	—	—	—	—	—	77	26	24	81	26	23	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
28	—	—	—	—	—	—	—	—	—	88	34	28	92	34	27	96	34	25	102	34	21	—	—	—	—	—	—	—	—	—	—	—	—
35	—	—	—	—	—	—	—	—	—	—	—	—	89	33	27	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
42	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	120	50	32	126	50	29	—	—	—	—	—	—	—	—	—	—	—	—
54	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	146	65	39	—	—	—	—	—	—	—	—	—	—	—	—
64	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	175	84	46	—	—	—	—	—	—	—	—	—
76.1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	201	99	51	—	—	—	—	—	—
88.9	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	223	115	57	—	—	—
108	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	265	138	67

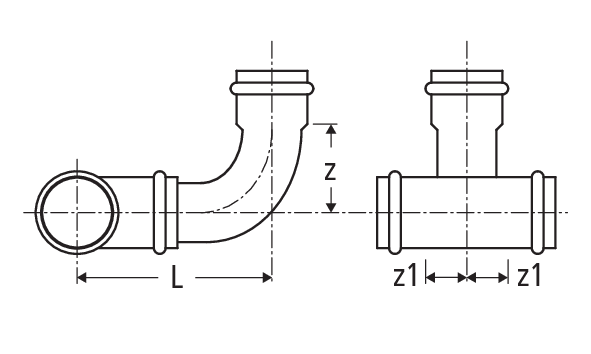

Combinaison Optipress-Gaz 88010 / 88004
	15			18			22			28			35			42			54			64			76.1			88.9			108
	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1	L	z	z1
15	37	7	19	—	—	—	39	7	22	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
18	—	—	—	38	7	21	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
22	—	—	—	—	—	—	44	11	24	47	11	23	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
28	—	—	—	—	—	—	—	—	—	48	14	28	51	14	27	54	14	25	58	14	21	—	—	—	—	—	—	—	—	—	—	—	—
35	—	—	—	—	—	—	—	—	—	—	—	—	49	15	27	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—
42	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	64	21	32	69	21	29	—	—	—	—	—	—	—	—	—	—	—	—
54	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	76	27	39	—	—	—	—	—	—	—	—	—	—	—	—
64	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	92	39	46	—	—	—	—	—	—	—	—	—
76.1	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	104	46	51	—	—	—	—	—	—
88.9	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	113	52	57	—	—	—
108	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	134	61	67

5.13 Tronçonnage des tuyaux

Les tuyaux peuvent être tronçonnés à l’aide d’une scie à métaux à dents fines, d’un coupe-tube (avec molette spéciale pour acier inoxydable), d’une scie circulaire ou à ruban automatique (avec lame spéciale pour acier inoxydable).

Les découpes mal réalisées peuvent provoquer des dommages de corrosion. C’est pourquoi il convient de tenir compte des points suivants:

• Aucun lubrifiant ne doit être utilisé.

• Il est interdit de couper les tuyaux à la longueur voulue avec un chalumeau.

• Il est permis de couper les tuyaux à la longueur voulue avec des disques de coupe adaptés.

• Les décolorations dues à la chaleur (couleurs de recuit) résultant de la pression ou d’une vitesse de rotation trop élevée doivent être entièrement éliminées.

• Avant l’insertion dans les raccords à sertir, ébavurer et nettoyer soigneusement l’intérieur et l’extérieur du tuyau.

• Nussbaum recommande d’utiliser des outils de coupe conçus pour le matériau.

5.14 Cintrage des tuyaux

Le cintrage à chaud de tuyaux en acier inoxydable et de tuyaux en acier est interdit. Les tuyaux système peuvent être cintrés à froid avec une machine à cintrer appropriée.

Le rayon minimum de cintrage ne doit pas être inférieur à r = 3.5 × diamètre extérieur du tuyau (D).

En outre, si un raccord à sertir doit être placé près d’un cintrage, il faut veiller à maintenir une longueur rectiligne de tuyau cylindrique suffisante (valeur indicative 50 mm) pour assurer l’emboîtement.

5.15 Réaliser un assemblage Optipress

La notice pour la réalisation d’un assemblage Optipress est disponible sur www.nussbaum.ch, 👉 Instructions de montage 299.1.007.

5.16 Raccords filetés

Dans les systèmes d’installation utilisant des raccords à sertir avec filetage, il faut d’abord réaliser les raccords avant de procéder au sertissage, afin d’éviter toute tension éventuelle durant l’opération.

En présence de raccords filetés en aciers inoxydables, il existe un risque de soudage à froid ou de grippage lorsque deux matériaux identiques tels que 1.4401 sont utilisés. Pour éviter ce phénomène, il faut appliquer une graisse appropriée sur ce type de raccord.

L’application sur les raccords filetés de produits d’étanchéité contenant des chlorures peut entraîner des dommages par la corrosion. Pour l’étanchéité des raccords filetés, il faut donc utiliser uniquement du chanvre usuel ne contenant pas de chlore et des produits d’étanchéité sans chlorure. Les rubans d’étanchéité pour filetage en matière synthétique comme p. ex. le PTFE sont à proscrire.

5.17 Raccords à bride

Dans les systèmes d’installation qui présentent des raccords à bride ou à visser, il faut toujours s’occuper d’abord des assemblages à bride et des raccords puis effectuer ensuite les sertissages.

En présence de raccords à bride avec boulons et écrous en aciers inoxydables, il existe un risque de soudage à froid ou de grippage lorsque deux matériaux identiques tels que 1.4401 sont utilisés. Pour éviter ce phénomène, Nussbaum recommande l’utilisation du set de boulons à tête hexagonale 90058 avec écrous à revêtement spécial.

5.17.1 Assemblage des raccords à brides

1. Avant usage, nettoyer la surface d’étanchéité et le joint.
2. S’assurer que le joint repose correctement sur la surface d’étanchéité.

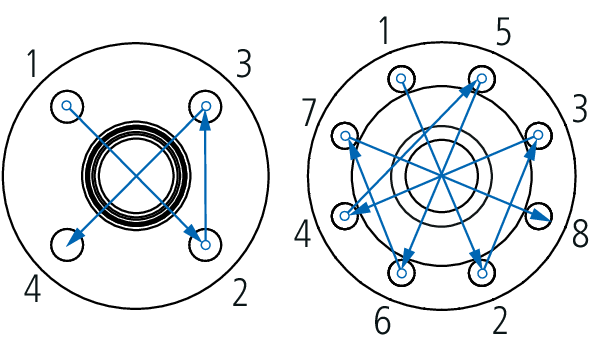

3. Fixer les vis. Toujours utiliser toutes les vis, mais les serrer au fur et à mesure et de façon croisée (voir figure).



5.18 Essai de pression

Il faut effectuer un essai de pression avant la mise en service. Lors des essais d’étanchéité des raccords deNussbaum, les fuites doivent être localisées uniquement avec le spray de détection des fuites de Nussbaum 83186.

Pour des informations détaillées sur l’essai de pression, se reporter au document Nussbaum «Thématiques – Essai de pression pour installations de conduites», 👉 Thématique 299.1.056.

Spray de détection des fuites

N° d'article: 83186
