3.1 Caractéristiques techniques

3.1.1 Statique

Le système Optivis est stable et sûr. Sa sécurité statique est maximale, quelle que soit la situation de montage et la hauteur du local.

Le système Optivis ne doit pas faire office de mur porteur.

Les sollicitations auxquelles le système est soumis sont plus ou moins fortes selon l’appareil sanitaire monté.

Après le parement, le système Optivis résiste aux sollicitations suivantes:

* S’applique au poids à l’usage et au poids propre de l’appareil

3.1.2 Protection incendie

Le système Optivis répond aux exigences de protection incendie actuelles selon l’AEAI.

Pour des informations détaillées à ce sujet, consulter le document «Thématiques protection incendie» de Nussbaum, 👉 Thématique 299.1.050.

3.1.3 Protection acoustique

Le système Optivis système répond aux exigences d’isolation phonique selon SIA 181 - 01.11.2020.

Pour des informations détaillées à ce sujet, consulter le document «Thématiques protection acoustique» de Nussbaum, 👉 Thématiques 261.0.052.

3.2 Composants de système

Optivis-Tec est une solution système de construction légère et flexible, conçue pour réaliser des cadres de montage ou cloisons de séparation à hauteur partielle ou à hauteur du local, ou encore des panneaux de séparation et des constructions isolées.

Composants	Matériau	Utilisation et application
Optivis-Tec-Profilé 71040	Acier galvanisé	Pour cadres de montage ou cloisons de séparation à hauteur partielle ou à hauteur du local. 5 m ou 3 m de long, ouvert d’un côté et avec perforations tous les 30 cm pour fixation au mur et au sol. Le profilé Optivis-Tec fait 4 × 4 cm.
Optivis-Tec-Pièce d'assemblage 71041	Acier galvanisé	Pour l’assemblage de profilés Optivis-Tec 45° ou 90°. Equipé d’un filetage permettant la pose de colliers ou l’ajustement en profondeur de la construction murale, avec une tige filetée courante M10.
Optivis-Tec-Pièce d'assemblage de protection contre le bruit 71042	Acier galvanisé	Pour l’assemblage de profilés Optivis-Tec utilisés pour des cloisons de séparation devant répondre à des exigences d’isolation acoustique. Pour obtenir une protection acoustique optimale assurée par un découplage des bruits solidiens.
Optivis-Tec-Pièce d'assemblage parallèle 71043.21	Acier galvanisé	Pour l’assemblage de profilés Optivis-Tec. Profondeur de montage 8 à 14.5 cm.
Optivis-Tec-Equerre de fixation 71045	Acier galvanisé	Pour la fixation au sol d’éléments Optivis-Tec préfabriqués afin de compenser des irrégularités du sol d’une épaisseur jusqu’à 3 cm, y c. matériel de fixation. Raccord au profilé Optivis-Tec au moyen du set d’ancrage Optivis 72004.
Optivis-Tec-Fixation murale 71047	Acier galvanisé	Pour la fixation au mur d’éléments Optivis-Tec préfabriqués.
Optivis-Tec-Elément insonorisant 71049	Elastomère	Pour profilés et équerres de fixation afin d’assurer une protection acoustique optimale.

Composants du système Optivis-Tec

A la base du montage de cadres de montage ou cloisons de séparation, il y a les profilés Optivis-Tec et les pièces d’assemblage Optivis-Tec.

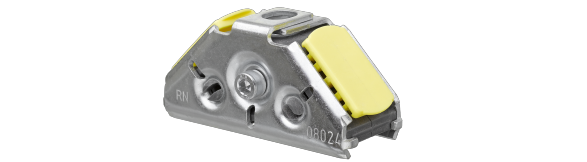

Optivis-Tec-Pièce d'assemblage de protection contre le bruit

N° d'article: 71042

Optivis-Set d'ancrage

N° d'article: 72004

Optivis-Tec-Equerre de fixation

N° d'article: 71045

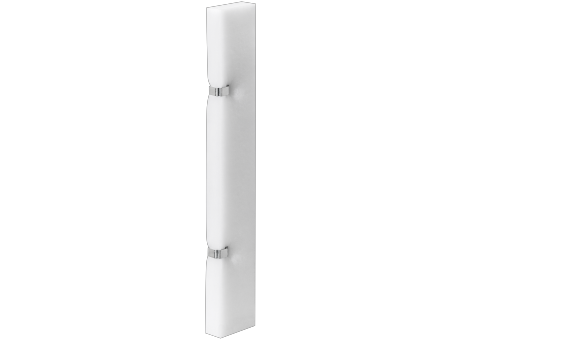

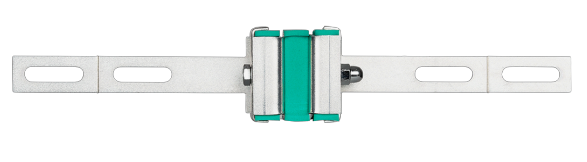

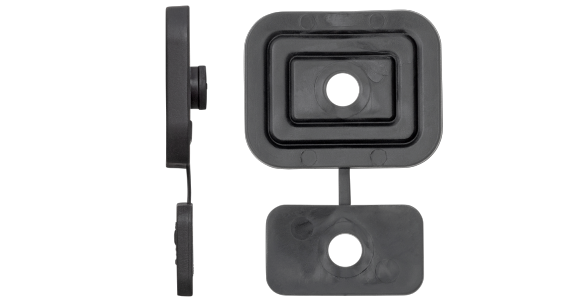

Optivis-Tec-Elément insonorisant

N° d'article: 71049

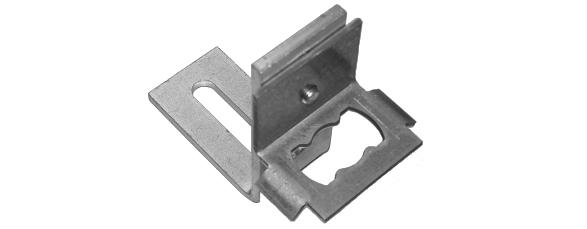

Optivis-Tec-Fixation murale

N° d'article: 71047

Optivis-Tec-Pièce d'assemblage parallèle

N° d'article: 71043

Optivis-Tec-Pièce d'assemblage

N° d'article: 71041

Optivis-Tec-Profilé

N° d'article: 71040

autres produits

3.2.1 Accessoires

Pour les montages spéciaux, on dispose des accessoires suivants:

Accessoires	Matériau	Utilisation et application
Optivis-Tec-Articulation 71044	Acier galvanisé	Pour un assemblage angulaire de 0° à 180° en continu. Convient pour le montage de profilés dans des pièces mansardées ou comme pièce de liaison entre deux pièces d’assemblage Optivis-Tec pour la fixation de gabarits de montage. Filetage: M10
Optivis-Set de fixation 72000	Laiton	Pour le montage de colliers, utilisable avec gabarit de montage Optivis-Tec et rail de fixation Optivis-Tec, comprenant 2 écrous d’ancrage, tige filetée M8 x 35 et écrou.
Matériel de fixation
Optivis-Tec-Clé Inbus 72025	Acier galvanisé Matière synthétique	Pour la fixation de profilés Optivis-Tec et d’équerres de fixation Taille 5
Optivis-Vis avec tampon 71057	Acier galvanisé Matière synthétique	Pour la fixation de profilés Optivis-Tec et d’équerres de fixation 8 × 60
Optivis-Vis à béton 71058	Acier	Avec rondelle pour la fixation de profilés Optivis et d’équerres de montage dans le béton, cheville inutile, perçage de 6 mm 6 × 40

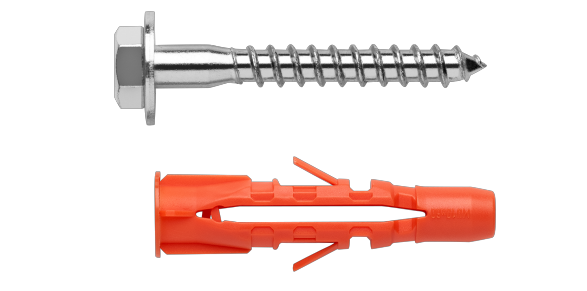

Optivis-Vis de construction en bois 71059	Acier	Avec rondelle pour fixation de profilés Optivis et d’équerres de montage dans des assemblages de bois 8 × 40

Accessoires pour système Optivis

Pour répondre à diverses spécifications, des modules Optivis spéciaux sont disponibles. Ils peuvent être complétés par d’autres modules, supports pour robinetterie et accessoires:

• Boîtiers lavabo à montage caché pour Optivis

• Boîtiers robinetterie à montage caché

• Modules lavabos

• Modules WC

• Modules urinoirs

• Accessoires pour montage sans entraves à la mobilité

• Eléments de protection acoustique

• Plaques de recouvrement

• Matériel de fixation pour applications spéciales

Pour toute information complémentaire sur les accessoires, consulter le catalogue Nussbaum.

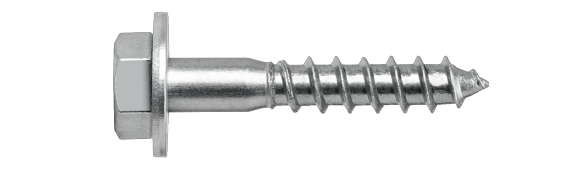

Optivis-Vis de construction en bois

N° d'article: 71059

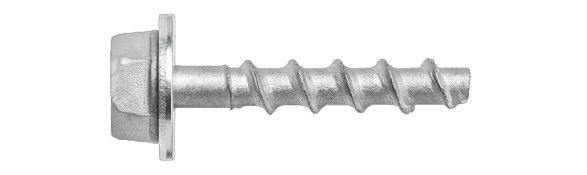

Optivis-Vis à béton

N° d'article: 71058

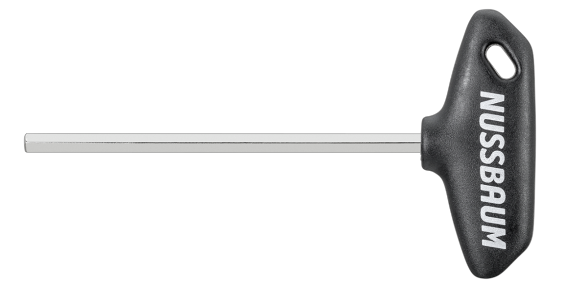

Optivis-Tec-Clé Inbus

N° d'article: 72025

Optivis-Vis avec tampon

N° d'article: 71057

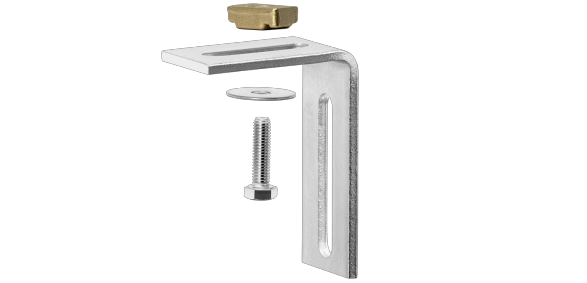

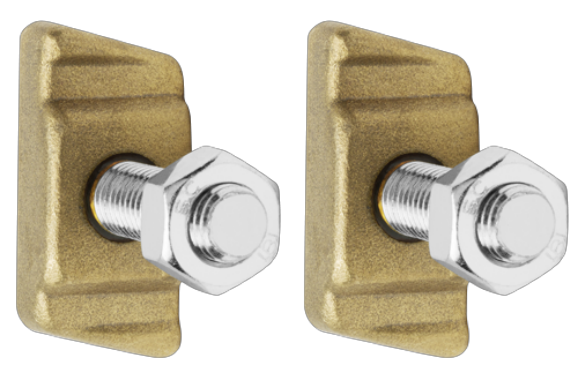

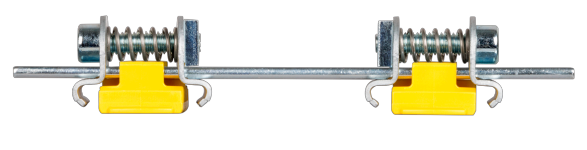

Optivis-Set de fixation

N° d'article: 72000

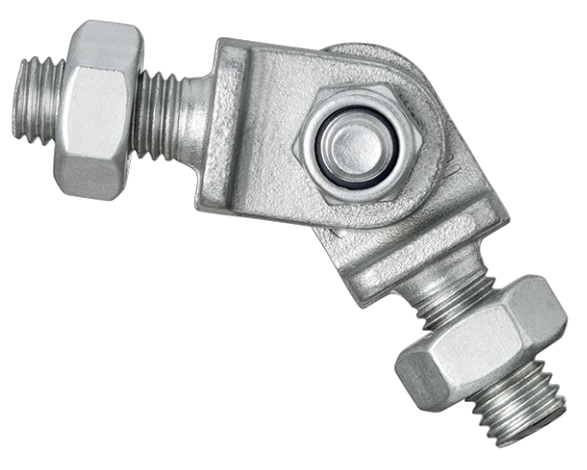

Optivis-Tec-Articulation

N° d'article: 71044

autres produits

3.3 Domaines d'utilisation

Le système Optivis convient pour des solutions standard et pour l’aménagement personnalisé de locaux sanitaires. Il s’utilise tant pour le neuf que pour l’ancien, pour la réalisation de cadres de montage et de cloisons de séparation ainsi que pour le montage dans des pièces mansardées, quelle qu’en soit l’inclinaison.

Les murs de soutien suivants conviennent pour les constructions avec cadres de montage associés au système Optivis:

• Murs en maçonnerie

• Murs en béton

• Cloisons à ossature métallique ou en bois

Le système Optivis est autoporteur et, dans le cadre d’un système, il peut s’utiliser aussi comme cloison de séparation ou cloison de séparation isolée.

3.4 Variantes de montage

La construction avec cadres de montage associée au système Optivis peut être réalisée comme suit:

• Montage sur place (montage sur chantier): Les profilés sont montés aux endroits prédéfinis, à même le mur ou le sol.

• Préfabrication: La majeure partie du système porteur est préfabriquée à l’extérieur de l’emplacement prévu. Il suffira alors de fixations au mur et au sol pour visser le système au mur.

Variantes de montage	Montage sur chantier	Préfabrication

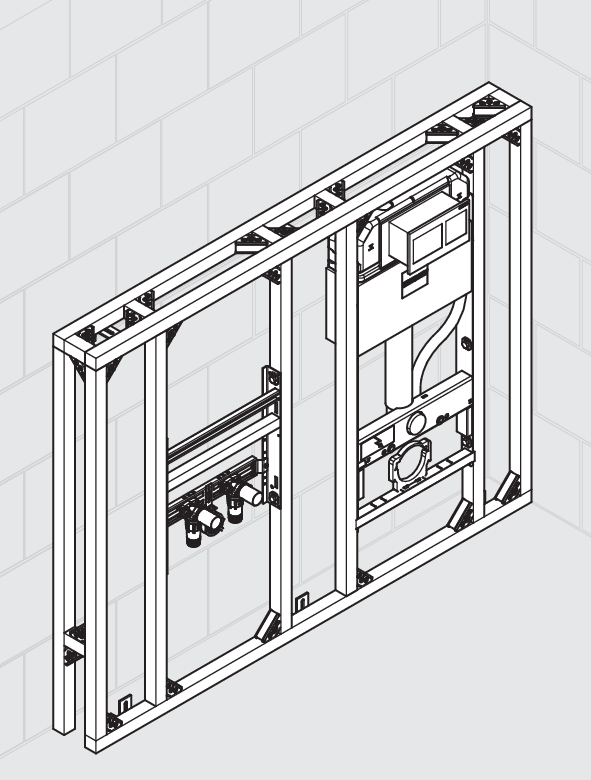

Cadre de montage à hauteur partielle

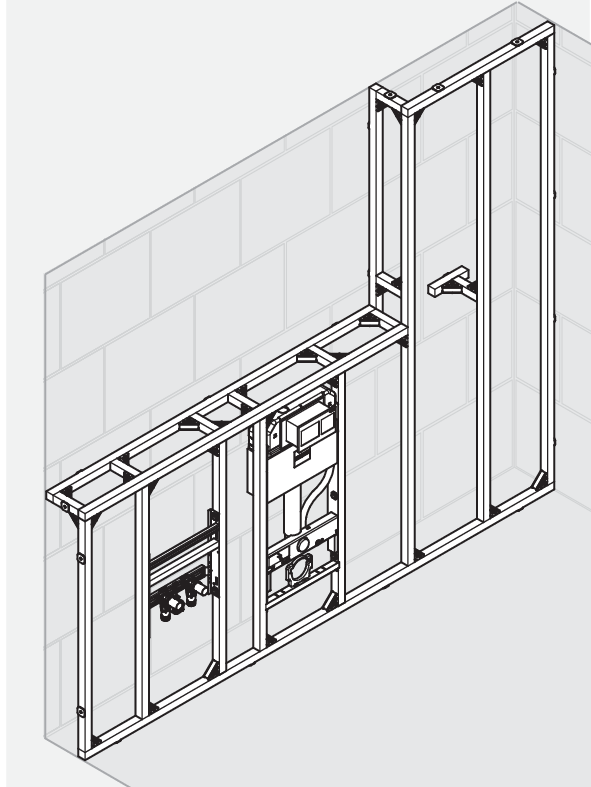

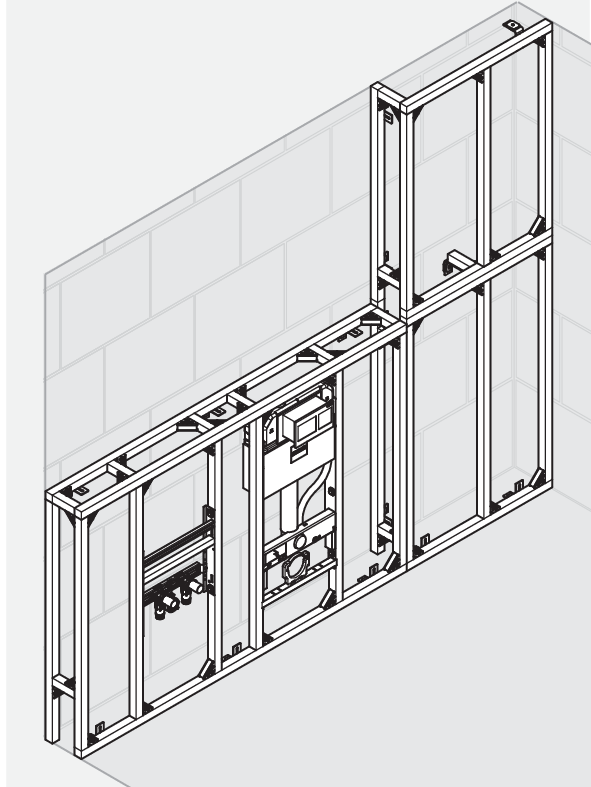

Cadre de montage à hauteur de pièce et à hauteur partielle avec surface de rangement
Cadre de montage à hauteur de pièce
Cloison de séparation à hauteur de pièce
Cloison isolée
Local mansardé		–

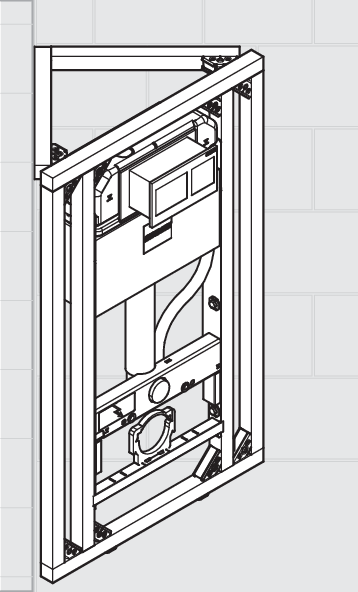

Montage en angle		–

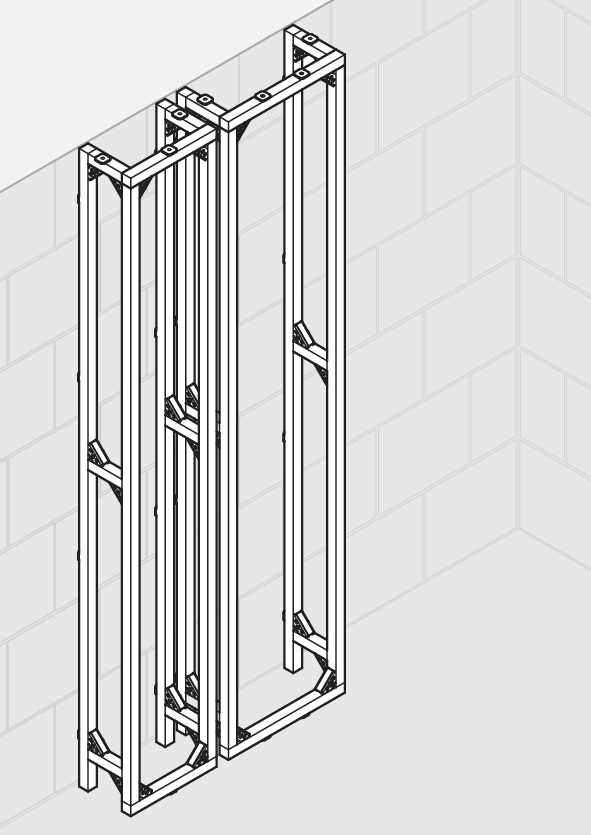

Gaines montantes à séparation thermique		–

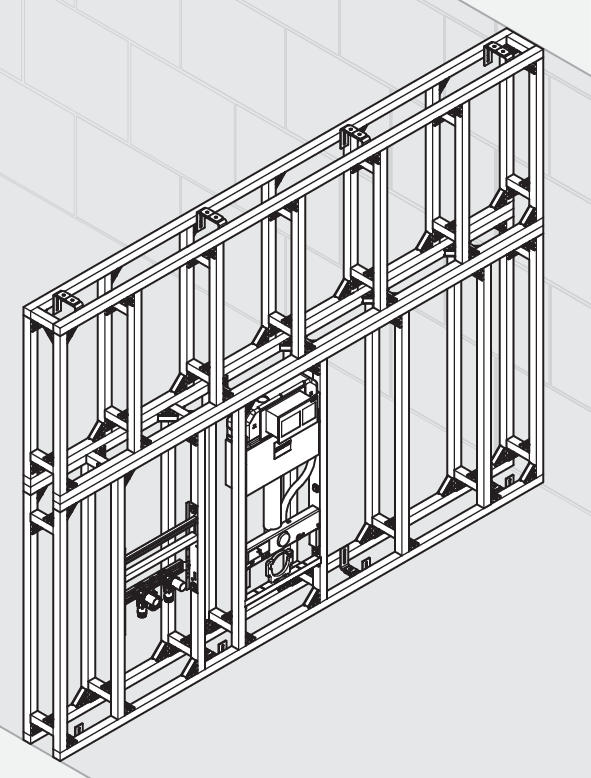

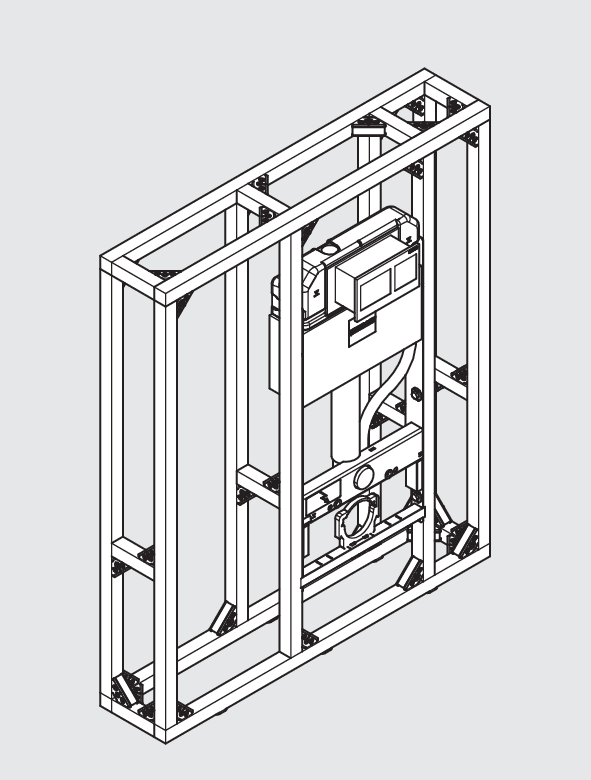

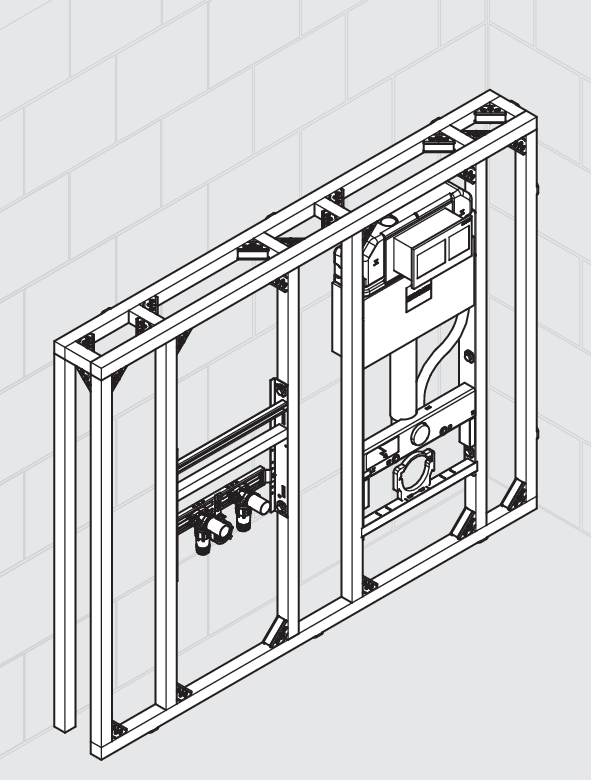

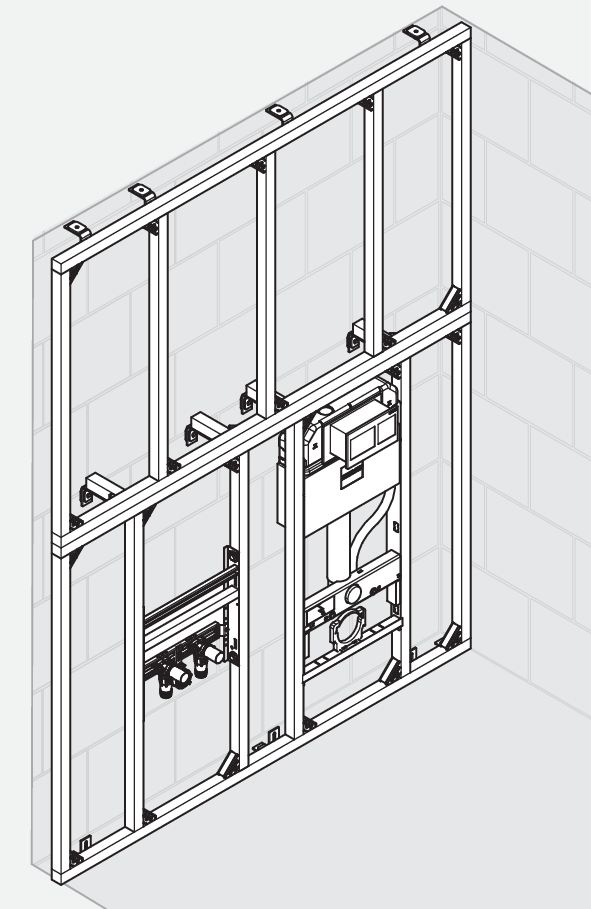

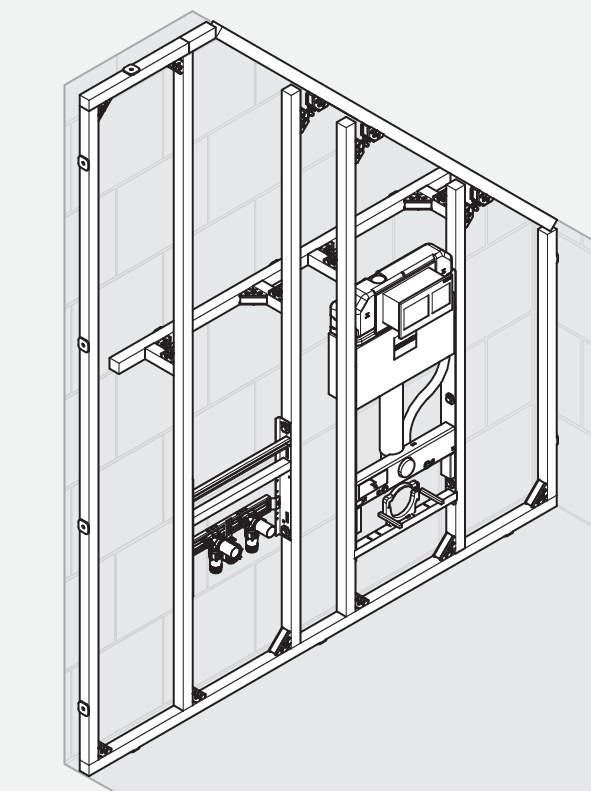

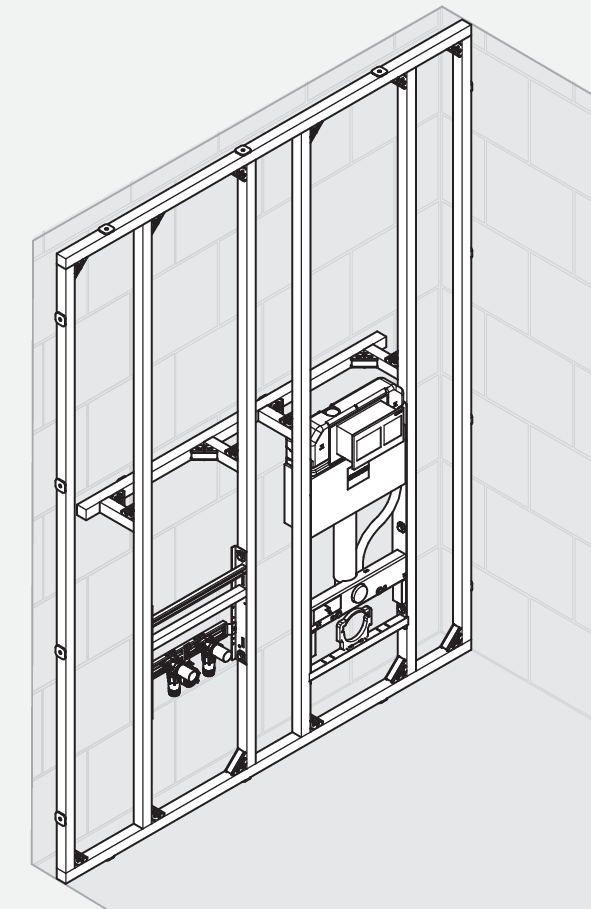

Structures avec le système Optivis lors du montage sur chantier et pour la préfabrication
