Fiche technique - Garniture de robinetterie
261.0.082 / V1

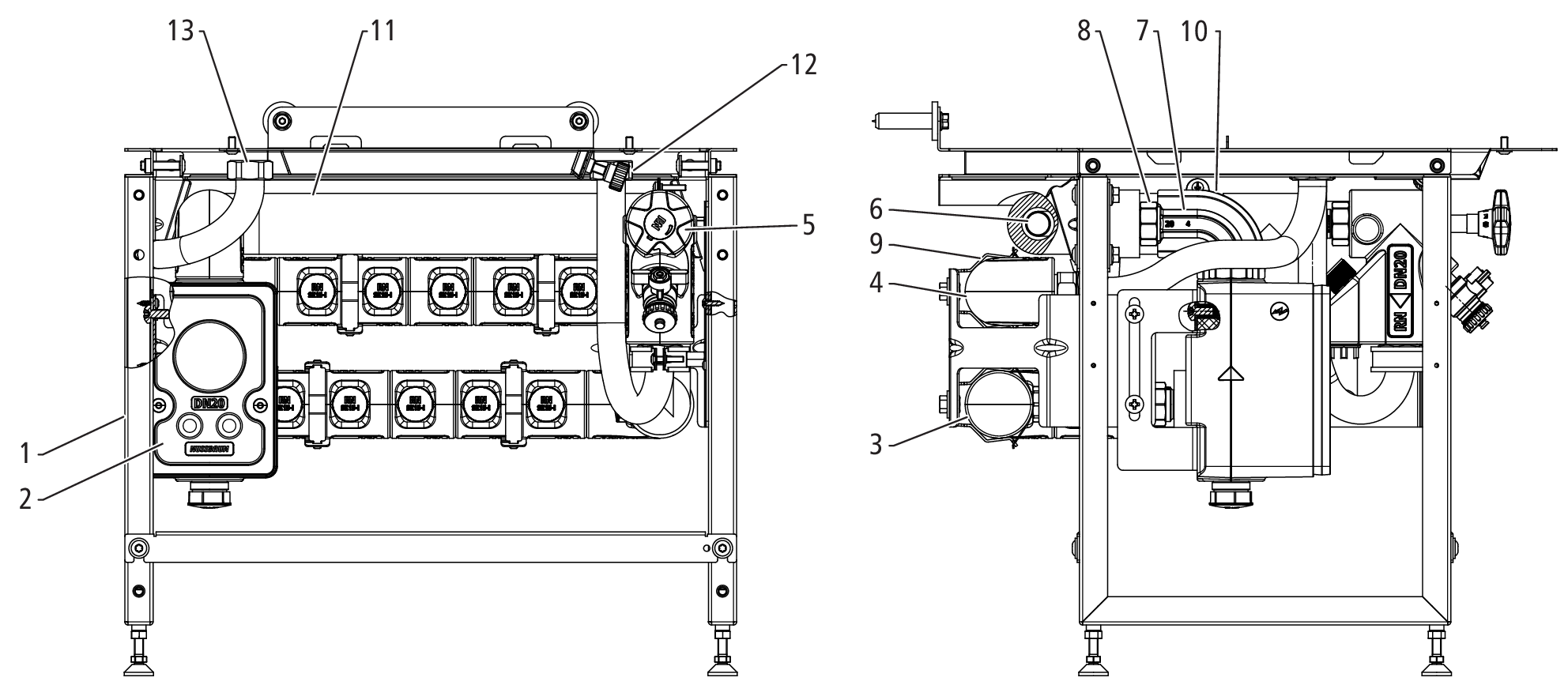

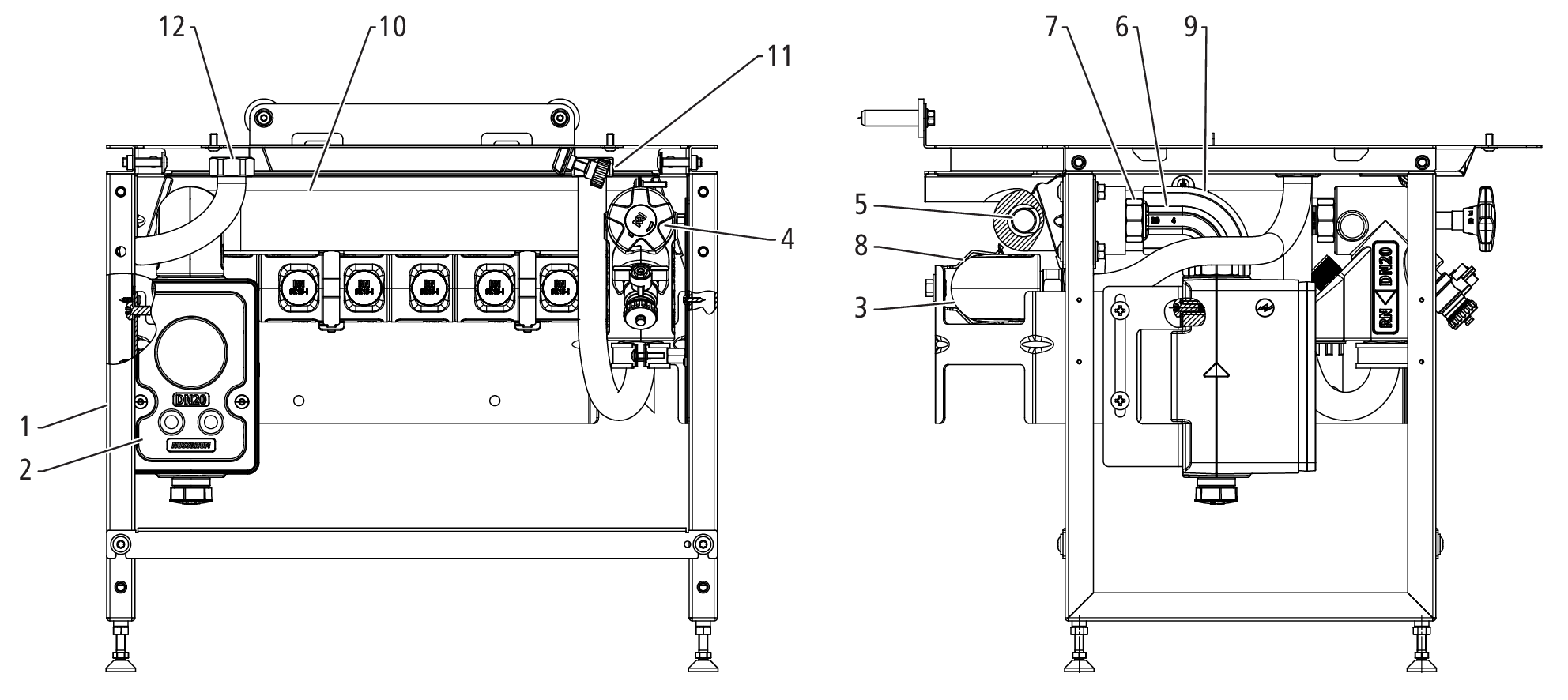

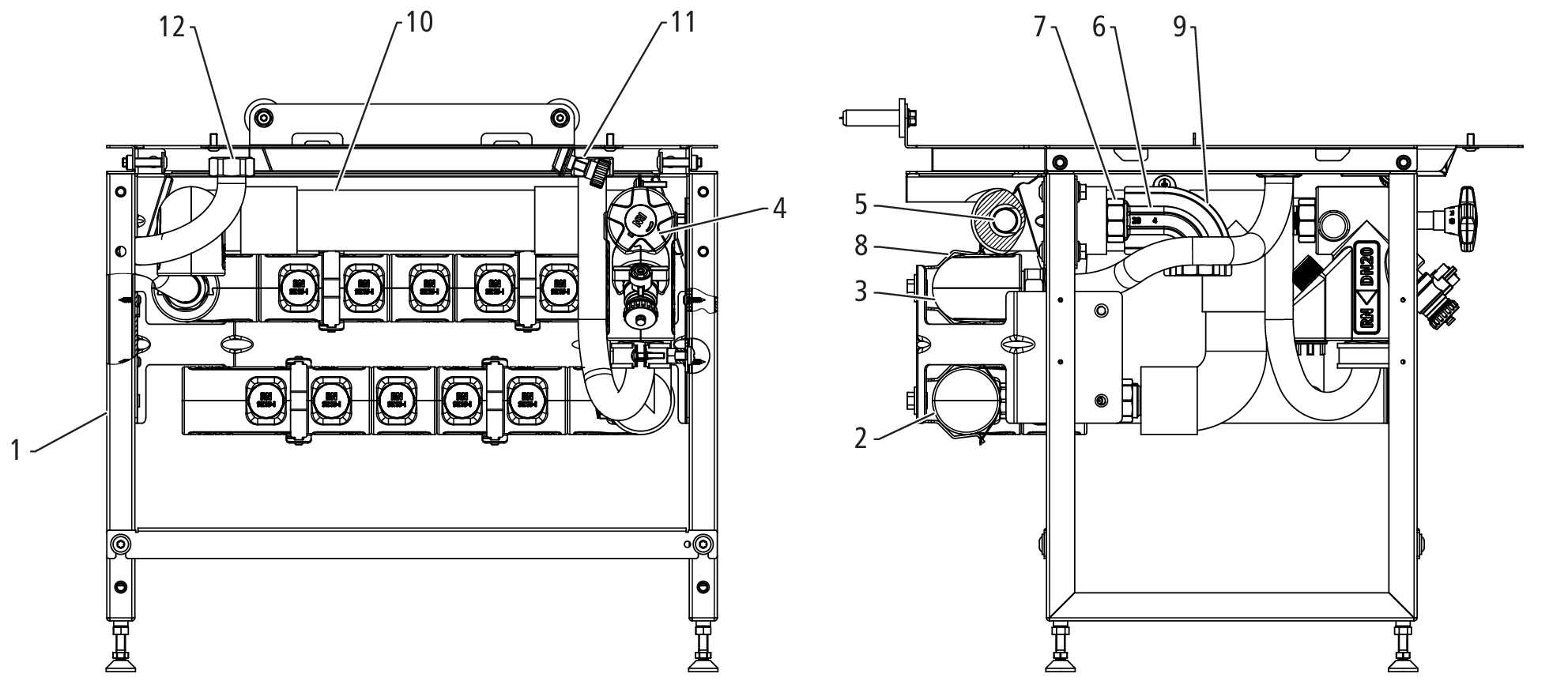

1 Structure du produit et matériaux
|
1 |
Soubassement |
Divers |
|
2 |
Boîtier robinetterie UP |
Divers |
|
3 |
Distributeur d’eau froide |
Divers |
|
4 |
Distributeur d’eau chaude |
Divers |
|
5 |
Groupe de sûreté |
Divers |
|
6 |
Tuyau cintré |
Acier inoxydable 1.4401 |
|
7 |
Raccord OP22Â SK20 |
Divers |
|
8 |
Supports pour robinetterie |
DX51D |
|
9 |
Equerre de support |
DX51D |
|
10 |
Collier |
Divers |
|
11 |
Clip de maintien |
Divers |
|
12 |
Coudes |
Divers |
|
13 |
Boîtier isolant |
EPP 60Â g/l |
|
14 |
Tuyau Armaflex |
Mousse élastomère FEF |
|
15 |
Tuyau Armaflex |
Mousse élastomère FEF |
|
16 |
Tuyau flexible |
Divers |
|
17 |
Tuyau flexible |
Divers |
|
18 |
Vis ISO 7045 M8 × 10 mm |
Acier 4.8 |
|
19 |
Vis ISO 7045 M8 × 16 mm |
Acier 4.8 |
|
20 |
Vis à six pans creux Ø 4.2 × 16 mm |
Acier inoxydable |
|
1 |
Soubassement |
Divers |
|
2 |
Boîtier robinetterie UP |
Divers |
|
3 |
Distributeur d’eau chaude |
Divers |
|
4 |
Groupe de sûreté |
Divers |
|
5 |
Tuyau cintré |
Acier inoxydable 1.4401 |
|
6 |
Raccord OP22Â SK20 |
Divers |
|
7 |
Supports pour robinetterie |
DX51D |
|
8 |
Equerre de support |
DX51D |
|
9 |
Collier |
Divers |
|
10 |
Clip de maintien |
Divers |
|
11 |
Coudes |
Divers |
|
12 |
Boîtier isolant |
EPP 60Â g/l |
|
13 |
Tuyau Armaflex |
Mousse élastomère FEF |
|
14 |
Tuyau flexible |
Divers |
|
15 |
Tuyau flexible |
Divers |
|
16 |
Vis à six pans creux Ø4.2 × 16 mm |
Acier 4.8 |
|
17 |
Vis ISO 7045 M8 × 10 mm |
Acier 4.8 |
|
18 |
Vis ISO 7045 M8 × 16 mm |
Acier inoxydable |
