Fiche technique - Set de montage caché réducteur de pression
299.1.088 / V2

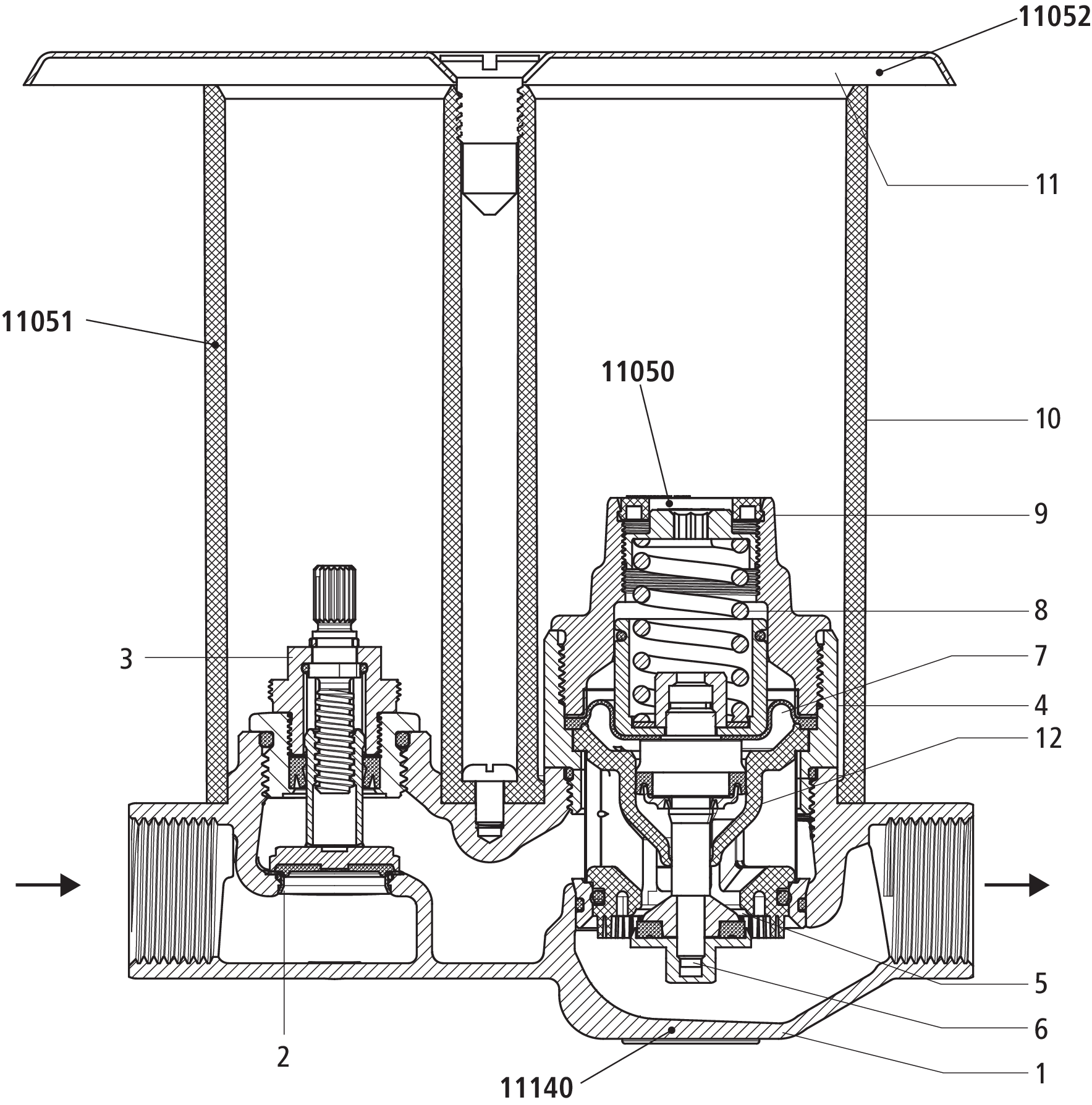

1 Structure du produit et matériaux
|
1 |
Corps avec patte de fixation |
Bronze CC499K |
|
2 |
Siège |
Acier inoxydable |
|
3 |
Tête complète |
Laiton |
|
4 |
Corps inférieur de la partie réductrice |
Laiton |
|
5 |
Siège |
Acier inoxydable |
|
6 |
Tige clapet |
Laiton/NBR |
|
7 |
Membrane façonnée |
Caoutchouc spécial |
|
8 |
Ressort de compression |
Acier à ressort |
|
9 |
Corps de la tête de soupape |
Bronze CC246E |
|
10 |
Double douille de protection |
Matière synthétique |
|
11 |
Calotte de fermeture |
Acier inoxydable |
|
12 |
Filtre |
Acier inoxydable |
