Instructions de montage - Câble d’interface pour set servomoteur Easy-Matic

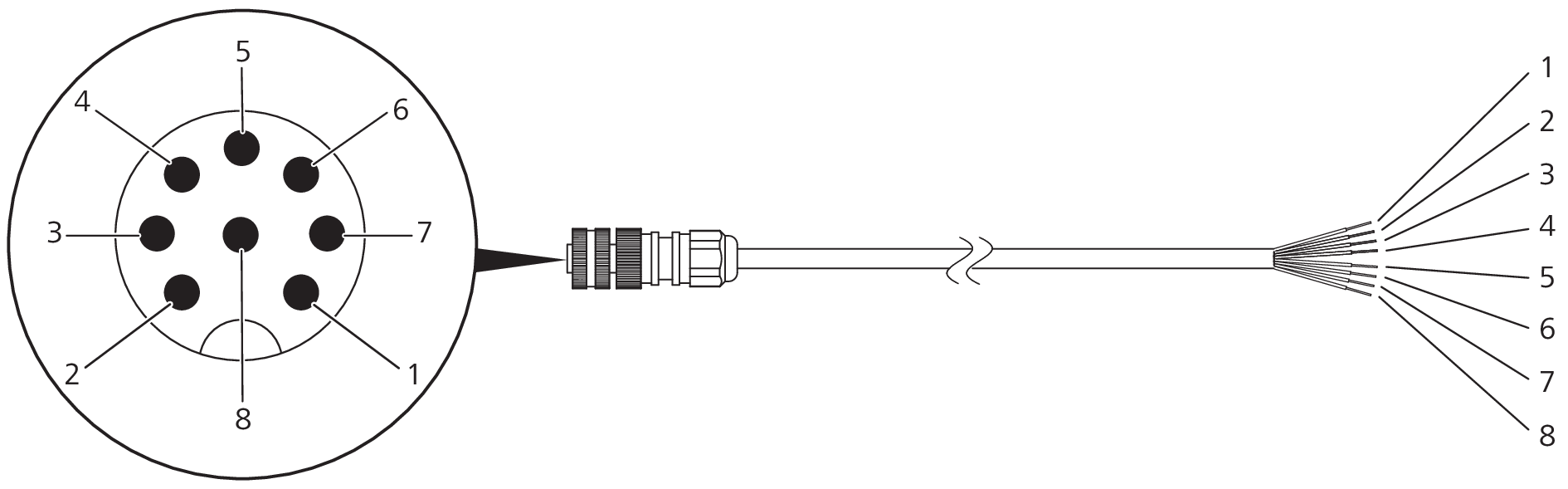

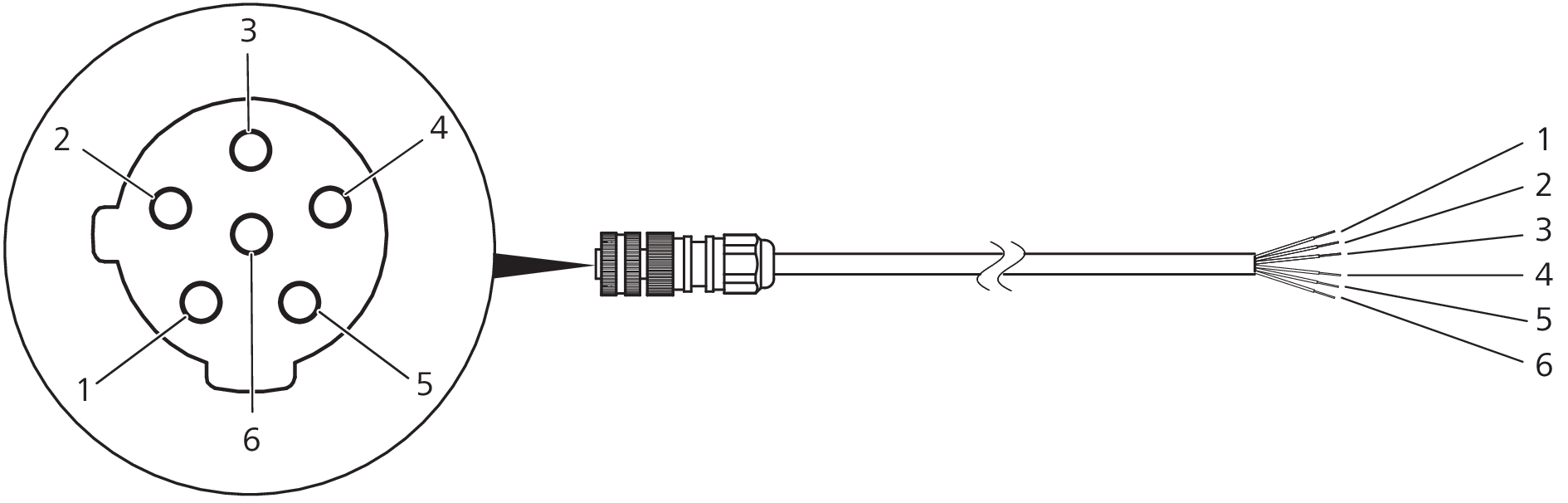

2.2 Structure du câble d’interface em-digital
|
Pos. |
Affectation des broches du connecteur |
Codage du câble |
|---|---|---|
|
1 |
Alimentation externe 24 V DC |
Blanc |
|
2 |
Signal sortant «vanne ouverte»* |
Brun |
|
3 |
Signal sortant «vanne fermée»* |
Vert |
|
4 |
Signal sortant «erreur»* |
Jaune |
|
5 |
Signal sortant «capteur actif»* |
Gris |
|
6 |
Signal entrant «fermer vanne» (min. 30 ms)** |
Rose |
|
7 |
Signal entrant «ouvrir vanne» (min. 30 ms)** |
Bleu |
|
8 |
Alimentation externe 0 V DC |
Rouge |
|
* |
Charge résistive maximale: 50 V DC / 500 mA |
|
** |
Charge résistive maximale: 24 V DC / 10 mA |
