3 Montage et mise en service

3.1 Raccorder le câble d’interface

Remarque

Remarque

Dysfonctionnements et défauts de l’appareil du fait d’un raccordement inapproprié de l’interface

  • Seul un électricien qualifié est habilité à réaliser l’installation.
  • Le câble d’interface ne doit en aucun cas être branché sur une prise 230 V AC.
  • Le câble d’interface doit être aussi court que possible. Le câble d’interface em-digital peut être rallongé au maximum jusqu’à 10 m et le câble d’interface em-ModBus au maximum jusqu’à 200 m. Lorsque les distances sont importantes, il faut dimensionner le câble en tenant compte de la situation locale (champs parasites, lignes à haute tension, etc.) et des normes et directives applicables.

Conditions:

  • L’emballage et le produit ne portent aucune trace d’endommagement.
  1. Introduire le bout avec les brins du câble d’interface dans l’orifice de la boîte prévu à cet effet.
  2. Si une rallonge est nécessaire, utiliser des bornes de raccordement pour relier les brins à la rallonge.
  3. Raccorder les brins selon le code couleur (voir chapitre 👉 Description du produit).
  4. Pour ModBus: adapter la programmation selon le protocole de communication de l’interface de contrôle (voir 👉 Notice d’utilisation 261.0.007 sur l’interface de contrôle 23305).

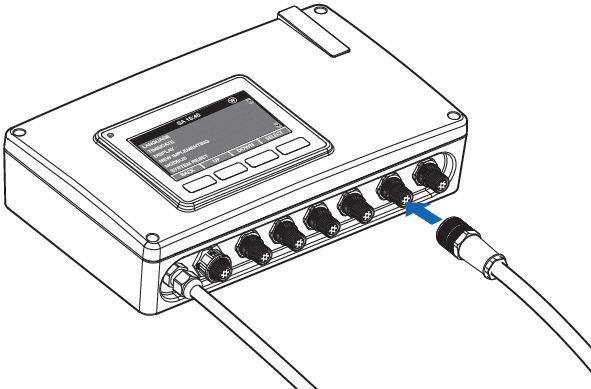

  5. Brancher le connecteur de l’interface de contrôle sur la prise femelle de l’interface de contrôle prévue à cet effet.
  6. Régler l’adresse Modbus sur l’interface de contrôle.

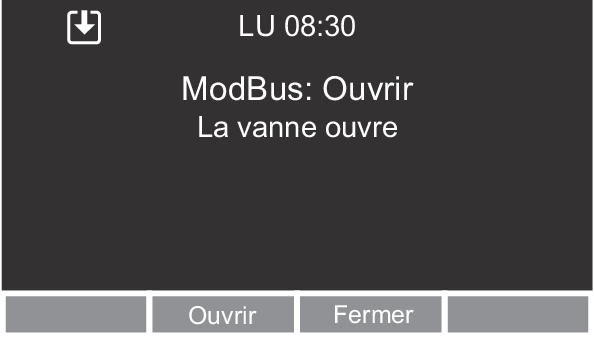

  • Lorsque l’interface de contrôle est commandée via l’interface externe, le symbole [Contrôle externe]  img apparaît sur l’affichage.
