Instructions de montage - Chauffe-eau pompe a chaleur Aquapro-E, appareil de remplacement pour pose en armoire avec rehausse pour cadre de tiers

5.1 Remarques relatives à l’utilisation

Pour l’utilisation du produit, il convient de tenir compte des conditions et remarques suivantes:

• Exigences sur le lieu de pose:

  • Capacité de charge permanente de 400 kg

• Exigences pour l’air entrant:

  • Débit volumique d’air: env. 120 … 140 m³/h (pour une température de l’air de 15 °C)

  • Plage de température: 15 … 35 °C, hors de cette plage de température, la pompe à chaleur se met hors tension.

  • Un débit d’air sans entrave est absolument nécessaire pour que l’appareil fonctionne parfaitement. Aucun objet ne doit entraver ni l’entrée ni la sortie d’air de l’appareil.

  • Selon la situation de montage, il faut accroître l’étanchéité de l’armoire pour empêcher une inversion des fluides (aspiration de l’air sortant) due à la présence d’ouvertures.

  • L’air entrant doit être inodore afin d’empêcher la propogation d’odeurs sur le lieu de pose.

• Alimentation électrique / emplacement des prises:

  • Prise T13, 230 V AC/10 A

  • Il est impératif de sécuriser la prise T13 séparément.

  • En cas de pose en armoire de l’appareil: Si la prise T13 et d’autres prises (p.ex. pour le raccordement réseau) sont installées dans l’armoire, il convient, pour des raisons de place, d’utiliser des boîtiers encastrés.

• Installation:

  • Il est nécessaire d’équiper l’appareil d’une soupape de sûreté pour la décompression de l’accumulateur en cas de dysfonctionnement.

  • Pour éviter tout dommage au revêtement de sol (p. ex. parquet) et toute odeur, il convient de guider l’écoulement du condensat de la pompe à chaleur et des gouttes d’eau du groupe de sécurité de manière contrôlée par le siphon.

  • Il faut prévoir une évacuation vers l’extérieur, qui doit se trouver directement sous ou directement à côté de l’appareil.

• Mise en service:

  • Seul Nussbaum ou une personne formée par Nussbaum sont habilités à activer l’appareil pour un fonctionnement normal avec pompe à chaleur.

  • Afin de ne pas encrasser le filtre à air durant la mise en service ou lors de travaux d’assainissement, l’appareil devra fonctionner seulement avec l’élément chauffant, c’est-à-dire uniquement en mode [Workzone], jusqu’à la remise à l’exploitant.

• Révision:

  • Le module de pompe à chaleur est amovible. Ceci permet de remplacer la pompe à chaleur sans avoir à démonter l’appareil.

  • La bride de visite est conforme à la norme EN 12897/W/ZW115. Elle est combinée avec l’échangeur de chaleur.

• Les dispositions de la directive W3 de la SVGW s’appliquent.

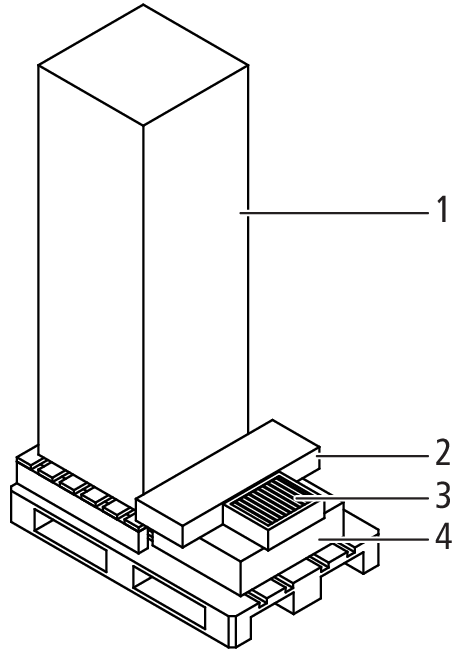

5.2 Etendue de la livraison appareil 68020.22

5.3 Monter l’appareil de remplacement 68020.22 avec rehausse pour cadre de tiers

5.3.1 Conditions préalables

Les conditions de pose ainsi que des dimensions importantes pour l’armoire figurent dans la fiche technique; 👉 Fiche technique 261.0.128.

Pour un montage dans les meilleures conditions, s’assurer que les composants suivants sont présents en vue de leur raccordement:

• Conduite d’eau froide et d’eau chaude

• Conduites de distribution d’eau froide et d’eau chaude si elles sont présentes

• Tubulure d’écoulement adéquate pour le siphon

• Prise T13

5.3.2 Monter les pièces latérales et la pièce arrière du joint de chambre

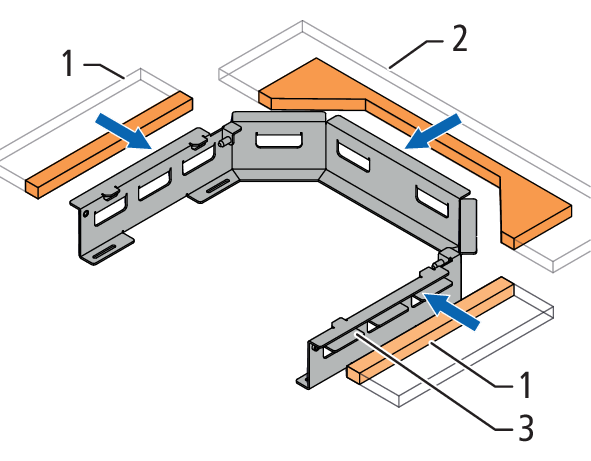

• Couper aux dimensions requises les deux pièces latérales (1) et la pièce arrière (2) du joint de chambre et les insérer dans les emplacements (3) de la rehausse pour cadre de tiers.



5.3.3 Monter la rehausse pour cadre de tiers

Conditions:

• Le cadre de tiers doit être mis à niveau.

1. Si nécessaire, enlever le cadre de porte et la porte de l’armoire pour pouvoir faire entrer la rehausse pour cadre de tiers et l’appareil dans l’armoire.

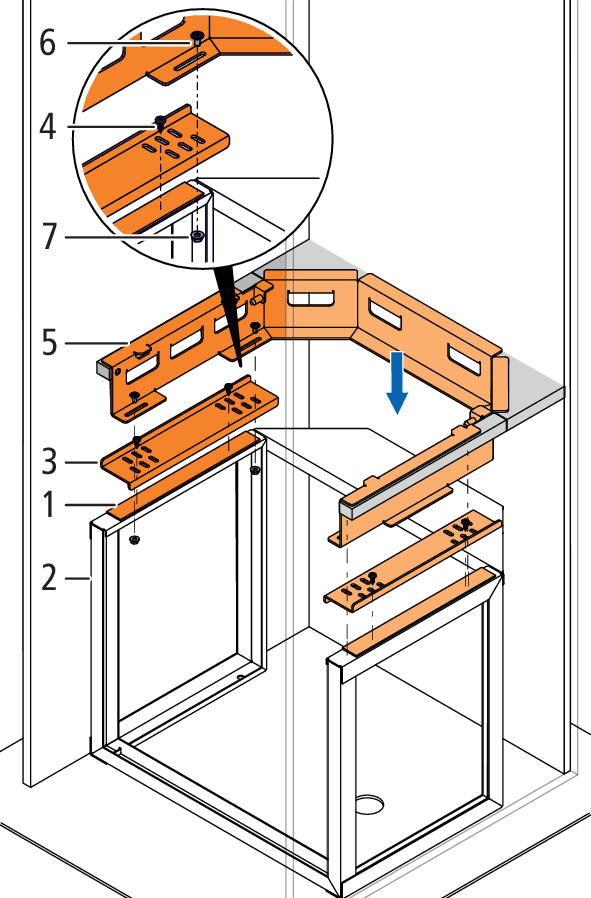

2. Déposer les éléments insonorisants (1) sur le cadre de tiers (2).



3. Aligner les plaquettes d’ajustement en option (3) sur le cadre de tiers et les fixer avec les vis à métaux (4). Les plaquettes d’ajustement sont nécessaires pour les cadres Atlantic et Domotec. Il n’en faut cependant pas pour les cadres Elcalor. Visser sur les plaquettes d’ajustement la rehausse pour cadre de tiers (5) avec les vis à six pans creux M6 × 12 mm (6) et les écrous M6 (7).

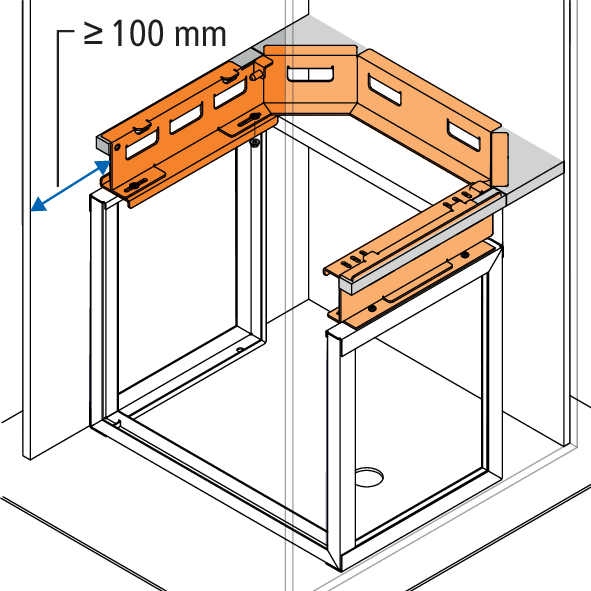

4. Vérifier la présence d’une distance d’au moins 100 mm entre la rehausse pour cadre de tiers une fois montée et l’arrière de la porte de l’armoire. Si nécessaire, desserrer les vis à six pans creux M6 × 12 mm et ajuster pour obtenir cette distance.



5.3.4 Monter l’appareil de base

Avertissement

Risque de lésions par un appareil lourd

L’appareil de base pèse plus de 100 kilogrammes.

• Soulever et déplacer l’appareil avec le chariot élévateur.
• Pour son transport ou son stockage, sécuriser l’appareil contre le basculement.

---

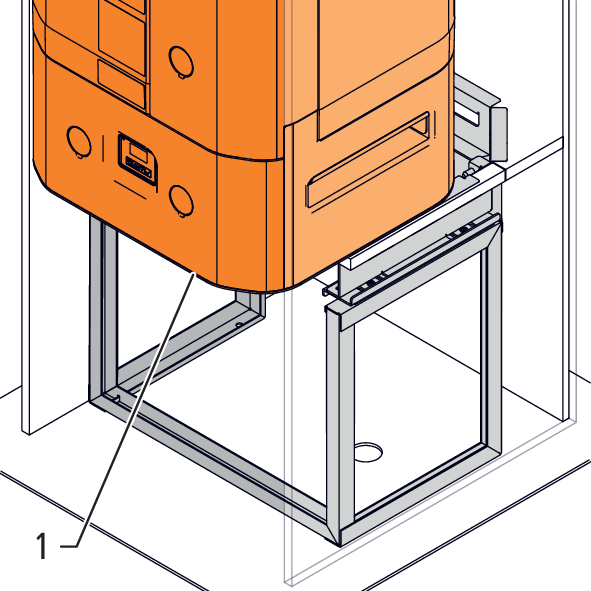

1. Utiliser le chariot élévateur pour positionner l’appareil de base (1) sur la rehausse pour cadre de tiers, 👉 Soulever et déplacer l’appareil de base avec le chariot élévateur.

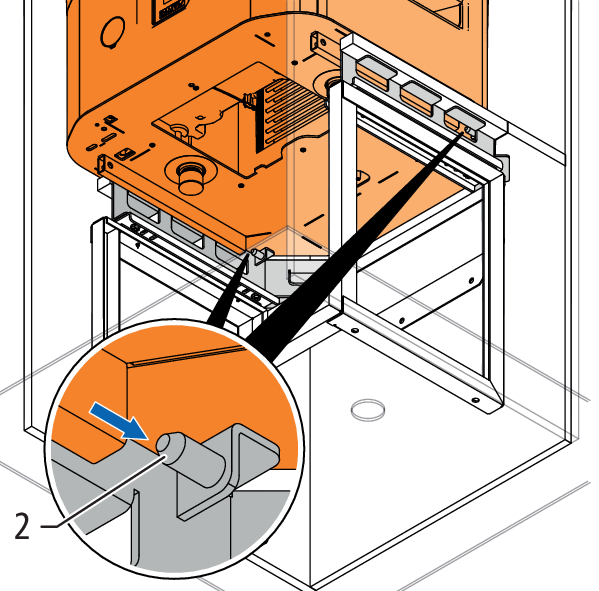

2. Avec les mains tout simplement, pousser l’appareil de base pour qu’il s’embroche totalement dans les tiges (2) de la protection anti-basculement.

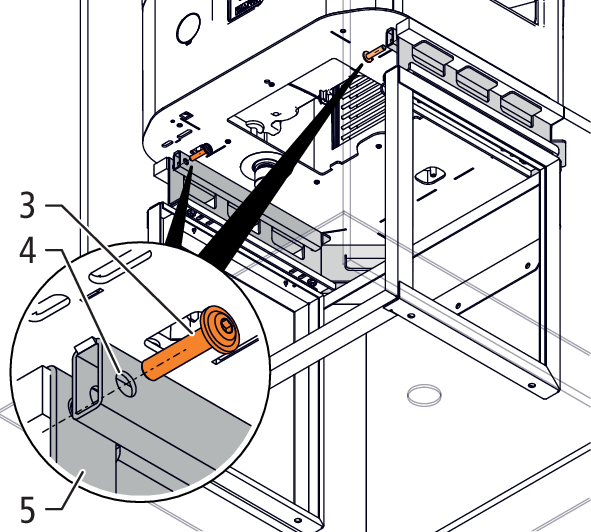

3. Pour fixer l’appareil de base, introduire les deux vis à six pans creux M8 × 35 mm (3) dans les perçages (4) sur l’appareil de base et serrer au niveau du cadre de tiers (5).



5.3.5 Monter le siphon et le tuyau de condensat

Le tuyau de condensat doit être légèrement incliné pour empêcher le reflux ou le gel du condensat dans le tuyau.

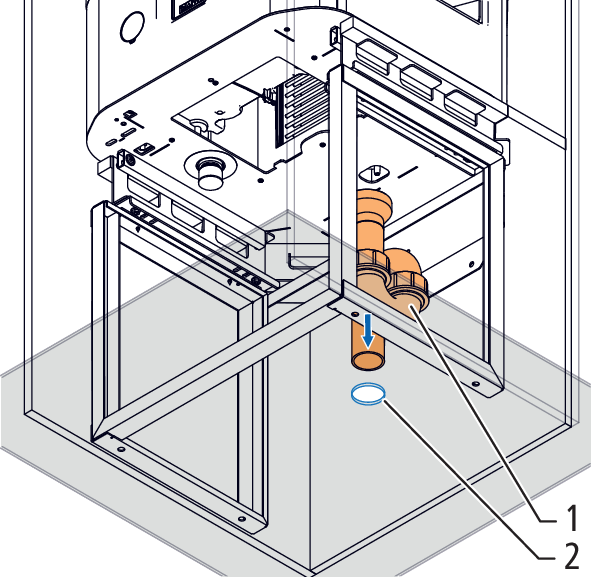

1. Insérer le siphon (1) dans la tubulure (2) de l’écoulement.

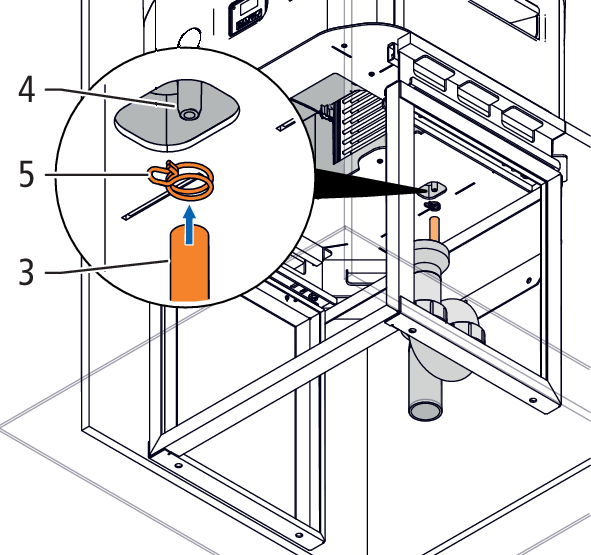

2. Le tuyau de condensat (3) est raccordé par emboîtement au mamelon (4) sur l’appareil et fixé à l’aide du collier (5). Faire passer le tuyau de condensat jusqu’à l’écoulement et l’attacher avec un serre-câble à un endroit approprié.



5.3.6 Raccorder les conduites

Remarque

• Les conduites doivent être assemblées par des raccords à joint plat.

---

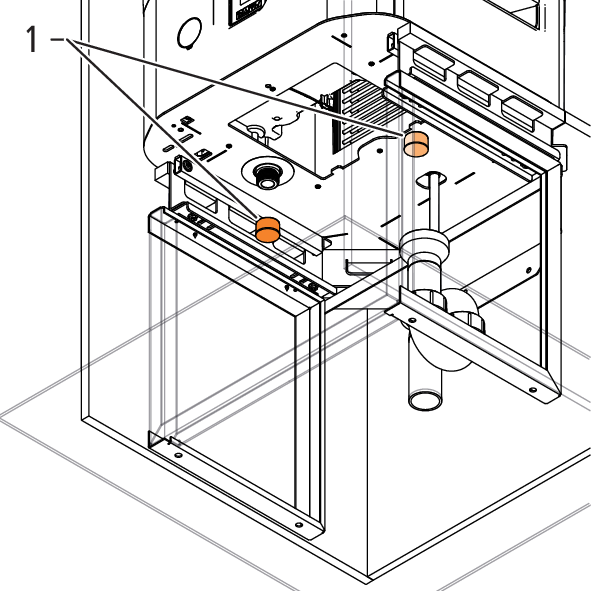

1. Enlever les deux capes de protection (1) sur l’appareil de base.



2. S’assurer que les joints plats sont bien propres.

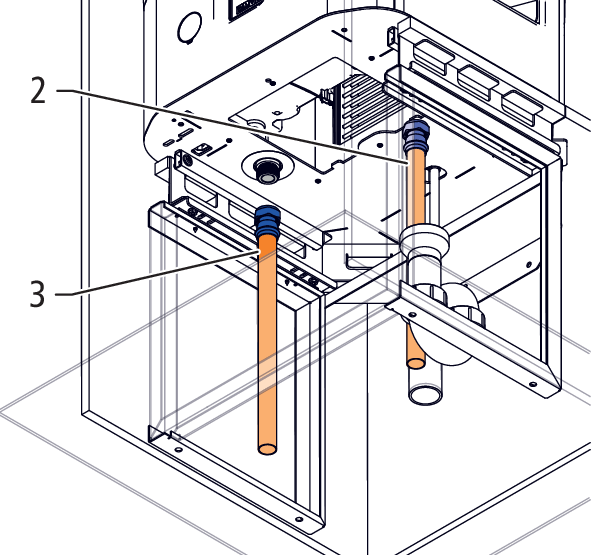

3. Raccorder la conduite PWC (2) au raccordement d’eau froide et la conduite PWH (3) au raccordement d’eau chaude de l’appareil de base.



5.3.7 Monter le corps du filtre à air et l’étrier de fixation

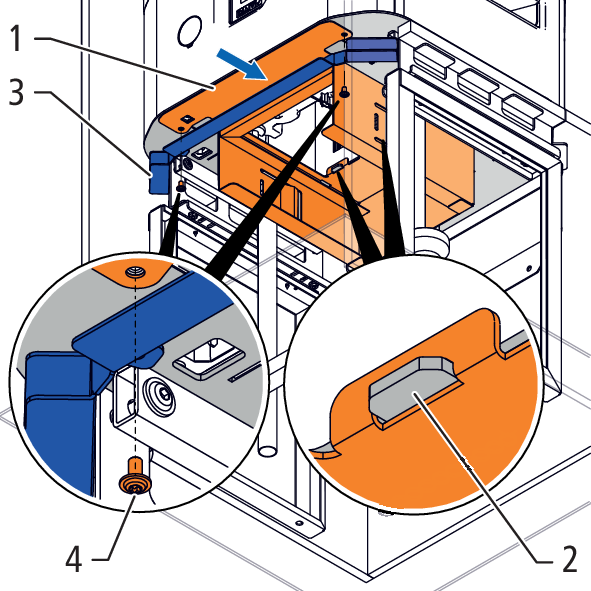

1. Faire glisser le boîtier du filtre à air (1) sur les deux languettes (2) de la partie inférieure de l’appareil.



2. Attacher l’étrier de fixation (3) et le corps du filtre à air avec les deux vis à six pans creux M6 × 12 mm (4) sur l’appareil.

5.3.8 Monter le filtre à air

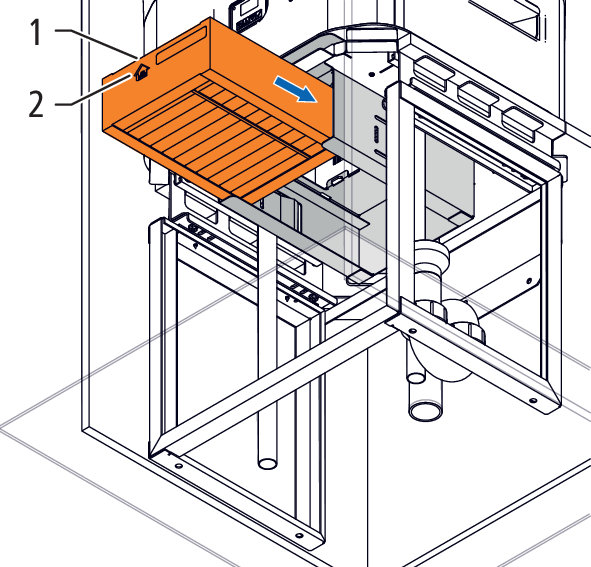

• Engager le filtre à air (1) dans le corps du filtre à air jusqu’à la butée. Le symbole de la flèche (2) sur le filtre à air est tourné vers le haut.



5.3.9 Monter la pièce avant du joint de chambre

La pièce avant du joint de chambre est maintenue en place par l’étrier de fixation.

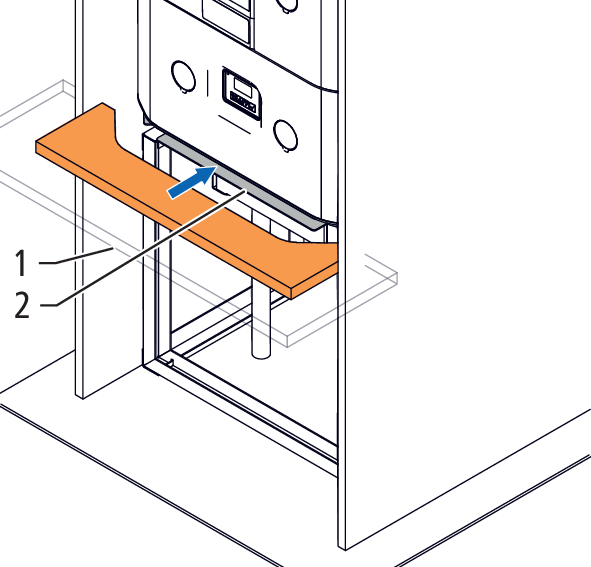

• Couper aux dimensions requises la pièce avant (1) du joint de chambre et l’adapter dans les emplacements (2) de l’étrier de fixation.



5.3.10 Monter le cadre de porte et la porte

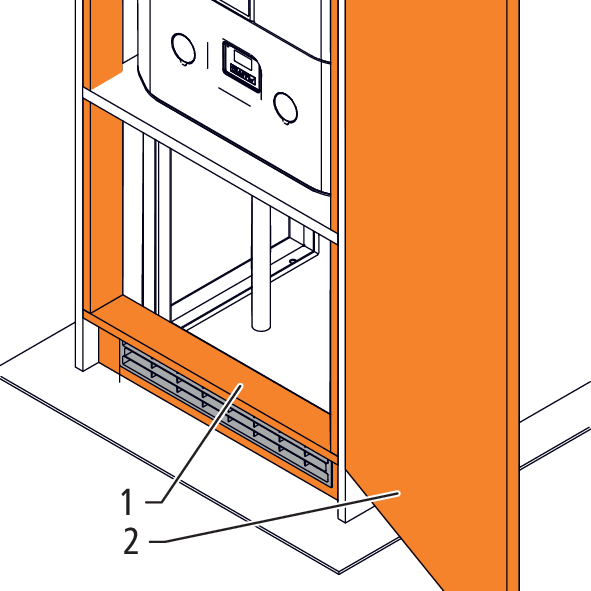

• Si nécessaire, monter les éléments de cadre de porte (1) et la porte (2).



5.4 Montage d’accessoires

5.4.1 Monter le détecteur d’eau

Danger

Danger de mort par décharge électrique!

Certains composants de l’appareil sont sous une tension dangereusement élevée.

• Seul un électricien qualifié est habilité à intervenir sur l’équipement électrique de l’appareil.
• Débrancher l’appareil du secteur avant d’en retirer les capots de protection.

---

Conditions:

• Il n’a été constaté aucun dommage sur le détecteur d’eau ou l’emballage.
• Le chauffe-eau pompe à chaleur Aquapro-Ecotherma (appareil) est débranché du secteur.

1. Déterminer l’emplacement de pose du détecteur d’eau, p. ex. au point le plus bas possible sous l’appareil.

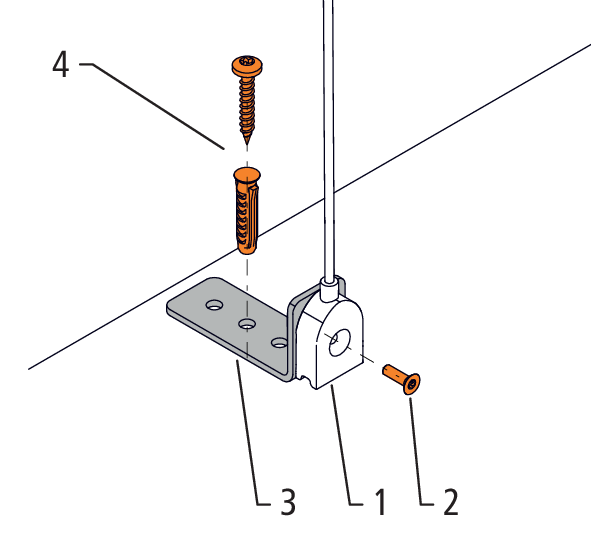

2. Attacher le détecteur d’eau (1) avec la vis à six pans creux M3 × 10 mm (2) sur la pièce d’angle (3). La pièce d’angle avec le détecteur d’eau monté dessus reste stable sur le sol, même sans fixation. En option: fixer la pièce d’angle avec une cheville et la vis Ø 4 × 25 mm (4) au sol.

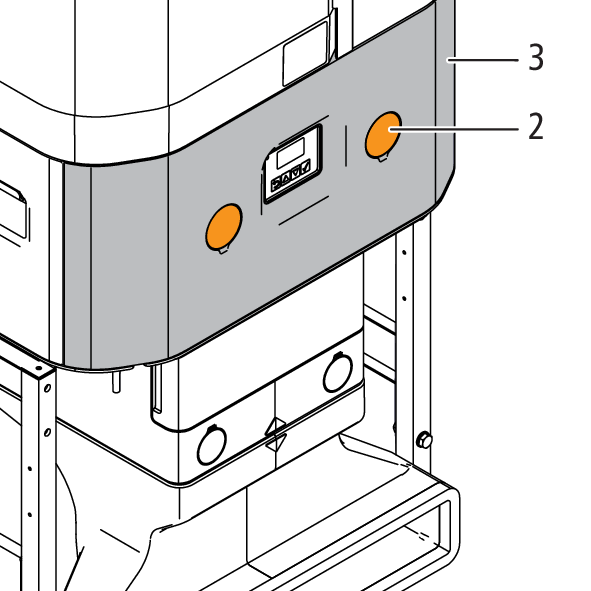

3. Réservé à un électricien qualifié: Enlever les caches borgnes (2) et le capot de protection (3) sur l’appareil.

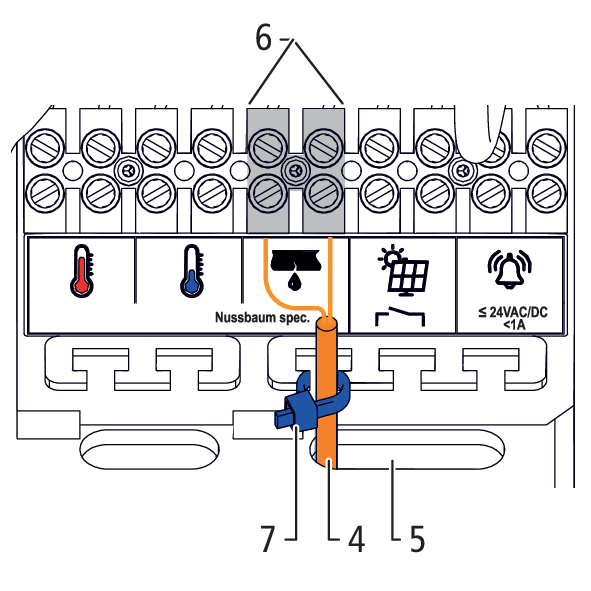

4. Réservé à un électricien qualifié: Faire passer le câble (4) par l’ouverture (5) jusqu’au bloc de bornes de raccordement. Connecter les brins aux bornes de raccordement (6). Attacher le cordon avec un serre-câbles (7).



5. Remonter le capot et mettre l’appareil en marche.

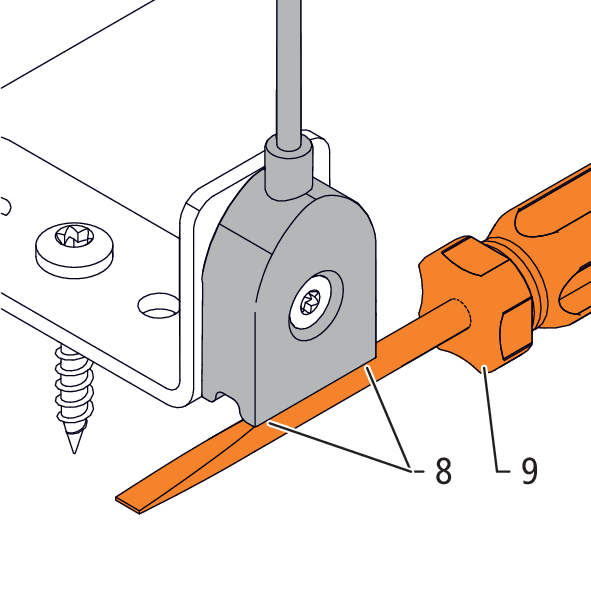

6. Réaliser un essai de fonctionnement du détecteur d’eau. A cette fin, tenir les deux contacts (8) du détecteur d’eau dans l’eau ou joindre les contacts avec un objet conducteur d’électricité (9) (p. ex. avec un tournevis). Sur l’afficheur de l’appareil apparaît un message d’erreur.
