Instructions de montage - Pressostat différentiel
1.1 Monter le pressostat différentiel
Le pressostat différentiel est monté sur le filtre fin. Lorsque la différence de pression réglée est atteinte, il déclenche automatiquement un rinçage via la commande de rinçage à contre-courant.
Conditions:
- La commande automatique de rinçage à contre-courant 12108 est montée.
- Une conduite d’évacuation appropriée est montée (SN 592000).
- Avant le montage, fermer les conduites juste avant et après le filtre fin.

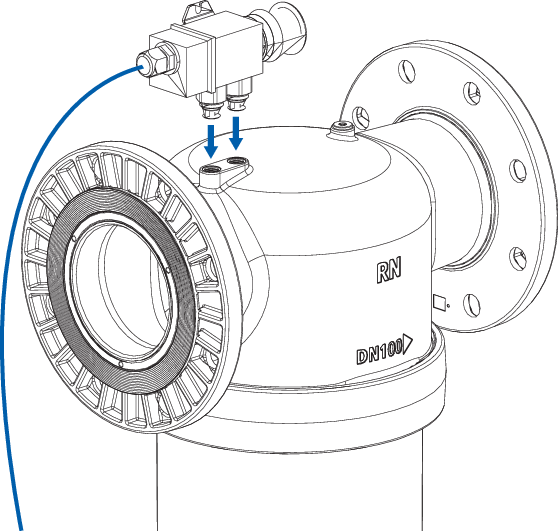

- En utilisant les vis fournies, monter le pressostat différentiel sur le dessus du filtre fin. Le raccord de pression marqué d’un [+] doit être monté sur le côté entrée d’eau du filtre fin.

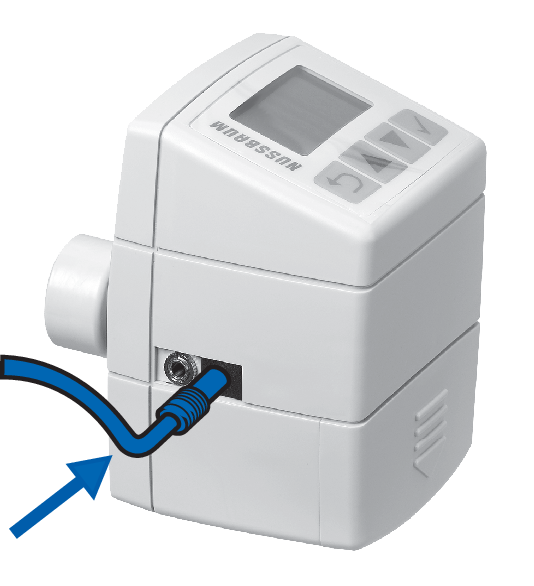

- Brancher le câble du pressostat différentiel sur le connecteur femelle libre de la commande automatique de rinçage à contre-courant.
Acheter maintenant
1.2 Régler la pression différentielle
La différence de pression du rinçage à contre-courant est réglée directement sur le pressostat différentiel. Les valeurs possibles se situent entre 0.1 bar et 1.6 bar.

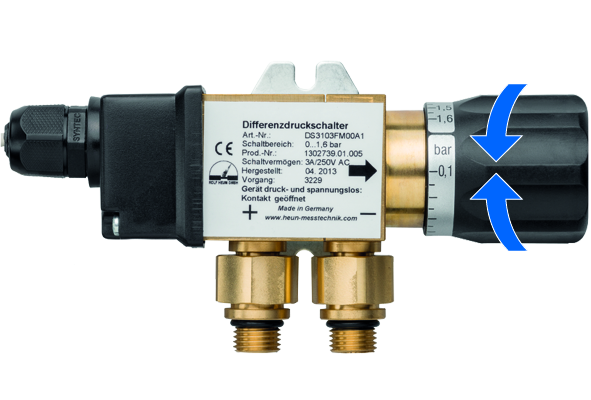

- Tourner le bouton de réglage. La flèche sur la plaque signalétique pointe sur la valeur réglée qui figure sur l’échelle.
