4 Dépannage

4.1 Réaliser un contrôle des fonctions

Lorsque la cause du dysfonctionnement n’est pas claire, il faut réaliser un contrôle des fonctions. On s’assure ainsi que c’est effectivement la station de séparation et de sécurité qui est en cause, et que ce ne sont pas des composants en aval de l’installation.

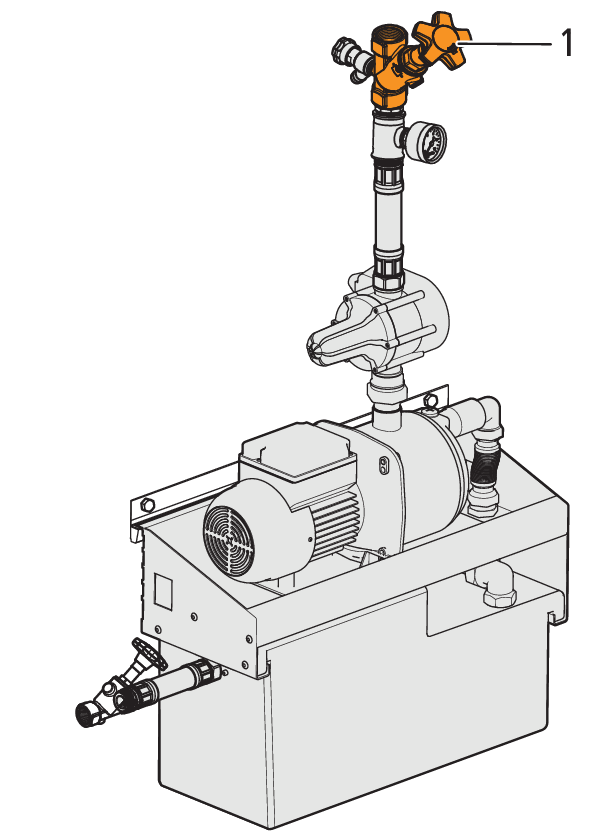

Fermer le robinet KRV sur la conduite sous pression (1).

La pression maximale est appliquée. La pompe s’arrête à nouveau après env. 15 secondes.

Observer la pression durant quelques minutes.

Si la pression est maintenue, le contrôle des fonctions est bon pour la station de séparation et de sécurité. La raison du dysfonctionnement est à rechercher dans les composants en aval de l’installation.

4.2 Tableau des erreurs

Affichage d’erreur / comportement	Causes possibles	Solution
Pas d’eau au point de puisage	La tension d’alimentation est interrompue.	L’alimentation électrique doit être rétablie par un professionnel.
	La liaison câblée est abîmée.	Vérifier si la fiche ou le câble sont endommagés.
	Le robinet KRV sur la conduite sous pression est fermé.	Ouvrir le robinet KRV.
	La pompe est défectueuse.	Pour contrôler, appuyer sur la touche [Restart]. Si la pompe ne se met pas en marche, contacter le service Nussbaum
	Le réservoir de remplissage ne contient pas assez d’eau. La protection contre le fonctionnement à sec est activée. Il peut y avoir plusieurs causes à cela:	Après avoir remédié à la cause correspondante, appuyer sur la touche [Restart] pour démarrer la pompe. Pour remédier à la cause, procéder comme suit:
	Le robinet-flotteur est défectueux.	Remplacer le robinet-flotteur (97089.10).
	Le robinet oblique sur la conduite d’alimentation est fermé.	Ouvrir le robinet oblique.
	La quantité d’eau que tire la pompe est supérieure à celle qui s’écoule dans le réservoir.	Vérifier la conduite d’alimentation.
	Du fait de sa section insuffisante, la conduite d’alimentation ne peut fournir suffisamment d’eau.	Prévoir une conduite plus grande.
Bien que la pompe ne soit pas en marche, on entend un bruit d’eau	Le robinet-flotteur est défectueux et ne ferme pas l’alimentation.	Remplacer le robinet-flotteur (97089.10).
La pompe ne s’éteint pas	Présence d’une fuite dans la conduite sous pression.	La fuite doit être réparée par un professionnel.
La pompe ne s’éteint pas	Le contrôleur de débit est défectueux.	Remplacer le contrôleur de débit (97089.12). Pour cela, prendre le limiteur de débit de l’ancien contrôleur de débit et le réutiliser pour le nouveau contrôleur.
