3.2 Monter la station de séparation et de sécurité sur le mur

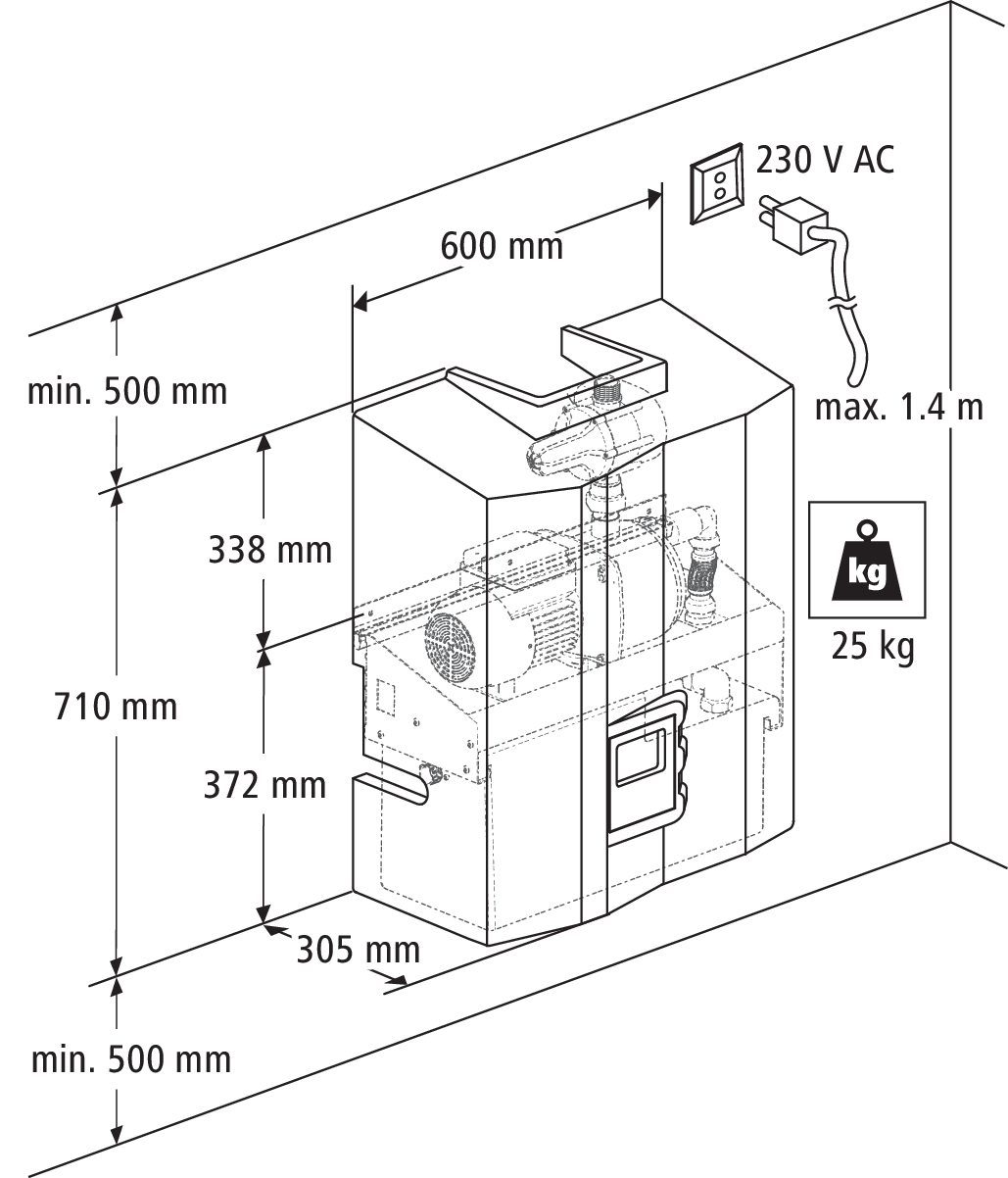

Conditions:
- Il y a suffisamment de place à l’emplacement prévu.
- La propagation du bruit à l’emplacement prévu pour l’accrochage ne constitue pas une source de gêne.
- Une prise murale se trouve à proximité de la station de séparation et de sécurité (câble 1.4 m).
- Le mur est suffisamment porteur pour la station de séparation et de sécurité (25 kg).

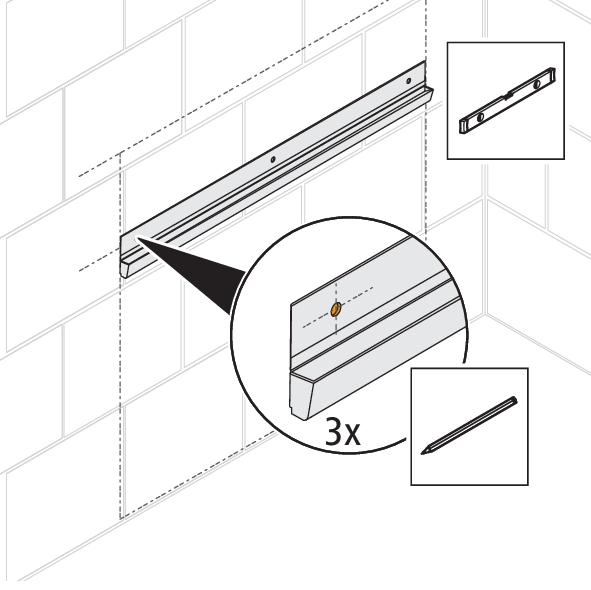

- S’aider d’un niveau à bulle pour déterminer l’aplomb horizontal du rail mural et marquer les trois trous à percer.

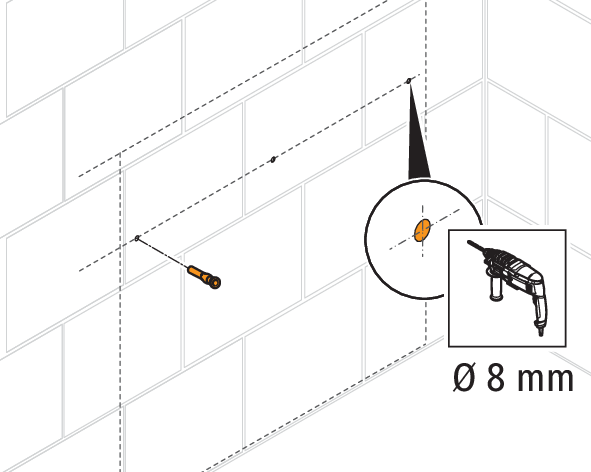

- Utiliser une perceuse (foret Ø 8 mm) pour percer les trois trous dans lesquels les chevilles seront introduites.
- Insérer les bagues à isolation phonique par l’arrière dans les trous du rail mural.

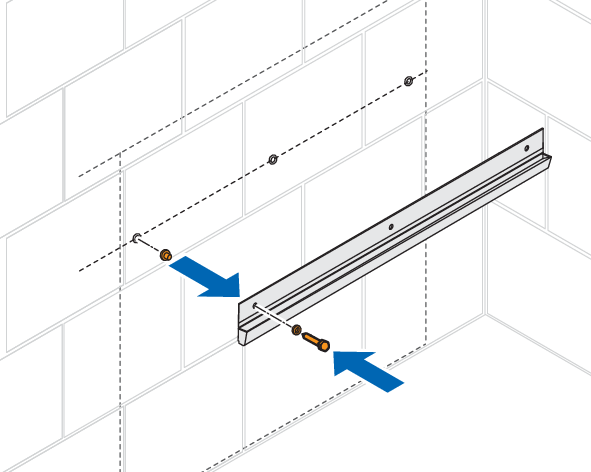

- Fixer le rail mural sur le mur. A cette fin, munir les vis de leur rondelle, les introduire dans les bagues à isolation phonique et serrer les vis.

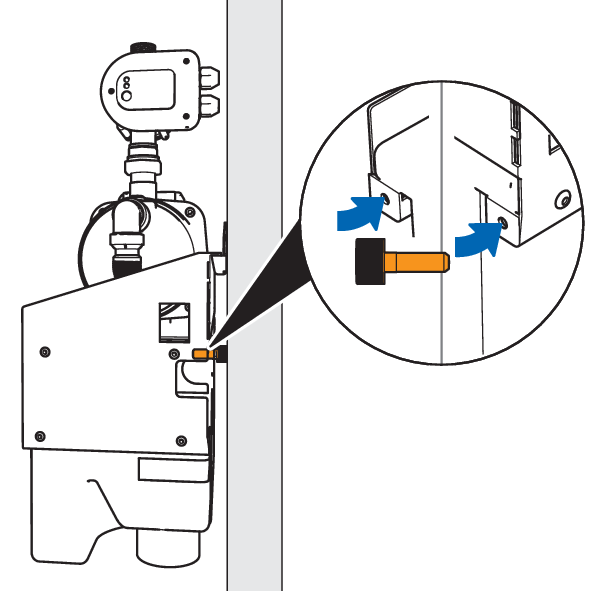

- A l’arrière de la station de séparation et de sécurité, insérer les éléments d’écartement dans les trous prévus à cet effet. Ils stabilisent la station de séparation et de sécurité contre le mur afin d’empêcher la propagation de vibrations.
- Accrocher la station de séparation et de sécurité sur le rail mural.

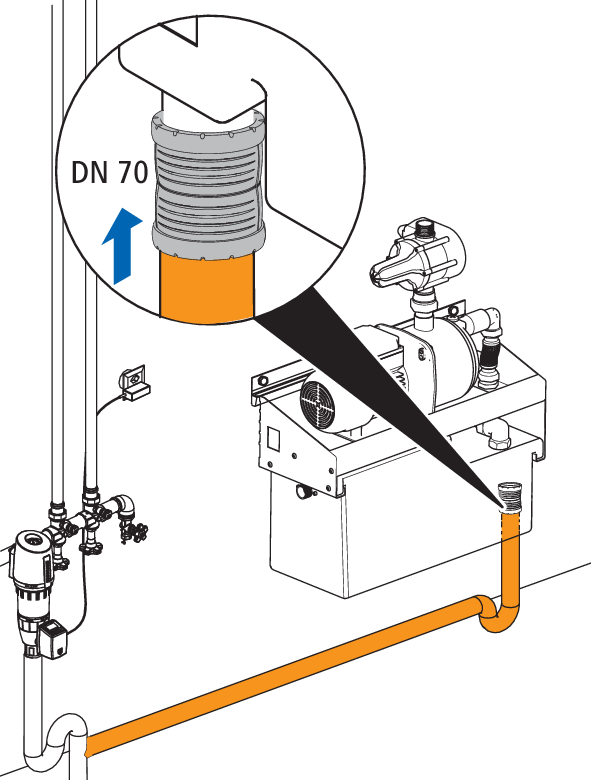

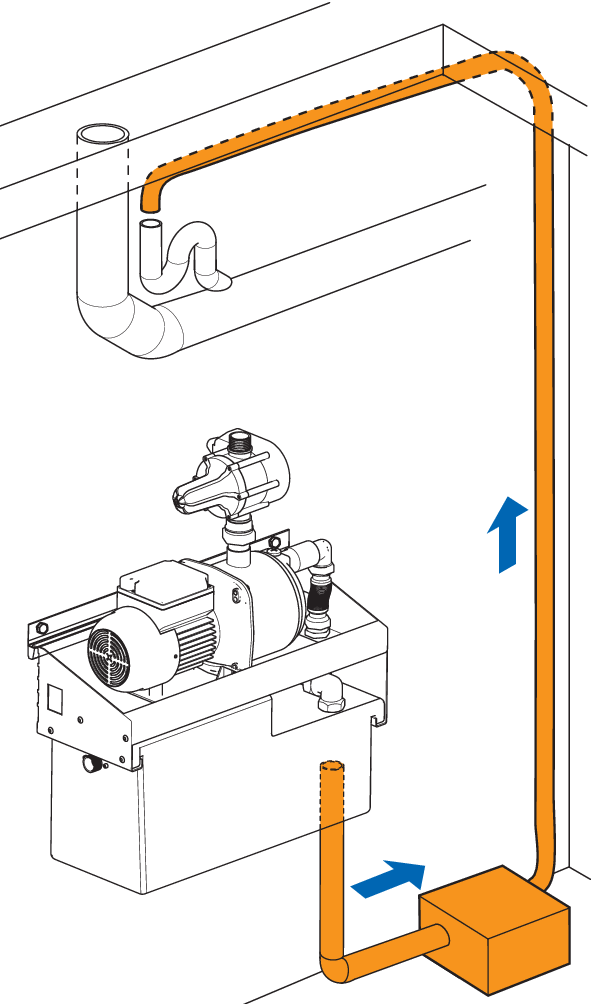

3.4 Monter des composants supplémentaires
- En cas de besoin, installer un réducteur de pression sur la conduite d’alimentation afin de réduire la pression à un maximum de 4 bar.

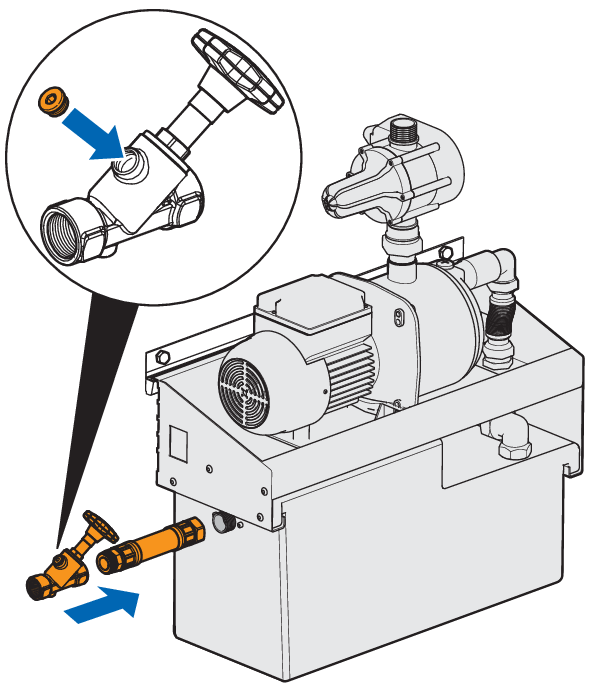

- Monter le bouchon de fermeture sur le robinet oblique ¾".
- Raccorder le robinet oblique ¾" au moyen du tuyau renforcé ¾" à l’ouverture de la station de séparation et de sécurité.

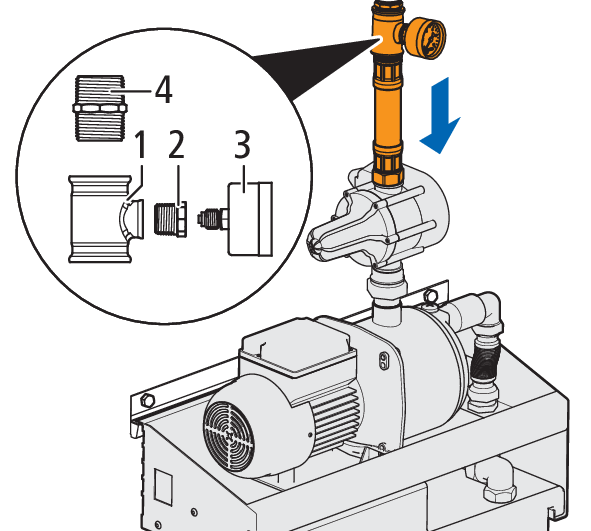

- Sur le dessus, raccorder le tuyau renforcé 1" et monter le té réduit Optifitt-Serra (1).
- Sur le côté du té, monter la réduction Optifitt-Serra (2) et le manomètre (3).
- Sur le haut du té, monter le mamelon double Optifitt-Serra (4).

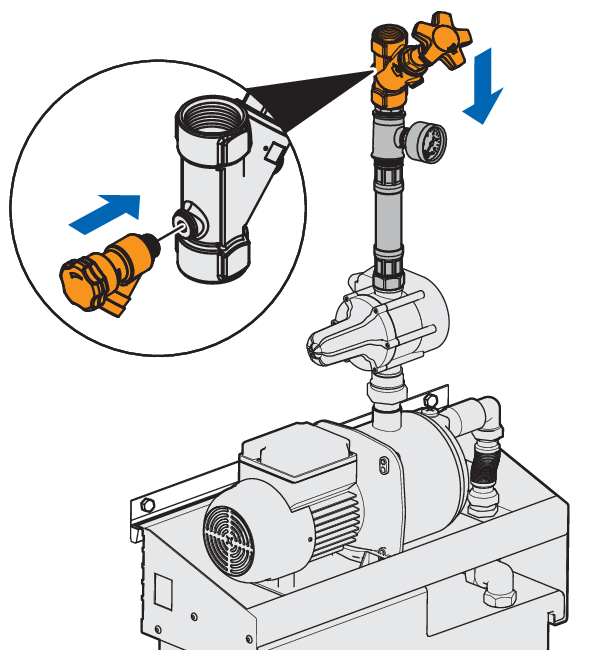

- Monter le robinet KRV 1" et visser dessus le robinet de rinçage ¼".
- Raccorder la conduite.

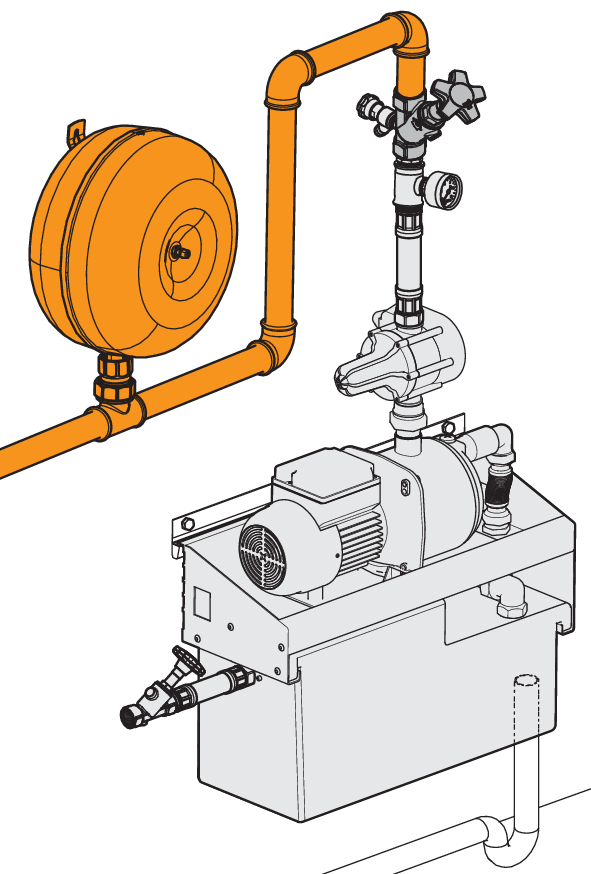

- S’il y a lieu, monter le vase d’expansion sous pression (👉 Matériel d’installation en option). S’assurer que le vase d’expansion sous pression est à l’abri du gel et des températures élevées.
- Pour le vase d’expansion sous pression non rempli d’eau, régler la pression d’admission p0 à 2 bar. Démonter à cet effet le couvercle de vanne du robinet de remplissage de gaz, régler la pression à l’aide d’un manomètre de contrôle et revisser fermement le couvercle de vanne. Inscrire la pression d’admission réglée sur la plaque signalétique.

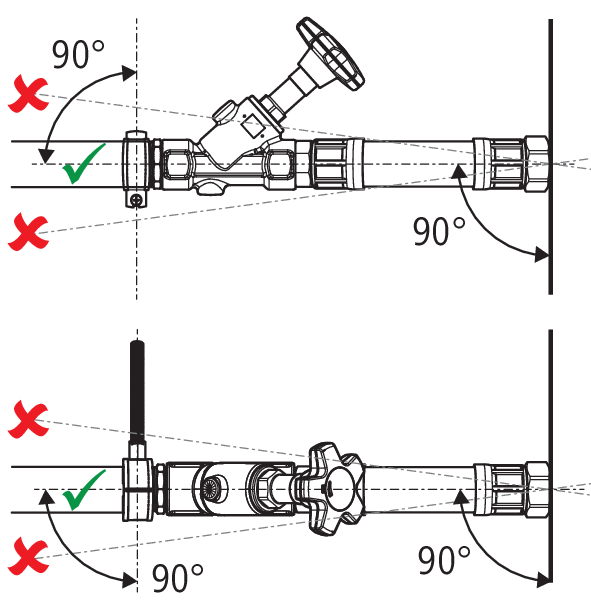

- Les conduites doivent être fixées de telle sorte qu’elles puissent absorber d’éventuelles vibrations. Eviter des distances trop importantes entre les points de fixation.
3.5 Mettre en service la station de séparation et de sécurité
La mise en service peut être réalisée par un technicien sanitaire selon les instructions suivantes.
Cette opération peut être effectuée aussi par le service
Remarque
Dommage matériel dû à un remplissage insuffisant
Un fonctionnement à sec risque d’entraîner une fuite dans la pompe.

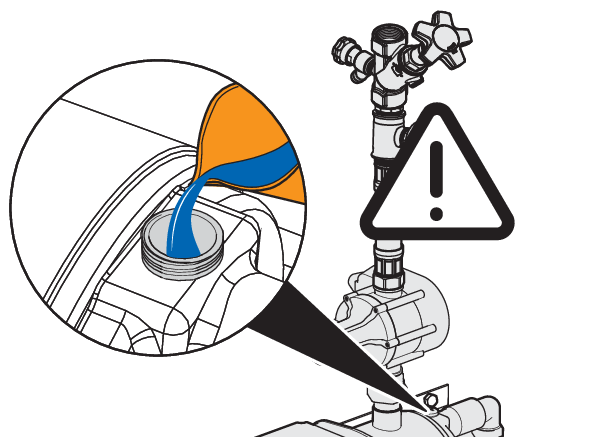

- Pour sa (re)mise en service, le réservoir de la pompe doit impérativement être rempli d’eau avant même de brancher la fiche secteur de la pompe.

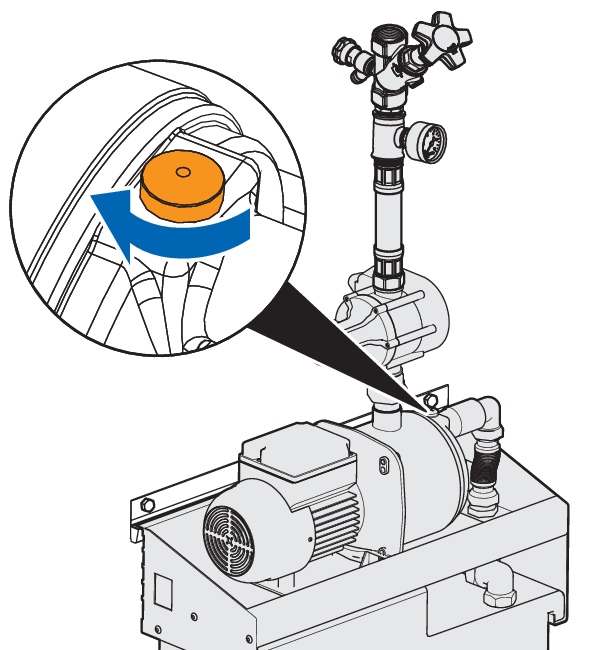

- Dévisser la vis de remplissage sur le haut de la pompe.
- Remplir la pompe avec de l’eau jusqu’à ce qu’elle déborde dans le réservoir (env. 1 l).
- Revisser la vis de remplissage et fermer hermétiquement.

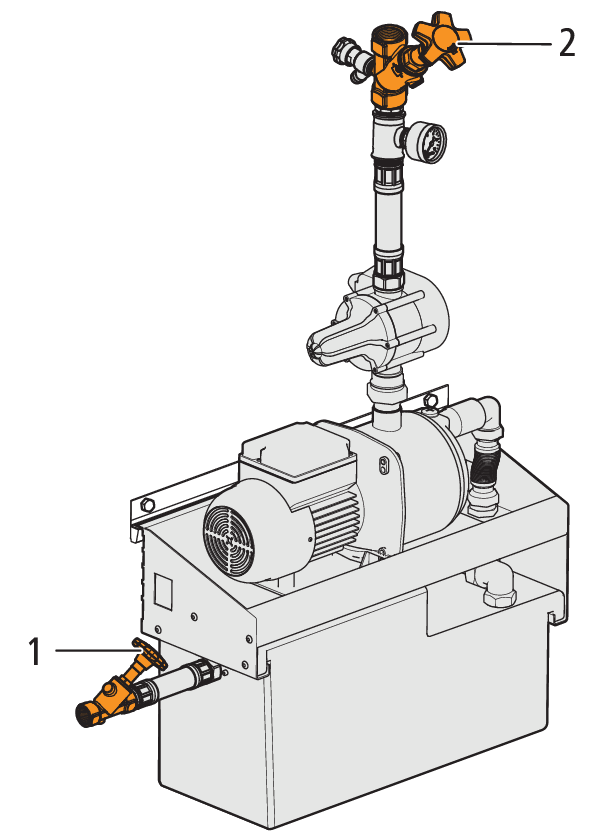

- Ouvrir le robinet oblique sur le raccord d’eau (1).
- Le réservoir de remplissage se remplit.
- Fermer le robinet KRV sur la conduite sous pression (2).
- Brancher la fiche secteur.
- La pompe démarre.
- Se servir du robinet de rinçage pour purger la conduite jusqu’au robinet KRV.
- Ouvrir le robinet KRV (2).
- Une fois la pression maximale obtenue, la pompe se désactive à nouveau après env. 15 s.

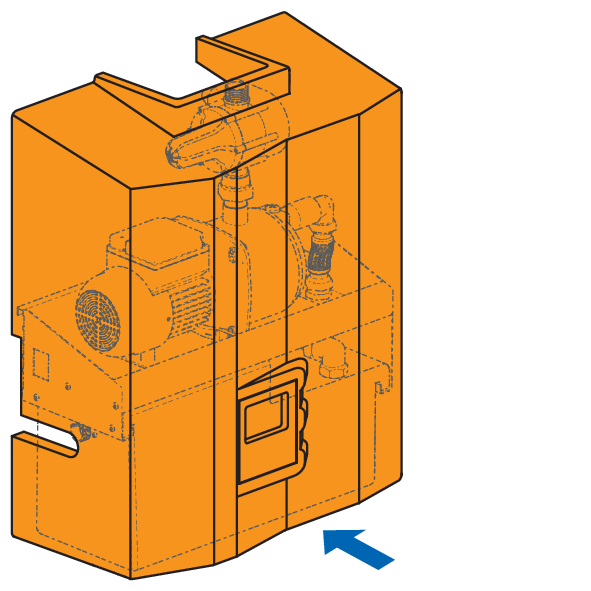

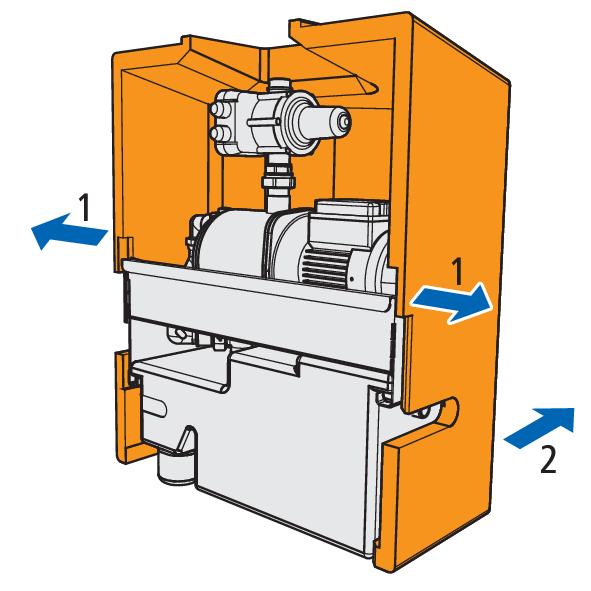

- Monter la protection.
