Descrizione sistema - Optiflex

5.1 Norme e regolamenti

Per la progettazione e l’esecuzione devono essere rispettate le regole della tecnica comunemente riconosciute e, in particolare, le norme, le direttive e i fogli d’istruzioni della SIA, della SVGW e di suissetec.

5.2 Ulteriori informazioni

Per la progettazione e l’esecuzione degli impianti della Nussbaum vanno tenuti in considerazione i documenti tecnici della Nussbaum.

5.3 Trasporto e immagazzinamento di tubi, fitting e rubinetteria

Per l’immagazzinamento e il trasporto dei componenti di sistema vanno osservate le seguenti avvertenze:

1. Tenere i materiali al riparo dagli influssi ambientali (sporcizia, umidità, calore, gelo, raggi UV, sostanze chimiche).
2. Provvedere a uno stoccaggio separato dei differenti materiali (W3/C2:2020, 7.4).
3. Rimuovere gli imballaggi e i cappucci di protezione solo poco prima della lavorazione.
4. Chiudere i componenti dell’impianto non pronti con cappucci e tappi di chiusura per impedire la penetrazione di sporcizia.
5. Proteggere tubi, fitting e rubinetteria dalla penetrazione di impurità applicando tappi di chiusura o adottando misure similari.

5.4 Strisce di riscaldamento elettriche

La Nussbaum consiglia di non montare strisce di riscaldamento elettriche direttamente sui tubi Optiflex.

Se si decide di utilizzare comunque cavi riscaldanti vanno osservati i seguenti punti:

• Le tubazioni chiuse da valvole d’intercettazione non possono essere riscaldate poiché un aumento della temperatura in un sistema chiuso determina un aumento della pressione non consentito.

• Le strisce di riscaldamento autoregolanti non devono superare la temperatura di 70 °C.

• È necessario attenersi alle istruzioni di montaggio e d’uso dei produttori dei cavi riscaldanti.

5.5 Isolamento tecnico

Gli isolamenti tecnici allʼinterno di impianti tecnici per l’edilizia devono soddisfare diversi requisiti. A seconda del campo d’impiego, tali requisiti dipendono dalla finalità di protezione. Gli isolamenti non fungono da protezione contro la corrosione per i componenti dell’impianto. Se gli isolamenti sono bagnati creano, per le superfici metalliche isolate, condizioni di corrosione diverse. I materiali isolanti possono trattenere l’umidità molto a lungo. Al loro interno possono pertanto accumularsi sostanze corrosive come ioni di cloruro e di nitrato. Gli impianti di acqua potabile per acqua fredda e acqua calda devono essere isolati contro la perdita di calore, contro il riscaldamento dell’acqua e il rumore nonché contro la condensa superficiale. Negli impianti di riscaldamento, l’isolamento ha il compito di evitare il più possibile i processi di scambio termico. Laddove l’impianto assolve anche a una funzione di raffreddamento ≥ +4 °C è necessario prestare particolare attenzione alle leggi fisiche.

Per gli spessori minimi dell’isolamento devono essere rispettate le leggi cantonali sull’energia (basate sul MoPEC). Nel caso delle condutture idrosanitarie è necessario attenersi alla SIA 380.3, mentre per le condutture di riscaldamento e raffrescamento alla SIA 384/1. Ulteriori raccomandazioni sono contenute nell’ISOLSUISSE.

5.6 Protezione contro la corrosione esterna

Le tabelle seguenti riportano esempi di possibili situazioni costruttive e le misure di protezione adeguate:

Situazione costruttiva	Misure di protezione	Situazione costruttiva senza misure di protezione	Situazione costruttiva con misure di protezione
Posa delle condutture in ambienti con gas e vapori corrosivi Sono interessati gli ambienti con aria ad azione corrosiva come, ad esempio, aria arricchita con ammoniaca, acido nitrico, cloro, acidi cloridrici o gas serra contenenti CFC. Si tratta, ad esempio, di stalle, locali in cui vengono eseguiti processi galvanici, aree di piscine, latterie o caseifici, IDA o ambienti in cui vengono immagazzinati detergenti.	Ove possibile è consigliabile prevedere una modifica nella posa delle condutture. Se tale modifica non è realizzabile, l’impianto deve essere dotato di una protezione adeguata. A tale scopo si può, ad esempio, utilizzare una vernice protettiva o la guaina di protezione 83200 abbinata al nastro adesivo di chiusura 83208 e alla fascia 83204.
Umidità su tubazioni posate sotto muro Le installazioni premurali possono essere isolate con relativo materiale come la lana di roccia. Se, durante l’esercizio, l’impianto è interessato da umidità, ad esempio acqua di condensa, possono verificarsi fenomeni di corrosione a carico dei componenti metallici delle condutture. In relazione a tubazioni posate in pareti massicce, la combinazione di umidità e materiale da costruzione può provocare la corrosione dei componenti metallici delle condutture.	I componenti metallici delle condutture (fitting) devono essere dotati di una protezione contro la corrosione, ad esempio la fascia 83204. La fascia deve essere applicata su superfici asciutte e deve sovrapporsi al tubo di protezione.

Protezione contro la corrosione esterna – situazioni costruttive e misure di protezione

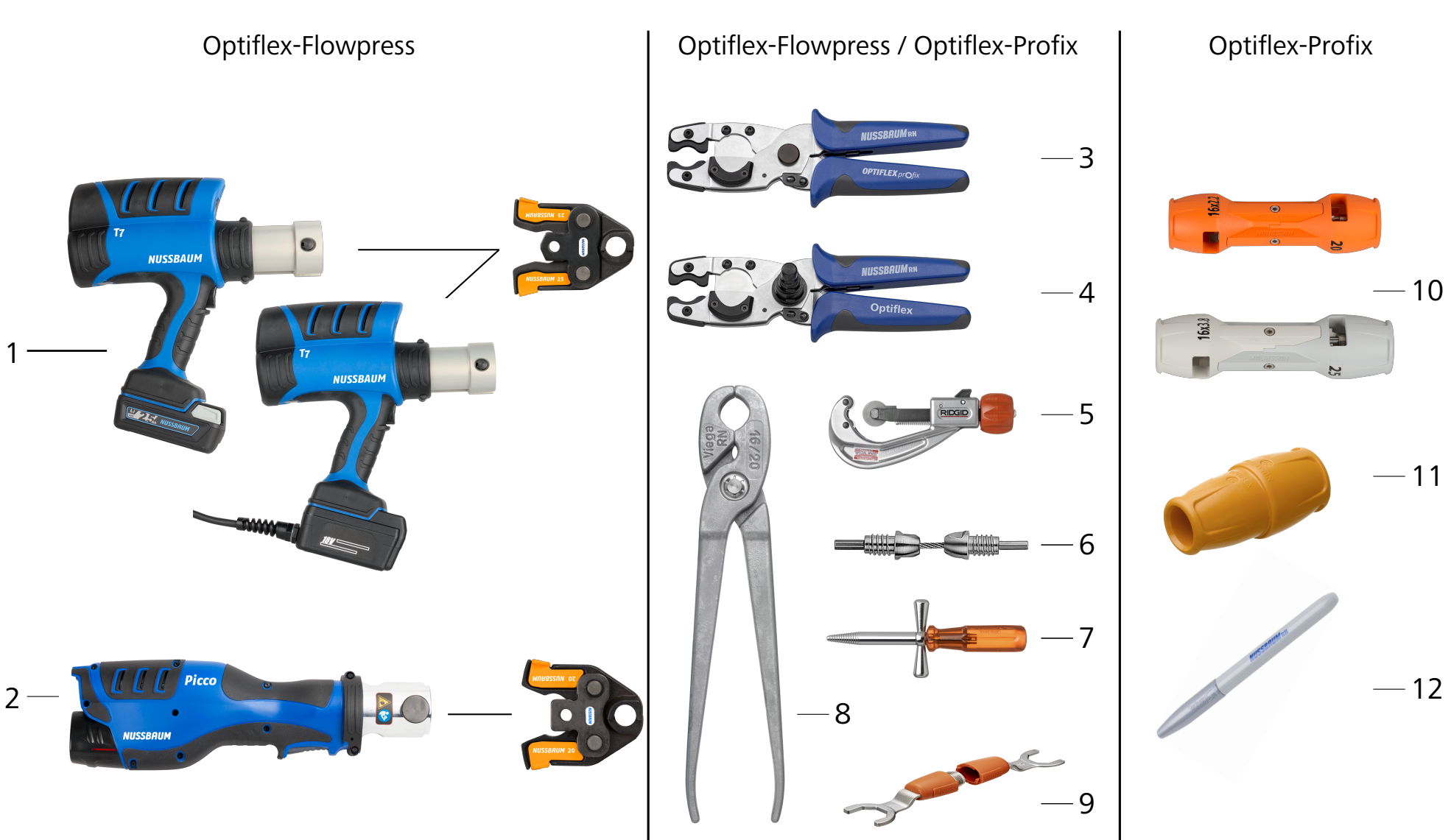

5.7 Utensili

Per il montaggio dei componenti di sistema Optiflex sono necessari i seguenti utensili e strumenti vari:

5.8 Fissaggio dei tubi

I tubi possono essere fissati con i braccialetti 83070/83071 disponibili nel programma di fornitura della Nussbaum. Le distanze da osservare per i fissaggi sono riportate nelle tabelle sottostanti.

Le distanze di fissaggio devono essere scelte in modo tale da evitare vibrazioni o rumori dovuti a colpi d’ariete nella rubinetteria a chiusura rapida (ad esempio miscelatori monocomando).

Ulteriori informazioni al riguardo sono reperibili nel documento della Nussbaum «Tematiche relative all’isolamento acustico», 👉 Tematiche 261.0.052.

5.8.1 Distanze di fissaggio dei tubi Optiflex-Flowpress

In caso di posa del tubo senza supporto di un guscio portante.

Distanze di fissaggio (valori indicativi) dei tubi Optiflex-Flowpress.

5.8.2 Distanze di fissaggio nelle installazioni premurali

Il sistema premurale Optivis-Tec offre la possibilità di fissare i tubi con le fascette 87075, con i braccialetti 83070/83071 o con una clip di fissaggio comunemente reperibile in commercio.

Per ridurre i rumori causati da eventuali colpi d’ariete, durante la posa dei tubi è necessario adottare provvedimenti opportuni, ad esempio realizzando un isolamento o riducendo le distanze di fissaggio delle condutture di erogazione.

Tubi Optiflex-Flowpress multistabili

Distanze di fissaggio dei tubi multistabili Optiflex-Flowpress.

Tubi flessibili in materiale sintetico Optiflex

Distanze di fissaggio dei tubi flessibili in materiale sintetico Optiflex.

5.8.3 Distanze di fissaggio per montaggio sul pavimento

Per il fissaggio dei tubi Optiflex sul pavimento sono disponibili le bride per tubi 87072 e il nastro per bride 87073.

Distanze di fissaggio dei tubi Optiflex-Flowpress multistabili e dei tubi flessibili in materiale sintetico Optiflex.

5.9 Posa dei tubi

5.9.1 Posa delle condutture con Optiflex

Optiflex è un sistema di condutture destinato alla distribuzione di acqua potabile e medi ammessi in spazi interni di edifici non soggetti al gelo.

Durante la posa dei sistemi di condutture Optiflex è necessario osservare le prescrizioni seguenti:

• Il collegamento Optiflex-Profix è compatibile esclusivamente con i tubi in materiale sintetico Optiflex.

• Il collegamento Optiflex-Flowpress è compatibile con i tubi in materiale sintetico Optiflex e con il tubo Optiflex-Flowpress.

• La posa dei tubi in materiale sintetico Optiflex e dei fitting in pareti massicce deve essere conforme alla direttiva W3 della SVGW. I tubi in materiale sintetico devono essere posati in modo tale che in caso di guasto – ad esempio in caso di difetto di tenuta – sia possibile sostituirli senza grandi problemi.

• In caso di utilizzo di tubi di protezione è necessario garantire che nell’intercapedine tra il tubo di protezione e il tubo non siano presenti impurità come frammenti di pietre, particelle di sporcizia o residui di cemento.

Medi ammessi e condizioni di impiego: 👉 Campi d’impiego di Optiflex.

5.9.2 Distanze minime tra due collegamenti Optiflex-Flowpress

Per un montaggio a regola d’arte dei collegamenti Optiflex-Flowpress è necessario rispettare le distanze minime tra due collegamenti Optiflex-Flowpress. Le distanze minime dipendono dalla dimensione dei tubi e dalla pressatrice utilizzata.

Distanze minime tra due collegamenti Optiflex-Flowpress.

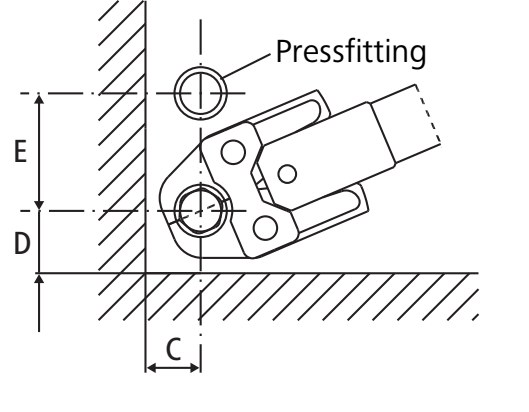

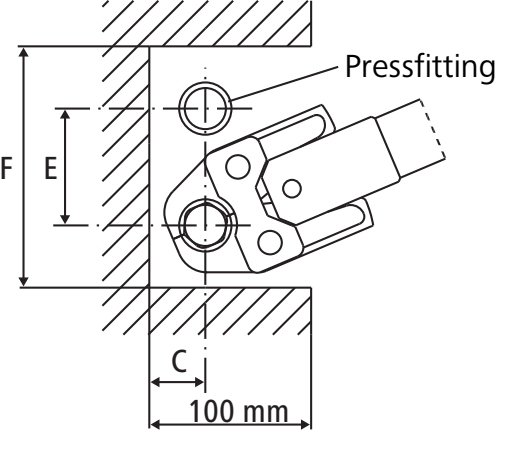

5.9.3 Spazio minimo necessario per il processo di pressatura

Per un montaggio a regola d’arte dei collegamenti Optiflex-Flowpress è necessario tenere conto della distanza minima tra le tubazioni e della distanza minima tra la tubazione e la struttura delle pareti e dei soffitti.

Spazio minimo necessario per il processo di pressatura.

5.9.4 Misure minime delle combinazioni di pressfitting Optiflex-Flowpress

Curva 45° Optiflex-Flowpress 84241
25		32		40		50		63
a	L	a	L	a	L	a	L	a	L
68	46	68	46	84	57	97	57	106	60

Misure minime delle combinazioni di pressfitting Optiflex-Flowpress.

Curva 90° Optiflex-Flowpress 84240
16		20		25		32		40		50		63
a	L	a	L	a	L	a	L	a	L	a	L	a	L
82	36	86	36	106	46	116	46	151	57	167	57	184	60

Pezzo a T Optiflex-Flowpress con curva 45° Optiflex-Flowpress 84242/84241
d1 / d3 Esecuzione diritta	d2 Deviazione
	25		32		40		50		63
	a	L	a	L	a	L	a	L	a	L
25	73	46	—	—	—	—	—	—	—	—
32	75	46	75	46	—	—	—	—	—	—
40	78	46	77	46	94	57	—	—	—	—
50	78	46	80	46	95	57	105	57	—	—
63	86	46	88	46	99	57	109	57	118	60

Pezzo a T Optiflex-Flowpress con curva 90° Optiflex-Flowpress 84242/84240
	16		20		25		32		40		50		63
	a	L	a	L	a	L	a	L	a	L	a	L	a	L
16	84	36	84	36	—	—	—	—	—	—	—	—	—	—
20	86	36	87	36	—	—	—	—	—	—	—	—	—	—
25	88	36	90	36	108	46	—	—	—	—	—	—	—	—
32	93	36	92	36	111	46	117	46	—	—	—	—	—	—
40	—	—	100	36	118	46	120	46	149	57	—	—	—	—
50	—	—	—	—	116	46	125	46	150	57	163	57	—	—
63	—	—	—	—	126	46	136	46	156	57	169	57	184	60

5.9.5 Taglio a misura dei tubi Optiflex

I tubi Optiflex possono essere tagliati a misura per mezzo degli opportuni utensili della Nussbaum:

• I tubi con Ø 16, 20 e 25 mm e i tubi di protezione con la forbice speciale 87192.31

• I tubi con Ø 32, 40, 50 e 63 mm con il tagliatubi 87089.21 o 87089.31

• Nel caso in cui il taglio a misura produca una deformazione dell’estremità dei tubi Optiflex-Flowpress, le estremità deformate possono essere calibrate con i calibratori della forbice speciale 87194.31.

Eventuali errori nel taglio a misura dei tubi possono causare difetti di tenuta delle tubazioni:

• Per evitare di danneggiare il tubo di protezione bisogna evitare di eseguire il taglio a misura con lame.

• Il taglio a misura dei tubi non può essere effettuato con una sega o una smerigliatrice.

5.9.6 Piegatura dei tubi Optiflex

I tubi Optiflex possono essere piegati a mano o con degli utensili di piegatura rispettando i seguenti raggi di curvatura minimi. I tubi non possono essere piegati direttamente sul fitting, in quanto potrebbe danneggiare il tubo.

Tubi flessibili in materiale sintetico Optiflex: raggi di curvatura minimi.

Tubo Optiflex-Flowpress multistabile: raggi di curvatura minimi.

Le indicazioni relative al raggio di curvatura minimo si riferiscono allo smusso neutro:

5.9.7 Realizzazione di collegamenti Optiflex

Le istruzioni per la realizzazione di un collegamento Optiflex-Profix sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 261.0.010.

Le istruzioni per la realizzazione di un collegamento Optiflex-Flowpress sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 261.0.011.

Le istruzioni per la realizzazione di un accoppiamento rapido sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.0.905.

Le istruzioni per la realizzazione di un collegamento a innesto sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.0.906.

5.9.8 Collegamenti filettati

Al fine di evitare tensioni da torsione nelle tubazioni è necessario realizzare dapprima i collegamenti filettati e successivamente i raccordi a pressare.

Non utilizzare frenafiletti contenenti solventi:

I frenafiletti contenenti solventi possono danneggiare i materiali e provocare difetti di tenuta a carico dei componenti in materiale sintetico delle tubazioni, con conseguenti danni provocati dall’acqua. Per la sigillatura dei collegamenti filettati devono essere utilizzati esclusivamente canapa comunemente reperibile in commercio in combinazione con pasta per filettature o nastro ermetico per filettature certificato per acqua potabile.

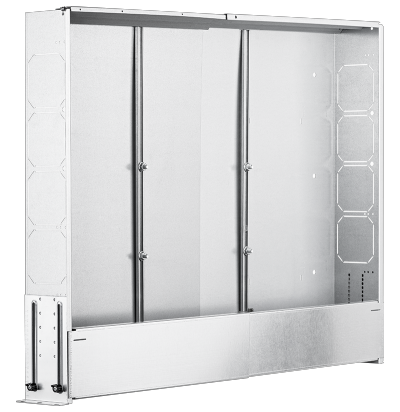

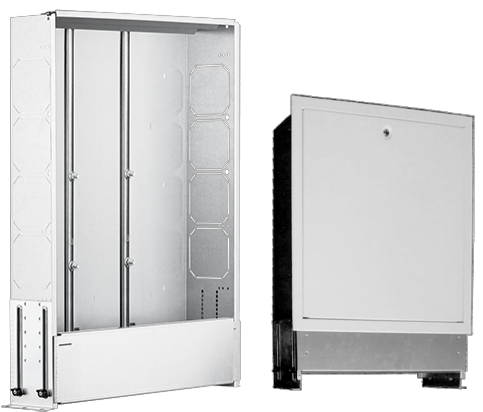

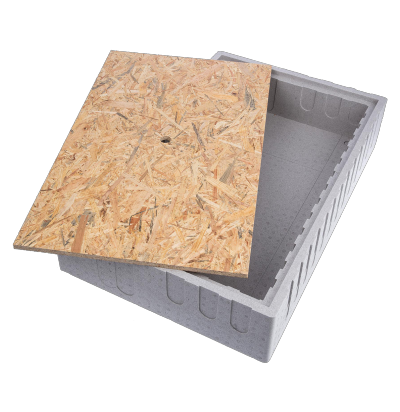

5.9.9 Dimensionamento delle cassette di revisione

			Cassetta di revisione							Cassetta di revisione versione telescopica						Cassetta a zoccolo
			Art. n°: 86043/86044							Art. n°: 86050						Art. n°: 86055
Misura			400	500	600	750	900	1'000	1'200	500	600	750	900	1'000	1'200	570	770	970	1'170
Idrosanitario		N	3	4	6	8	11	13	16	4	6	8	11	13	16	5	8	12	15
		N	1	2	4	7	9	11	14	2	4	7	9	11	14	3	6	10	13
		N	2	3	5	8	10	12	15	3	5	8	10	12	15	4	8	11	14
		N	2	3	5	8	10	12	15	3	5	8	10	12	15	4	8	11	14
Riscaldamento		N	2	4	6	9	12	14	18	2	6	9	12	14	18	4	8	12	14
		N	—	—	3	6	9	11	15	—	3	6	9	11	15	2	6	10	14
		N	—	3	5	8	11	13	17	3	5	8	11	13	17	3	7	11	13
		N	—	3	5	8	11	13	17	3	5	8	11	13	17	3	7	11	13

Dimensionamento delle cassette di revisione.

N = numero di uscite

Vale per PWH e PWC

5.10 Vecchi tipi di tubi Optiflex

I vecchi modelli di tubi Optiflex possono essere collegati con i componenti di sistema Optiflex. Per due tipi di tubo è necessario il collegamento compatibile.

Tipi di tubi Optiflex flessibili:

Fino al modello del 2000, la dicitura sui tubi neri è stata riportata in colore rosso mentre, dal modello del 2001, in colore bianco.

Tipi di tubi Optiflex multistabili:

Il collegamento Optiflex-Profix non è compatibile con i tubi Optiflex multistabili.

Ulteriori informazioni sui collegamenti fissi:

• 👉 Optiflex-Flowpress-Collegamento

• 👉 Optiflex-Press-Set di collegamento

5.10.1 Optiflex-Press-Set di collegamento

Il set di collegamento Optiflex-Press viene utilizzato per collegare tubi Optiflex multistabili PE-Xc a pareti spesse con Ø 25.0 × 3.5 mm e Ø 32.0 × 4.4 mm di vecchia produzione con il tubo Optiflex-Flowpress di stesso diametro.

Avvertenze per il montaggio:

• Durante il montaggio bisogna prestare attenzione alla codifica cromatica presente sul collegamento Optiflex-Press. La parte di raccordo grigia viene collegata con i vecchi tipi di tubo. La parte di raccordo bianca viene collegata con il tubo bianco del set di collegamento Optiflex-Press. In seguito, sul tubo del set di collegamento Optiflex-Press può essere montato un fitting Optiflex-Flowpress compatibile.

• Un montaggio errato può causare difetti di tenuta dei collegamenti.

Per il collegamento Optiflex-Press è necessaria la vecchia ganascia Optiflex-Press 83022.

5.10.2 Optiflex-Flowpress-Collegamento

Il collegamento Optiflex-Flowpress 84235 viene utilizzato per collegare il tubo Optiflex multistabile PE-Xc con Ø 16 o 20 mm con il tubo Optiflex-Flowpress di stesso diametro.

Avvertenze per il montaggio:

• I tubi Optiflex multistabili PE-Xc devono essere inseriti nel raccordo a vite a pressare del collegamento. I tubi Optiflex-Flowpress multistabili devono essere raccordati con il collegamento Optiflex-Flowpress. Un montaggio errato può causare difetti di tenuta dei collegamenti.

• I tubi Optiflex multistabili PE-Xc neri con data di consegna a partire dal 2006 fino a luglio 2016 e con Ø 25-63 mm possono essere pressati senza il collegamento 84235 con i fitting Optiflex-Flowpress.

5.11 Prova di pressione

Prima della messa in servizio è necessario eseguire una prova di pressione. Per le prove di tenuta di collegamenti della Nussbaum, la localizzazione delle perdite deve essere effettuata esclusivamente con lo spray per la ricerca di perdite della Nussbaum (83186).

Informazioni dettagliate sulla prova di pressione sono contenute nel documento Nussbaum «Prova di pressione in sistemi con condutture», 👉 Tematiche 299.1.056.

Spray per la ricerca di perdite

N. articolo: 83186
