Systembeschrieb - Optiflex

5.1 Normen und Regelwerke

Für Planung und Ausführung sind die allgemein anerkannten Regeln der Technik einzuhalten und insbesondere die Normen, Richtlinien und Merkblätter der SIA, des SVGW und der suissetec zu beachten.

5.2 Weiterführende Informationen

Für die Planung und Ausführung von Nussbaum Installationen müssen die technischen Dokumente von Nussbaum berücksichtigt werden.

5.3 Transport und Lagerung der Rohre, Fittings und Armaturen

Bei Lagerung und Transport der Systemkomponenten sind die folgenden Hinweise zu beachten:

1. Die Materialien vor Umwelteinflüssen (Schmutz, Nässe, Hitze, Frost, UV-Strahlung, Chemikalien) schützen.
2. Verschiedene Materialien getrennt lagern (W3/E2:2020, 7.4).
3. Verpackungen und Schutzkappen erst unmittelbar vor der Verarbeitung entfernen.
4. Nicht fertiggestellte Anlagenteile gegen das Eindringen von Schmutz mit Verschlusskappen und -zapfen verschliessen.
5. Rohre, Fittings und Armaturen durch das Anbringen von Verschlussstopfen oder ähnliche Massnahmen vor dem Eindringen von Verunreinigungen schützen.

5.4 Elektrische Heizbänder

Nussbaum empfiehlt, elektrische Heizbänder nicht direkt auf die Optiflex-Rohre zu montieren.

Wenn dennoch Begleitheizungen eingesetzt werden, sind folgende Punkte zu beachten:

• Abgesperrte Rohrleitungen dürfen nicht beheizt werden, da eine Temperaturerhöhung in einem geschlossenen System zu einer unzulässigen Druckerhöhung führt.

• Selbstregulierende Heizbänder dürfen eine Temperatur von 70 °C nicht überschreiten.

• Die Bedienungs- und Montageanleitungen der Hersteller von Begleitheizungen sind zu beachten.

5.5 Technische Dämmung

Technische Dämmungen in gebäudetechnischen Anlagen müssen verschiedene Anforderungen erfüllen. Die Anforderungen sind, je nach Einsatzgebiet, abhängig vom Schutzziel. Dämmungen stellen keinen Korrosionsschutz für Anlagenteile dar. Wenn Dämmungen nass sind, schaffen sie aber für gedämmte metallene Oberflächen andere Korrosionsbedingungen. Dämmstoffe können Feuchtigkeit sehr lange halten. Dabei können sich im Dämmstoff korrosionsfördernde Substanzen wie Chlorid- und Nitrationen ansammeln. Trinkwasserinstallationen für Kalt- und Warmwasser sind sowohl gegen Wärmeverlust, Wassererwärmung und Schall als auch gegen Oberflächentauwasser zu dämmen. Bei Heizungsanlagen hat die Dämmung die Aufgabe den Wärmeaustauschvorgängen möglichst grossen Widerstand entgegenzusetzen. Sobald die Anlage auch eine kühlende Funktion ≥ +4 °C übernimmt, sind die physikalischen Gesetze besonders zu beachten.

Für die minimalen Dämmstärken sind die kantonalen Energiegesetze (basierend auf den MUKEN) sowie bei Sanitärleitungen die SIA 380.3 und bei Heizungs- und Kälteleitungen die SIA 384/1 zu berücksichtigen. Im Weiteren gibt auch der ISOLSUISSE Empfehlungen ab.

5.6 Schutz vor Aussenkorrosion

Die nachfolgenden Tabellen zeigen Beispiele möglicher Bausituationen und die passenden Schutzmassnahmen:

Bausituation	Schutzmassnahmen	Bausituation ohne Schutz­massnahmen	Bausituation mit Schutz­massnahmen
Leitungsführung in Räumen mit korrosiv wirkenden Gasen und Dämpfen Betroffen sind Räume mit korrosiv wirkender Umgebungsluft, die z. B. mit Ammoniak, Salpetersäure, Chlor, Salzsäuren oder FCKW-haltigen Treibgasen angereichert sein kann. Solche Räume sind z. B. Stallbereiche, Galvaniken, Schwimmbadbereiche, Molkereien oder Käsereien, ARA, oder Räume, in denen Reinigungsmittel gelagert werden.	Wo möglich, ist eine Änderung der Leitungsführung vorzusehen. Ist dies nicht realisierbar, so muss die Installation mit einem geeigneten Schutz versehen werden. Dazu kann z. B. ein Schutzanstrich oder der Schutzschlauch 83200 in Kombination mit dem Verschlussklebeband 83208 und der Wickelbandage 83204 verwendet werden.
Feuchtigkeit an unterputzverlegten Rohrleitungen Vorwandinstallationen können zur Dämmung mit einem Dämmmaterial wie Steinwolle ausgefüllt werden. Wenn während dem Betrieb Feuchtigkeit z. B. Kondenswasser, an die Anlage kommt, kann dies an den metallischen Rohrleitungsteilen zu Korrosion führen. Bei Rohrleitungen, die in Massivwänden verlegt sind, kann die Kombination von Feuchtigkeit und Baustoff zu Korrosion an den metallischen Rohrleitungsteilen führen.	Die metallischen Rohrleitungsteile (Fittings) müssen mit einem Korrosionsschutz versehen werden, z. B. mit der Wickelbandage 83204. Die Wickelbandage muss auf trockenen Oberflächen und mit Überlappung zum Schutzrohr angebracht werden.

Schutz vor Aussenkorrosion – Bausituationen und Schutzmassnahmen

5.7 Werkzeuge

Die folgenden Werkzeuge und Hilfsmittel sind für die Montage der Optiflex-Systemkomponenten erforderlich:

5.8 Rohrbefestigungen

Die Rohre können mit Rohrschellen 83070/83071 aus dem Nussbaum Lieferprogramm befestigt werden. Die Befestigungsabstände sind den nachfolgenden Tabellen zu entnehmen.

Die Befestigungsabstände sind so zu wählen, dass keine Vibrationen und keine Geräuschbildung durch Druckschläge von Schnellschlussarmaturen (z. B. Einhebelmischer) entstehen können.

Ausführliche Informationen hierzu sind im Nussbaum Dokument «Themenwelt Schallschutz» zu finden, 👉 Themenwelt 261.0.052.

5.8.1 Befestigungsabstände von Optiflex-Flowpress-Rohren

Bei Verlegung des Rohrs ohne Stützung durch eine Tragschale.

Befestigungsabstände (Richtwerte) von Optiflex-Flowpress-Rohren

5.8.2 Befestigungsabstände bei Vorwandinstallationen

Das Optivis-Tec-Vorwandsystem bietet Möglichkeiten zur Befestigung der Rohre mit den Rohrbindern 87075, den Rohrschellen 83070/83071 oder mit einem handelsüblichen Befestigungsclip.

Um durch Druckschläge verursachte Geräusche zu reduzieren, sind bei der Rohrverlegung entsprechende Vorkehrungen zu treffen, z. B. Dämmung oder kleinere Befestigungsabstände bei Ausstossleitungen.

Optiflex-Flowpress-Rohre formstabil

Befestigungsabstände von formstabilen Optiflex-Flowpress-Rohren

Optiflex-Kunststoffrohre flexibel

Befestigungsabstände von flexiblen Optiflex-Kunststoffrohren

5.8.3 Befestigungsabstände bei Montage auf dem Boden

Für die Befestigung der Optiflex-Rohre am Boden sind die Rohrbride 87072 und das Rohrbridenband 87073 erhältlich.

Befestigungsabstände von formstabilen Optiflex-Flowpress-Rohren und flexiblen Optiflex-Kunststoffrohren

5.9 Verlegen der Rohre

5.9.1 Rohrleitungsverlegung mit Optiflex

Optiflex ist ein Rohrleitungssystem zur Verteilung von Trinkwasser und zugelassenen Medien im frostfreien Innenbereich von Gebäuden.

Beim Verlegen von Optiflex-Rohrleitungssystemen sind die folgenden Vorgaben zu berücksichtigen:

• Die Optiflex-Profix-Verbindung ist nur mit den Optiflex-Kunststoffrohren kompatibel.

• Die Optiflex-Flowpress-Verbindung ist mit den Optiflex-Kunststoffrohren und mit dem Optiflex-Flowpress-Rohr kompatibel.

• Die Verlegung der Optiflex-Kunststoffrohre und Fittings in Massivwände muss konform mit der SVGW-Richtlinie W3 sein. Die Kunststoffrohre sind so zu verlegen, dass sie im Fehlerfall (z. B. bei Undichtheit) mit angemessenem Aufwand ausgetauscht werden können.

• Bei der Verwendung von Schutzrohren muss sichergestellt sein, dass im Hohlraum zwischen Schutzrohr und Rohr keine Verunreinigungen wie Steinsplitter, Schmutzpartikel oder Zementreste vorhanden sind.

Zugelassene Medien und Einsatzbedingungen: 👉 Einsatzbereiche von Optiflex.

5.9.2 Mindestabstände zwischen zwei Optiflex-Flowpress-Verbindungen

Für die reibungslose Montage von Optiflex-Flowpress-Verbindungen müssen die Mindestabstände zwischen zwei Optiflex-Flowpress-Verbindungen eingehalten werden. Die Mindestabstände sind abhängig von der Rohrgrösse und dem verwendeten Presswerkzeug.

Mindestabstände zwischen zwei Optiflex-Flowpress-Verbindungen

5.9.3 Minimaler Platzbedarf für den Pressvorgang

Für die reibungslose Montage von Optiflex-Flowpress-Verbindungen muss der Mindestabstand zwischen den Rohrleitungen und der Mindestabstand zwischen der Rohrleitung und der Wand-Decken-Konstruktion berücksichtigt werden.

Minimaler Platzbedarf für den Pressvorgang

5.9.4 Minimale Masse von Optiflex-Flowpress-Pressfitting-Kombinationen

Optiflex-Flowpress-Bogen 45° 84241
25		32		40		50		63
a	L	a	L	a	L	a	L	a	L
68	46	68	46	84	57	97	57	106	60

Minimale Masse von Optiflex-Flowpress-Pressfitting-Kombinationen

Optiflex-Flowpress-Bogen 90° 84240
16		20		25		32		40		50		63
a	L	a	L	a	L	a	L	a	L	a	L	a	L
82	36	86	36	106	46	116	46	151	57	167	57	184	60

Optiflex-Flowpress-T-Stück mit Optiflex-Flowpress-Bogen 45° 84242/84241
d1 / d3 Durchgang	d2 Abzweig
	25		32		40		50		63
	a	L	a	L	a	L	a	L	a	L
25	73	46	—	—	—	—	—	—	—	—
32	75	46	75	46	—	—	—	—	—	—
40	78	46	77	46	94	57	—	—	—	—
50	78	46	80	46	95	57	105	57	—	—
63	86	46	88	46	99	57	109	57	118	60

Optiflex-Flowpress-T-Stück mit Optiflex-Flowpress-Bogen 90° 84242/84240
	16		20		25		32		40		50		63
	a	L	a	L	a	L	a	L	a	L	a	L	a	L
16	84	36	84	36	—	—	—	—	—	—	—	—	—	—
20	86	36	87	36	—	—	—	—	—	—	—	—	—	—
25	88	36	90	36	108	46	—	—	—	—	—	—	—	—
32	93	36	92	36	111	46	117	46	—	—	—	—	—	—
40	—	—	100	36	118	46	120	46	149	57	—	—	—	—
50	—	—	—	—	116	46	125	46	150	57	163	57	—	—
63	—	—	—	—	126	46	136	46	156	57	169	57	184	60

5.9.5 Ablängen der Optiflex-Rohre

Die Optiflex-Rohre können mit den passenden Nussbaum Werkzeugen abgelängt werden:

• Die Rohre mit Ø 16, 20 und 25 mm und die Schutzrohre mit der Spezialschere 87192.31

• Die Rohre mit Ø 32, 40, 50 und 63 mm mit dem Rohrabschneider 87089.21 oder 87089.31

• Wenn das Rohrende von Optiflex-Flowpress-Rohren beim Ablängen verformt wird, kann das verformte Rohrende mit den Kalibrierdornen der Spezialschere 87194.31 kalibriert werden.

Fehler beim Ablängen der Rohre können zu undichten Rohrleitungen führen:

• Um eine Beschädigung des Rohrs zu vermeiden, keine Messer zum Ablängen des Schutzrohrs verwenden.

• Das Ablängen der Rohre mit einer Säge oder Trennscheibe ist nicht zulässig.

5.9.6 Biegen der Optiflex-Rohre

Die Optiflex-Rohre können von Hand oder mit Biegewerkzeugen unter Einhaltung der folgenden minimalen Biegeradien gebogen werden. Die Rohre dürfen nicht unmittelbar am Fitting gebogen werden, weil dabei das Rohr beschädigt werden kann.

Optiflex-Kunststoffrohre flexibel: Minimale Biegeradien

Optiflex-Flowpress-Rohr formstabil: Minimale Biegeradien

Die Angaben zum minimalen Biegeradius beziehen sich auf die neutrale Faser:

5.9.7 Herstellen der Optiflex-Verbindungen

Die Anleitung zur Herstellung einer Optiflex-Profix-Verbindung ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 261.0.010.

Die Anleitung zur Herstellung einer Optiflex-Flowpress-Verbindung ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 261.0.011.

Die Anleitung zur Schnellkupplung ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 299.0.905.

Die Anleitung zum Steckübergang ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 299.0.906.

5.9.8 Gewindeverbindungen

Um Torsionsspannungen in Rohrleitungen zu vermeiden, ist es erforderlich, dass erst die Gewindeverbindungen und dann die Pressverbindungen hergestellt werden.

Keine lösungsmittelhaltigen Gewindekleber verwenden:

Lösungsmittelhaltige Gewindekleber können Materialschäden und Undichtheiten an den Kunststoffteilen der Rohrleitung verursachen. In der Folge kann es zu Wasserschäden kommen. Zum Abdichten von Gewindeverbindungen sind nur handelsüblicher Hanf in Kombination mit Gewindedichtpaste oder für Trinkwasser zertifiziertes Gewinde-Dichtband zu verwenden.

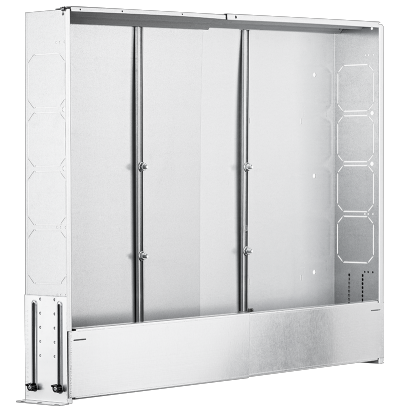

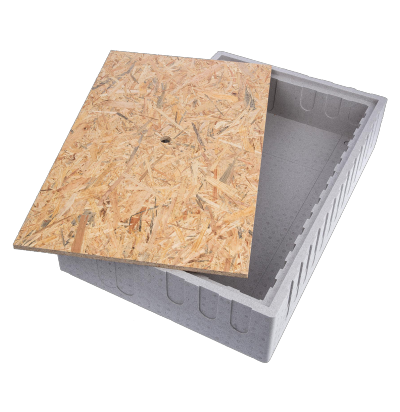

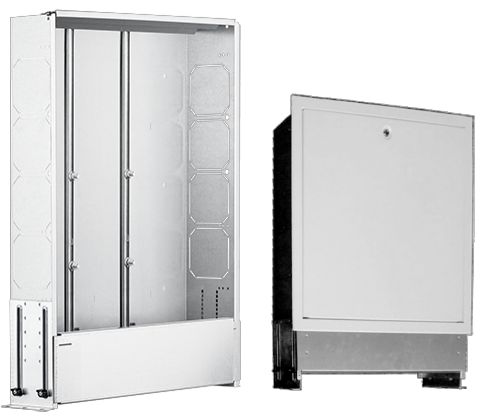

5.9.9 Grössenbestimmung Verteilerkästen

			Verteilerkasten							Verteilerkasten Teleskop-Ausführung						Sockelkasten
			Art. Nr.: 86043/86044							Art. Nr.: 86050						Art. Nr.: 86055
Grösse			400	500	600	750	900	1000	1200	500	600	750	900	1000	1200	570	770	970	1170
Sanitär		N	3	4	6	8	11	13	16	4	6	8	11	13	16	5	8	12	15
		N	1	2	4	7	9	11	14	2	4	7	9	11	14	3	6	10	13
		N	2	3	5	8	10	12	15	3	5	8	10	12	15	4	8	11	14
		N	2	3	5	8	10	12	15	3	5	8	10	12	15	4	8	11	14
Heizung		N	2	4	6	9	12	14	18	2	6	9	12	14	18	4	8	12	14
		N	—	—	3	6	9	11	15	—	3	6	9	11	15	2	6	10	14
		N	—	3	5	8	11	13	17	3	5	8	11	13	17	3	7	11	13
		N	—	3	5	8	11	13	17	3	5	8	11	13	17	3	7	11	13

Grössenbestimmung Verteilerkästen

N = Anzahl Abgänge

Gilt für PWH und PWC

5.10 Alte Optiflex-Rohrtypen

Die Optiflex-Rohrtypen vergangener Modelljahre können mit den Optiflex-Systemkomponenten verbunden werden. Bei zwei Rohrtypen ist dazu der passende Übergang erforderlich.

Flexible Optiflex-Rohrtypen:

Die Beschriftung auf den schwarzen Rohren wurde bis zum Modelljahr 2000 in rot aufgebracht, ab Modelljahr 2001 in weiss.

Formstabile Optiflex-Rohrtypen:

Die Optiflex-Profix-Verbindung ist nicht kompatibel mit den formstabilen Optiflex-Rohren.

Weitere Informationen zu den Übergängen:

• 👉 Optiflex-Flowpress-Übergang

• 👉 Optiflex-Press-Übergangs-Set

5.10.1 Optiflex-Press-Übergangs-Set

Das Optiflex-Press-Übergangs-Set wird verwendet, um die dickwandigen Optiflex-Rohre PE-Xc formstabil Ø 25 × 3.5 mm und Ø 32 × 4.4 mm aus alter Produktion mit dem Optiflex-Flowpress-Rohr von gleichem Durchmesser zu verbinden.

Montagehinweise:

• Bei der Montage muss die Farbcodierung am Optiflex-Press-Übergang beachtet werden. Das graue Anschlussteil wird mit den alten Rohrtypen verbunden, das weisse Anschlussteil wird mit dem weissen Rohr des Optiflex-Press-Übergangs-Sets verbunden. Am Rohr des Optiflex-Press-Übergangs-Sets kann anschliessend ein passendes Optiflex-Flowpress-Fitting montiert werden.

• Eine falsche Montage kann undichte Verbindungen zur Folge haben.

Für die Optiflex-Press Verbindung wird die alte Optiflex-Press-Pressbacke 83022 benötigt.

5.10.2 Optiflex-Flowpress-Übergang

Der Optiflex-Flowpress-Übergang 84235 wird verwendet, um das Optiflex-Rohr PE-Xc formstabil mit Ø 16 oder 20 mm mit dem Optiflex-Flowpress-Rohr von gleichem Durchmesser zu verbinden.

Montagehinweise:

• Die Optiflex-Rohre PE-Xc formstabil müssen in die Schraubpressverbindung des Übergangs eingesteckt werden. Die Optiflex-Flowpress-Rohre formstabil sind mit der Optiflex-Flowpress-Verbindung zu verbinden. Eine falsche Montage kann undichte Verbindungen zur Folge haben.

• Die schwarzen Optiflex-Rohre PE-Xc formstabil mit Lieferdatum ab 2006 bis Juni 2016 und mit Ø 25 bis 63 mm können ohne den Übergang 84235 mit den Optiflex-Flowpress-Fittings verpresst werden.

5.11 Druckprüfung

Vor der Inbetriebnahme muss eine Druckprüfung durchgeführt werden. Bei Dichtheitsprüfungen von Nussbaum Verbindungen darf die Leckortung ausschliesslich mit dem Nussbaum Lecksuchspray 83186 durchgeführt werden.

Ausführliche Informationen zur Druckprüfung sind dem Nussbaum Dokument «Themenwelt Druckprüfverfahren bei Leitungsinstallationen» zu entnehmen, 👉 Themenwelt 299.1.056.

Lecksuchspray

Artikel-Nr.: 83186
