2 Componenti di sistema

2.1 Fitting Optiflex

Per il montaggio è disponibile un’ampia gamma di fitting con relativi accessori di montaggio. I fitting Optiflex-Flowpress sono disponibili nei diametri 16, 20, 25, 32, 40, 50 e 63 mm.

2.1.1 Materiali e caratteristiche

Fitting Optiflex-Flowpress

Materiale

Dimensioni

Caratteristiche

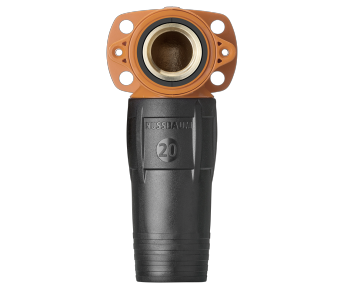

Optiflex-Flowpress-Scatola

Bronzo CC246E, materiale sintetico

Ø 16

Ø 20

  • Per muratura e sistemi premurali

  • Per tubi da 1LU

  • In 2 componenti, con base della scatola flessibile

  • Gomito con isolamento acustico

  • Pressione nominale PN 10

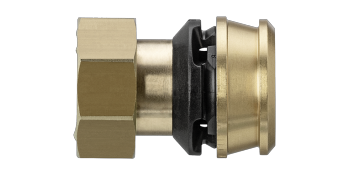

Accoppiamento rapido con dado

Bronzo CC246E

Ø 16

Ø 20

Ø 25

  • Per il raccordo a distributori Optiflex, scatole rubinetteria sotto muro e scatole lavabo sotto muro

  • Non sono necessari ulteriori sigillanti come canapa o nastro ermetico.

  • L’accoppiamento rapido può essere chiuso e aperto con un utensile.

  • Pressione nominale PN 10

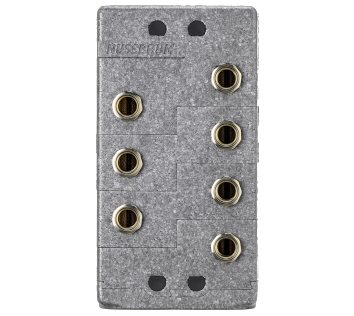

Optiflex-Scatola di distribuzione

Bronzo CC246E, materiale sintetico

Ø 20

  • Con partenze a innesto e accoppiamenti rapidi

  • Pressione nominale PN 10

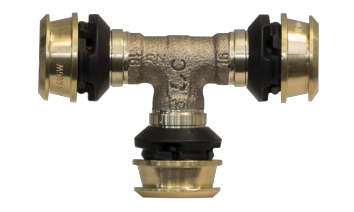

Optiflex-Flowpress-Pezzo a Ti

Bronzo CC246E

Ø 16. Ø 20, Ø 25, Ø 32, Ø 40, Ø 50, Ø 63

  • Pressione nominale PN 10

2.2 Tubi Optiflex-Flowpress

Per installazioni con Optiflex-Flowpress, a seconda del campo d’impiego sono disponibili diversi tubi in materiale sintetico. Gli impianti di riscaldamento possono essere realizzati con tubi multistabili Optiflex-Flowpress (tubi in materiale composito).

Le schede tecniche dei prodotti della Nussbaum sono disponibili nelle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

2.2.1 Materiali e caratteristiche

Tubo Optiflex

Materiale

Dimensioni

Caratteristiche

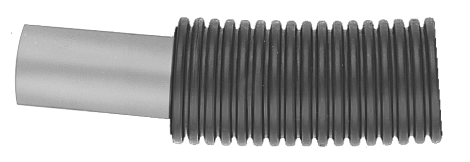

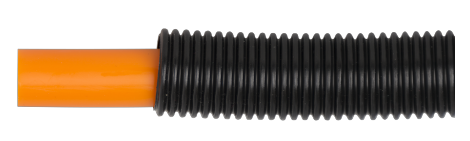

Optiflex-Tubo PE-Xc flessibile

87130

Materiale sintetico

Ø 16

Ø 20

  • Con tubo di protezione

  • In rotoli

  • Arancione

  • Pressione nominale PN 10

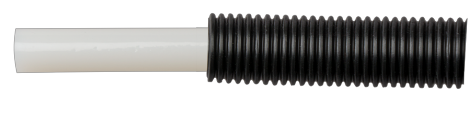

Optiflex-Tubo PE-RT flessibile

87120

Materiale sintetico

Ø 16

  • Con tubo di protezione

  • In rotoli

  • Per apparecchi da 1LU

  • Bianco

  • Pressione nominale PN 10

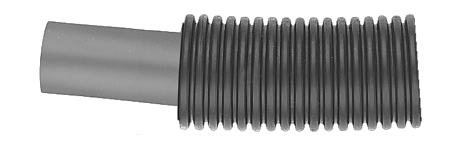

Optiflex-Tubo PB flessibile

87140

Materiale sintetico

Ø 16

Ø 20

Ø 25

  • Con tubo di protezione

  • In rotoli

  • Grigio

  • Pressione nominale PN 10

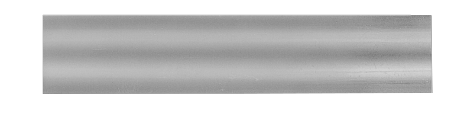

Optiflex-Flowpress-Tubo multistabile

87157

Materiale sintetico

Ø 16, Ø 20, Ø 25, Ø 32, Ø 40, Ø 50, Ø 63

  • In stanghe

  • Con rinforzo in alluminio

  • Con barriera alla diffusione

  • Pressione nominale PN 10

Optiflex-Flowpress-Tubo multistabile

87150

Materiale sintetico

Ø 16

Ø 20

Ø 25

  • Con tubo di protezione

  • In rotoli

  • Con rinforzo in alluminio

  • Con barriera alla diffusione

  • Pressione nominale PN 10

Compra ora

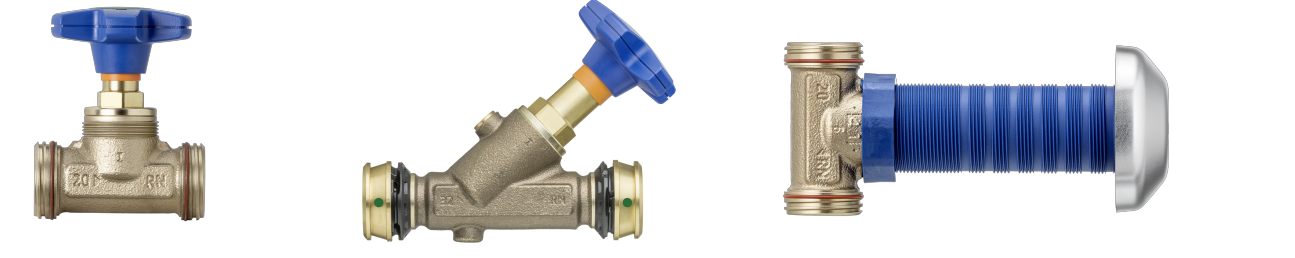

2.3 Rubinetterie di sistema Optiflex-Flowpress

Optiflex comprende una gamma di rubinetteria in bronzo con collegamenti Profix, Flowpress e filettati per il raccordo dei tubi Optiflex. Tutte le valvole d’arresto sono dotate di testa Easy-Top. La filettatura del perno di queste teste non è a contatto con il medio, pertanto non richiede manutenzione.

Le schede tecniche dei prodotti Nussbaum sono disponibili sulle rispettive pagine di prodotto nell’Online-Shop all’indirizzo www.nussbaum.ch.

2.4 Raccordi

Il sistema di condutture Optiflex offre diversi tipi di collegamento a seconda dell’impiego:

  • Optiflex-Flowpress

Le istruzioni per la realizzazione di un collegamento Optiflex-Flowpress sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 261.0.011.

  • Accoppiamento rapido

Le istruzioni per la realizzazione di un accoppiamento rapido sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.0.905.

  • Collegamento a innesto

Le istruzioni per la realizzazione di un collegamento a innesto sono disponibili sul sito www.nussbaum.ch, 👉 Istruzioni di montaggio 299.0.906.

2.4.1 Collegamento Optiflex-Flowpress

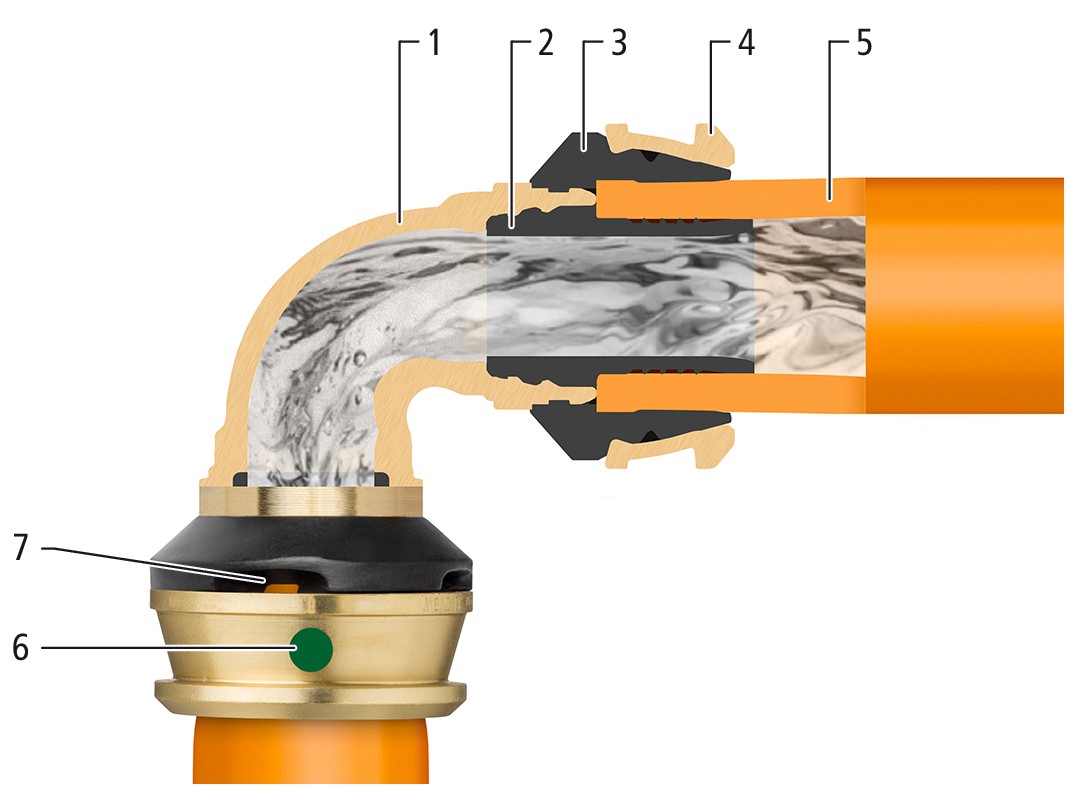

Optiflex-Flowpress è la tecnica di collegamento a pressatura radiale-assiale con punto di sicurezza SC per l’installazione di sistemi di distribuzione di acqua potabile con tubi flessibili in materiale sintetico Optiflex con Ø 16-40 mm e con tubi Optiflex-Flowpress multistabili con Ø 16-63 mm. Il collegamento Optiflex-Flowpress è di tipo B con perdita di pressione ridotta. Il collegamento Optiflex-Flowpress viene realizzato con l’ausilio di pressatrici e non è scollegabile.

1

Corpo di base

Bronzo CC246E

2

Elemento di supporto

Materiale sintetico PPSU

3

Anello di battuta

Materiale sintetico

4

Boccola

Ottone

5

Tubo Optiflex

Tubo flessibile in materiale sintetico PE-Xc, PE-RT o PB

Tubo in materiale composito multistabile PE-Xc/Al/PE-Xc o PE-RT/Al/PE-RT

6

Contrassegno punto di sicurezza SC

7

Finestra di controllo profondità d’innesto

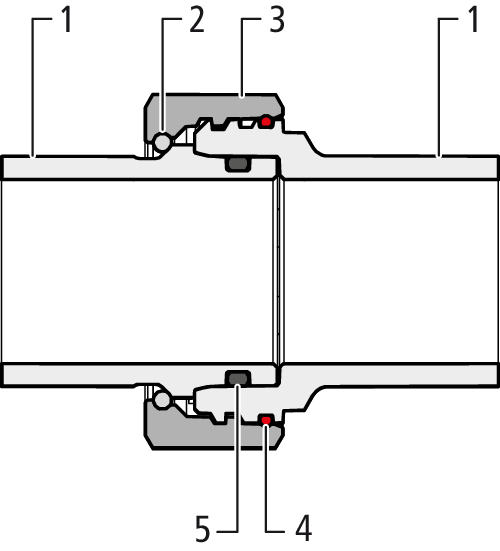

2.4.2 Accoppiamento rapido

L’accoppiamento rapido viene utilizzato per realizzare il raccordo delle scatole di distribuzione e dei collegamenti fissi delle scatole sotto muro. Non sono necessari ulteriori sigillanti come canapa o nastro ermetico. L’accoppiamento rapido può essere chiuso e aperto con un utensile.

1

Corpo di base

Bronzo CC246E

2

Anello a scatto

Acciaio per molle

3

Dado

Ottone CW724R

4

O-ring

Materiale sintetico VMQ

5

Elemento di tenuta

EPDM

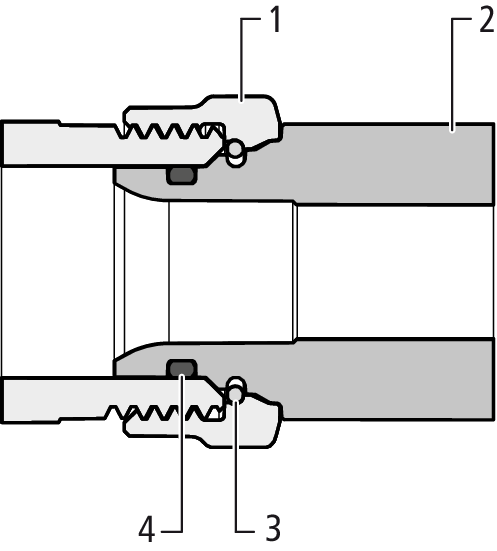

2.4.3 Collegamento a innesto

Il collegamento a innesto viene utilizzato per realizzare il raccordo delle condutture di erogazione alla scatola di distribuzione. Non sono necessari ulteriori sigillanti come canapa o nastro ermetico. Il raccordo viene eseguito senza utensili. Il collegamento a innesto può essere scollegato con un utensile speciale.

1

Dado

Ottone CW724R

2

Collegamento a innesto

Bronzo CC246E

3

Anello a scatto

Acciaio per molle

4

Elemento di tenuta

EPDM

2.5 Ausili per la tecnica di posa

Per la posa delle condutture in pareti massicce e soffitti in calcestruzzo sono disponibili, tra gli altri, gli accessori elencati di seguito:

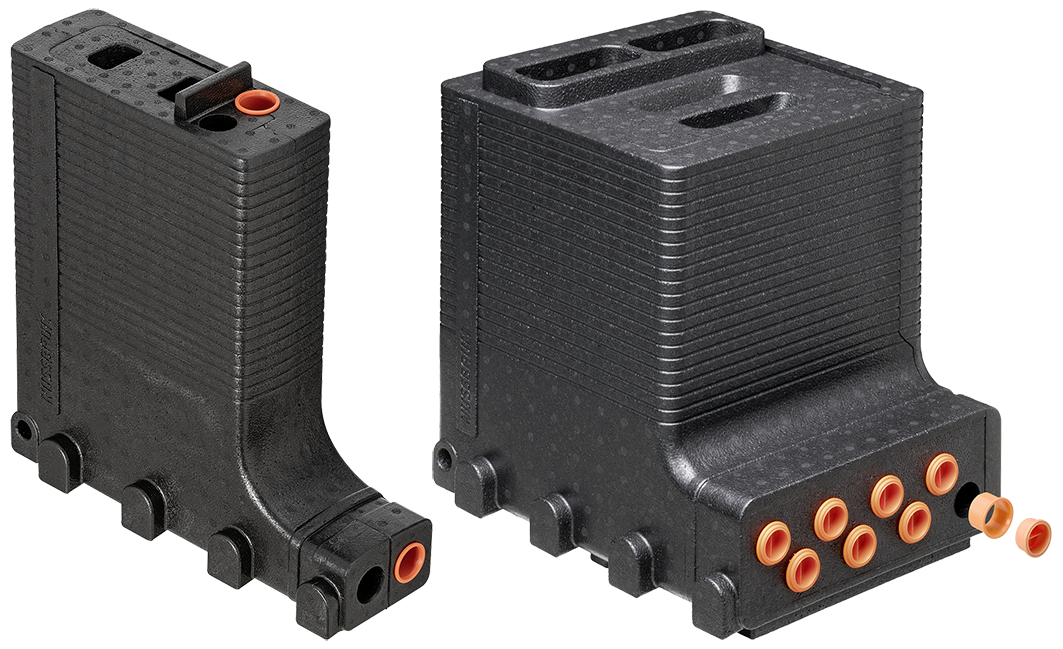

Optiflex-Guida per soletta 87054

  • Per posare tubi in materiale sintetico Optiflex con tubo di protezione attraverso il soffitto in calcestruzzo

  • Disponibile come scatola di collegamento accoppiabile singola o multipla

  • Materiale: Materiale sintetico

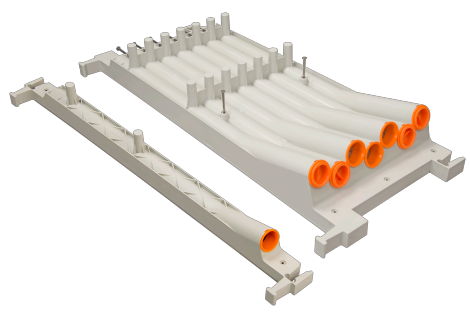

Optiflex-Aiuto di montaggio 87074

  • Per posare tubi in materiale sintetico Optiflex con tubo di protezione davanti a opere murarie di rivestimento

  • Per soffitti in calcestruzzo di spessore tra 200 e 350 mm

  • Materiale: Materiale sintetico

Informazioni dettagliate su tipi di posa e mezzi ausiliari per la tecnica di posa sono reperibili nel documento della Nussbaum «Tematiche relative alla distribuzione sui piani», 👉 Tematiche 261.0.006.

Compra ora

2.6 Utensili

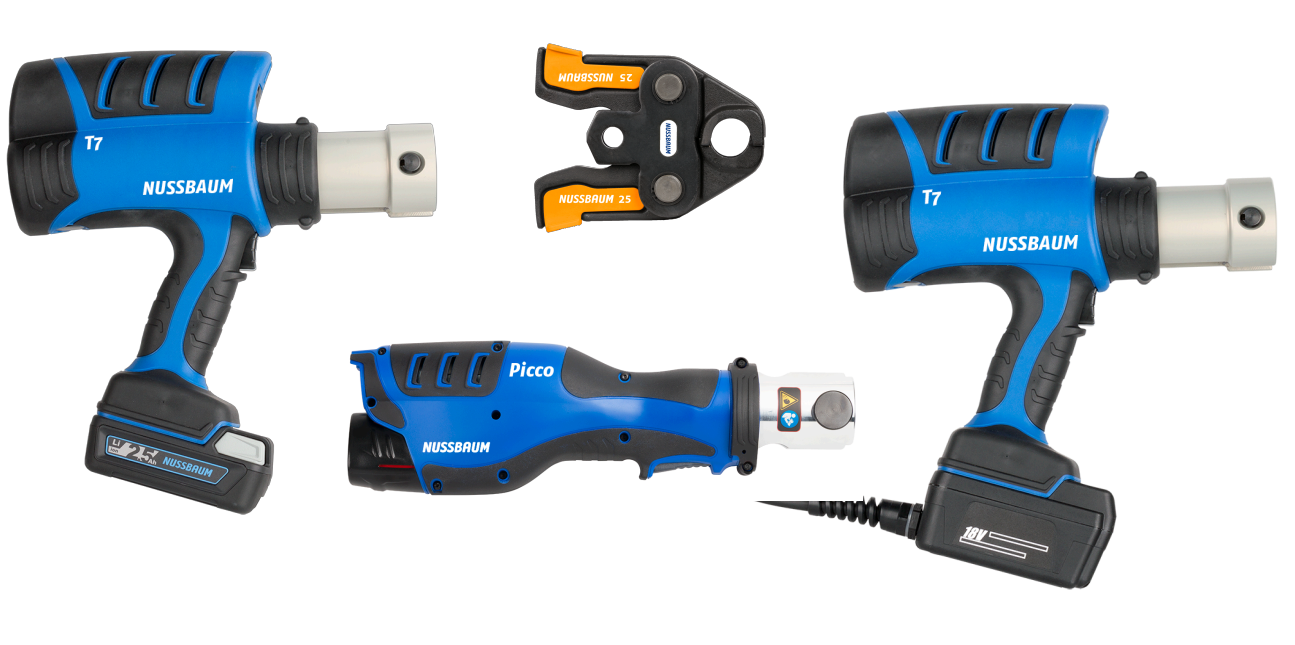

Pressatrici e ganasce Nussbaum

Per una garanzia di sistema completa sui raccordi a pressare devono essere utilizzati esclusivamente ganasce e anelli di pressatura Nussbaum.
