Produktdeklaration - Optiflex-Flowpress

2.1 Optiflex-Fittings

Für die Montage steht ein umfangreiches Programm von Fittings mit Montagezubehör zur Verfügung. Die Optiflex-Flowpress-Fittings sind mit den Durchmessern 16, 20, 25, 32, 40, 50 und 63 mm erhältich.

2.1.1 Werkstoffe und Eigenschaften

Optiflex-Flowpress-Fittings	Werkstoff	Dimension	Eigenschaften

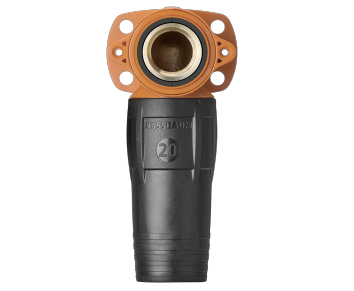

Optiflex-Flowpress-Dose	Rotguss CC246E, Kunststoff	Ø 16 Ø 20	Für Mauerwerk und Vorwandinstallation Für 1-LU-Rohre 2-teilig, mit flexiblem Dosenfuss Anschlusswinkel schallentkoppelt Nenndruck PN 10

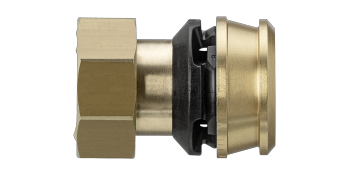

Schnellkupplung mit Überwurfmutter	Rotguss CC246E	Ø 16 Ø 20 Ø 25	Zum Anschluss an Optiflex-Verteiler, Unterputz-Armaturenboxen und Unterputz-Waschtischboxen Zusätzliche Dichtmittel wie Hanf oder Dichtband sind nicht erforderlich. Das Schliessen und Öffnen der Schnellkupplung erfolgt mit Werkzeug. Nenndruck PN 10

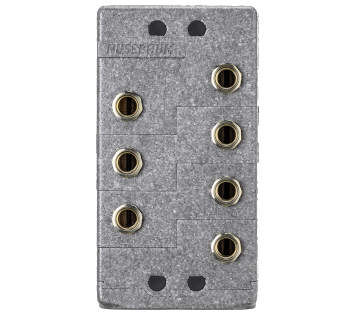

Optiflex-Verteilerbox	Rotguss CC246E, Kunststoff	Ø 20	Mit Steckabgängen und Schnellkupplungen Nenndruck PN 10

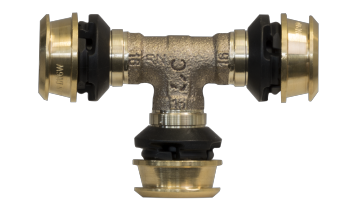

Optiflex-Flowpress-T-Stück	Rotguss CC246E	Ø 16. Ø 20, Ø 25, Ø 32, Ø 40, Ø 50, Ø 63	Nenndruck PN 10

2.2 Optiflex-Flowpress-Rohre

Für Installationen mit Optiflex-Flowpress stehen je nach Einsatzbereich verschiedene Kunststoffrohre zur Verfügung. Heizungsinstallationen lassen sich mit Optiflex-Flowpress-Rohren formstabil (Verbundrohre) realisieren.

Die Datenblätter zu den Nussbaum Produkten sind auf den jeweiligen Produktseiten im Onlineshop unter www.nussbaum.ch verfügbar.

2.2.1 Werkstoffe und Eigenschaften

Optiflex-Rohr	Wekstoff	Dimension	Eigenschaften

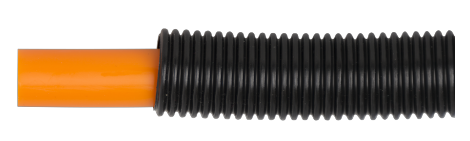

Optiflex-Rohr PE-Xc flexibel 87130	Kunststoff	Ø 16 Ø 20	In Schutzrohr In Ringen Orange Nenndruck PN 10
Optiflex-Rohr PE-RT flexibel 87120	Kunststoff	Ø 16	In Schutzrohr In Ringen Für 1-LU-Apparate Weiss Nenndruck PN 10
Optiflex-Rohr PB flexibel 87140	Kunststoff	Ø 16 Ø 20 Ø 25	In Schutzrohr In Ringen Grau Nenndruck PN 10
Optiflex-Flowpress-Rohr formstabil 87157	Kunststoff	Ø 16, Ø 20, Ø 25, Ø 32, Ø 40, Ø 50, Ø 63	In Stangen Aluminiumverstärkt Mit Diffusionssperre Nenndruck PN 10

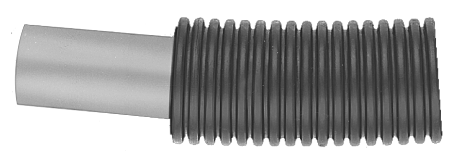

Optiflex-Flowpress-Rohr formstabil 87150	Kunststoff	Ø 16 Ø 20 Ø 25	In Schutzrohr In Ringen Aluminiumverstärkt Mit Diffusionssperre Nenndruck PN 10

Optiflex-Flowpress-Rohr formstabil

Artikel-Nr.: 87150

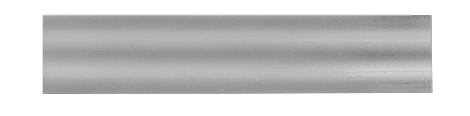

Optiflex-Flowpress-Rohr formstabil

Artikel-Nr.: 87157

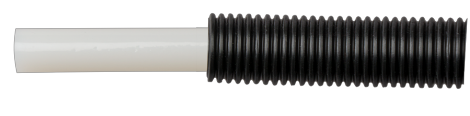

Optiflex-Rohr PE-RT flexibel

Artikel-Nr.: 87120

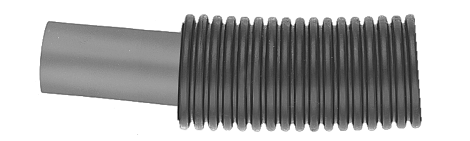

Optiflex-Rohr PB flexibel

Artikel-Nr.: 87140

Optiflex-Rohr PE-Xc flexibel

Artikel-Nr.: 87130

weitere Produkte

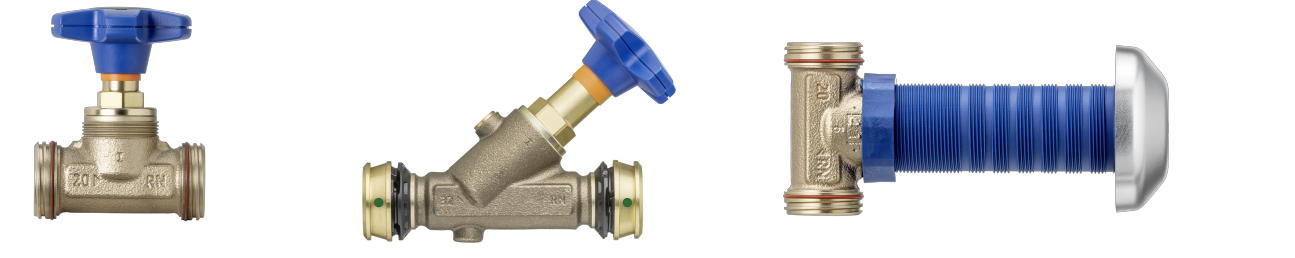

2.3 Optiflex-Flowpress-Systemarmaturen

Optiflex umfasst ein Programm von Armaturen aus Rotguss mit Profix-, Flowpress- und Gewindeverbindungen für den Anschluss der Optiflex-Rohre. Sämtliche Absperrventile sind mit Easy-Top-Oberteilen versehen. Bei diesen Oberteilen ist das Spindelgewinde nicht mediumberührt und daher wartungsfrei.

Die Datenblätter zu den Nussbaum Produkten sind auf den jeweiligen Produktseiten im Onlineshop unter www.nussbaum.ch verfügbar.

2.4 Verbindungen

Das Optiflex-Rohrleitungssystem stellt je nach Verwendungszweck unterschiedliche Verbindungstypen zur Verfügung:

• Optiflex-Flowpress

Die Anleitung zur Herstellung einer Optiflex-Flowpress-Verbindung ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 261.0.011.

• Schnellkupplung

Die Anleitung zur Schnellkupplung ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 299.0.905.

• Steckübergang

Die Anleitung zum Steckübergang ist auf www.nussbaum.ch verfügbar, 👉 Montageanleitung 299.0.906.

2.4.1 Optiflex-Flowpress-Verbindung

Optiflex-Flowpress ist die raxiale Pressverbindungtechnik mit SC-Contour für die Installation von Trinkwasserverteilungen mit den flexiblen Optiflex-Kunststoffrohren Ø 16 bis 40 mm und mit den formstabilen Optiflex-Flowpress-Rohren Ø 16 bis 63 mm. Die Optiflex-Flowpress-Verbindung ist vom Typ B mit reduziertem Druckverlust. Die Optiflex-Flowpress-Verbindung wird mit Presswerkzeugen hergestellt und ist nicht lösbar.

2.4.2 Schnellkupplung

Die Schnellkupplung wird für den Anschluss der Verteilerboxen und von Übergängen an die Unterputz-Boxen verwendet. Zusätzliche Dichtmittel wie Hanf oder Dichtband sind nicht erforderlich. Das Schliessen und Öffnen der Schnellkupplung erfolgt mit Werkzeug.

2.4.3 Steckübergang

Der Steckübergang wird für den Anschluss der Ausstossleitungen an die Verteilerbox verwendet. Zusätzliche Dichtmittel wie Hanf oder Dichtband sind nicht erforderlich. Der Anschluss erfolgt ohne Werkzeug. Der Steckübergang kann mit einem Spezialwerkzeug gelöst werden.

2.5 Hilfsmittel der Einlegetechnik

Für die Rohrleitungsverlegung in Massivwände und Betondecken steht u. A. folgendes Zubehör zur Verfügung:

Optiflex-Einlegekasten 87054	Für das Verlegen von Optiflex-Kunststoffrohren mit Schutzrohr durch die Betondecke Als zusammensteckbarer Einzelanschluss- oder Mehrfachanschlusskasten erhältlich Werkstoff: Kunststoff
Optiflex-Einlegehilfe 87074	Für das Verlegen von Optiflex-Kunststoffrohren mit Schutzrohr vor Schalungsmauerwerken Für Betondecken mit einer Stärke von 200 bis 350 mm Werkstoff: Kunststoff

Ausführliche Informationen zu Verlegearten und Hilfsmittel der Verlegetechnik sind im Nussbaum Dokument «Themenwelt Etagenverteilung» zu finden, 👉 Themenwelt 261.0.006.

Optiflex-Einlegehilfe

Artikel-Nr.: 87074

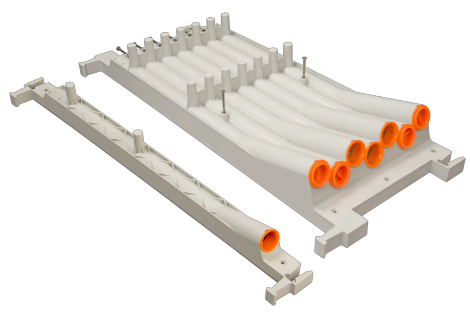

Optiflex-Einlegekasten

Artikel-Nr.: 87054

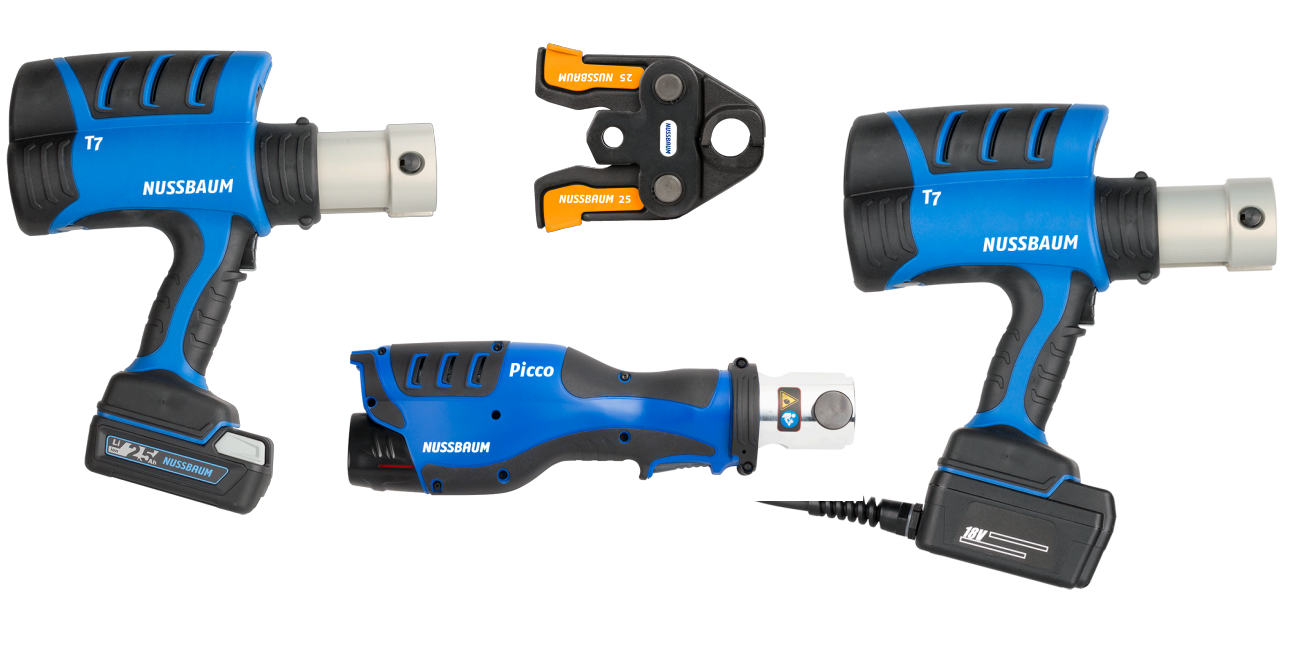

2.6 Werkzeuge

Nussbaum Presswerkzeuge und Pressbacken
	Für die vollumfängliche Systemgewährleistung auf Pressverbindungen sind zwingend Nussbaum Pressbacken bzw. Pressringe zu verwenden.
