Déclaration de produit - Optiflex-Flowpress

2.1 Raccords Optiflex

Pour le montage, il existe une gamme complète de raccords assortis d’accessoires de montage. Les raccords Optiflex-Flowpress sont disponibles dans les diamètres 16, 20, 25, 32, 40, 50 et 63 mm.

2.1.1 Matériaux et propriétés

Raccords Optiflex-Flowpress	Matériau	Dimension	Propriétés

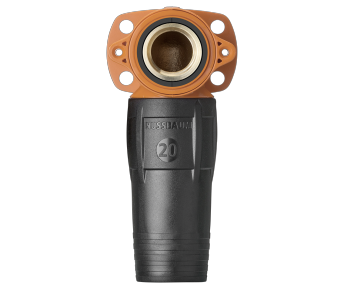

Optiflex-Flowpress-Boîte	Bronze CC246E, matière synthétique	Ø 16 Ø 20	Pour maçonnerie et installations apparentes sur la paroi Pour tuyaux 1 LU en 2 parties, avec socle de boîte flexible Equerres de raccordement à découplage sonore Pression nominale PN 10
Accouplement rapide avec écrou	Bronze CC246E	Ø 16 Ø 20 Ø 25	Pour le raccordement à des distributeurs Optiflex, boîtiers robinetterie à montage caché et boîtiers lavabo à montage caché Les produits d’étanchéité tel que le chanvre ou le ruban d’étanchéité ne sont pas nécessaires. Un outil est nécessaire pour ouvrir et fermer l’accouplement rapide. Pression nominale PN 10

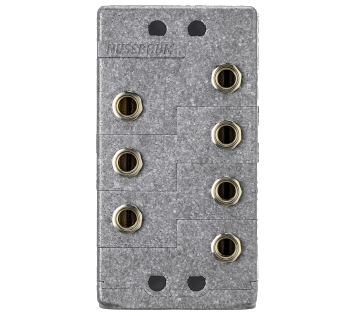

Optiflex-Boîtier distributeur	Bronze CC246E, matière synthétique	Ø 20	Avec raccords enfichables et accouplements rapides Pression nominale PN 10

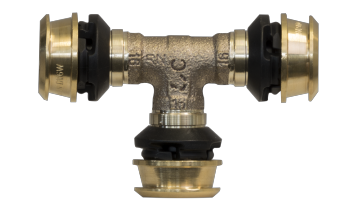

Optiflex-Flowpress-Té	Bronze CC246E	Ø 16. Ø 20, Ø 25, Ø 32, Ø 40, Ø 50, Ø 63	Pression nominale PN 10

2.2 Tuyaux Optiflex-Flowpress

Pour les installations avec Optiflex-Flowpress, il existe divers tuyaux en matière synthétique selon le domaine d’utilisation. Les tuyaux rigides Optiflex-Flowpress (tuyaux composites) conviennent pour les installations de chauffage.

Les fiches techniques pour les produits Nussbaum sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.

2.2.1 Matériaux et propriétés

Tuyau Optiflex	Matériau	Dimension	Certification	Propriétés
Optiflex-Tuyau PE-Xc souple 87130	Matière synthétique	Ø 16 Ø 20	Certifié pour l’eau de boisson	Avec gaine de protection En rouleau Orange Pression nominale PN 10
Optiflex-Tuyau PE-RT souple 87120	Matière synthétique	Ø 16	Certifié pour l’eau de boisson	Avec gaine de protection En rouleau Pour appareils à 1 LU Blanc Pression nominale PN 10
Optiflex-Tuyau PB souple 87140	Matière synthétique	Ø 16 Ø 20 Ø 25	Certifié pour l’eau de boisson	Avec gaine de protection En rouleau Gris Pression nominale PN 10
Optiflex-Flowpress-Tuyau rigide 87157	Matière synthétique	Ø 16, Ø 20, Ø 25, Ø 32, Ø 40, Ø 50, Ø 63	Certifié pour l’eau de boisson	En barres Renforcé à l’aluminium Résistant à l’infiltration d’oxygène Pression nominale PN 10
Optiflex-Flowpress-Tuyau rigide 87150	Matière synthétique	Ø 16 Ø 20 Ø 25	Certifié pour l’eau de boisson	Avec gaine de protection En rouleau Renforcé à l’aluminium Résistant à l’infiltration d’oxygène Pression nominale PN 10

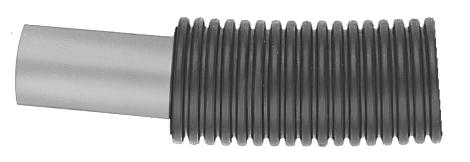

Optiflex-Flowpress-Tuyau rigide

N° d'article: 87150

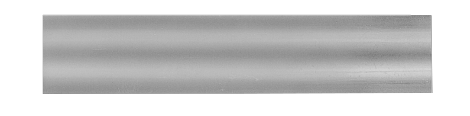

Optiflex-Flowpress-Tuyau rigide

N° d'article: 87157

Optiflex-Tuyau PE-RT souple

N° d'article: 87120

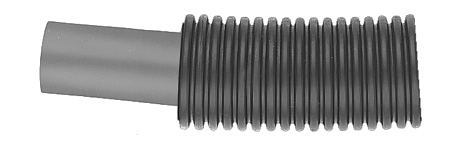

Optiflex-Tuyau PB souple

N° d'article: 87140

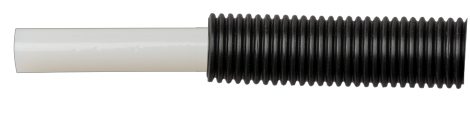

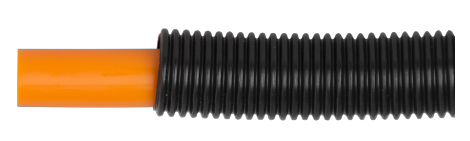

Optiflex-Tuyau PE-Xc souple

N° d'article: 87130

autres produits

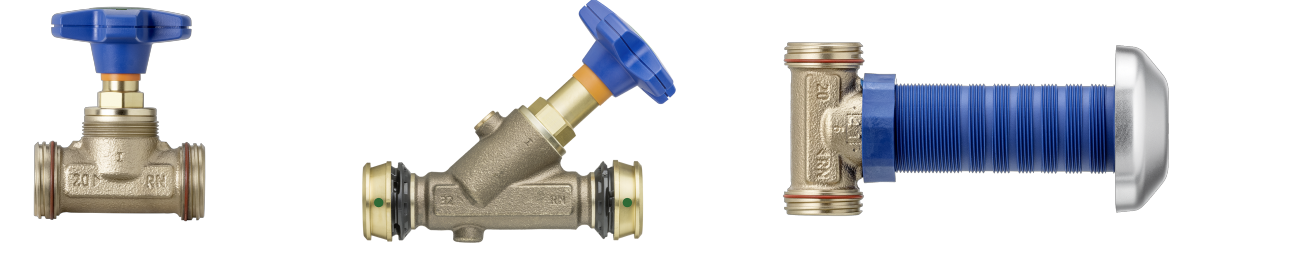

2.3 Robinetteries système Optiflex-Flowpress

Optiflex comprend un programme de robinetteries en bronze avec raccords Profix, Flowpress et filetés pour le raccordement aux tuyaux Optiflex. Toutes les vannes d’arrêt sont pourvues de parties supérieures Easy-Top. Comme le filetage de la tige de ces têtes n’est pas en contact avec le fluide, elles ne nécessitent pas d’entretien.

Les fiches techniques pour les produits Nussbaum sont disponibles dans les pages produits correspondantes de la boutique en ligne sur www.nussbaum.ch.

2.4 Pièces d’assemblage

Le système de conduite Optiflex propose divers types de connecteurs en fonction de l’utilisation prévue:

• Optiflex-Flowpress

Les instructions pour la réalisation d’un raccordement Optiflex-Flowpress sont disponibles sur www.nussbaum.ch, 👉 Instructions de montage 261.0.011.

• Accouplement rapide

Les instructions pour la réalisation d’un accouplement rapide sont disponibles sur www.nussbaum.ch, 👉 Instructions de montage 299.0.905.

• Pièce intermédiaire enfichable

Les instructions pour la réalisation d’un raccord à emboîter sont disponibles sur www.nussbaum.ch, 👉 Instructions de montage 299.0.906.

2.4.1 Raccord Optiflex-Flowpress

Optiflex-Flowpress, c’est la technique de sertissage raxiale avec SC-Contour pour l’installation de distribution de l’eau de boisson par les tuyaux synthétiques flexibles Optiflex Ø 16 à 40 mm et par les tuyaux Optiflex-Flowpress Ø 16 à 63 mm. Le raccord Optiflex-Flowpress est de type B avec perte de charge réduite. Le raccord Optiflex-Flowpress est assemblé avec une sertisseuse et n’est pas démontable.

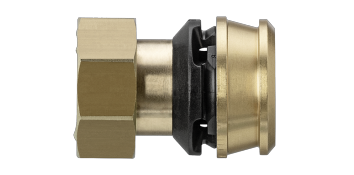

2.4.2 Accouplement rapide

L’accouplement rapide est utilisé pour le raccordement des boîtes de distribution et de pièces intermédiaires aux boîtiers encastrés. Les produits d’étanchéité tel que le chanvre ou le ruban d’étanchéité ne sont pas nécessaires. Un outil est nécessaire pour ouvrir et fermer l’accouplement rapide.

2.4.3 Raccord à emboîter

Le raccord à emboîter s’utilise pour raccorder les conduites d’éjection au boîtier de distribution. Les produits d’étanchéité tel que le chanvre ou le ruban d’étanchéité ne sont pas nécessaires. Le raccordement s’effectue sans outillage. La pièce intermédiaire enfichable se détache au moyen d’un outillage spécial.

2.5 Eléments de montage

Pour la pose de conduites dans des murs massifs et dalles en béton, on dispose, entre autres, des accessoires suivants:

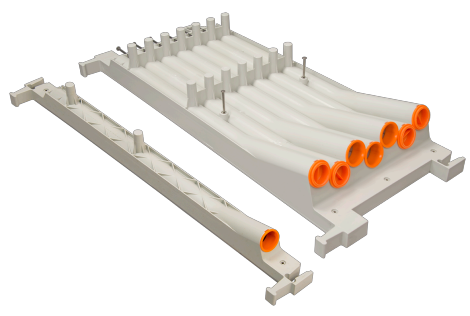

Optiflex-Liste d'évidement sur coffrage 87054	Pour la pose de tuyaux Optiflex en matière synthétique avec gaine de protection dans la dalle en béton Disponible pour emboîtement accouplable individuel ou multiple Matériau: matière synthétique
Optiflex-Aide de montage sur coffrage 87074	Pour la pose de tuyaux Optiflex en matière synthétique avec gaine de protection pour l’insertion devant le coffrage de structure en maçonnerie. Pour dalles en béton d’une épaisseur de 200 à 350 mm. Matériau: matière synthétique

Pour des informations détaillées sur les types de pose et les outils de pose auxiliaires, consulter le document de Nussbaum intitulé «Thématiques distribution dans les étages», 👉 Thématique 261.0.006.

Optiflex-Aide de montage sur coffrage

N° d'article: 87074

Optiflex-Liste d'évidement sur coffrage

N° d'article: 87054

2.6 Outillage

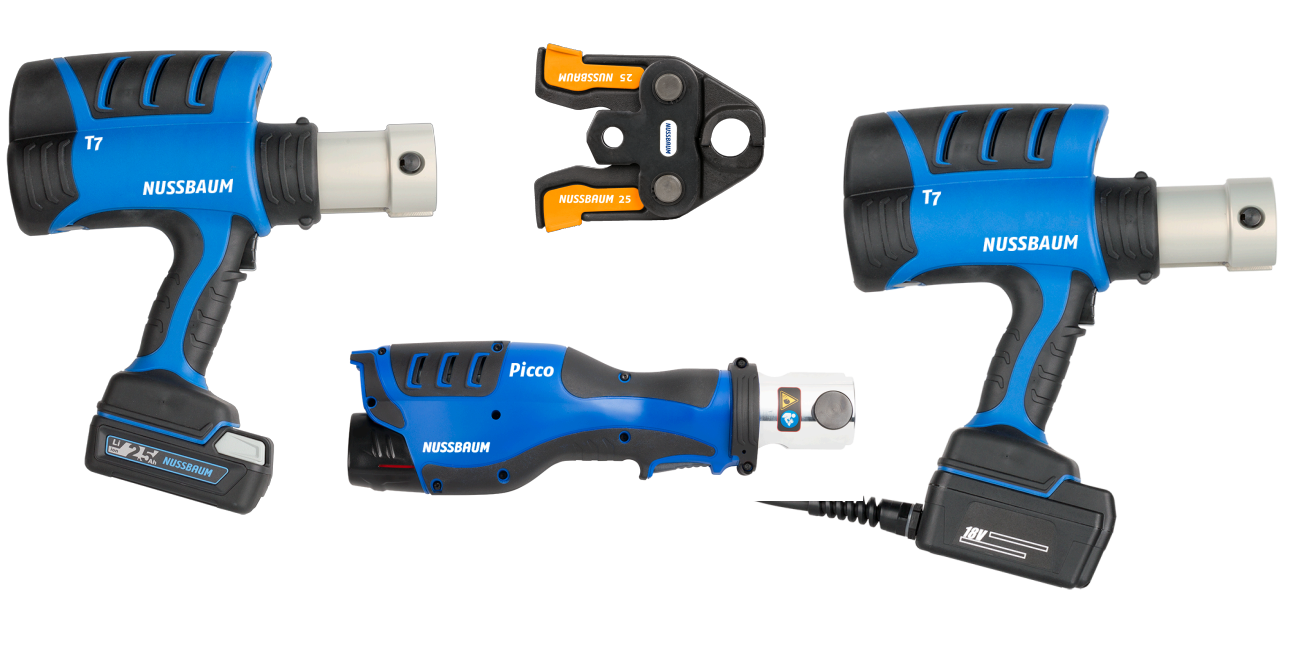

Pinces à sertir et mâchoires Nussbaum
	Pour profiter de notre garantie système à tous les niveaux sur les assemblages par sertissage, il faut impérativement utiliser des mâchoires ou anneaux de sertissage Nussbaum.
