Istruzioni di montaggio - Redfil e filtro fine risciacquabile

2.1 Montaggio del filtro fine

Requisiti:

• La pressione d’esercizio per un risciacquo conforme alle disposizioni ammonta ad almeno 3 bar.

1. Risciacquare accuratamente le tubazioni prima di procedere all’installazione. Già il primo riempimento dell’impianto di acqua potabile va effettuato con acqua potabile pulita.
2. Installare il filtro fine nella tubazione in assenza di tensione, con la tazza del filtro rivolta verso il basso. Predisporre i collegamenti a flangia rispettando la procedura corretta (👉 Realizzare collegamenti a flangia).
3. Assicurarsi che il prodotto rimanga visibile e accessibile.

2.2 Realizzare collegamenti a flangia

1. Prima dell’utilizzo pulire la superficie di tenuta e la guarnizione.
2. Assicurarsi che la guarnizione sia posta correttamente sulla superficie di tenuta.

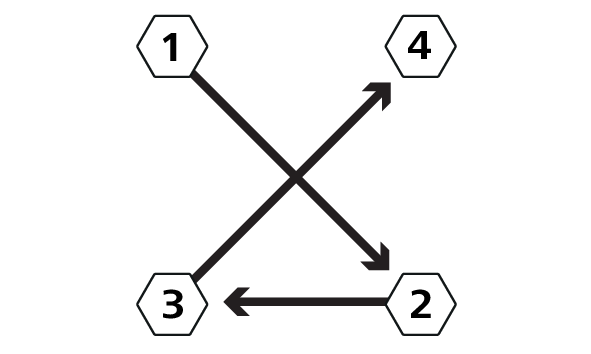

3. Realizzare i collegamenti a vite. Utilizzare sempre tutte le viti e serrarle in sequenza a croce (vedi immagine).



2.3 Montaggio della conduttura di scarico

Se si utilizza un dispositivo automatico di risciacquo occorre collegare una conduttura di scarico al filtro fine.

Il risciacquo manuale si esegue più comodamente con la conduttura di scarico. In sostituzione è possibile posizionare un recipiente sotto il filtro fine.

Le portate di scarico da assorbire sono le seguenti:

Risciacquo manuale

Risciacquo automatico

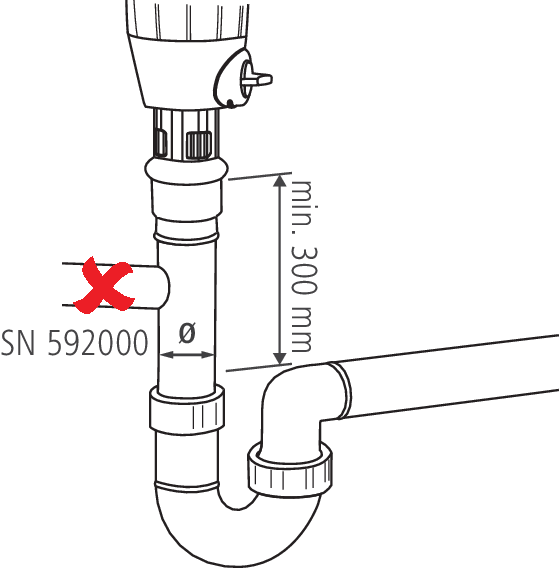

Requisiti:

• È presente una conduttura di scarico.



• La conduttura di scarico è adeguatamente dimensionata per assorbire la portata di scarico indicata nella tabella di cui sopra (SN 592000).
• Il tratto di caduta verticale è lungo almeno 300 mm.
• La conduttura di scarico non ha alcuna derivazione a monte del sifone.
• La conduttura di scarico non presenta alcuna riduzione del diametro del tubo.

1. Montare il manicotto a innesto sul bocchettone di scarico.

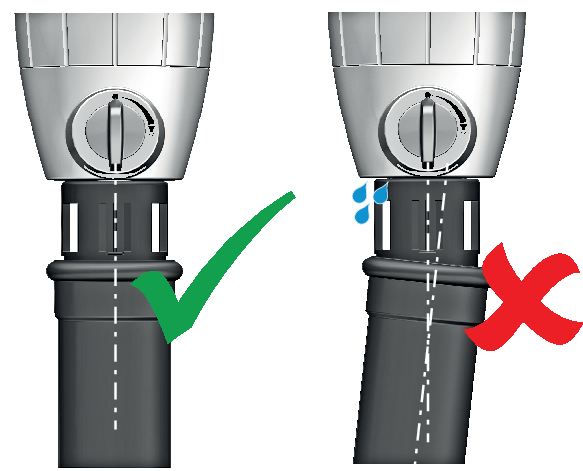

2. Collegare la conduttura di scarico senza esercitare pressione laterale sul bocchettone di scarico.



2.4 Regolare la pressione secondaria

Nei filtri fini da 12100 a 12111, la pressione secondaria può essere regolata tra 1.5 e 6.0 bar. La pressione secondaria è regolata in fabbrica a 4 bar.

Requisiti:

• La pressione primaria è di almeno 1 bar superiore alla pressione secondaria desiderata.

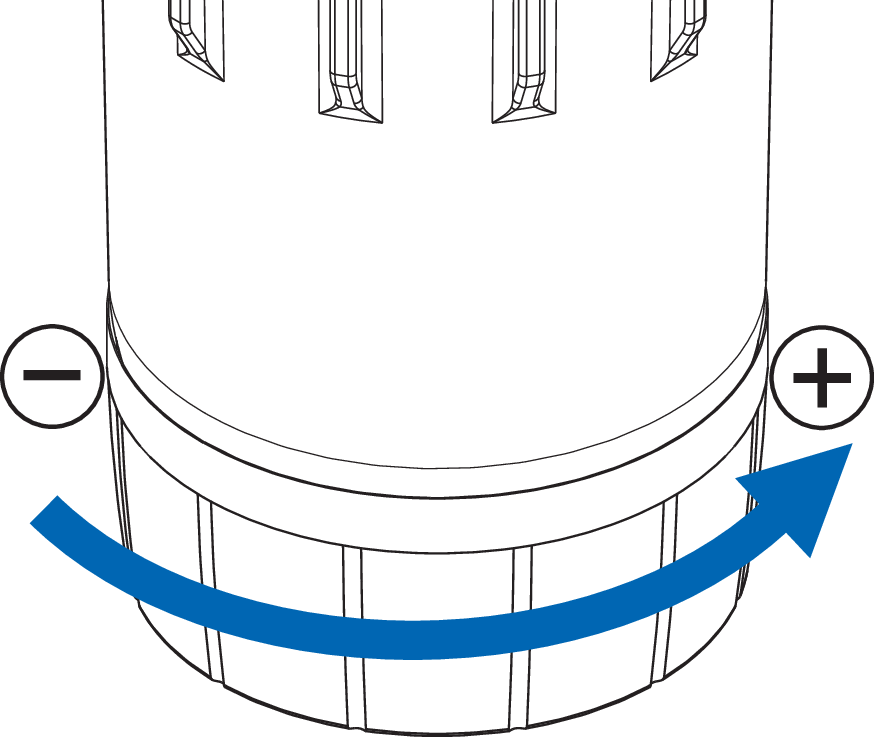

1. Ruotare l’impugnatura in senso orario [–] fino alla battuta d’arresto.



2. Per scaricare la pressione, aprire e chiudere un punto di presa vicino.
3. Osservando il manometro ruotare l’impugnatura in senso antiorario [+] fino a ottenere la pressione secondaria desiderata.
