Instructions de montage - Redfil et filtre fin rinçage à contre-courant
2.1 Monter le filtre fin
Conditions:
- La pression de service pour un rinçage à contre-courant conforme est d’au moins 3 bar.
- Rincer soigneusement les conduites avant l’installation. Dès le premier remplissage de l’installation d’eau de boisson, il faut utiliser de l’eau de boisson propre.
- Monter le filtre fin sans tension sur la conduite, avec le godet sur le bas. Observer la procédure correcte pour les assemblages par bride (👉 Assemblage des raccords à brides).
- S’assurer que le produit soit bien visible et accessible.
2.3 Monter la conduite d'évacuation
Lorsqu’une commande automatique de rinçage à contre-courant est utilisée, il faut raccorder une conduite d’évacuation au filtre fin.
Le rinçage à contre-courant manuel est plus facile à réaliser avec une conduite d’évacuation. Au lieu de cela, on peut placer un récipient sous le filtre fin.
Les débits d’écoulement à traiter sont les suivants:
Rinçage à contre-courant manuel |
||||||||
Pression d’entrée |
[bar] |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
Débit d’écoulement |
[l/min] |
51 |
60 |
67 |
74 |
82 |
89 |
94 |
Rinçage à contre-courant automatique |
||||||||
Pression d’entrée |
[bar] |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
Volume d’écoulement par rinçage à contre-courant (env. 40 s) |
[l] |
14.5 |
17.0 |
19.8 |
21.5 |
23.0 |
24.3 |
25.5 |
Filtres fins 18100 à 18111 |
Rinçage à contre-courant manuel |
||||||||
Pression d’entrée |
[bar] |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
Débit d’écoulement |
[l/min] |
48.0 |
58.5 |
65.0 |
73.0 |
80.0 |
86.5 |
93.0 |
Rinçage à contre-courant automatique |
||||||||
Pression d’entrée |
[bar] |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
Volume d’écoulement par rinçage à contre-courant (env. 40 s) |
[l] |
14.5 |
17.0 |
19.8 |
21.5 |
23.0 |
24.3 |
25.5 |
Conditions:
- Une conduite d’évacuation est présente.
- La conduite d’évacuation est suffisamment dimensionnée pour que l’on puisse traiter le débit d’écoulement conformément au tableau ci-dessus (SN 592000).
- La distance de chute doit être au minimum de 300 mm.
- La conduite d’évacuation n’est pas dotée d’une dérivation avant le siphon.
- La conduite d’évacuation ne présente pas de rétrécissements au niveau du diamètre.
- Monter le manchon à emboîter sur la tubulure d’écoulement.
- Raccorder la conduite d’évacuation sans pression latérale à la tubulure d’écoulement.


2.4 Ajuster la pression secondaire
Pour les filtres fins 12100 à 12111, la pression secondaire peut être réglée sur 1.5 et 6 bar. La pression secondaire est préréglée en usine sur 4 bar.
Conditions:
- La pression primaire est supérieure d’au moins 1 bar à la pression secondaire souhaitée.

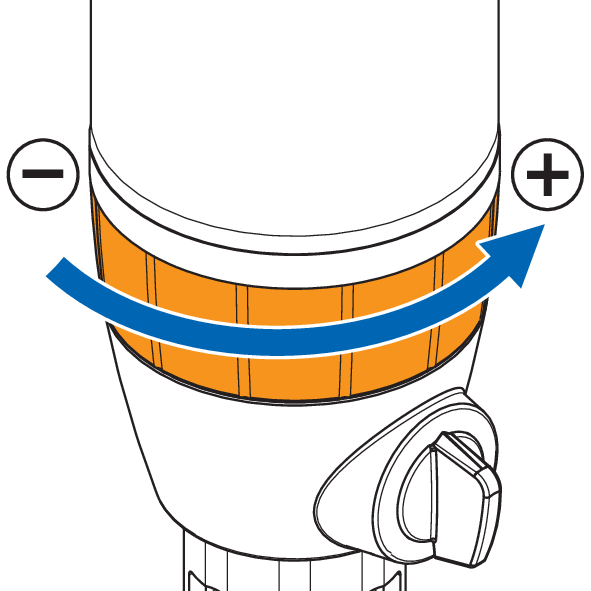

- Tourner la poignée dans le sens des aiguilles d’une montre [–] jusqu’à la buté.
- Pour détendre la pression, ouvrir et fermer un point de soutirage situé à proximité.
- En ayant à l’œil le manomètre, tourner la poignée dans le sens contraire des aiguilles d’une montre [+], jusqu’à l’obtention de la pression secondaire souhaitée.
