Istruzioni di montaggio - Therm-Control-Set di regolazione
6.1 Requisiti di montaggio
Il montaggio e la messa in servizio del livello di allestimento 1 sono stati completati.
6.1.1 Componenti di montaggio
-

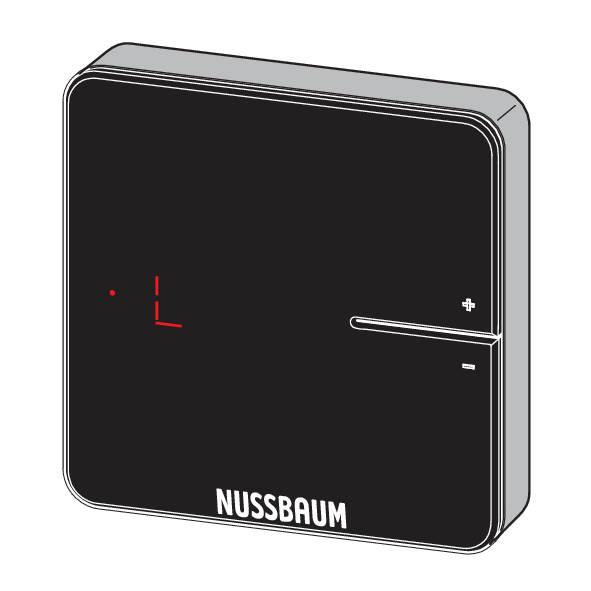

Therm-Control-Termostato ambiente (56020)
-
Therm-Control-Amplificatore segnale (56021, opzionale)
-
Therm-Control-Supporto tavolo (56024, opzionale)
Compra ora
6.1.2 Utensili necessari
-
Trapano
-
Punta da trapano per muratura Ø 5 mm
-
Cacciavite
6.2 Installazione del termostato ambiente
6.2.1 Determinare il luogo di montaggio
- Prima di iniziare il montaggio determinare il luogo di installazione definitivo. Idealmente, il termostato ambiente andrebbe collocato nella stanza dove le persone trascorrono la maggior parte del tempo e dove una temperatura ambiente confortevole è particolarmente importante, ad esempio area giochi, postazione di lavoro, area soggiorno, zona pranzo.
- Prima di procedere all’installazione verificare se è possibile stabilire un collegamento radio con l’unità di base di regolazione dal luogo di installazione previsto. A tal fine registrare dapprima il termostato ambiente nell’unità di base di regolazione, 👉 Registrare il termostato ambiente nell’unità di base di regolazione e assegnarlo ai circuiti di riscaldamento
- Verificare il collegamento radio tra il termostato ambiente e l’unità di base di regolazione, 👉 Verificare il collegamento radio tra il termostato ambiente e l’unità di base di regolazione

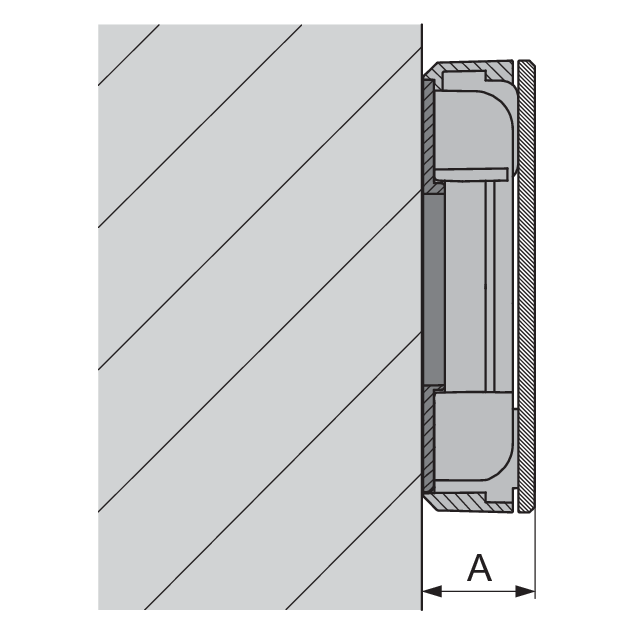

6.2.2 Misure d’installazione
Altezza d’ingombro: A = 22 mm
Compra ora
6.2.3 Registrare il termostato ambiente nell’unità di base di regolazione e assegnarlo ai circuiti di riscaldamento
Requisiti:
- Il termostato ambiente da registrare si trova a una distanza di ca. 1 metro dall’unità di base di regolazione.
- Per la registrazione, il termostato ambiente è in modalità batteria. La registrazione è possibile solo in modalità batteria.

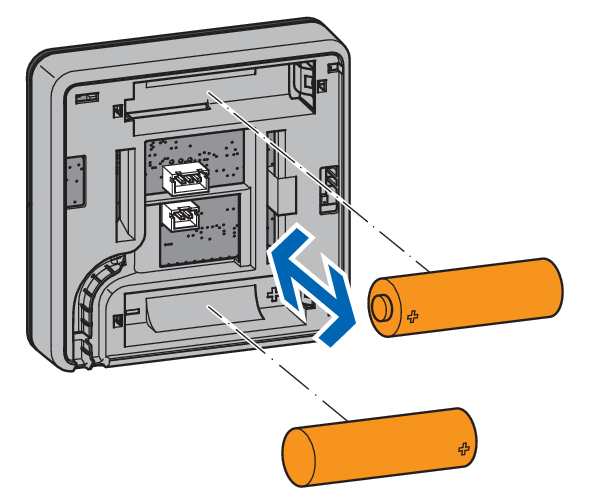

- Se le batterie sono inserite, rimuoverle.
- Premere e tenere premuti contemporaneamente i tasti <+> e <−> sul termostato ambiente e inserire le batterie.

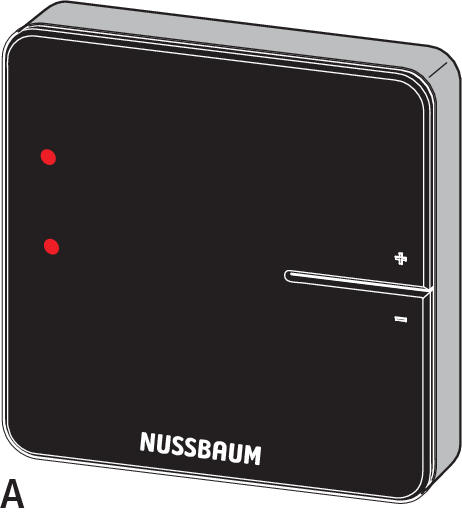

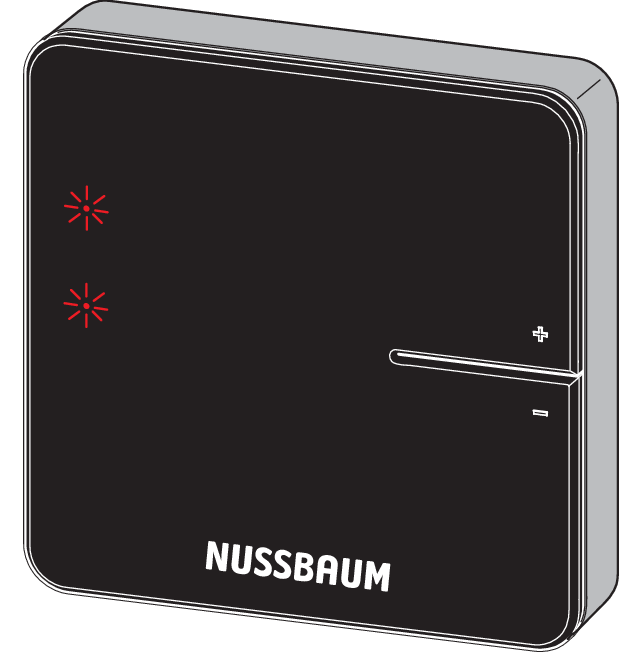

- I due LED (A) a sinistra lampeggiano in rosso.
- Rilasciare i tasti.

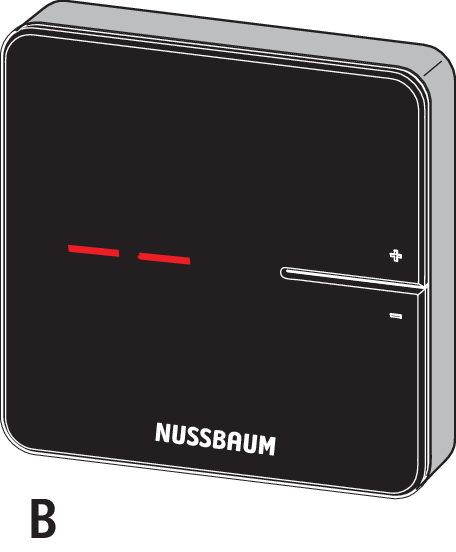

- Due linee (B) si accendono brevemente.

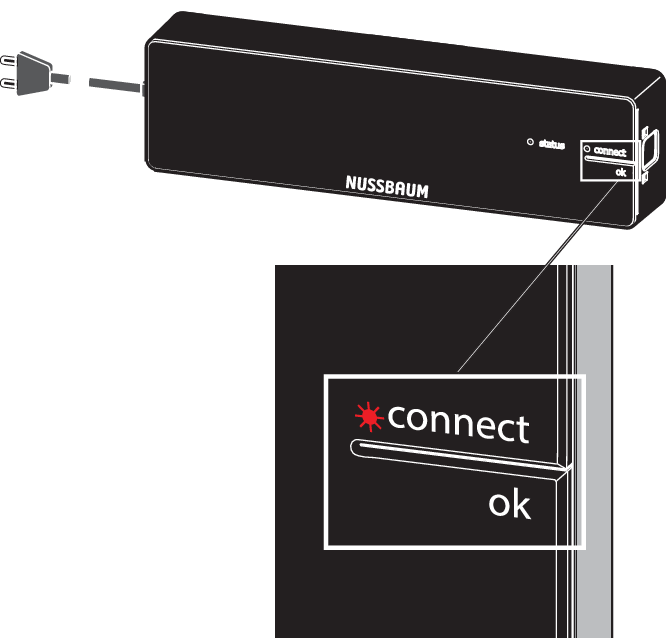

- Premere il tasto <connect> sull’unità di base di regolazione.
- Il LED rosso [connect] lampeggia.
- Premere il tasto <ok> sull’unità di base di regolazione.
- Il LED rosso [connect] si illumina.
- Premere contemporaneamente i tasti <+> e <−> sul termostato ambiente fino a quando non viene visualizzata la temperatura ambiente.

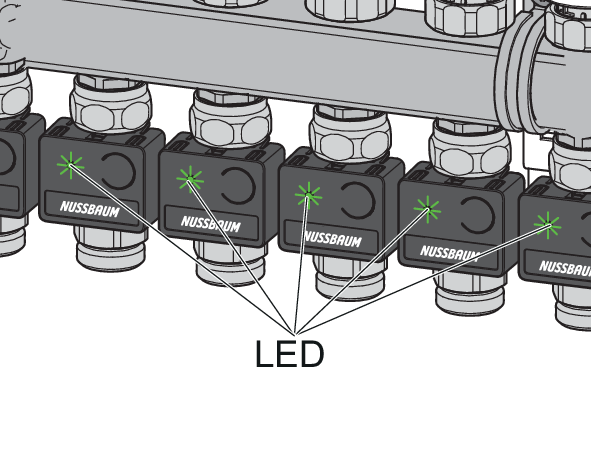

- Tutti i LED dei sensori di temperatura di ritorno lampeggiano in verde.

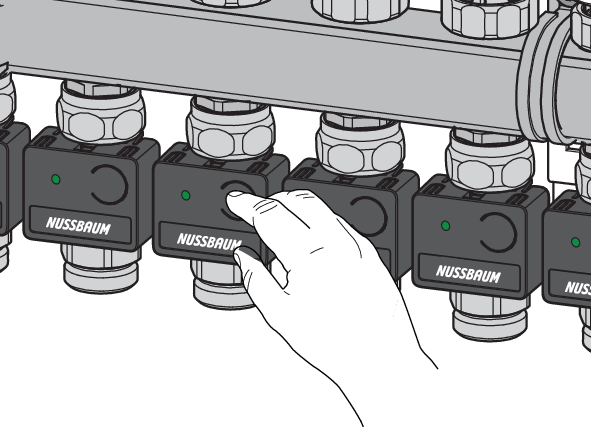

- Premere i tasti dei sensori di temperatura di ritorno da assegnare al termostato ambiente.
- I LED dei sensori di temperatura di ritorno selezionati si illuminano in verde e poi si spengono nuovamente.
- Premere il tasto <ok> sull’unità di base di regolazione.
- Tutti gli altri sensori di temperatura di ritorno lampeggiano in rosso per un numero di volte corrispondente agli stadi di potenza impostati.
- Il LED [connect] sull’unità di base di regolazione si spegne.
- Il termostato ambiente è collegato via radio all’unità di base di regolazione. I circuiti di riscaldamento selezionati sono assegnati al termostato ambiente.
- Registrare ulteriori termostati ambiente nell’unità di base di regolazione nello stesso modo e assegnarli ai circuiti di riscaldamento.
Compra ora
6.2.4 Verificare il collegamento radio tra il termostato ambiente e l’unità di base di regolazione
Durante la verifica del collegamento radio, sul display del termostato ambiente possono accendersi le seguenti spie:
|
Display |
Significato |
|---|---|
|
0 |
Nessun collegamento |
|
1 |
Collegamento radio sufficiente |
|
2 |
Collegamento radio eccellente |
|
— — |
Termostato ambiente non registrato |
Per garantire un funzionamento senza disturbi è necessaria un’intensità costante del segnale pari ad almeno[1]. A un primo test di collegamento, l’intensità del segnale può risultare uguale a [0] poiché il termostato ambiente era in modalità di risparmio corrente. In questo caso eseguire nuovamente il test di collegamento.
Requisiti:
- Il termostato ambiente è registrato nell’unità di base di regolazione. 👉 Registrare il termostato ambiente nell’unità di base di regolazione e assegnarlo ai circuiti di riscaldamento
- Premere brevemente e contemporaneamente i tasti <+> e <−> sul termostato ambiente.
- Sul display viene visualizzata l’intensità del segnale [0], [1] o [2].
Compra ora
6.2.5 Rimuovere la protezione contro atti vandalici (opzionale)

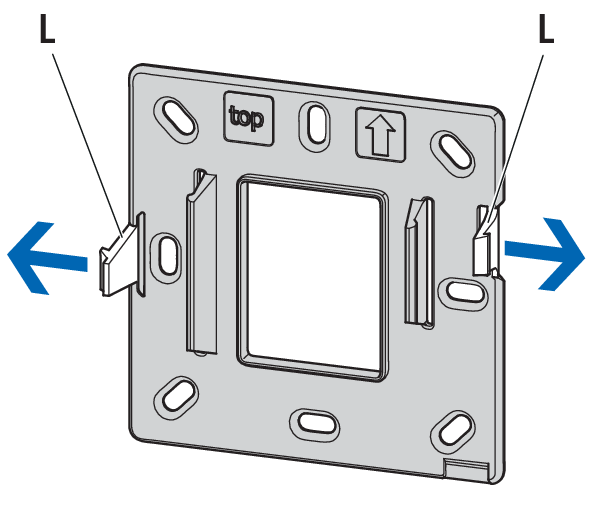

Le due linguette di arresto esterne (L) servono come protezione contro atti vandalici e non sono parte del supporto.
- Nel caso di termostati ambiente esterni o in caso di installazione in ambienti interni protetti staccare le due linguette di arresto esterne (L) in direzione della freccia per facilitare la sostituzione della batteria.
6.2.6 Uso indipendente nel funzionamento a batteria (senza montaggio a parete)
- Rimuovere la protezione contro atti vandalici per facilitare la sostituzione della batteria, 👉 Rimuovere la protezione contro atti vandalici (opzionale)
- Inserire le batterie (in dotazione).
- Inserire il termostato ambiente sul telaio di montaggio e premere fino a udire lo scatto delle linguette di arresto.
Inserire il termostato ambiente sul Therm-Control-Supporto tavolo (56024) e collocarlo nel punto desiderato.
Compra ora
6.2.7 Montare il termostato ambiente alla parete (funzionamento a batteria o alimentazione di rete su scatola sopra muro)
Durante il montaggio del termostato ambiente prestare particolare attenzione alla direzione di montaggio. La direzione di montaggio è indicata da una freccia e dalla dicitura [top].
Requisiti:
- È garantito un collegamento radio stabile con l’unità di base di regolazione, 👉 Verificare il collegamento radio tra il termostato ambiente e l’unità di base di regolazione
- Garanzia di accessibilità per lo smontaggio con uno spazio libero di 50 mm su tutti i lati.
- Se il termostato ambiente deve essere montato su un fondo irregolare rinforzare dapprima il telaio di montaggio con la piastra metallica fornita in dotazione: rimuovere la pellicola adesiva e incollare la piastra metallica sul telaio di montaggio facendo coincidere i fori per le viti.

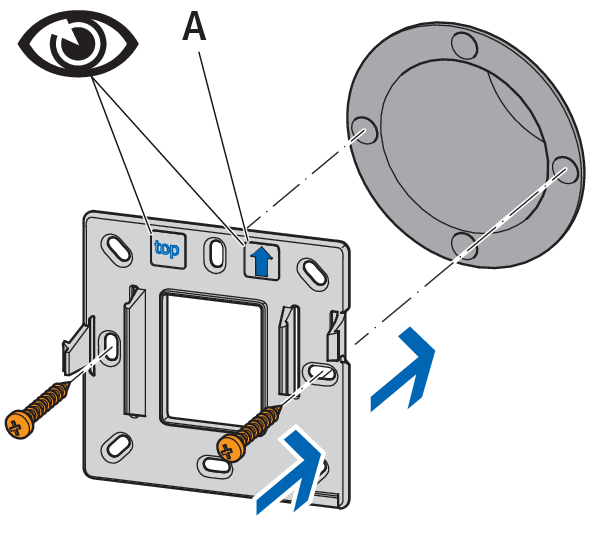

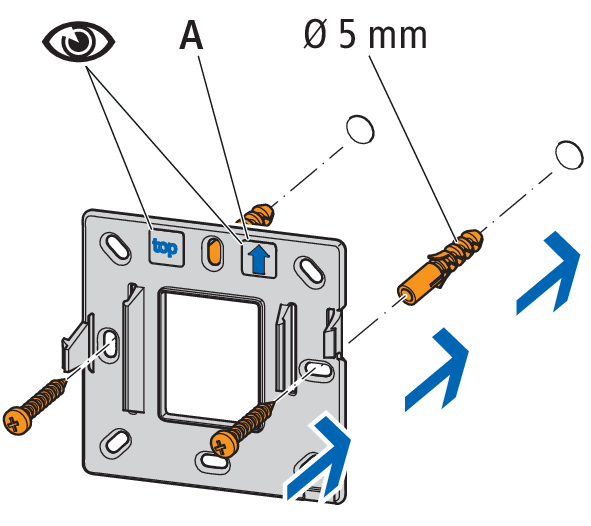

- Fissare il telaio di montaggio direttamente alla parete con due viti, tenendo conto della direzione di montaggio (A). Utilizzare i fori per le viti a fianco delle linguette di arresto.
- Per utilizzare il termostato ambiente in modalità batteria inserire le batterie.
- Inserire il termostato ambiente sul telaio di montaggio e premere fino a udire lo scatto delle linguette di arresto.
- Per installare il termostato ambiente in modalità alimentazione di rete posare il cavo (K) del Therm-Control-Alimentatore nella cavità del termostato ambiente e inserire il connettore (C) dell’alimentatore fino a farlo scattare nell’innesto inferiore (connettore a due poli).
- Rimuovere le batterie dal termostato ambiente.
- Attivare l’alimentazione elettrica.
- Inserire il termostato ambiente sul telaio di montaggio e premere fino a udire lo scatto delle linguette di arresto.
Compra ora
6.2.8 Montare il termostato ambiente sulla scatola sotto muro
Pericolo
Pericolo di morte dovuto a scossa elettrica!
In caso di contatto con parti sotto tensione sussiste un pericolo diretto di morte dovuto a scossa elettrica. Il danneggiamento dell’isolamento o di singoli componenti può comportare il pericolo di morte.
- Fare eseguire qualunque intervento sull’impianto elettrico esclusivamente da elettricisti specializzati.
- Prima di iniziare a lavorare su componenti attivi degli impianti elettrici e dei mezzi di produzione mettere i componenti fuori tensione e assicurare l’assenza di tensione per l’intera durata dei lavori.
Requisiti:
- È garantito un collegamento radio stabile con l’unità di base di regolazione, 👉 Verificare il collegamento radio tra il termostato ambiente e l’unità di base di regolazione
- Garanzia di accessibilità per lo smontaggio con uno spazio libero di 50 mm su tutti i lati.

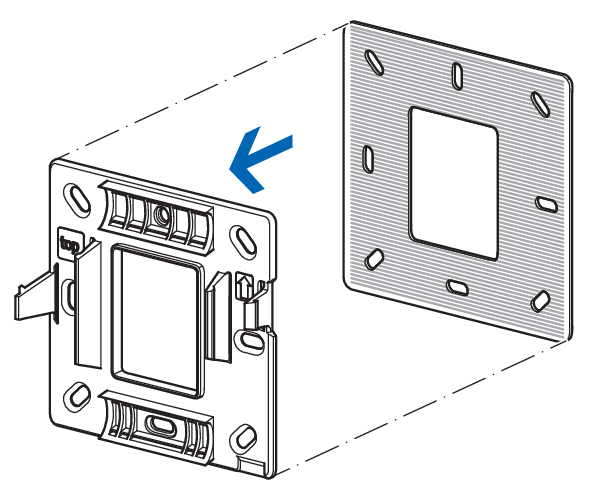

- Rinforzare il telaio di montaggio con la piastra metallica fornita in dotazione: rimuovere la pellicola adesiva e incollare la piastra metallica sul telaio di montaggio facendo coincidere i fori per le viti.
- Fissare il telaio di montaggio con due viti alla scatola sotto muro. Per una tenuta ottimale utilizzare i fori per le viti a fianco delle linguette di arresto. Prestare attenzione alla direzione di montaggio! La direzione di montaggio è indicata da una freccia (A) e dalla dicitura [top].

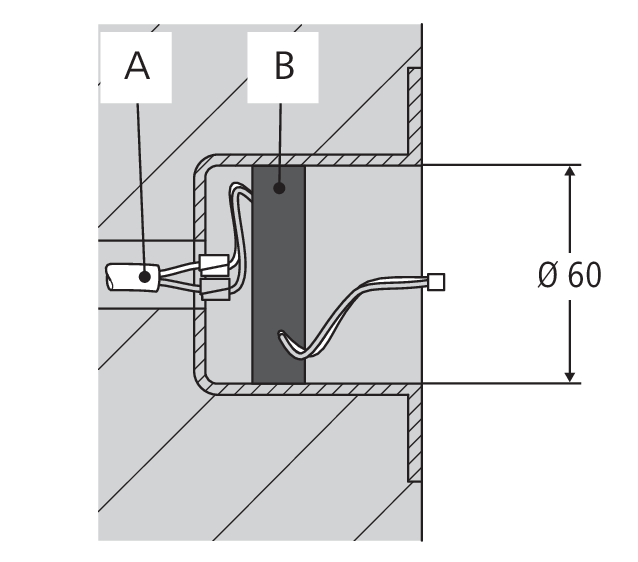

- Collegare l’alimentatore sotto muro (B) alla rete elettrica di 230 V (A) e inserirlo nella scatola sotto muro.
- Rimuovere le batterie dal termostato ambiente.

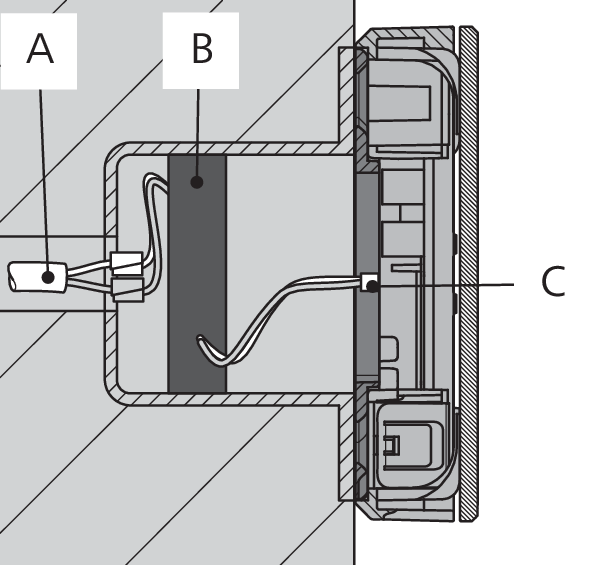

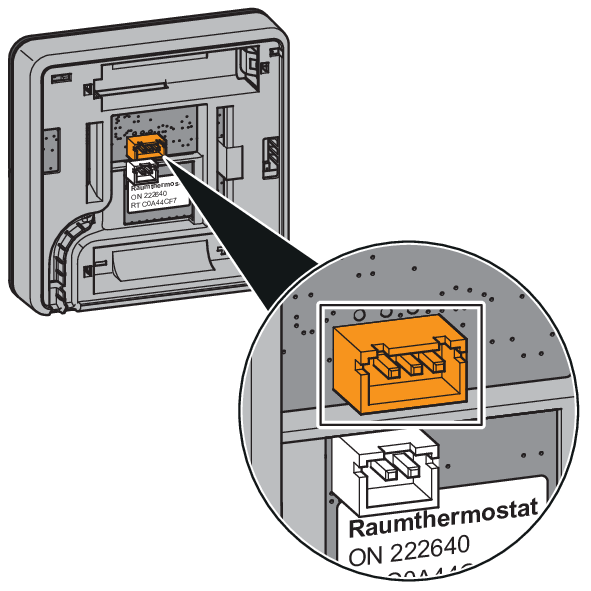

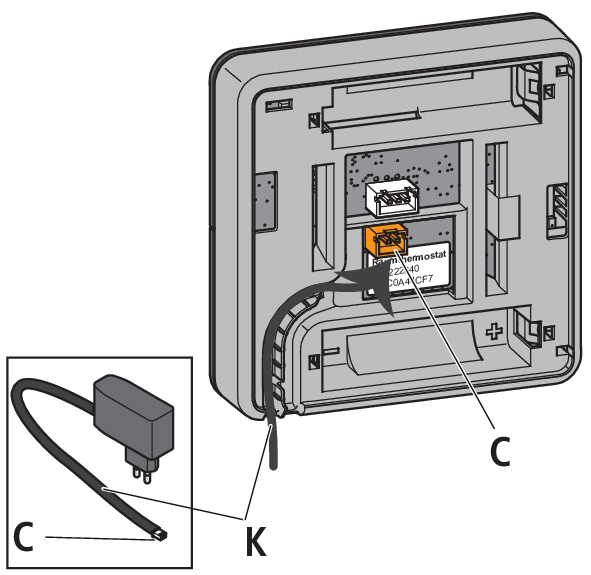

- Inserire il connettore (C) dell’alimentatore fino a farlo scattare nell’innesto inferiore (connettore a due poli) sul retro del corpo del termostato ambiente.
- Inserire il termostato ambiente sul telaio di montaggio e premere fino a udire lo scatto delle linguette di arresto.
- Richiudere il circuito elettrico dell’alimentatore sotto muro.
Compra ora
6.2.9 Verificare l’abbinamento tra il termostato ambiente e i sensori di temperatura di ritorno
- Premere brevemente e contemporaneamente i tasti <+> e <−> sul termostato ambiente.
- I LED dei sensori di temperatura di ritorno assegnati al termostato ambiente si accendono brevemente in verde e poi si spengono di nuovo.
Compra ora
6.2.10 Disconnettere il termostato ambiente dall’unità di base di regolazione
Prima di poter modificare l’assegnazione di un termostato ambiente, questo deve essere disconnesso dall’unità di base di regolazione a cui è assegnato. Non appena il termostato ambiente è stato disconnesso, i circuiti di riscaldamento che erano assegnati a esso vengono impostati sullo stadio di potenza 5 (impostazione di fabbrica).
Requisiti:
- Il termostato ambiente è in modalità batteria.
- Il termostato ambiente da disconnettere si trova a una distanza di ca. 1 metro dall’unità di base di regolazione.
- Premere il tasto <connect> e, in seguito, il tasto <ok> sull’unità di base di regolazione.
- Il LED rosso sul tasto <connect> si accende.
- Premere contemporaneamente i tasti <+> e <−> sul termostato ambiente.
- Premere il tasto <ok> sull’unità di base di regolazione.
- Il LED rosso si spegne.
Compra ora

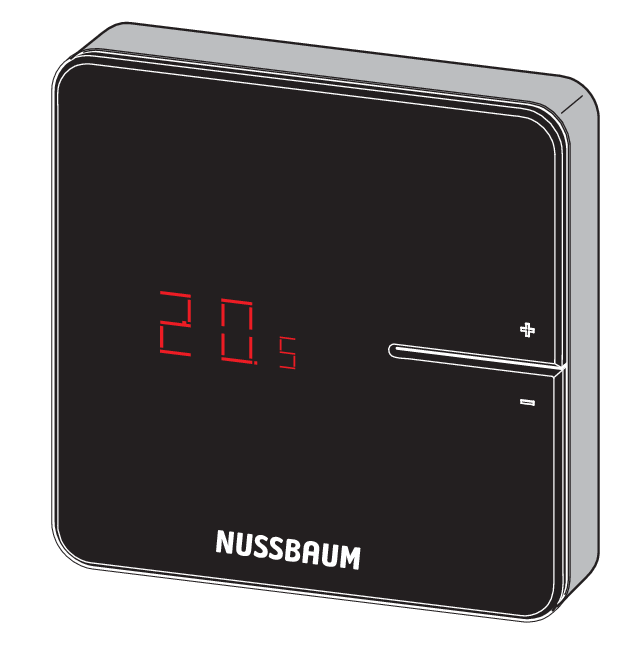

6.2.11 Visualizzazione della temperatura ambiente

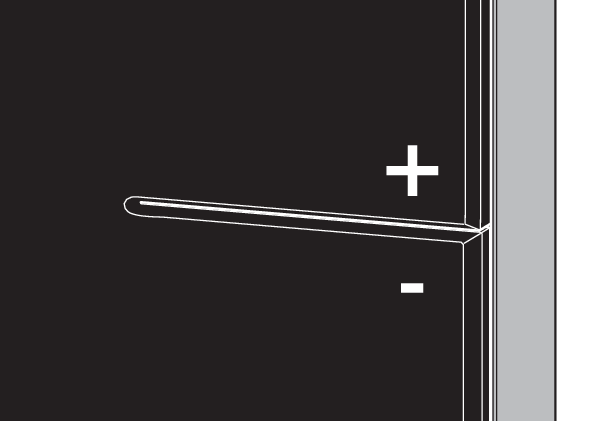

- Premere brevemente uno dei tasti <+> o <−>.

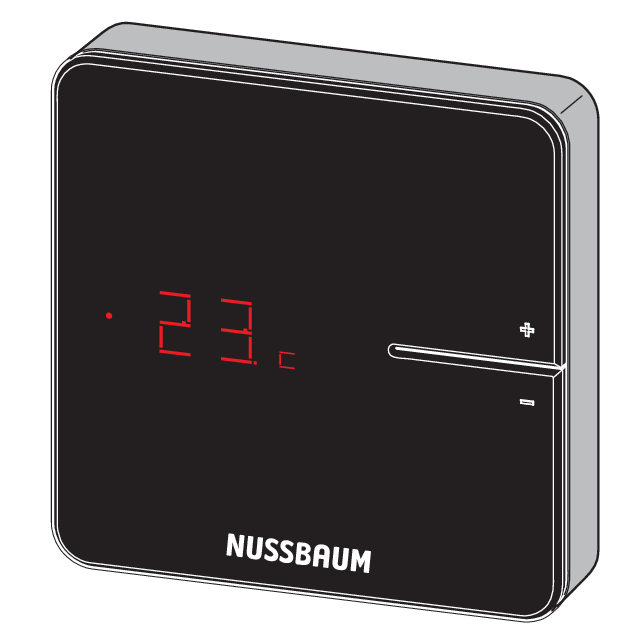

- Viene visualizzata la temperatura ambiente attuale. Nella modalità di raffreddamento, accanto alla temperatura ambiente attuale viene visualizzato il simbolo [c].
Compra ora
6.2.12 Impostazione della temperatura ambiente sul termostato ambiente
- Tenere premuto uno dei tasti <+> o <−> fino a quando il LED inferiore non si accende.

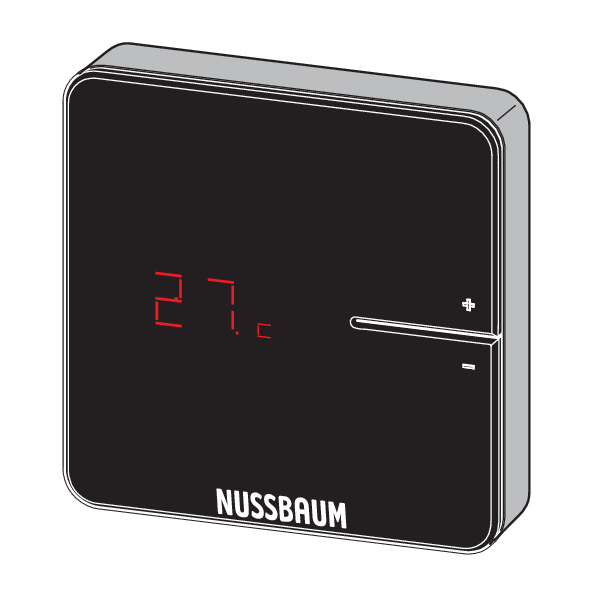

- La temperatura attualmente impostata viene visualizzata preceduta da un punto.
- Premere i tasti <+> e <−> per impostare la temperatura desiderata.
- La nuova impostazione viene applicata dopo 3 secondi, quindi la visualizzazione scompare.
La temperatura ambiente può essere impostata anche tramite il software di comando.
IMPORTANTE: Il campo di regolazione del termostato ambiente può essere limitato attraverso il software di comando.
Compra ora
6.3 Condizioni operative
La condizione operativa attuale viene visualizzata sul termostato ambiente in aggiunta alla temperatura effettiva/impostata.
6.3.1 Modalità di raffreddamento
La modalità di raffrescamento è indicata dal simbolo [c] accanto alla temperatura effettiva.
Se l’impianto si trova in modalità di raffrescamento e nell’ambiente è stata disattivata la funzione di raffrescamento, quando si imposta la temperatura sul termostato ambiente viene visualizzato il messaggio seguente:
La modalità di raffrescamento può essere impostata tramite il software di comando Therm-Control.
Le informazioni sul software di comando si trovano nelle 👉 Istruzioni per l’uso 299.0.766 relative al Therm-Control-Set di regolazione.
Compra ora
6.3.2 Funzionamento con profilo di temperatura
La modalità del profilo di temperatura viene segnalata dal simbolo nell’indicazione della temperatura impostata.
Il profilo di temperatura può essere impostato tramite il software di comando Therm-Control.
Le informazioni sul software di comando si trovano nelle 👉 Istruzioni per l’uso 299.0.766 relative al Therm-Control-Set di regolazione.
Compra ora
6.3.3 Modalità di abbassamento
La modalità di abbassamento è indicata dal simbolo [L] nell’indicazione della temperatura impostata.
L’utente ha attivato la modalità di assenza. I profili di temperatura impostati sono quindi inefficaci e le temperature ambiente vengono abbassate.
La modalità di abbassamento può essere impostata tramite il software di comando Therm-Control.
Le informazioni sul software di comando si trovano nelle 👉 Istruzioni per l’uso 299.0.766 relative al Therm-Control-Set di regolazione.
Compra ora
6.3.4 Messaggio di errore

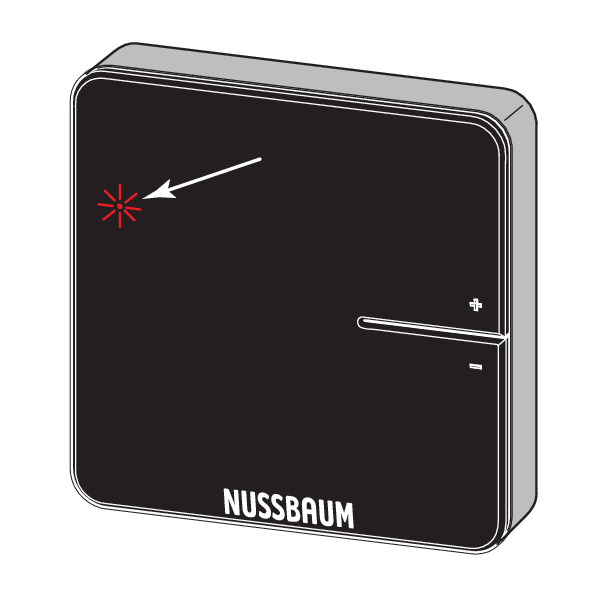

Il LED rosso si accende per indicare un guasto.
I messaggi di errore possono essere visualizzati tramite il software di comando Therm-Control.
Le informazioni sul software di comando si trovano nelle 👉 Istruzioni per l’uso 299.0.766 relative al Therm-Control-Set di regolazione.
Compra ora
6.4 Montaggio dell’amplificatore di segnale (opzionale)
Il corpo del termostato ambiente e quello dell’amplificatore di segnale sono sostanzialmente identici. 👉 Installazione del termostato ambiente
Compra ora
6.5 Registrare l’amplificatore di segnale nell’unità di base di regolazione
Il termostato ambiente rimane registrato nell’unità di base di regolazione.
Requisiti:
- L’amplificatore di segnale da registrare si trova a una distanza di ca. 1 metro dall’unità di base di regolazione.
- L’amplificatore di segnale è collegato alla rete elettrica.

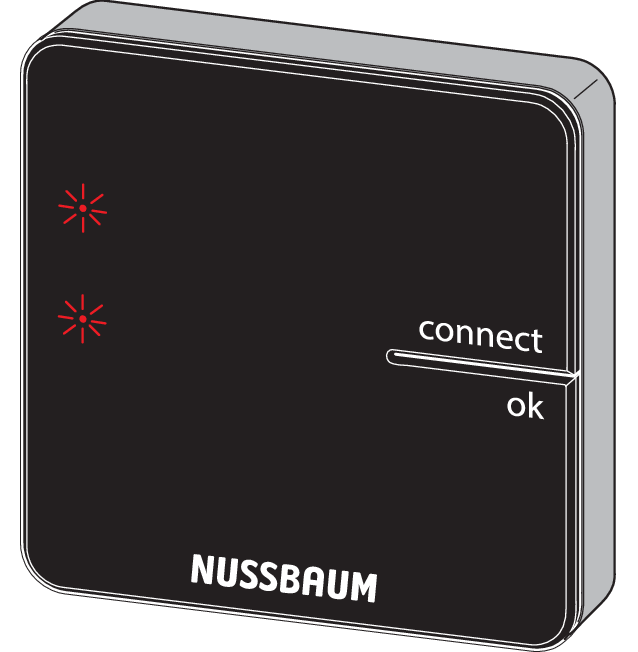

- Premere contemporaneamente i tasti <connect> e <ok> sull’amplificatore di segnale.
- Entrambi i LED lampeggiano in rosso.
- Rilasciare i tasti <connect> e <ok> sull’amplificatore di segnale.
- Sul display appare [– –] in rosso.
- Premere il tasto <connect> sull’unità di base di regolazione e, in seguito, premere il tasto <ok>.
- Il LED rosso lampeggia brevemente e poi si accende in modo permanente.
- Premere brevemente e contemporaneamente i tasti <connect> e <ok> sull’amplificatore di segnale.
- Compare brevemente [Con].
- Premere il tasto <ok> sull’unità di base di regolazione.
- Il LED [connect] si spegne. La procedura di registrazione è conclusa.
Se devono essere usati due amplificatori di segnale in parallelo, registrare il secondo amplificatore di segnale nello stesso modo sull’unità di base di regolazione.
Compra ora
6.6 Verificare il collegamento radio tra amplificatore di segnale e unità di base di regolazione
Requisiti:
- L’amplificatore di segnale è registrato nell’unità di base di regolazione. 👉 Registrare l’amplificatore di segnale nell’unità di base di regolazione
- Premere brevemente e contemporaneamente i tasti <connect> e <ok> sull’amplificatore di segnale.
- Sul display viene visualizzata l’intensità del segnale [0], [1] o [2].
- Si illumina in rosso il LED [connect] dell’unità di base di regolazione, interrotto da un doppio lampeggio.
Compra ora
6.7 Registrare l’amplificatore di segnale sul termostato ambiente
Requisiti:
- Il termostato ambiente è registrato nell’unità di base di regolazione. 👉 Registrare il termostato ambiente nell’unità di base di regolazione e assegnarlo ai circuiti di riscaldamento
- L’amplificatore di segnale è registrato nell’unità di base di regolazione. 👉 Registrare l’amplificatore di segnale nell’unità di base di regolazione
- Il termostato ambiente si trova a una distanza di ca. 1 metro dall’amplificatore di segnale.
- Rimuovere le batterie dal termostato ambiente.
- Tenere premuti i tasti <+> e <−> sul termostato ambiente e inserire le batterie.
- Tenere premuti i tasti <+> e <−> fino a quando entrambi i LED sul termostato ambiente non lampeggiano in rosso.
- Premere il tasto <connect> sull’amplificatore di segnale.
- I LED dell’amplificatore di segnale lampeggiano.
- Premere il tasto <ok> sull’amplificatore di segnale.
- I LED dell’amplificatore di segnale si accendono.
- Premere contemporaneamente i tasti <+> e <−> sul termostato ambiente fino a quando non si spegne il LED [connect] sull’amplificatore di segnale.
- Il termostato ambiente visualizza prima brevemente [– –], poi la temperatura ambiente attuale.
Compra ora
6.9 Montare il cavo di alimentazione contatto finestra (opzionale)
Requisiti:
- Un termostato ambiente è installato nella modalità alimentazione di rete.
- Collegare il connettore a tre poli del cavo di alimentazione sul retro del termostato ambiente.
- Collegare le estremità libere del cavo di alimentazione direttamente al contatto finestra oppure realizzare una prolunga a regola d’arte.
Compra ora
6.10 Ripristino delle impostazioni di fabbrica (reset)
Durante la registrazione dei termostati ambiente nelle unità di base di regolazione, il sistema effettua la correlazione delle informazioni di registrazione tra loro in modo univoco. Ciò assicura che i dati di comunicazione di altri apparecchi presenti nelle vicinanze vengano ignorati. Gli apparecchi già assegnati possono quindi essere utilizzati altrove solo dopo un reset. In tal modo vengono ripristinate le impostazioni di fabbrica degli apparecchi.
Un reset può servire anche a eliminare i guasti, qualora il sistema di comando dovesse comportarsi in modo diverso da quanto descritto nelle istruzioni (ad esempio in caso di un crash del programma).
6.10.1 Reset del termostato ambiente alle impostazioni di fabbrica
- Scollegare il termostato ambiente dalla rete elettrica, rimuovere le relative batterie.
- Tenere premuti contemporaneamente i tasti <+> e <−> e ricollegare l’alimentazione elettrica.
- Rilasciare i tasti non appena lampeggiano i LED.
Compra ora
6.10.2 Reset dell’amplificatore di segnale alle impostazioni di fabbrica
- Scollegare l’amplificatore di segnale dalla rete elettrica.
- Tenere premuti contemporaneamente i tasti <+> e <−> e ricollegare l’alimentazione elettrica.
- Rilasciare i tasti non appena lampeggiano i LED.
Compra ora

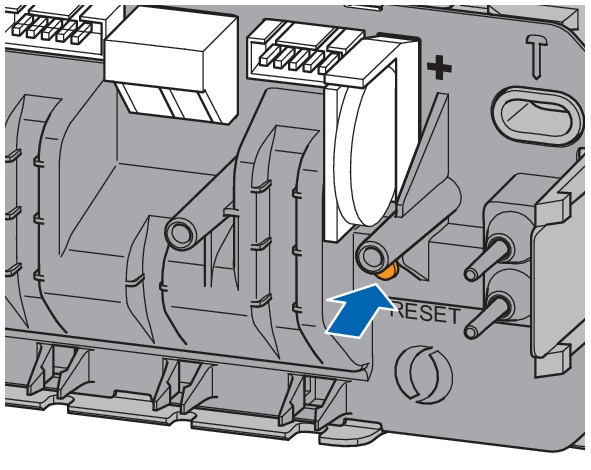

6.10.3 Reset dell’unità di base di regolazione alle impostazioni di fabbrica
Ripercussioni del reset sulle funzioni dell’unità di base di regolazione:
-
I dati di disturbo, dovuti ad esempio a tentativi falliti di collegamento radio, vengono cancellati.
-
I collegamenti radio esistenti vengono disconnessi.
-
Le assegnazioni di circuiti di riscaldamento, termostati ambiente e amplificatori di segnale vengono cancellate, i profili di riscaldamento e raffreddamento vengono resettati alle impostazioni di fabbrica.
-
I circuiti di riscaldamento vengono regolati in sequenza allo stadio di potenza 5 (impostazione di fabbrica).
-
La commutazione automatica tra riscaldamento e raffreddamento viene disattivata.
- Premere il pulsante di sblocco sul lato destro del corpo e rimuovere la parte superiore del corpo.
- Premere il tasto reset (marrone, sotto alla pila a bottone) per almeno 5 secondi.
- Il LED [stato] sinistro del corpo lampeggia in verde.
- I LED dei sensori di temperatura di ritorno lampeggiano in rosso.
- Posizionare la parte superiore del corpo sull’unità di base di regolazione e premerla fino all’innesto del pulsante di sblocco.
- Dopo un reset dell’unità di base di regolazione devono essere resettati anche i termostati ambiente registrati in precedenza. 👉 Reset del termostato ambiente alle impostazioni di fabbrica
