3 Individuazione dei pezzi di ricambio
Se, per una cassetta di scarico sotto muro, non è possibile stabilire con certezza l’anno di costruzione e/o la serie del modello si possono individuare i pezzi di ricambio necessari sulla base dell’integrato supporto della valvola di riempimento e delle rispettive tavole dei pezzi di ricambio.
Pericolo
Pericolo di morte dovuto a scossa elettrica!
In caso di contatto con parti sotto tensione sussiste un pericolo diretto di morte dovuto a scossa elettrica. Il danneggiamento dell’isolamento o di singoli componenti può comportare il pericolo di morte.
- Fare eseguire qualunque intervento sull’impianto elettrico esclusivamente da elettricisti specializzati.
- Prima di iniziare a lavorare su componenti attivi degli impianti elettrici e dei mezzi di produzione mettere i componenti fuori tensione e assicurare l’assenza di tensione per l’intera durata dei lavori.
Smontando la piastra di comando si può rendere visibile il supporto della valvola di riempimento. La tavola dei pezzi di ricambio applicabile può essere individuata con certezza considerando l’altezza d’ingombro e la posizione del comando (comando da sopra o frontale).
In linea generale è possibile distinguere tra due tipi di piastre di comando:
-

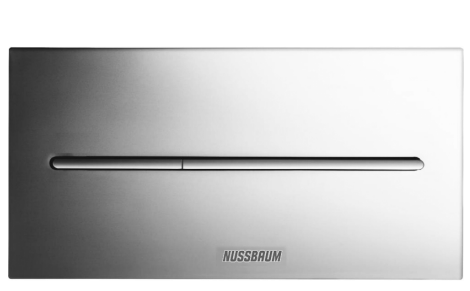

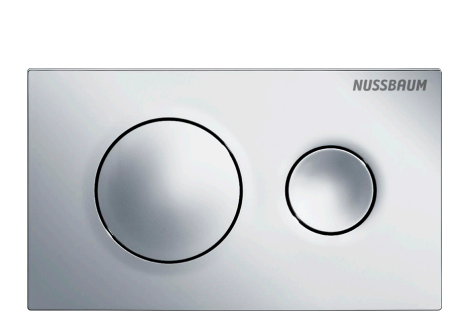

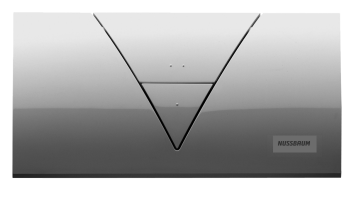

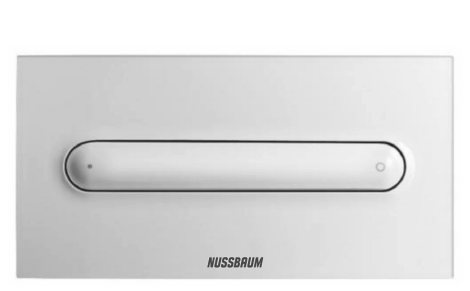

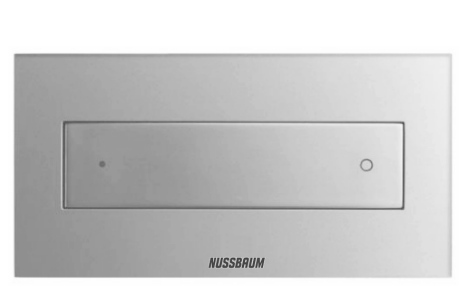

I modelli bombati più vecchi, ad esempio Design 1, Design 2 o Design 3
-

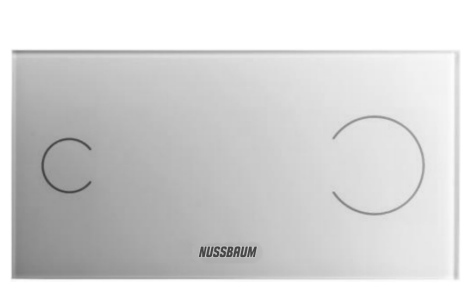

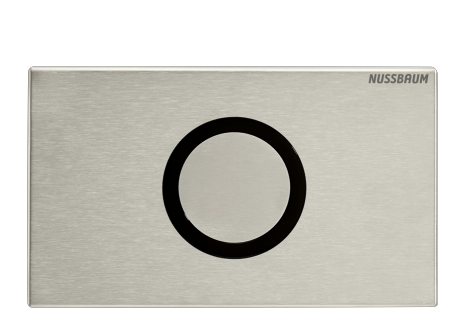

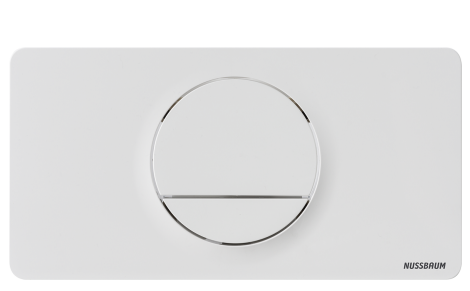

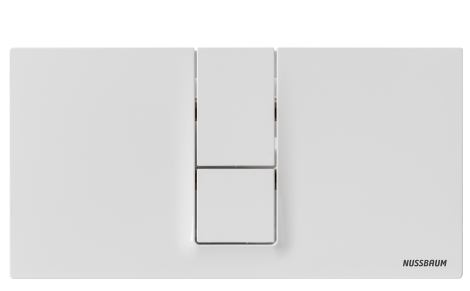

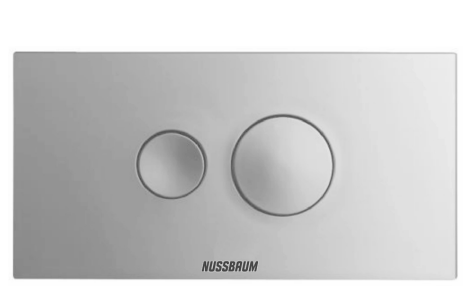

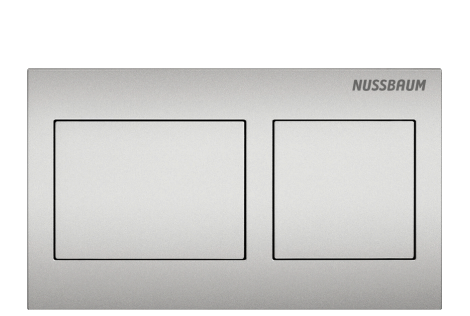

I modelli nuovi piatti, ad esempio Style 1, Style 2, Style 3 o More 2
3.1 Smontaggio delle piastre di comando
3.1.1 Smontaggio di una piastra di comando nuovo modello (piatta)

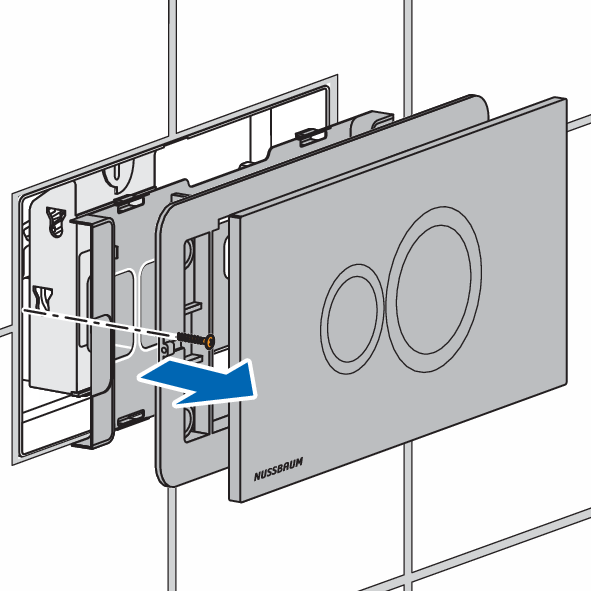

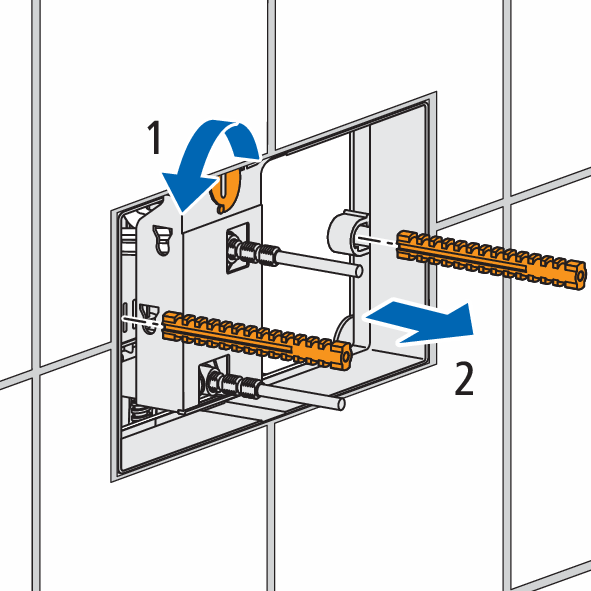

- Sfilare la piastra di comando in avanti, svitare le viti dal telaio di base e smontare il telaio di base e l’eventuale piastra di copertura.
- Rimuovere la meccanica e smontare il set di perni filettati.
- Sganciare la meccanica di azionamento dalla staffa.
- Allentare la meccanica utilizzando un cacciavite (girare di 90° verso sinistra) ed estrarla.
- Il supporto della valvola di riempimento è ora visibile ed è possibile individuare i pezzi di ricambio necessari.
3.1.2 Smontaggio di una piastra di comando vecchio modello (bombata)

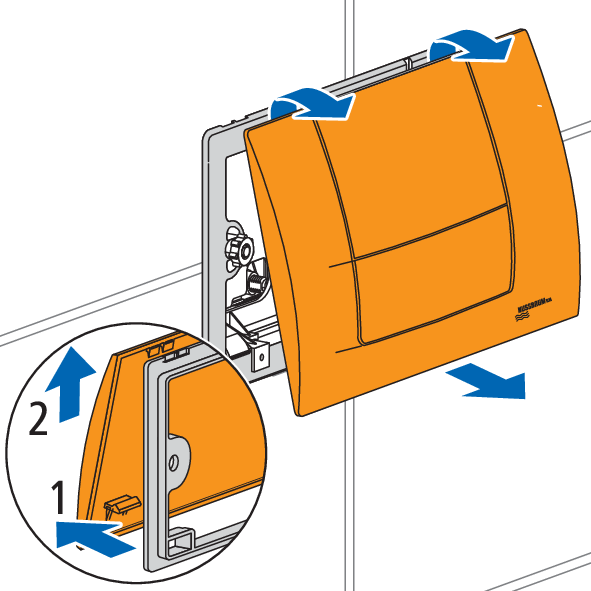

- Tirare in avanti la parte inferiore della piastra di comando e sganciarla dall’alto.
- Rimuovere il supporto tirandolo in avanti.
- Rimuovere la copertura.
- Il supporto della valvola di riempimento è ora visibile ed è possibile individuare i pezzi di ricambio necessari.
3.3 Individuazione della serie di modello
|

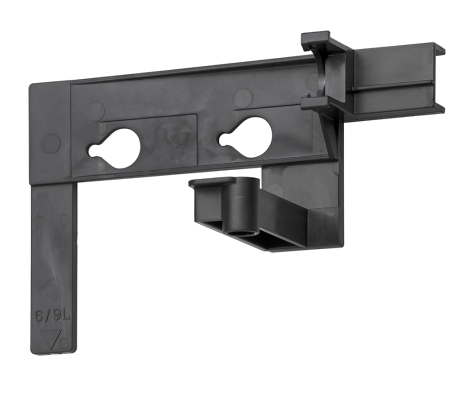

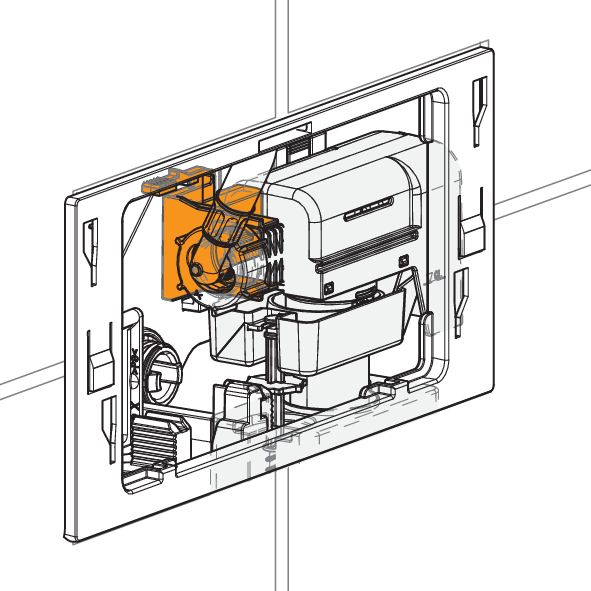

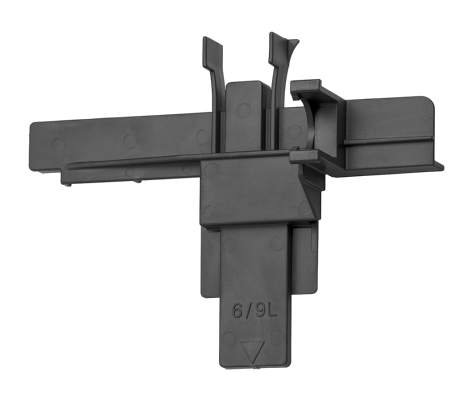

Supporto della valvola di riempimento del Set valvola di riempimento per cassetta 72291.51 |
|
|

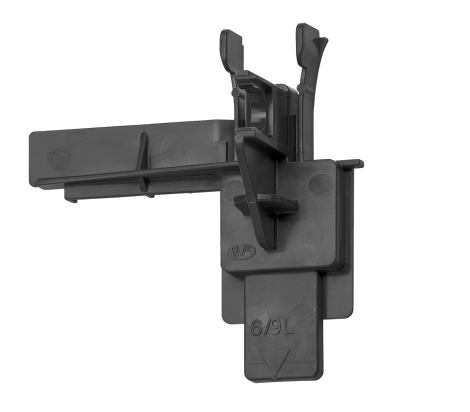

Supporto della valvola di riempimento 72091.50 |
👉 Serie di modello dal 2015 al 2022, comando frontale e comando da sopra |
|

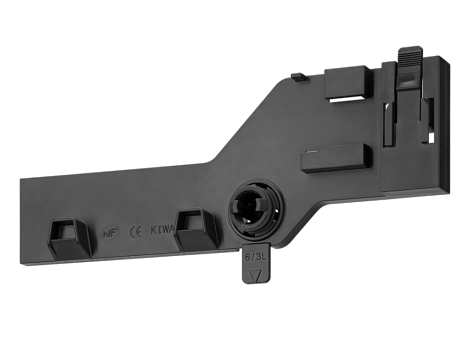

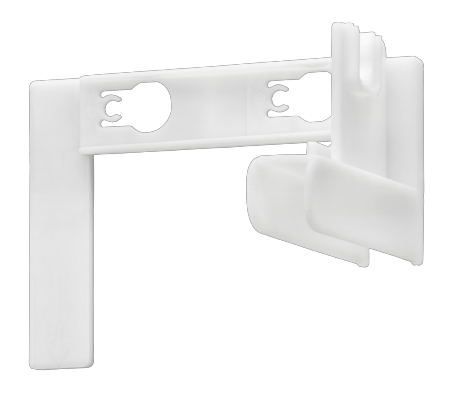

Supporto della valvola di riempimento 72091.51 |
|
|
Supporto della valvola di riempimento 72090.51 |
|
|
Supporto della valvola di riempimento 72090.50 |

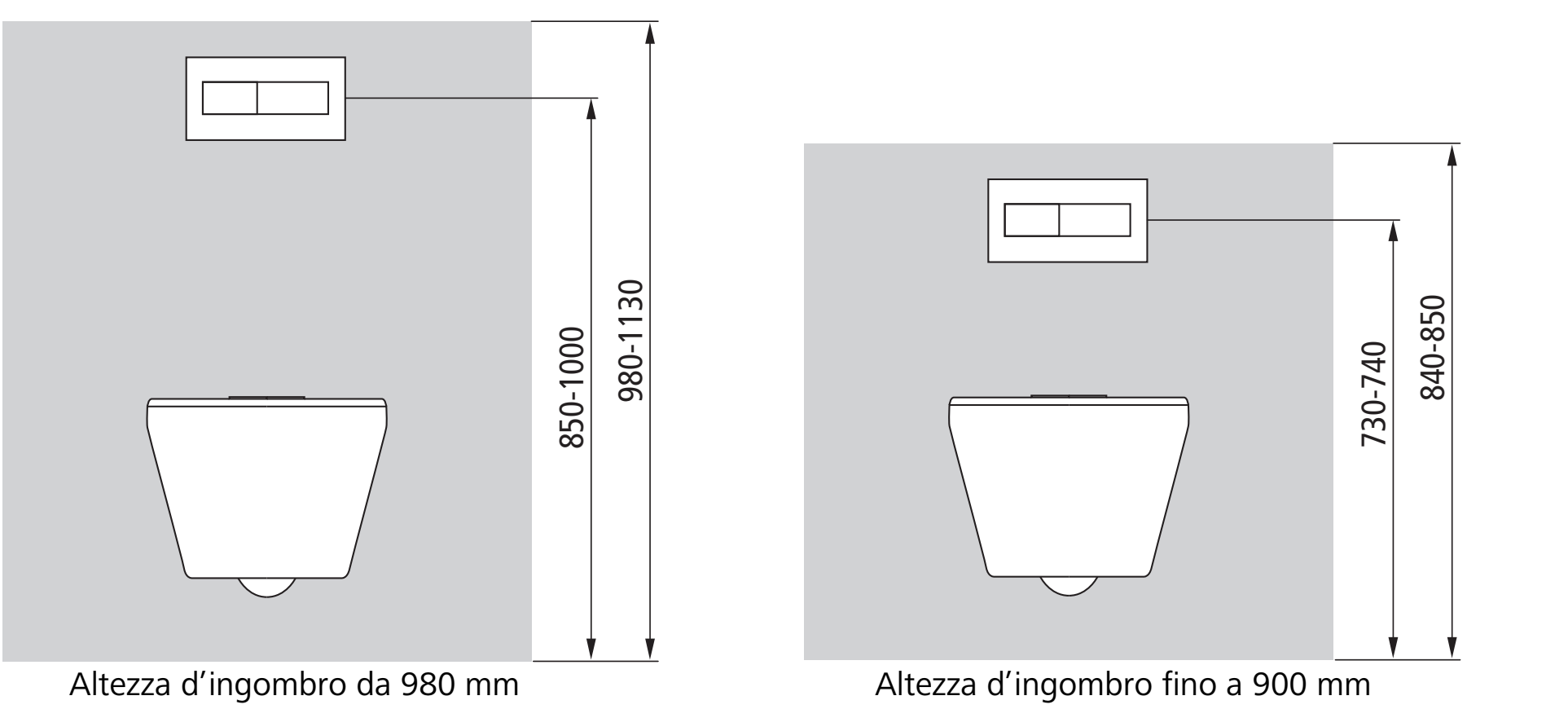

Altezza d’ingombro 980/1'130 mm: |
|
Altezza d’ingombro fino a 900 mm, comando frontale: |
|
|
Altezza d’ingombro fino a 900 mm, comando da sopra: |
Compra ora
3.4 Pezzi di ricambio cassette di scarico altezza d’ingombro da 980 a 1'130 mm

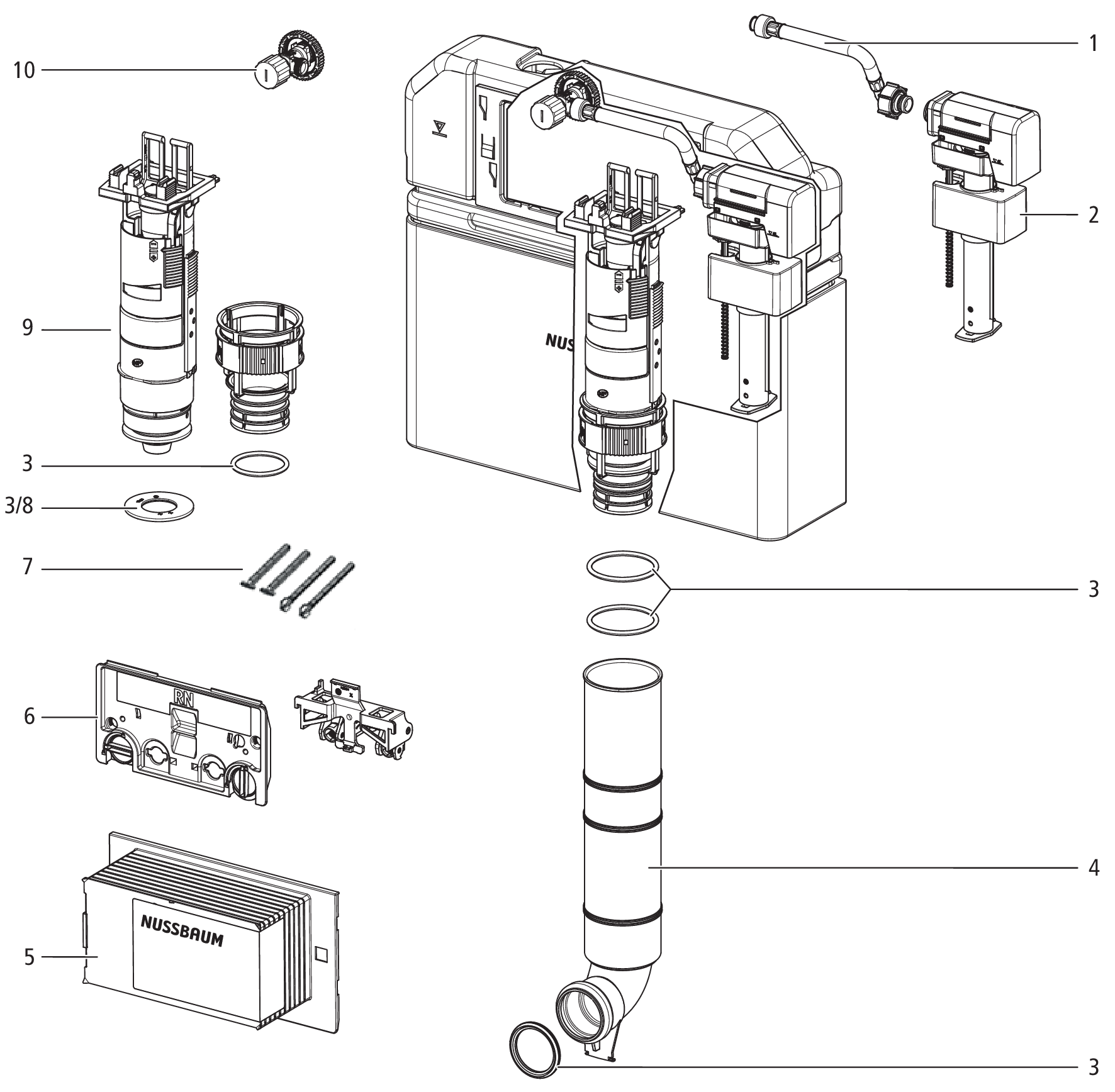

3.4.1 Serie di modello dal 2023
|
1 |
Tubo flessibile corazzato 72291.61 |
|
2 |
Set valvola di riempimento per cassetta 72291.51 |
|
3 |
Set di guarnizioni per cassetta 72290.32 |
|
4 |
Gomito di risciacquo per cassetta 72290.93 |
|
5 |
Dima di revisione per cassetta 72290.84 |
|
6 |
Piastra di base 72290.86 |
|
7 |
Set di stanghette di azionamento per cassetta 72290.74 |
|
8/3 |
Guarnizione 72290.33 |
|
9 |
Set valvola di scarico (con riduttore di flusso) 72290.31 |
|
10 |
Testa per valvola ad angolo 72290.64 |
Compra ora

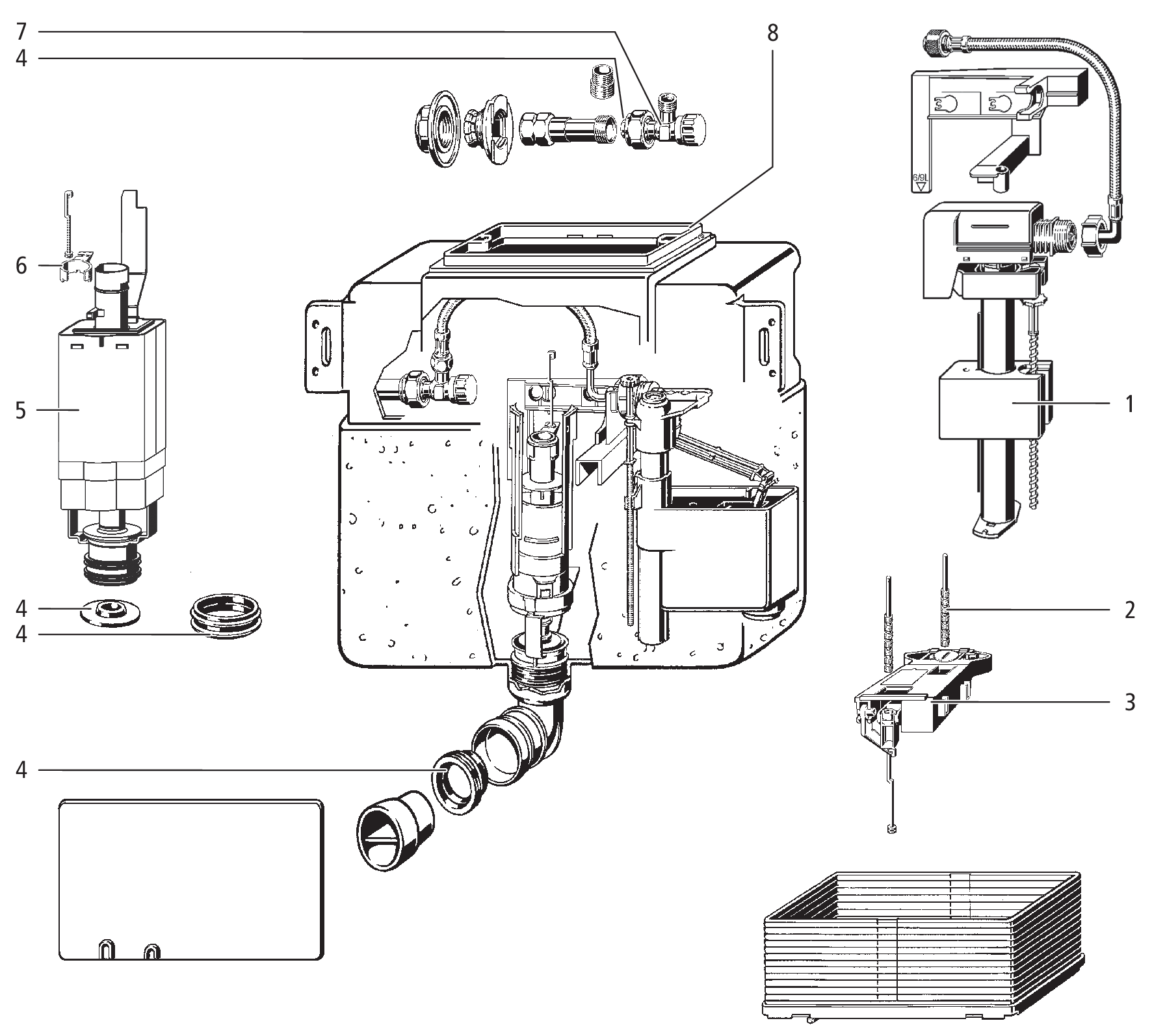

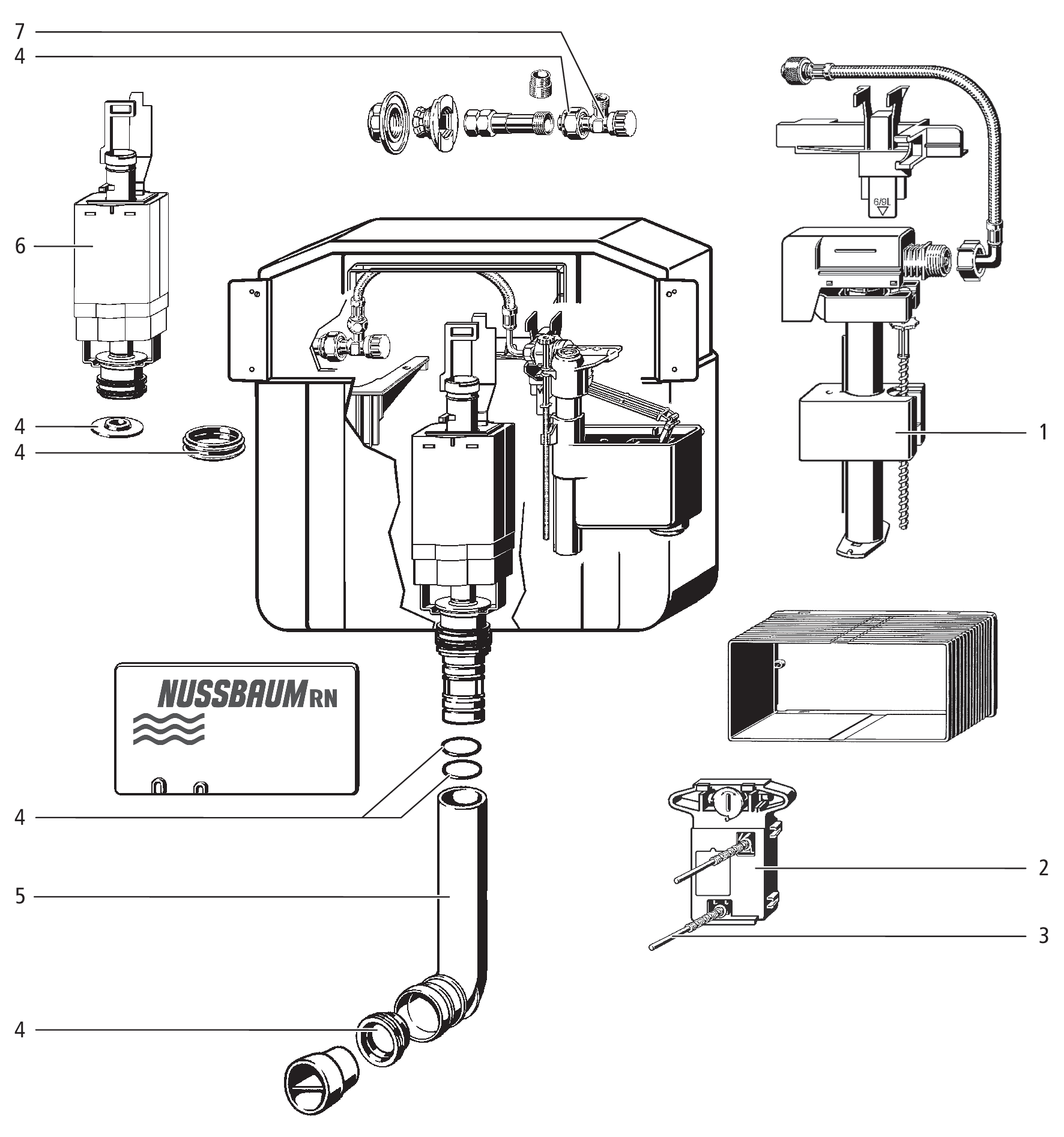

3.4.2 Serie di modello dal 2009 al 2022
|
1 |
Set valvola di riempimento per cassetta 72091.51 |
|
2 |
Dispositivo di azionamento per cassetta 72090.71 |
|
3 |
Set di stanghette di azionamento per cassetta 72090.74 |
|
4 |
Set di guarnizioni per cassetta 72090.32 |
|
5 |
Gomito di risciacquo per cassetta 72090.93 (disponibile su richiesta) |
|
6 |
Set valvola di scarico 72090.31 |
|
7 |
Valvola ad angolo per cassetta 72090.64 |
|

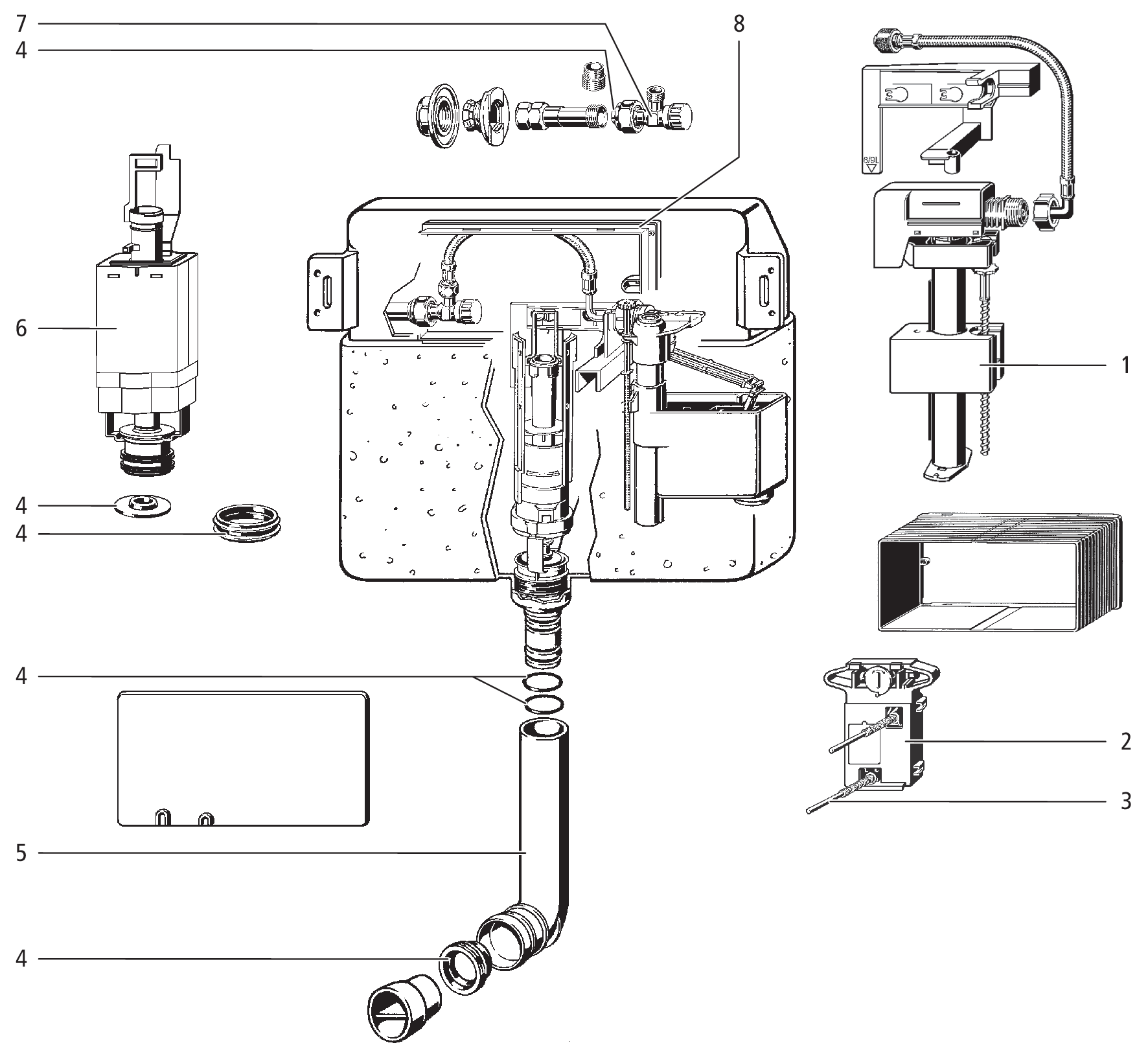

Non visibile nel grafico: supporto 72090.85 per piastra di comando Design 1 e 3 Set di perni filettati per cassetta 72090.77 (per sostituzione della piastra di comando) |
Compra ora

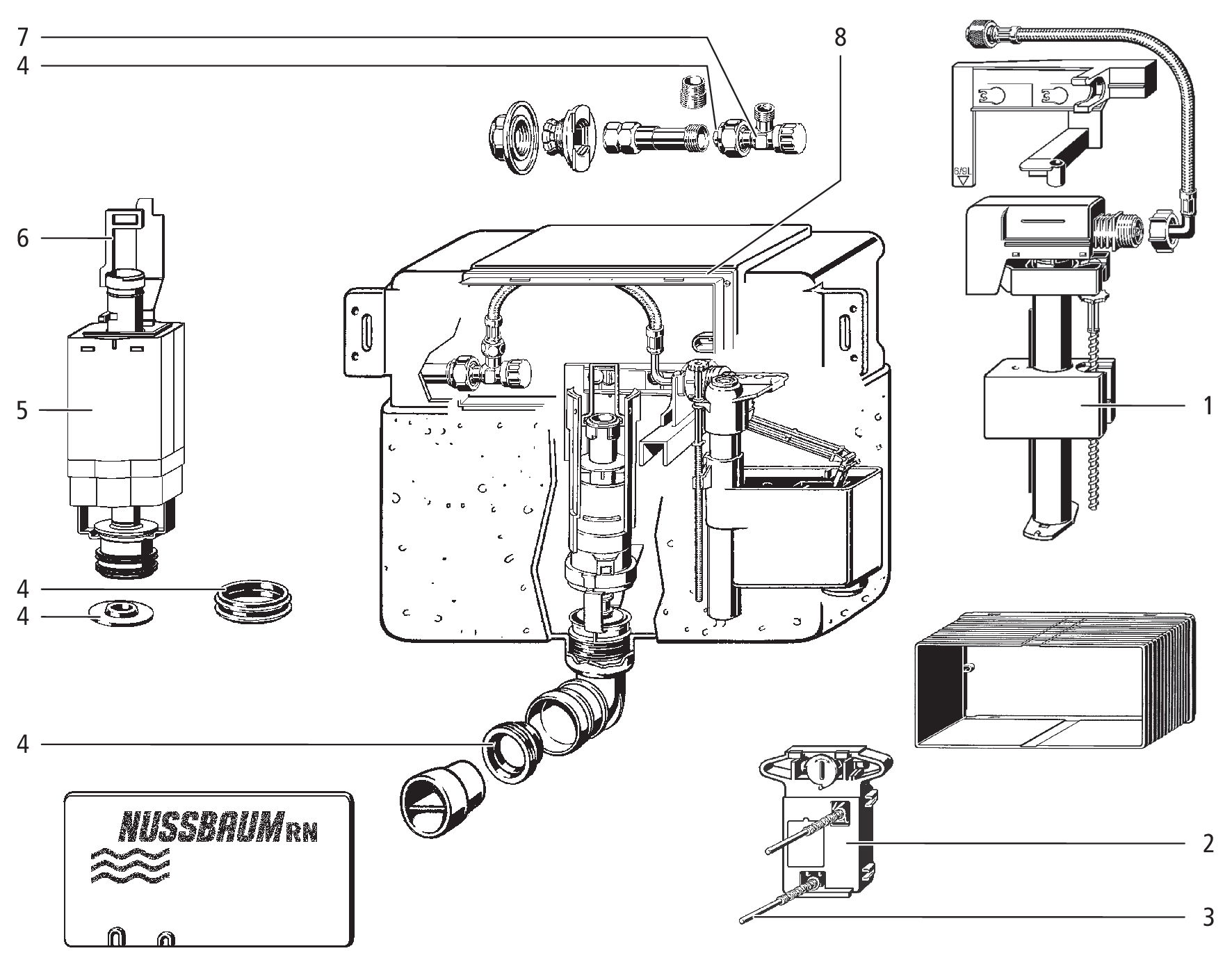

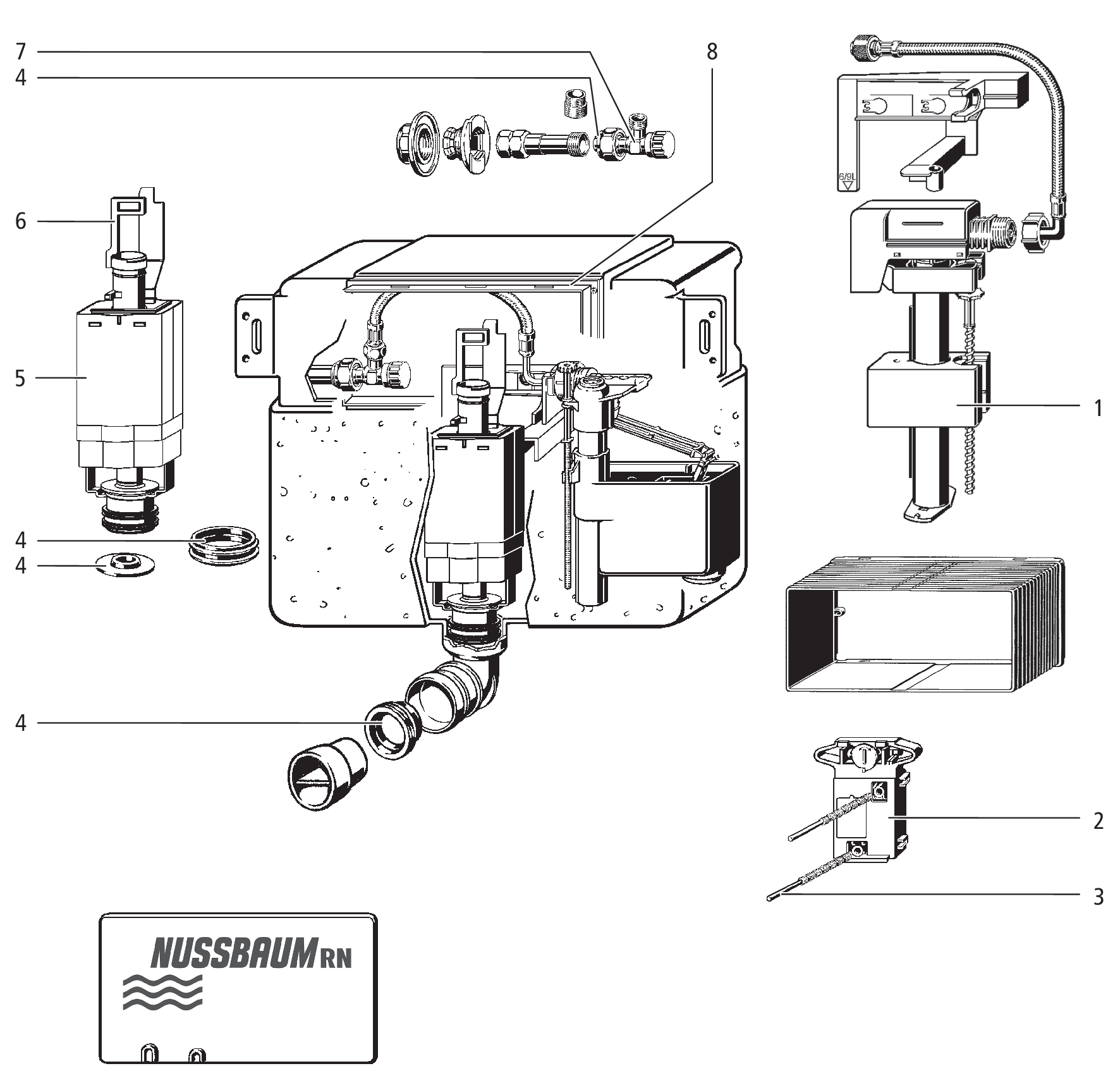

3.4.3 Serie di modello dal 2000 al 2008
|
1 |
Set valvola di riempimento per cassetta 72091.50 |
|
2 |
Dispositivo di azionamento per cassetta 72090.71 |
|
3 |
Set di stanghette di azionamento per cassetta 72090.74 |
|
4 |
Set di guarnizioni per cassetta 72090.32 |
|
5 |
Gomito di risciacquo per cassetta 72090.92 (disponibile su richiesta) |
|
6 |
Set valvola di scarico 72090.31 |
|
7 |
Valvola ad angolo per cassetta 72090.64 |
|
Non visibile nel grafico: supporto 72090.85 per piastra di comando Design 1 e 3 Set di perni filettati per cassetta 72090.77 (per sostituzione della piastra di comando) |
|
Avvertenza: |
|
In caso di conversione di una piastra di comando Design 1 (71005) in una piastra di comando Style da 1 a 5 bisogna prestare attenzione alla campana. Se è rotonda e gialla, la |
Compra ora
3.5 Pezzi di ricambio cassette di scarico altezza d’ingombro fino a 900 mm

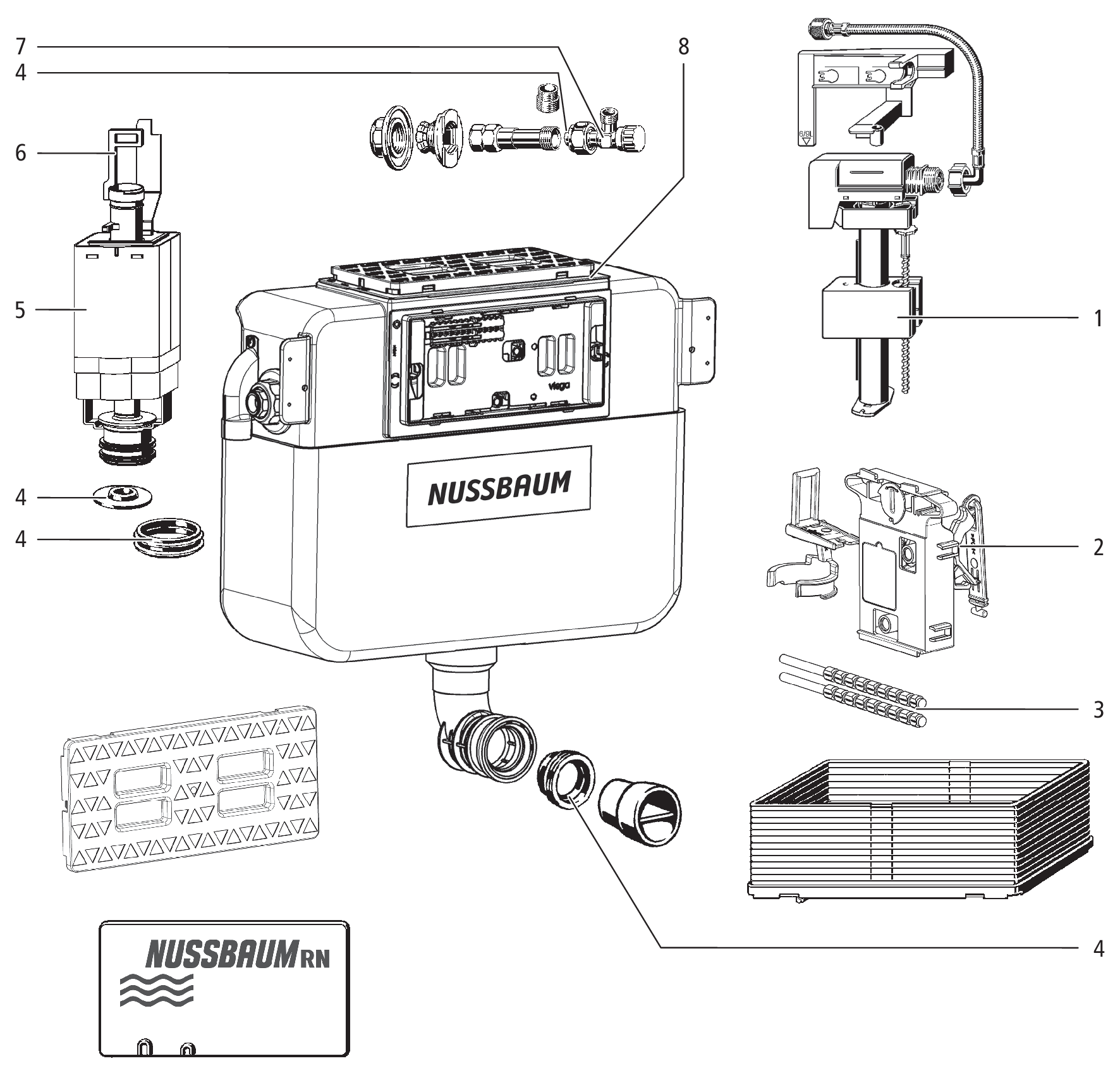

3.5.1 Serie di modello dal 2009 al 2014, comando frontale
|
1 |
Set valvola di riempimento per cassetta 72091.50 |
|
2 |
Dispositivo di azionamento per cassetta 72090.71 |
|
3 |
Set di stanghette di azionamento per cassetta 72090.74 |
|
4 |
Set di guarnizioni per cassetta 72090.32 |
|
5 |
Set valvola di scarico 72092.31 |
|
6 |
Fissaggio per cassetta 72090.35 |
|
7 |
Valvola ad angolo per cassetta 72090.64 |
|
Non visibile nel grafico: supporto 72090.85 per piastra di comando Design 1 e 3 Set di perni filettati per cassetta 72090.77 (per sostituzione della piastra di comando) |
Compra ora
3.5.2 Serie di modello dal 2000 al 2008, comando frontale
|
1 |
Set valvola di riempimento per cassetta 72091.50 |
|
2 |
Dispositivo di azionamento per cassetta 72090.71 |
|
3 |
Set di stanghette di azionamento per cassetta 72090.74 |
|
4 |
Set di guarnizioni per cassetta 72090.32 |
|
5 |
Set valvola di scarico 72092.31 |
|
6 |
Fissaggio per cassetta 72090.35 |
|
7 |
Valvola ad angolo per cassetta 72090.64 |
|
Non visibile nel grafico: supporto 72090.85 per piastra di comando Design 1 e 3 Set di perni filettati per cassetta 72090.77 (per sostituzione della piastra di comando) |
|
Avvertenza: |
|
In caso di conversione di una piastra di comando Design 1 (71005) in una piastra di comando Style da 1 a 5 bisogna prestare attenzione alla campana. Se è rotonda e gialla, la |
Compra ora
3.5.3 Serie di modello dal 2015 al 2022, comando frontale e comando da sopra
|
1 |
Set valvola di riempimento per cassetta 72091.50 |
|
2 |
Dispositivo di azionamento per cassetta 72095.10 |
|
3 |
Set di stanghette di azionamento per cassetta 72090.74 |
|
4 |
Set di guarnizioni per cassetta 72090.32 |
|
5 |
Set valvola di scarico 72092.31 |
|
6 |
Fissaggio per cassetta 72090.35 |
|
7 |
Valvola ad angolo per cassetta 72090.64 |
|
Non visibile nel grafico: supporto 72090.85 per piastra di comando Design 1 e 3 Set di perni filettati per cassetta 72090.77 (per sostituzione della piastra di comando) |
Compra ora
3.5.4 Serie di modello dal 2009 al 2014, comando da sopra
|
1 |
Set valvola di riempimento per cassetta 72091.50 |
|
2 |
Set di stanghette di azionamento per cassetta 72090.74 |
|
3 |
Dispositivo di azionamento per cassetta 72094.71 |
|
4 |
Set di guarnizioni per cassetta 72090.32 |
|
5 |
Set valvola di scarico 72094.31 |
|
6 |
Fissaggio per cassetta 72094.35 |
|
7 |
Valvola ad angolo per cassetta 72090.64 |
|
Non visibile nel grafico: supporto 72090.85 per piastra di comando Design 1 e 3 Set di perni filettati per cassetta 72090.77 (per sostituzione della piastra di comando) |
Compra ora
3.5.5 Serie di modello dal 2000 al 2008, comando da sopra
|
1 |
Set valvola di riempimento per cassetta 72091.50 |
|
2 |
Set di stanghette di azionamento per cassetta 72090.74 |
|
3 |
Dispositivo di azionamento per cassetta 72094.71 |
|
4 |
Set di guarnizioni per cassetta 72090.32 |
|
5 |
Set valvola di scarico 72094.31 |
|
6 |
Fissaggio per cassetta 72094.35 |
|
7 |
Valvola ad angolo per cassetta 72090.64 |
|
Non visibile nel grafico: supporto 72090.85 per piastra di comando Design 1 e 3 Set di perni filettati per cassetta 72090.77 (per sostituzione della piastra di comando) |
|
Avvertenza: |
|
In caso di conversione di una piastra di comando Design 1 (71005) in una piastra di comando Style da 1 a 5 bisogna prestare attenzione alla campana. Se è rotonda e gialla, la |
