Serviceanleitung - Spültechnik WC-Module
261.0.084 / V6
3 Ersatzteile ermitteln
Ist bei einem Unterputz-Spülkasten das Baujahr und/oder die Modellreihe nicht mit Sicherheit feststellbar, können anhand der eingebauten Füllventilhalterung die benötigten Ersatzteile aus den jeweiligen Ersatzteiltafeln bestimmt werden.
Gefahr
Lebensgefahr durch elektrischen Strom!
Bei Berührung mit spannungsführenden Teilen besteht unmittelbare Lebensgefahr durch Stromschlag. Beschädigung der Isolation oder einzelner Bauteile kann lebensgefährlich sein.
- Arbeiten an der elektrischen Anlage nur von Elektrofachkräften ausführen lassen.
- Vor Beginn der Arbeiten an aktiven Teilen elektrischer Anlagen und Betriebsmittel den spannungsfreien Zustand herstellen und für die Dauer der Arbeiten sicherstellen.
Durch das Demontieren der Betätigungsplatte wird die Füllventilhalterung sichtbar und die passende Ersatzteiltafel kann bei Berücksichtigung der Bauhöhe und der Position der Betätigung (von oben oder von vorne) zweifelsfrei ermittelt werden.
Grundsätzlich kann zwischen zwei Typen von Betätigungsplatten unterschieden werden:
-

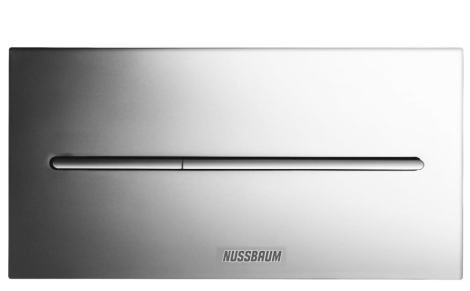

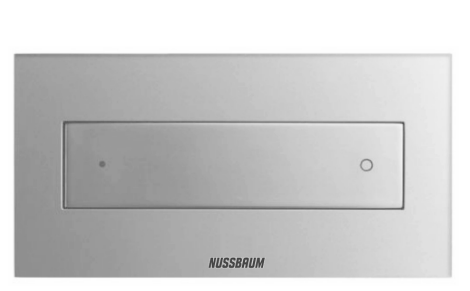

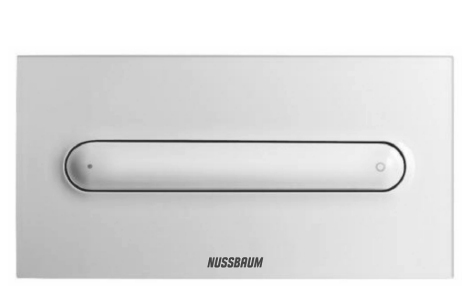

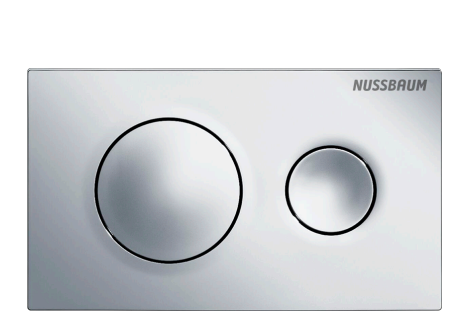

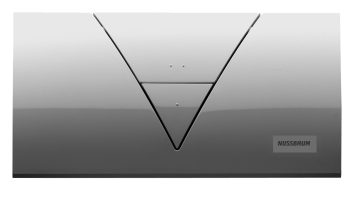

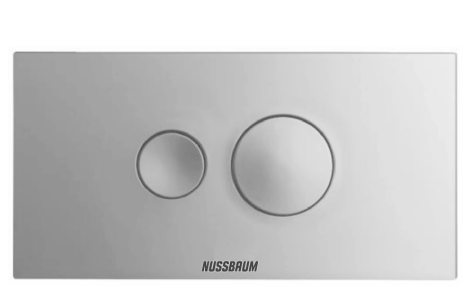

Die älteren, gewölbten Modelle, z. B. Design 1, Design 2 oder Design 3
-

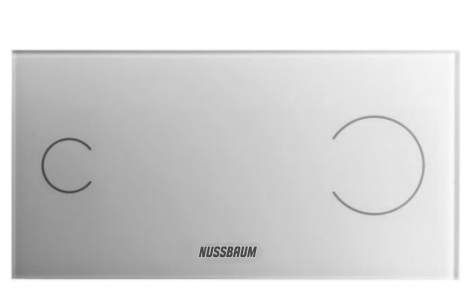

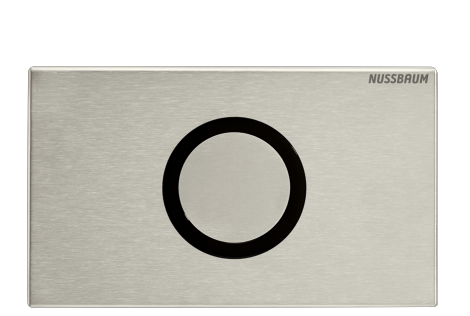

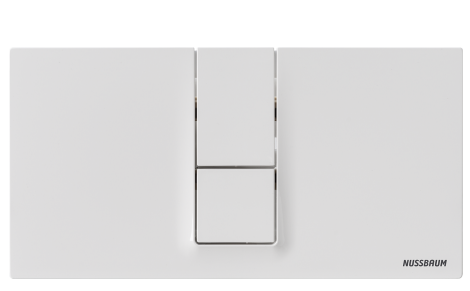

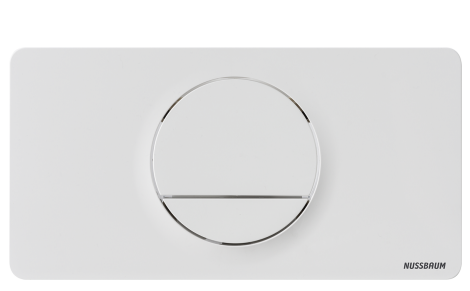

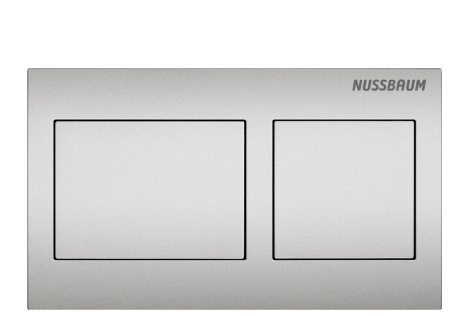

Die neuen, flachen Modelle, z. B. Style 1, Style 2, Style 3 oder More 2
3.1 Demontage Betätigungsplatten
3.1.1 Betätigungsplatte neues Modell (flach) demontieren
- Die Betätigungsplatte nach vorne abziehen, die Schrauben vom Grundrahmen lösen und den Grundrahmen und ggf. die vorhandene Abdeckplatte demontieren.
- Die Mechanik lösen und das Gewindebolzen-Set demontieren.
- Die Betätigungsmechanik beim Bügel aushängen.
- Die Mechanik mit dem Schraubenzieher entlasten (90° nach links drehen) und herausziehen.
- Die Füllventilhalterung ist nun sichtbar und die benötigten Ersatzteile können zugeordnet werden.
3.1.2 Betätigungsplatte älteres Modell (gewölbt) demontieren
- Die Betätigungsplatte unten nach vorne ziehen und oben aushängen.
- Die Stütze nach vorne wegziehen.
- Die Abdeckung entfernen.
- Die Füllventilhalterung ist nun sichtbar und die benötigten Ersatzteile können zugeordnet werden.
3.3 Modellreihe ermitteln
|

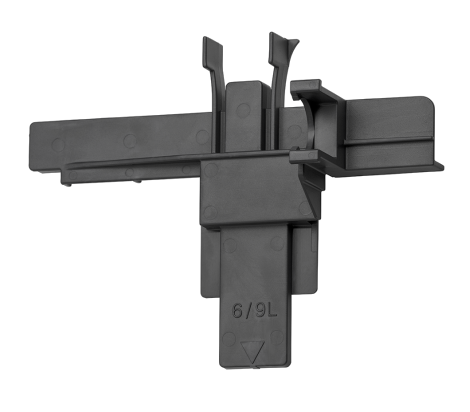

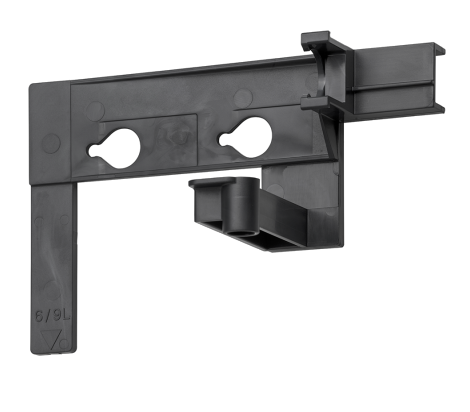

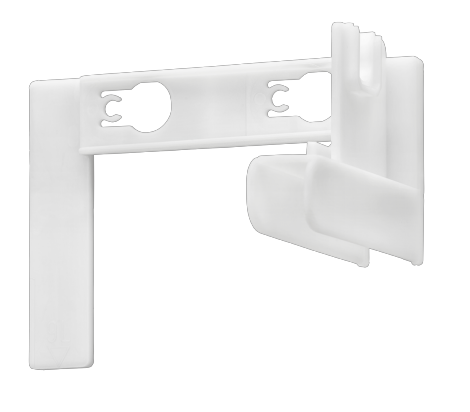

Füllventilhalterung aus Spülkasten-Füllventil-Set 72291.51 |
|
|

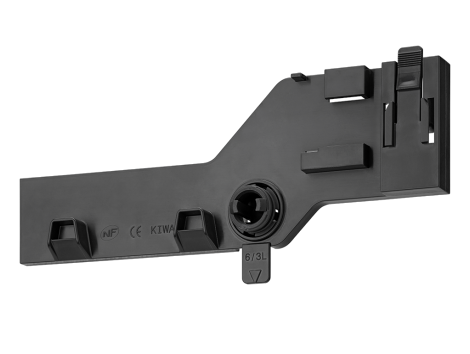

Füllventilhalterung 72091.50 |
|
|

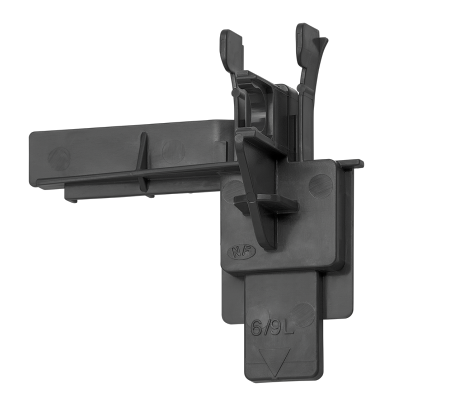

Füllventilhalterung 72091.51 |
|
|
Füllventilhalterung 72090.51 |
|
|
Füllventilhalterung 72090.50 |
Bauhöhe 980/1130 mm: |
|
Bauhöhe bis 900 mm, Betätigung von vorne: |
|
|
Bauhöhe bis 900 mm, Betätigung von oben: |
Jetzt kaufen
3.4 Ersatzteile Spülkästen Bauhöhe 980 bis 1130 mm
3.4.1 Modellreihe ab 2023
|
1 |
Panzerschlauch 72291.61 |
|
2 |
Spülkasten-Füllventil-Set 72291.51 |
|
3 |
Spülkasten-Dichtungs-Set 72290.32 |
|
4 |
Spülkasten-Spülrohrbogen 72290.93 |
|
5 |
Spülkasten-Revisionsschacht 72290.84 |
|
6 |
Grundplatte 72290.86 |
|
7 |
Spülkasten-Betätigungsstifte-Satz 72290.74 |
|
8/3 |
Dichtung 72290.33 |
|
9 |
Spülgarnitur komplett (mit Spülstromdrossel) 72290.31 |
|
10 |
Oberteil zu Eckventil 72290.64 |
Jetzt kaufen
3.4.2 Modellreihe 2009 bis 2022
|
1 |
Spülkasten-Füllventil-Set 72091.51 |
|
2 |
Spülkasten-Betätigungsmechanik 72090.71 |
|
3 |
Spülkasten-Betätigungsstifte-Satz 72090.74 |
|
4 |
Spülkasten-Dichtungs-Set 72090.32 |
|
5 |
Spülkasten-Spülrohrbogen 72090.93 (auf Anfrage erhältlich) |
|
6 |
Spülgarnitur komplett 72090.31 |
|
7 |
Spülkasten-Eckventil 72090.64 |
|
In der Grafik nicht sichtbar: Stütze 72090.85, für Betätigungsplatte Design 1 und 3 Spülkasten-Gewindebolzen-Satz 72090.77 (beim Wechseln der Betätigungsplatte) |
Jetzt kaufen
3.4.3 Modellreihe 2000 bis 2008
|
1 |
Spülkasten-Füllventil-Set 72091.50 |
|
2 |
Spülkasten-Betätigungsmechanik 72090.71 |
|
3 |
Spülkasten-Betätigungsstifte-Satz 72090.74 |
|
4 |
Spülkasten-Dichtungs-Set 72090.32 |
|
5 |
Spülkasten-Spülrohrbogen 72090.92 (auf Anfrage erhältlich) |
|
6 |
Spülgarnitur komplett 72090.31 |
|
7 |
Spülkasten-Eckventil 72090.64 |
|
In der Grafik nicht sichtbar: Stütze 72090.85, für Betätigungsplatte Design 1 und 3 Spülkasten-Gewindebolzen-Satz 72090.77 (beim Wechseln der Betätigungsplatte) |
|
Hinweis: |
|
Beim Umrüsten einer Betätigungsplatte Design 1 (71005) auf eine der Betätigungsplatten Style 1 bis 5, ist auf die Heberglocke zu achten. Ist sie rund und gelb, empfiehlt |
Jetzt kaufen
3.5 Ersatzteile Spülkästen Bauhöhe bis 900 mm
3.5.1 Modellreihe 2009 bis 2014, Betätigung von vorne
|
1 |
Spülkasten-Füllventil-Set 72091.50 |
|
2 |
Spülkasten-Betätigungsmechanik 72090.71 |
|
3 |
Spülkasten-Betätigungsstifte-Satz 72090.74 |
|
4 |
Spülkasten-Dichtungs-Set 72090.32 |
|
5 |
Spülgarnitur komplett 72092.31 |
|
6 |
Spülkasten-Bügel 72090.35 |
|
7 |
Spülkasten-Eckventil 72090.64 |
|
In der Grafik nicht sichtbar: Stütze 72090.85, für Betätigungsplatte Design 1 und 3 Spülkasten-Gewindebolzen-Satz 72090.77 (beim Wechseln der Betätigungsplatte) |
Jetzt kaufen
3.5.2 Modellreihe 2000 bis 2008, Betätigung von vorne
|
1 |
Spülkasten-Füllventil-Set 72091.50 |
|
2 |
Spülkasten-Betätigungsmechanik 72090.71 |
|
3 |
Spülkasten-Betätigungsstifte-Satz 72090.74 |
|
4 |
Spülkasten-Dichtungs-Set 72090.32 |
|
5 |
Spülgarnitur komplett 72092.31 |
|
6 |
Spülkasten-Bügel 72090.35 |
|
7 |
Spülkasten-Eckventil 72090.64 |
|
In der Grafik nicht sichtbar: Stütze 72090.85, für Betätigungsplatte Design 1 und 3 Spülkasten-Gewindebolzen-Satz 72090.77 (beim Wechseln der Betätigungsplatte) |
|
Hinweis: |
|
Beim Umrüsten einer Betätigungsplatte Design 1 (71005) auf eine der Betätigungsplatten Style 1 bis 5, ist auf die Heberglocke zu achten. Ist sie rund und gelb, empfiehlt |
Jetzt kaufen
3.5.3 Modellreihe 2015 bis 2022, Betätigung von vorne und oben
|
1 |
Spülkasten-Füllventil-Set 72091.50 |
|
2 |
Spülkasten-Betätigungsmechanik 72095.10 |
|
3 |
Spülkasten-Betätigungsstifte-Satz 72090.74 |
|
4 |
Spülkasten-Dichtungs-Set 72090.32 |
|
5 |
Spülgarnitur komplett 72092.31 |
|
6 |
Spülkasten-Bügel 72090.35 |
|
7 |
Spülkasten-Eckventil 72090.64 |
|
In der Grafik nicht sichtbar: Stütze 72090.85, für Betätigungsplatte Design 1 und 3 Spülkasten-Gewindebolzen-Satz 72090.77 (beim Wechseln der Betätigungsplatte) |
Jetzt kaufen
3.5.4 Modellreihe 2009 bis 2014, Betätigung von oben
|
1 |
Spülkasten-Füllventil-Set 72091.50 |
|
2 |
Spülkasten-Betätigungsstifte-Satz 72090.74 |
|
3 |
Spülkasten-Betätigungsmechanik 72094.71 |
|
4 |
Spülkasten-Dichtungs-Set 72090.32 |
|
5 |
Spülgarnitur komplett 72094.31 |
|
6 |
Spülkasten-Bügel 72094.35 |
|
7 |
Spülkasten-Eckventil 72090.64 |
|
In der Grafik nicht sichtbar: Stütze 72090.85, für Betätigungsplatte Design 1 und 3 Spülkasten-Gewindebolzen-Satz 72090.77 (beim Wechseln der Betätigungsplatte) |
Jetzt kaufen
3.5.5 Modellreihe 2000 bis 2008, Betätigung von oben
|
1 |
Spülkasten-Füllventil-Set 72091.50 |
|
2 |
Spülkasten-Betätigungsstifte-Satz 72090.74 |
|
3 |
Spülkasten-Betätigungsmechanik 72094.71 |
|
4 |
Spülkasten-Dichtungs-Set 72090.32 |
|
5 |
Spülgarnitur komplett 72094.31 |
|
6 |
Spülkasten-Bügel 72094.35 |
|
7 |
Spülkasten-Eckventil 72090.64 |
|
In der Grafik nicht sichtbar: Stütze 72090.85, für Betätigungsplatte Design 1 und 3 Spülkasten-Gewindebolzen-Satz 72090.77 (beim Wechseln der Betätigungsplatte) |
|
Hinweis: |
|
Beim Umrüsten einer Betätigungsplatte Design 1 (71005) auf eine der Betätigungsplatten Style 1 bis 5, ist auf die Heberglocke zu achten. Ist sie rund und gelb, empfiehlt |
