Notice d’utilisation - Station de remplissage de chauffage

4.1 Affichage et touches du panneau de contrôle numérique de capacité

Le panneau de contrôle numérique de capacité présente les affichages et éléments de commande suivants:

4.2 Réglages sur le panneau de contrôle numérique de capacité

4.2.1 Allumer l’affichage et activer le menu

1. Pour activer l’affichage, appuyer sur n’importe quelle touche.
• La capacité restante de la cartouche s’affiche en litres. Aussi longtemps qu’aucun réglage n’est effectué, il s’agit d’une valeur standard sans base réelle.



2. Pour activer le menu en vue d’ajuster les réglages, appuyer sur la touche durant 3 secondes au moins.

4.2.2 Régler la dureté de l’eau brute

1. Appuyer sur les touches directionnelles et pour régler la dureté de l’eau brute mesurée précédemment.



2. Enregistrer le réglage en appuyant sur la touche .
• L’affichage passe automatiquement à l’option de menu suivante (type de cartouche).

4.2.3 Choisir le type de cartouche

Seule une déminéralisation complète permet de respecter les dispositions de la directive SICC BT102-01. C’est pourquoi on utilise toujours le type de cartouche [HVE] (déminéralisation complète de l’eau de chauffage) (15096).

1. En utilisant les touches directionnelles et , choisir le type de cartouche [HVE].



2. Enregistrer le réglage en appuyant sur la touche .
• L’affichage passe automatiquement à l’option de menu suivante (taille de cartouche).

4.2.4 Choisir la taille de cartouche

La cartouche standard (15096) a un volume de 4 litres. Il s’agit d’une valeur préréglée.

1. Ne pas changer la taille de cartouche [L 4].



2. Enregistrer le réglage en appuyant sur la touche ..
• L’affichage passe automatiquement à l’option de menu suivante (surveillance de la valeur de conductivité).

4.2.5 Régler la surveillance de la valeur de conductivité

1. Pour activer la surveillance de la valeur de conductivité, utiliser les touches directionnelles et pour choisir le réglage [EIN] et confirmer avec la touche .
2. Avec les touches directionnelles et , régler la valeur de conductivité maximale en μS. Nussbaum recommande un réglage de 100 μS.



3. Enregistrer le réglage en appuyant sur la touche .
• L’affichage passe automatiquement à l’option de menu suivante (remplacement de la cartouche).

4.2.6 Confirmer ou annuler le remplacement de cartouche

L’appareil calcule en continu la capacité restante de la cartouche. Lorsqu’une cartouche est remplacée, il faut remettre à zéro la valeur [Reset] afin que la capacité restante puisse être à nouveau établie.

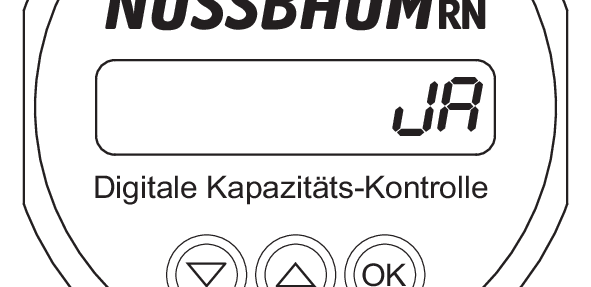

1. Si la cartouche a été remplacée, utiliser les touches directionnelles et pour choisir [JA]. Appuyer sur la touche durant 3 secondes pour confirmer le choix.



• On voit s’afficher [RESET OK].



2. Si la cartouche n’a pas été remplacée, utiliser les touches directionnelles et pour choisir [NEIN]. Appuyer brièvement sur la touche pour confirmer le choix.

• Les réglages sont terminés. On voit s’afficher la nouvelle capacité restante calculée en litres.

4.3 Afficher l’état

1. Pour activer l’affichage, appuyer sur n’importe quelle touche.



• La capacité restante de la cartouche s’affiche en litres. Aussi longtemps qu’aucun réglage n’est effectué, il s’agit d’une valeur standard sans base réelle.
2. Pour afficher la capacité restante en %, appuyer sur la touche . Après quelques secondes, c’est à nouveau la capacité restante en litres qui s’affiche.



3. Pour afficher la valeur de conductivité mesurée en µS, appuyer sur la touche directionnelle .



4. Pour afficher la valeur de conductivité de consigne réglée, appuyer sur la touche . Après quelques secondes, c’est à nouveau la valeur de conductivité mesurée qui s’affiche.
5. Pour afficher le volume de débit mesuré jusqu’à présent, appuyer à nouveau sur la touche directionnelle .

Durant le remplissage, le débit volumique actuel s’affiche.

4.4 Messages d’avertissement

Lorsque la pile doit être remplacée, le message [LOW bAT] s’affiche (👉 Remplacer la pile).

A partir du moment où la capacité restante de la cartouche tombe à moins de 10 %, on voit s’afficher le message [Kartusche annähernd erschöpft] et la LED rouge clignote. Une fois la cartouche totalement épuisée le message [Kartusche erschöpft - Die Kartusche muss getauscht werden!] s’affiche. (👉 Remplacer la cartouche).
