2 Struttura dell’attuatore

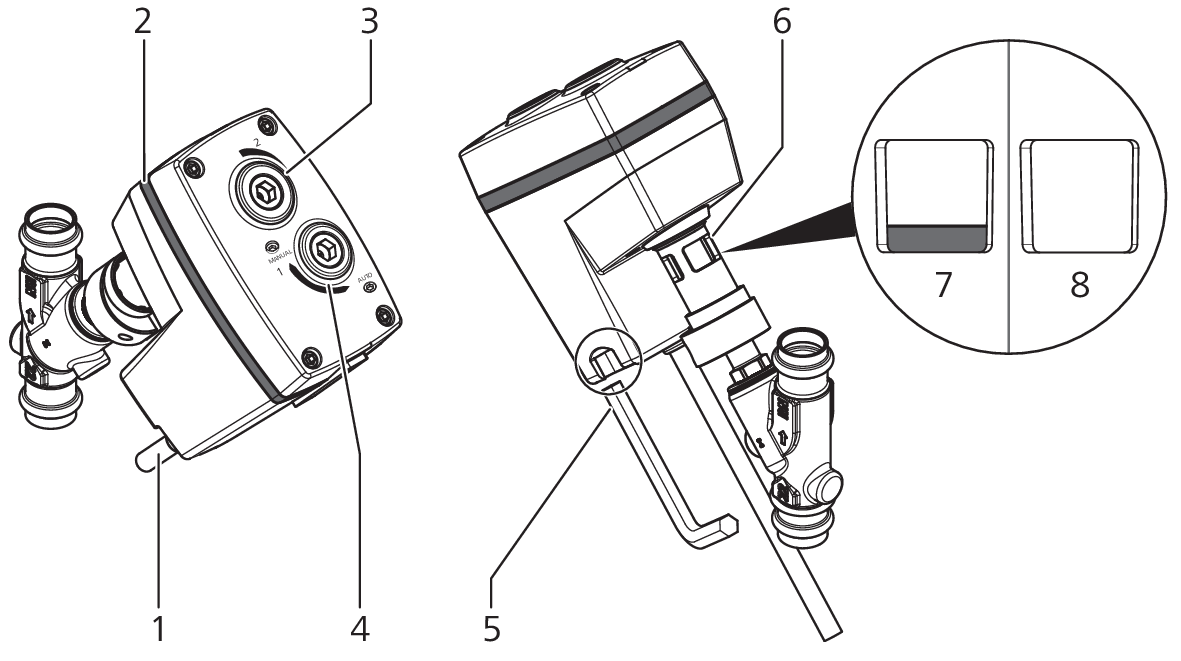

Elementi di comando e di visualizzazione dell’attuatore

1

Cavo di collegamento al controller 23305

2

Fascia luminosa*

3

Vite della valvola per l’apertura e la chiusura manuali della valvola

4

Vite di sicurezza per la modifica della modalità di funzionamento**

5

Chiave esagonale nel supporto

6

Connettore 23315 con indicatore meccanico della posizione

7

Indicatore meccanico della posizione: valvola aperta

8

Indicatore meccanico della posizione: valvola chiusa

*

Si illumina durante la chiusura e l’apertura se è presente un avvertimento o un errore oppure se è impostata la modalità [MANUAL].

**

Modalità [AUTO]: Vite di sicurezza incassata, azionamento della valvola tramite il controller

Modalità [MANUAL]: Vite di sicurezza a filo, azionamento della valvola manuale tramite la vite della valvola
