Anwendungen und Lösungen - Industrie

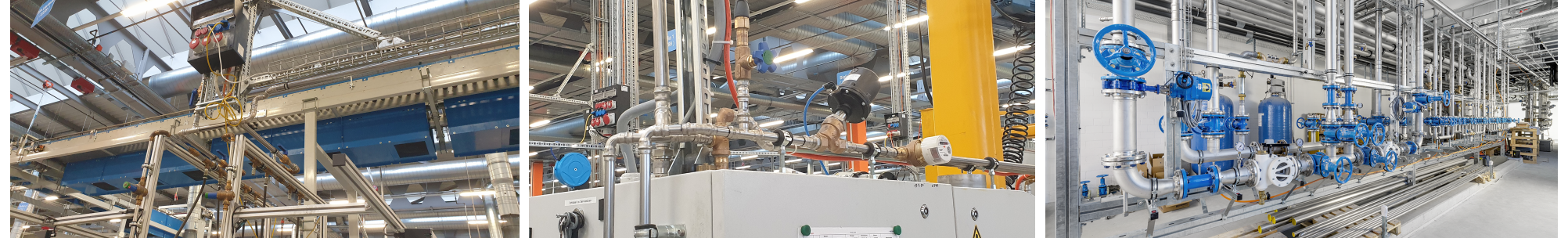

4.1 Presstechnik in Industrieanwendungen

Die Nussbaum Installationssysteme und Armaturen bieten mit den verschiedenen Rohr-, Fitting- und Dichtring-Werkstoffen für viele Industrieanwendungen und im Anlagenbau eine sichere und wirtschaftliche Lösung für den Transport von flüssigen und gasförmigen Medien, wie Öle, Druckluft, Kühlschmierstoffe oder technische Gase. Optipress wird im Industriebereich für viele verschiedene Anwendungen erfolgreich eingesetzt.

Kurze Installationszeiten durch Presstechnik

Mit der bewährten Presstechnik können Installationsarbeiten zeitlich massiv verkürzt und somit auch Ausfall oder Stillstandzeiten während Umbauarbeiten von Anlagen minimiert werden. Die Presstechnik ist im Bereich Sanitär und Heizung seit Jahrzehnten allgemein anerkannte Regel der Technik. Schutzmassnahmen, die beim Schweissen vorgeschrieben sind, fallen weg. Dadurch ist eine rationelle Montage auch bei laufender Produktion möglich. Ein Pressvorgang dauert dimensionsabhängig ca. 4 bis 6 Sekunden und ist somit wesentlich schneller als ein aufwändiger Schweissvorgang oder das Herstellen einer Gewindeverbindung.

Optipress ist u. A. auch für den Transport folgender Medien geeignet:

Ausführliche Informationen hierzu sind im Nussbaum Dokument «Systembeschrieb Optipress-Aquaplus» zu finden, 👉 Systembeschrieb 299.1.022.

Bei Beständigkeitsanforderungen gegenüber speziellen Medien oder äusseren Einflüssen kann eine Eignungsprüfung durch Nussbaum veranlasst werden, siehe Formular unter www.nussbaum.ch/anfrage-werkstoffbestaendigkeit.

4.1.1 Betriebsdrücke von Optipress-Rohrleitungskomponenten

Die maximal zulässigen Druckstufen resp. Betriebsdrücke pro Dimension sind der untenstehenden Tabelle zu entnehmen. Es gelten die Werte aus der aktuellen TÜV-Bescheinigung.

Bei Einsätzen mit höheren Drücken sind zwingend Druckschläge, wie sie von schnellschliessenden Armaturen und Pumpen verursacht werden können, zu verhindern. Druckschläge können weit über 40 bar erreichen und zum Bersten von Pressverbindungen führen.

Betriebsdrücke von Optipress-Rohrleitungskomponenten

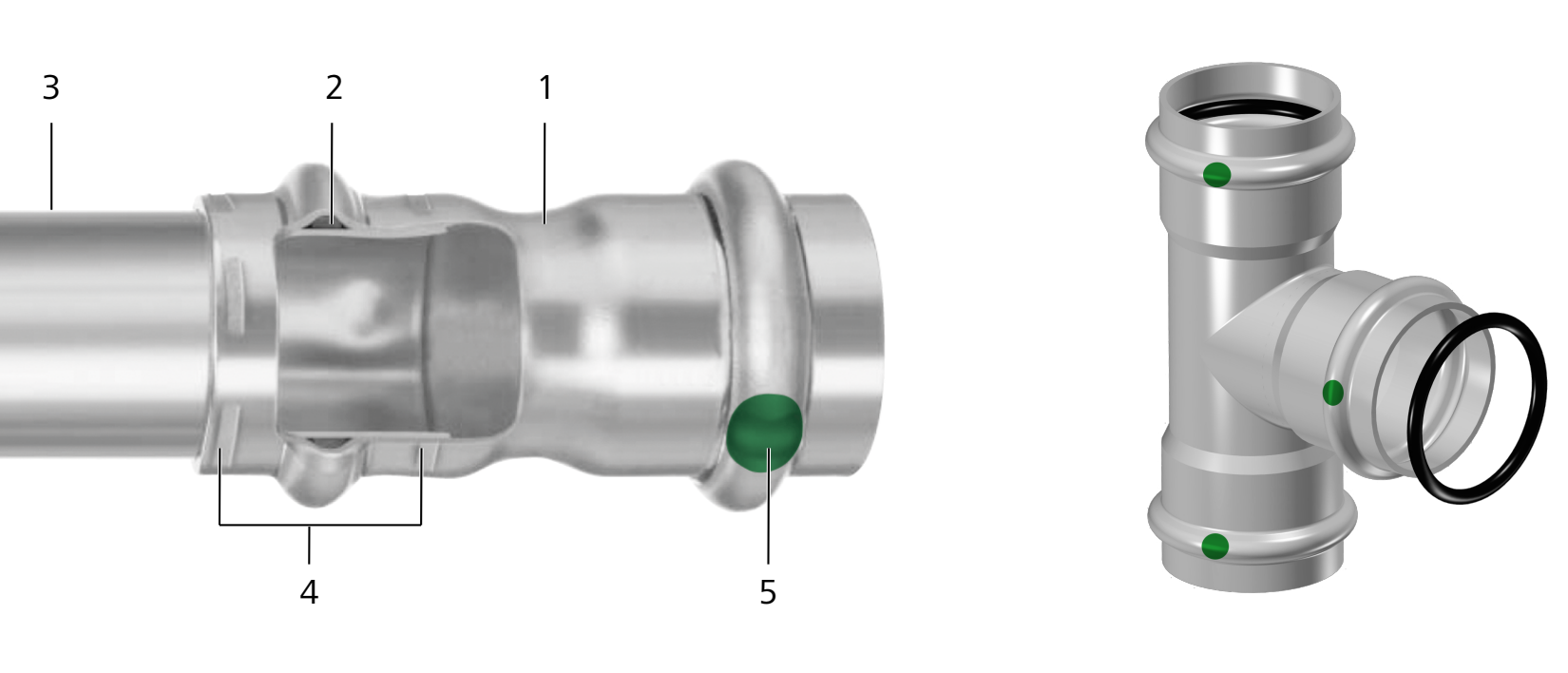

4.1.2 Prüfsicherheit durch die SC-Contour

Die SC-Contour ist eine Sicherheitstechnik zur Sichtbarmachung von unverpressten Pressfittings in der Rohrleitungsanlage (SC: Security Checked bzw. sicherheitsgeprüft).

Die SC-Contour bildet zwischen dem unverpressten Pressfitting und dem Rohr eine konstruktive Undichtheit, die bei der Druckprüfung das Prüfmedium sichtbar austreten lässt. Die Sichtbarkeit des unverpressten Pressfittings ist im Druckbereich der entsprechenden Druckprüfung sichergestellt.

Alle Pressfittings von Nussbaum sind mit der SC-Contour versehen.

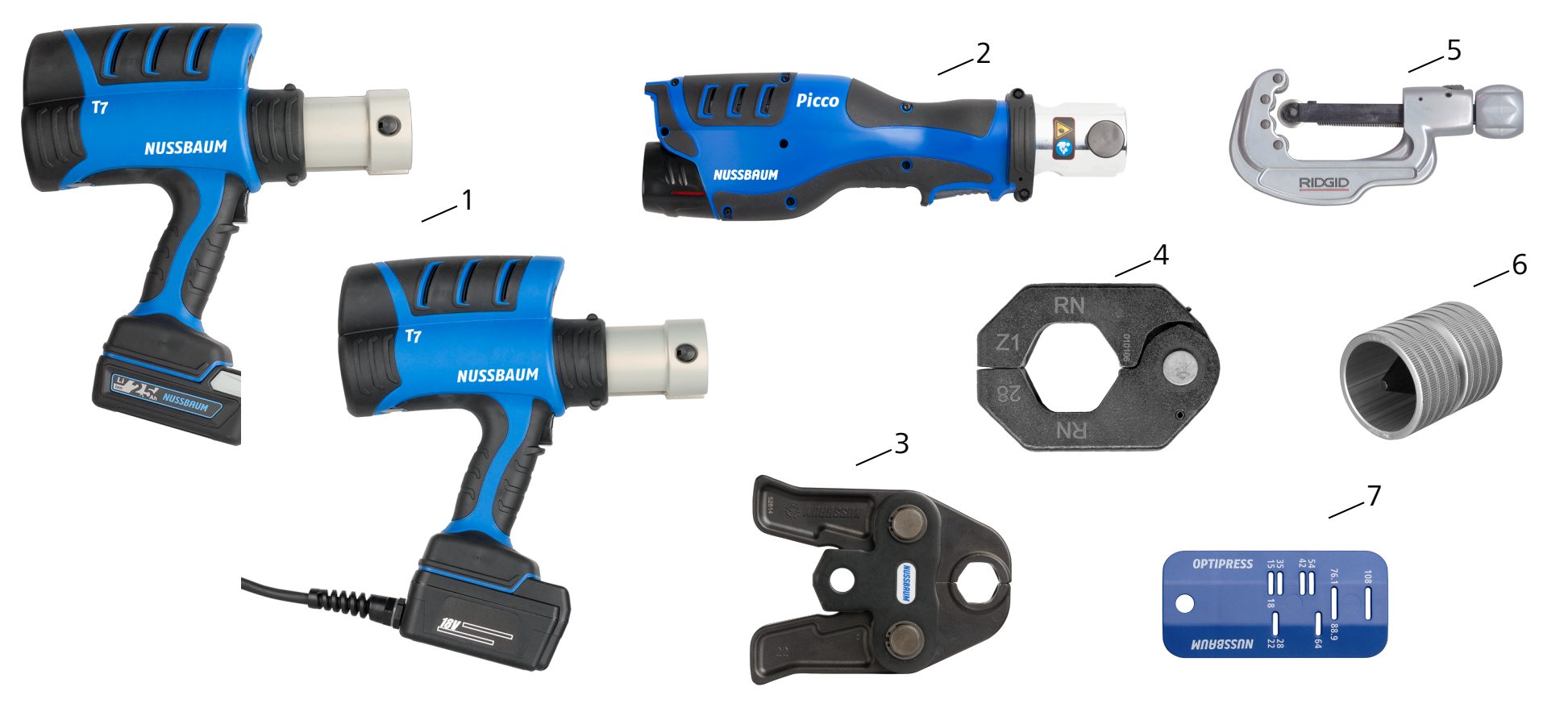

4.1.3 Werkzeuge

Mit den elektrohydraulischen Nussbaum Presswerkzeugen können Armaturen und Fittings in allen Dimensionen aus dem Optipress-Programm verarbeitet werden. Für jede Dimension stehen die entsprechenden Nussbaum System-Pressbacken zur Verfügung.

Das Presswerkzeug Typ 7 (32 kN) kann im Netz- wie auch im Akkubetrieb eingesetzt werden und dient zum Verarbeiten der Dimensionen 15 bis 108. Das Akku-Presswerkzeug Picco IV (24 kN) ist mit 1.82 kg besonders leicht und kompakt und dient zum Verarbeiten der Dimensionen 15 bis 35.

Optipress-Markierlehre

Artikel-Nr.: 81099

Rohrentgrater

Artikel-Nr.: 81096

Ersatz-Bolzen

Artikel-Nr.: 81092

Koffer für Optipress-Pressringe

Artikel-Nr.: 83152

Optipress-Pressbacke

Artikel-Nr.: 83021

Presswerkzeug Picco IV

Artikel-Nr.: 83110

Presswerkzeug Typ 7

Artikel-Nr.: 83100

weitere Produkte

4.1.4 Montage von Installationen für Medien mit höherer Reinheitsanforderungen

Für bestimmte Medien gelten abhängig von der Verwendung bestimmte Reinheitsanforderungen, die auch bei der Montage der Installation zu beachten sind. Beispiele sind:

• Osmosewasser

• Acetylen und Sauerstoff

• Technische Gase wie Stickstoff, Kohlendioxid, Argon mit z. B. Reinheitsanforderung 4.0 (99.99 %)

Bei der Montage sind folgende Grundsätze zu beachten:

• Alle Komponenten müssen gegen das Eindringen von Verunreinigungen vor und während der Installation geschützt werden.

• Gewindeverbindungen dürfen nur mit zugelassenem PTFE-Dichtband ausgeführt werden, nicht mit gefetteten Hanfverbindungen.

• Rohrenden müssen nach dem Trennen sauber gereinigt werden.

• Die Anlage muss gründlich gespült werden, z. B. mit inerten Gasen oder Osmosewasser.

4.1.5 Einsatzgrenzen von Press-Systemen

In folgenden Bereichen sind Press-Systeme nur begrenzt einsetzbar:

• Transport von Lebensmitteln und organischen Stoffen

  Diese Anwendungen benötigen spaltfreie Rohrleitungen, da organische Stoffe im Spalt von Pressverbindungen zu Keim- und Bakterienbildung führen können. Dies sind z. B. Milch, zuckerhaltige Getränke, Honig oder Speiseöl.

• Sehr hohe Reinheitsanforderung im Labor- und Analytikbereich

  Betroffen sind hierbei Anwendungen, bei den bereits einzelne Moleküle relevant sind, d. h. empfindliche Synthese- und Analyseprozesse. Solche Einsätze können mit Press-Systemen nicht gewährleistet werden.

  Anmerkung: Medien, in denen noch Verunreinigungen vorhanden sind, können im Laborbereich nur für technische Zwecke, z. B. als Reinigungsmittel, eingesetzt werden.

• Sehr hohe oder tiefe Temperaturen oder Betriebsdrücke

  Bei Dichtungen sind vor allem die Temperaturen zu beachten. Bei Optipress liegen die Temperatureinsatzgrenzen bei ca. −25 °C bis +130 °C.

  Bei hohen Betriebsdrücken haben Pressverbindung ihre Grenzen. Diese sind dimensionsabhängig. Informationen zu den jeweiligen Betriebsdrücken sind im Nussbaum Dokument «Systembeschrieb Optipress-Aquaplus» zu finden, 👉 Systembeschrieb 299.1.022

4.2 Geschweisste Edelstahlverteiler

Geschweisste Edelstahlverteiler in den Dimensionen DN 10 bis DN 200 sind die ideale Ergänzung zu Optipress-Aquaplus. Durch die individuelle Fertigung können alle Gegebenheiten der verschiedenen Objekte optimal berücksichtigt und auf die Nussbaum Systeme angestimmt werden. Die Anzahl Dichtstellen können somit auf ein Minimum reduziert werden.

Geschweisste Edelstahlverteiler haben folgende Merkmale:

• Werkstoff 1.4401 / 1.4404

• Flansche nach EN 1092 – PN 10 / 16

• WIG-geschweisst

• Werkseitig auf Dichtheit geprüft

• Oberflächen gebeizt, passiviert

Individuelle Edelstahlverteiler können bei Nussbaum angefragt werden, siehe Formular unter www.nussbaum.ch/dienstleistungen.

4.3 Installationssysteme

In Industrie-Installationen können diverse Nussbaum Installationssysteme eingesetzt und miteinander kombiniert werden.

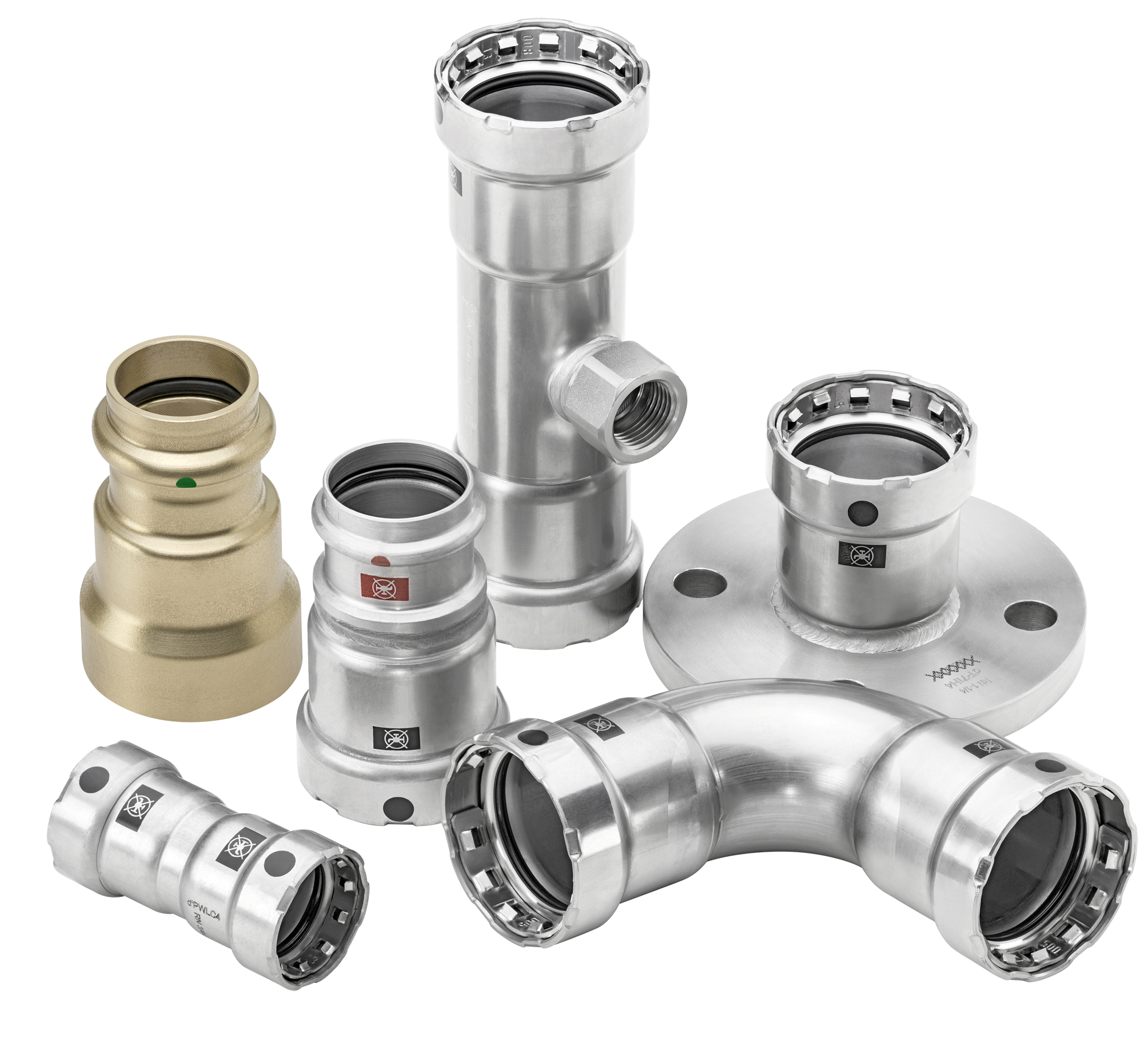

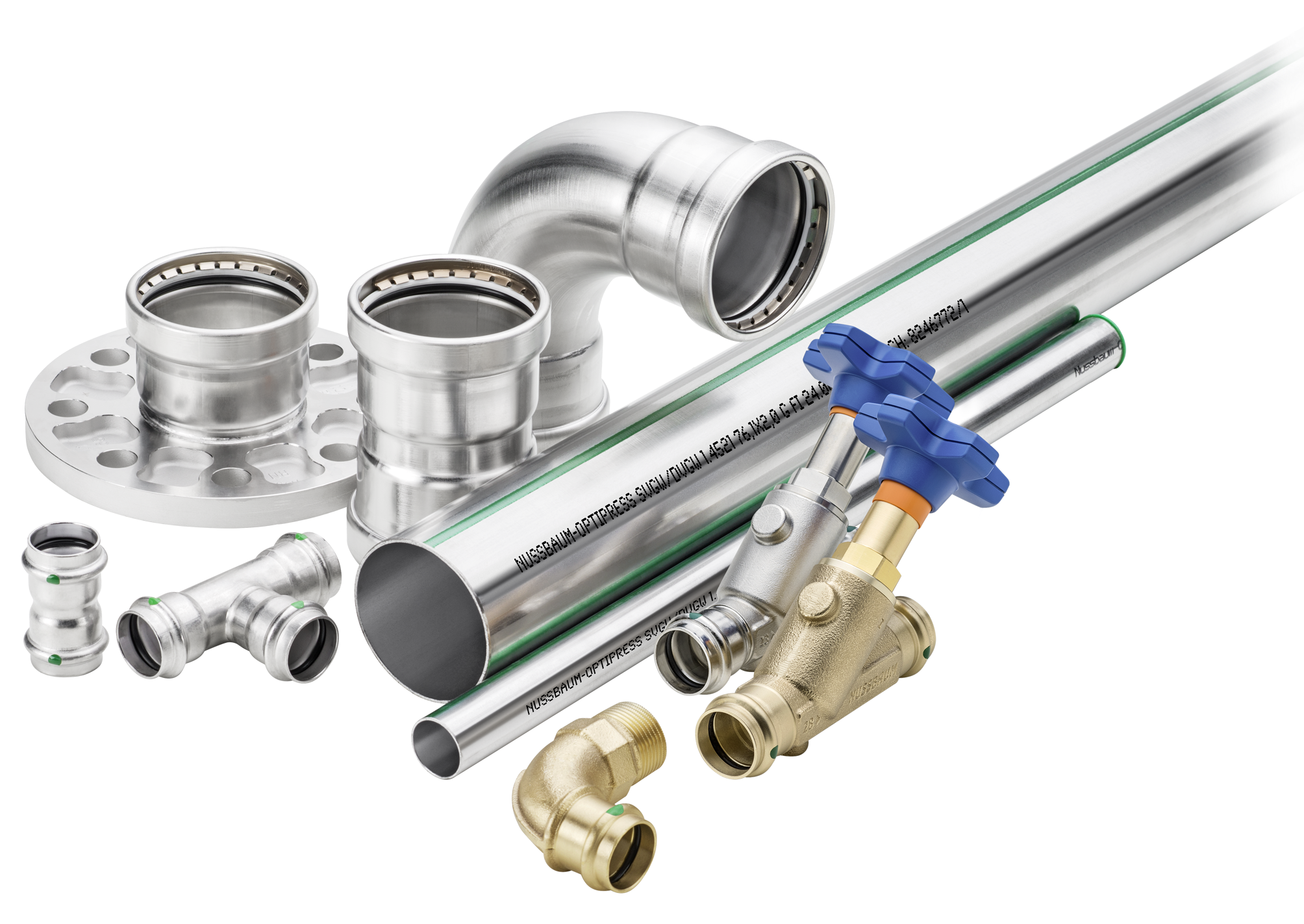

4.3.1 Optipress-Aquaplus

Optipress-Aquaplus bietet mit seinen verschiedenen hochwertigen Werkstoffen einen sehr breiten Einsatzbereich, von Trinkwasser bis zu diversen flüssigen und gasförmigen Medien.

Optipress-Aquaplus bestehend aus Edelstahlrohren 1.4401, 1.4404, 1.4521, 1.4520 und Edelstahl-Fittings 1.4401 oder Rotguss.

Dimensionen: 15, 18, 22, 28, 35, 42, 54, 64, 76.1, 88.9, 108

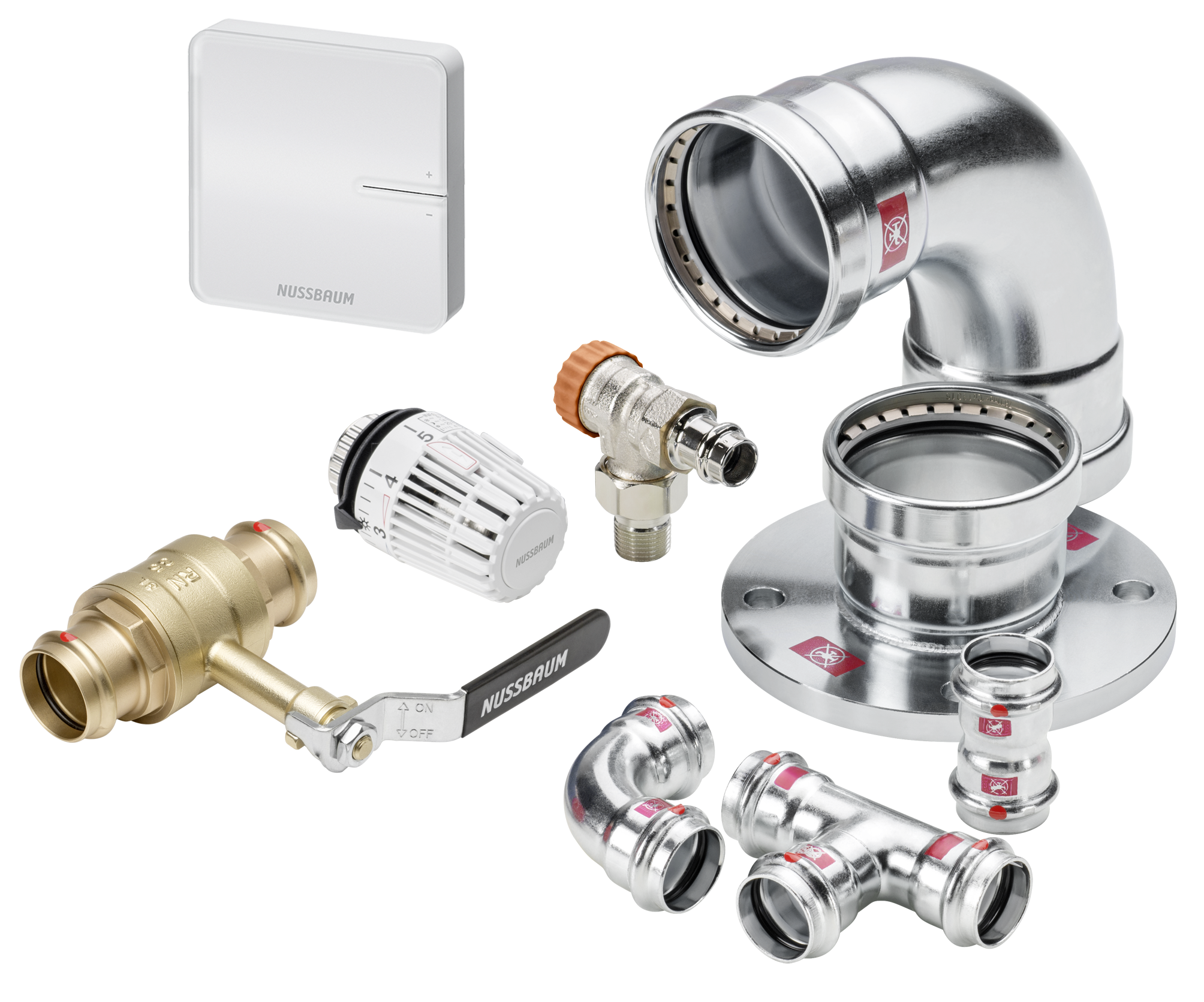

4.3.2 Optipress-Therm

Optipress-Therm aus unlegiertem Stahl eignet sich für geschlossene Kreisläufe. Für Einsätze mit höheren Korrosionsanforderungen wird Optipress-Aquaplus mit Edelstahlrohren 1.4520 und Edelstahl-Fittings empfohlen.

Optipress-Therm bestehend aus unlegierten, aussenverzinkten Stahlrohren 1.0034 und verzinkten Fittings 1.0308.

Dimensionen: 15, 18, 22, 28, 35, 42, 54, 64, 76.1, 88.9, 108

4.3.3 Optifitt-Press

Optifitt-Press aus unlegiertem Stahl und einer Zink/Nickel-Beschichtung eignet sich vor allem auch für Erweiterungen und/oder Reparaturen von bestehenden Installationen mit dickwandigen Rohren.

Optifitt-Press bestehend aus unlegierten, verzinkt/vernickelten Pressfittings für dickwandige Stahlrohre nach DIN EN 10255 und DIN EN 10220.

Dimensionen: ⅜", ½", ¾", 1", 1¼", 1½", 2"

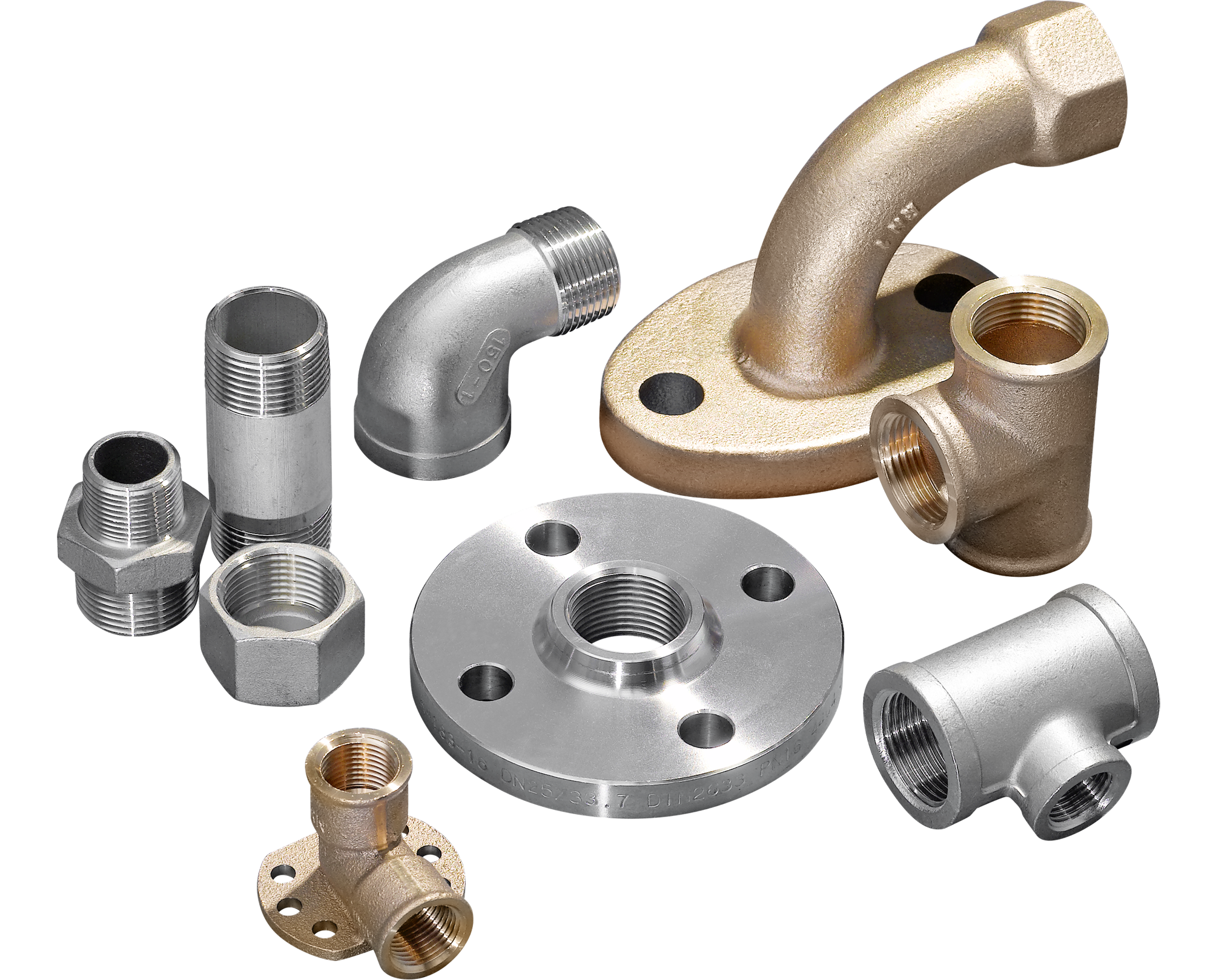

4.3.4 Optifitt-Serra

Universell einsetzbare Schraubverbinder für traditionelle Gewindeverbindungen mit R- , G- und Rp-Gewinden.

Optifitt-Serra mit Edelstahl oder Rotguss Schraubverbindern.

Dimensionen: ⅜", ½", ¾", 1", 1¼", 1½", 2", 2½", 3"

4.3.5 Systemkennzeichnung

Alle Systemkomponenten, inkl. Pressbacken, sind mit dem jeweiligen Systemnamen, «RN» oder «Nussbaum» gekennzeichnet.

Die Nussbaum Systeme sind zudem farblich gekennzeichnet:

System	Farbe der Systemkennzeichnungen	Kennzeichnung Rohr und Schutzkappe	Kennzeichnung Pressfitting
Optipress-Aquaplus	Grün
Optipress-Therm	Rot
Optipress-Gaz	Gelb
Optifitt-Press	Schwarz	—

Farbcodierung der Systemkennzeichnungen

4.4 Armaturen

Nussbaum bietet auch für Industrieanwendungen ein umfangreiches Sortiment an Armaturen.

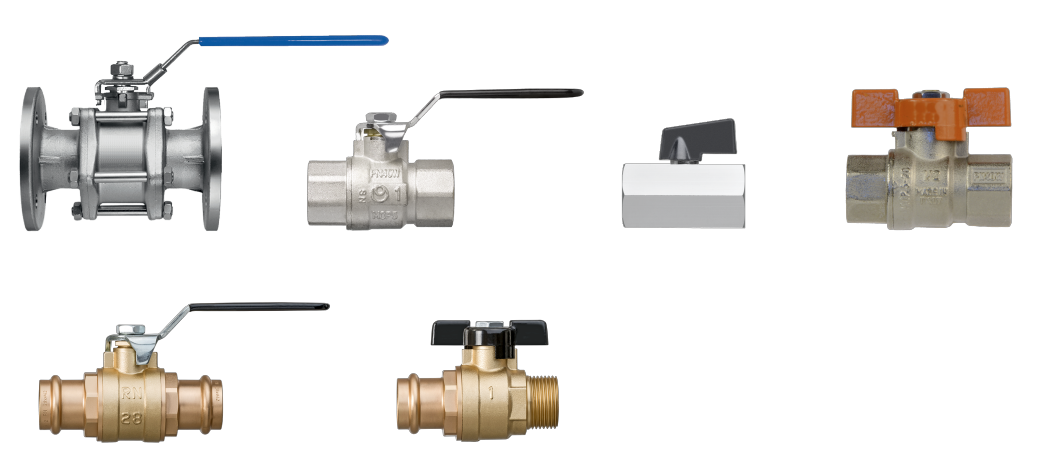

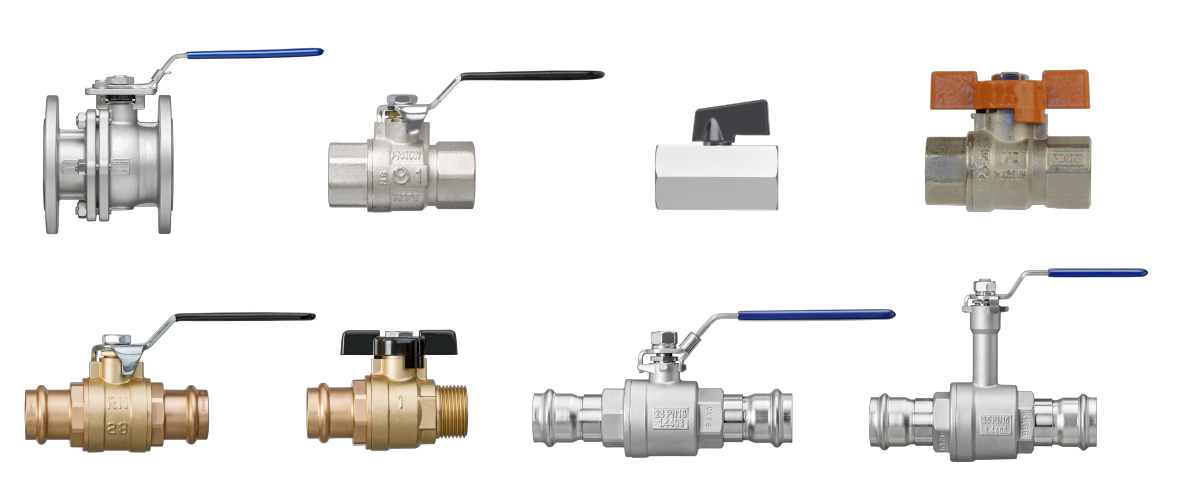

4.4.1 Kugelhähne

Kugelhähne aus Edelstahl oder Kupferlegierungen mit Pressanschlüssen oder Gewindeverbindungen sowie Heisswasserausführungen bis 180 °C.

Die Kugelhähne sind für eine Vielzahl flüssiger und gasförmiger Medien geeignet, die hauptsächlich verwendeten PTFE-Dichtungen weisen ein breites Anwendungsfeld auf.

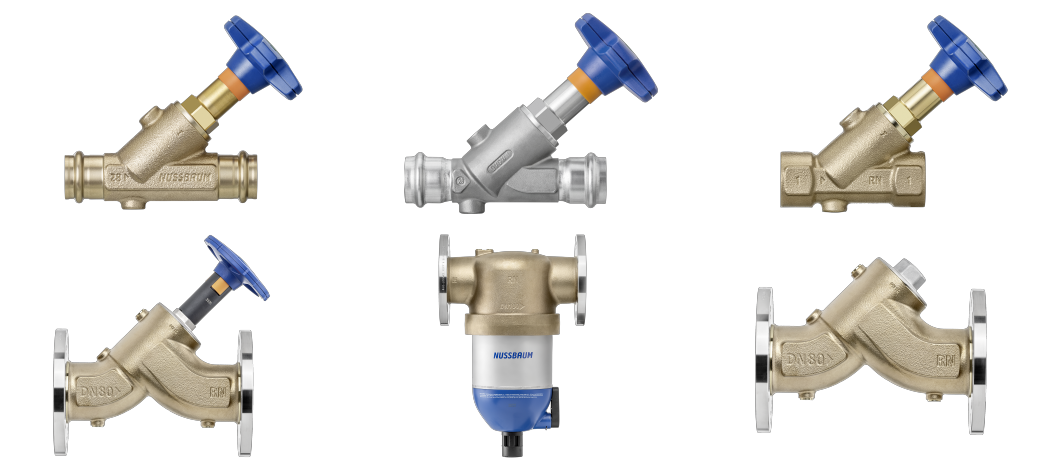

4.4.2 Armaturen aus Rotguss und Edelstahl

Armaturen aus Rotguss und Edelstahl in den Dimensionen DN 25 bis DN 100. Die Armaturen mit Flanschen sind mit drehbaren Flanschen ausgerüstet und ermöglichen dadurch eine einfachere Montage.

Ausführungen mit Pressenden, Innengewinde sowie Flanschen.

Die genauen Einsatzparameter sind den jeweiligen Datenblättern zu entnehmen. Die Datenblätter zu den Produkten sind auf den jeweiligen Produktseiten im Onlineshop unter www.nussbaum.ch verfügbar.

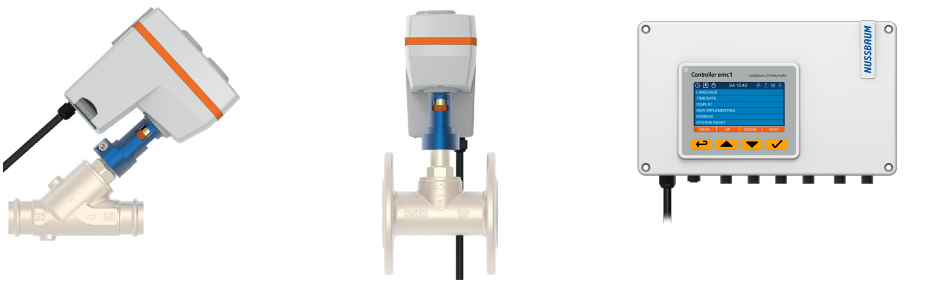

4.4.3 Easy-Matic

Easy-Matic ist ein elektrischer Antrieb für Schrägsitzventile mit Easy-Top-Oberteilen von Nussbaum. Einfache Montage direkt am Oberteil, für Ventile von DN 15 bis DN 100.

Der Easy-Matic-Controller verfügt über eine integrierte Zeitschaltuhr, Anschlussmöglichkeiten für Wasserfühler, Temperatur-, Druck- und Strömungskontrollschalter sowie Modbus-Anbindung und digitale Schnittstelle.

4.5 Übersicht Zulassungen und Bescheinigungen

4.5.1 Optipress-Aquaplus

• SVGW für Trinkwasser

• TÜV Bescheinigung - Richtlinie 2014/68/EU (Druckgeräterichtlinie)

• TÜV Zertifikat für Acetylen und Sauerstoff

• VdS für Sprinkleranlagen - Nass-und Trockenanlagen (Ø 15–108)

• BABS Schocksicherheit

• Werkszeugnis 2.2

• Eco-Bau Anforderungen von Eco-Bau und Minergie-Eco

4.5.2 Optifitt-Press

• TÜV Bescheinigung - Richtlinie 2014/68/EU (Druckgeräterichtlinie)

• SVGW Zertifikat für Trinkwasser (Artikel 57040, 57042)

• SVGW für Gas (Artikel 57222, 57233, 57235)

• Werkszeunis 2.2

• VDS ortsfeste Sprinkleranlagen

4.5.3 Optipress-Therm

• TÜV Bescheinigung - Richtlinie 2014/68/EU (Druckgeräterichtlinie)

• BABS Schocksicherheit

• Werkszeugnis 2.2

• Eco-Bau Anforderungen von Eco-Bau und Minergie-Eco

4.5.4 Optifitt-Serra

• SVGW für Trinkwasser

• Werkszeugnis 2.2

• SVGW für Gas

4.5.5 Kugelhähne

• TÜV DIN EN 12266-1:2012-06, Teil 1

• Konformitätserklärung
