Bedienungsanleitung - Controller zu Stellantriebs-Einheit Easy-Matic

1

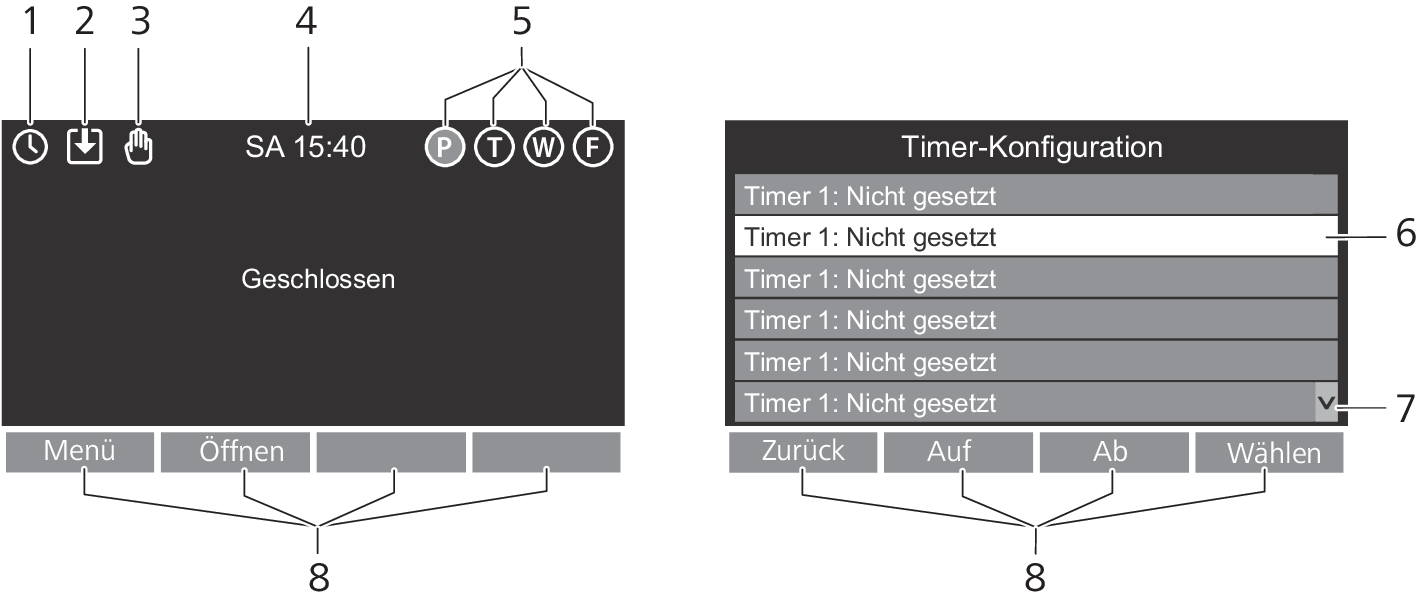

Timer

Wird angezeigt, wenn ein Timer ansteht.

2

Externe Kontrolle

Wird angezeigt, wenn der Actuator über eine externe Schnittstelle gesteuert wird.

3

Manueller Betrieb aktiv:

Wird angezeigt, wenn der manuelle Betrieb am Actuator aktiviert wurde.

4

Tag und Uhrzeit

Zeigt den aktuellen Tag und die aktuelle Uhrzeit gemäss den Einstellungen des Nutzers.

5

Angeschlossene Sensoren

Wird angezeigt, wenn ein Sensor angeschlossen ist. Aktive Sensoren, die aktuell ein Signal zum Schliessen des Ventils senden, sind rot hinterlegt. Die Buchstaben stehen für folgende Sensoren:

• P: Druckschalter

• T: Temperaturschalter

• W: Wasserfühler

• F: Strömungskontrollschalter

6

Kommando-Zeile

Ermöglicht die Auswahl und Eingabe von Einstellungen. Die ausgewählte Zeile ist weiss hinterlegt. Aktive Eingabefelder sind hellblau hinterlegt.

7

Scroll-Symbole

Werden angezeigt, wenn weitere Kommandozeilen verfügbar sind.

8

Softkeys

Zeigen die Funktion der Tasten an.

1

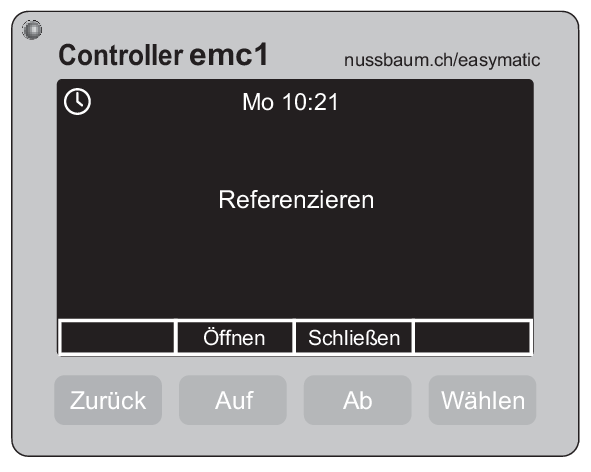

Manuelle Schaltung am Controller

Am Controller kann das Ventil über die Tasten direkt geöffnet oder geschlossen werden.

2

Sensorschaltung

Der Controller besitzt 4 Schnittstellen zum Anschluss von Sensoren (plug and play).

Wenn der am Sensor als Schaltpunkt gesetzte Grenzwert erreicht ist, sendet der Sensor das Signal zum Schliessen des Ventils.

Wenn kein Actuator angeschlossen ist, wird das Signal trotzdem erkannt und kann z. B. über die externen Schnittstellen weiterverarbeitet werden.

3

Schaltung durch externe Schnittstellen

Der Controller kann über ModBus oder eine digitale Schnittstelle in Gebäudeleitsysteme integriert oder mit externen Eingabe- und Meldegeräten verbunden werden.

4

Timerschaltung

Am Controller kann eine Timerschaltung programmiert werden, um das Ventil zu öffnen oder zu schliessen.

Timerschaltung

Laboranlagen, Hotels und Ferienwohnungen

Wasser bei Nichtgebrauch abstellen

Brunnen

Betrieb auf bestimmte Zeiten beschränken

Sportplätze und andere öffentliche Entnahmestellen

Unkontrollierten Wasserverbrauch vermeiden

Wasserfühler

Räume, in denen Wasserleitungen geführt werden

Absperrventil schliessen, um Wasseraustritt bei Leckagen zu verhindern

Druckschalter

Wassererwärmerinstallationen und Industrieanlagen

Bei Überdruck das Absperrventil der Zuleitung schliessen, um den Druck zu begrenzen

Temperaturschalter

Warmwasseraufbereitung

Bei Erreichen der Solltemperatur das Absperrventil schliessen

Strömungskontrollschalter

Systemtrenner BA

Bei abfliessendem Wasser am Entlastungsventil das Absperrventil der Zuleitung schliessen, um ein Rückfliessen ins Versorgungsnetz zu verhindern

Sicherheitsventil

Bei abfliessendem Wasser am Sicherheitsventil das Absperrventil der Zuleitung schliessen, um einen weiteren Druckaufbau zu verhindern

Betrieb mit externen Schnittstellen, mit oder ohne Actuator

Diverse

Gebäudeautomatisierung und Überwachung: am Controller eingehende Sensordaten über die externen Schnittstellen ausgegeben und weiter verarbeiten

Baudrate

4800, 9600*, 19200, 8400

Data Bits

8

Parität

Even

Stopp Bits

1

02

Read Discrete Inputs

03

Read Holding Registers

05

Write Single Coil

16

Write Multiple Registers

1

WO

Instructs the valve to open

2

WO

Instructs the valve to close

3

WO

Instructs the valve to stop

4

WO

Instructs the valve to home

10

RO

Sensor Alarm. Set if at least one sensor is in alarm.

11

RO

Water Present Alarm. Set if any water sensor is in alarm.

12

RO

Over Pressure Alarm. Set if any pressure sensor is in alarm.

13

RO

Over Temperature Alarm. Set if any temperature sensor is in alarm.

14

RO

Flow Detected Alarm. Set if any flow detect sensor is in alarm.

10

5

RO

VAC Firmware Version (Read Only)

100

1

RO

Alarm State: Bit flag of which alarms are currently in effect. If an alarm is active, the bit will be Set (1). If an alarm in not active, the bit will be clear (0). Several bits can be set at the same time to indicate simultaneous alarms.

• Bit 0 – Water Detected Alarm

• Bit 1 – Over Pressure Alarm

• Bit 2 – Over Temperature Alarm

• Bit 3 – Flow Detected

101

1

RO

The state of the sensor connected to Input 1.

High Byte – The type of sensor that is connected.

• 0 – Nothing connected

• 1 – Water

• 2 – Pressure

• 4 – Temperature

• 8 – Flow sensor

Low Byte – The current sensor state.

• 0 – Nothing connected

• 1 – Sensor connected, no alarm

• 3 – Sensor connected, alarm

102

1

RO

The state of the Sensor connected to Input 2.

(Description as for 101)

103

1

RO

The state of the Sensor connected to Input 3.

(Description as for 101)

104

1

RO

The state of the Sensor connected to Input 4.

(Description as for 101)

105

1

WO

Control Valve

• Value = 1 – Instruct the Valve to Open

• Value = 2 – Instruct the Valve to Close

• Value = 4 – Instruct the Valve to Stop

• Value = 8 – Instruct the Valve to return to Home Position (usually Close)

106

1

RO

Read Valve Status

• 0 × 0000: Unknown

• 0 × 0001: Valve is Opening

• 0 × 0002: Valve has Opened

• 0 × 0004: Valve is Closing

• 0 × 0008: Closed

• 0 × 0010: Valve is Stopped

• 0 × 0020: Valve is in Manual Override

• 0 × 0100: Valve is Returning to Home

• 0 × 0800: Error Motor Jam (valve stuck)

110

4

RW

Read/set on board Real Time Clock

• Byte 0 – Year (since 2000)

• Byte 1 – Month (1-12)

• Byte 2 – Day (1-31)

• Byte 3 – Hour (00-23)

• Byte 4 – Minutes (0-59)

• Byte 5 – Seconds (0-59)

• Byte 6 – Day of Week (1 = Monday, 7 = Sunday)

• Byte 7 – Reserved (always 0)

NOTE: The values used for writing need to be in the ranges above.

113

5

RO

VAC Serial Number

Geschlossen

Bleibt geschlossen

Offen

Schliesst langsam und öffnet wieder

Öffnet

Schliesst langsam und öffnet wieder

Schliesst

Schliesst
