Montageanleitung - Gartenventil frostsicher
2.1 Verlängerungsrohr montieren | Überblick
Das Ventil muss so montiert werden, dass sich der Ventilsitz im frostsicheren Bereich befindet.
Für die Montage am Rohbau gibt es folgende Möglichkeiten:
|
Einbausituation |
Verwendetes Verlängerungsrohr |
Beschreibung |
|---|---|---|
|
Standard |
Verlängerungsrohr mit Eckgehäuse 40086 |
Das Verlängerungsrohr wird beispielsweise mithilfe zweier Distanzbügel 40056 und der Montageschiene 40059 fixiert. |
|

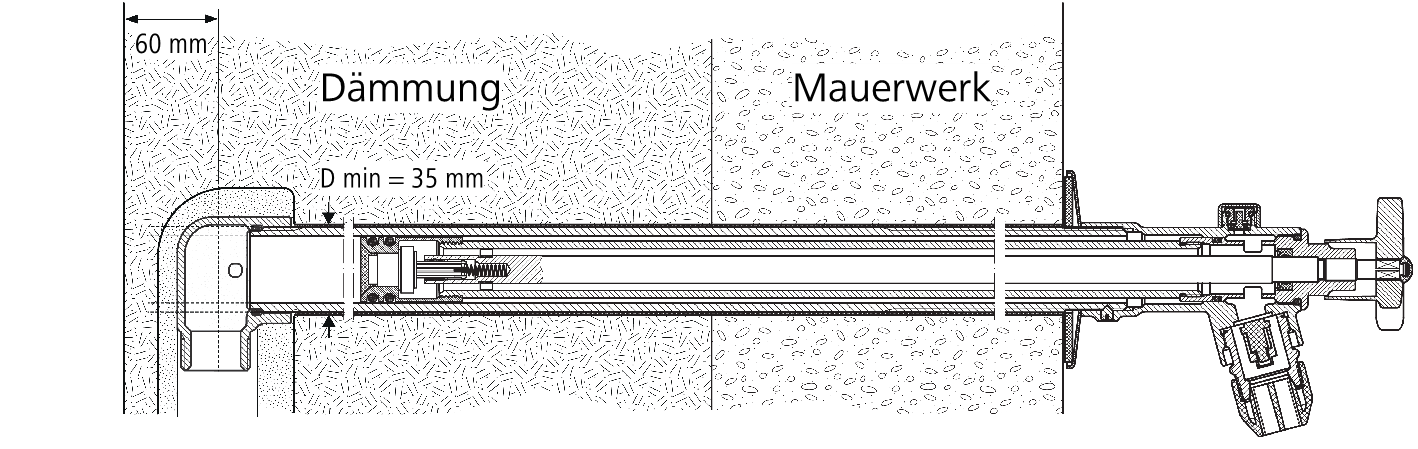

Massiv-Wand mit Aussendämmung |
Verlängerungsrohr mit Eckgehäuse, mit Wandflansch 40095 |
Das Verlängerungsrohr wird direkt mithilfe des integrierten Wandflansches fixiert. |
|

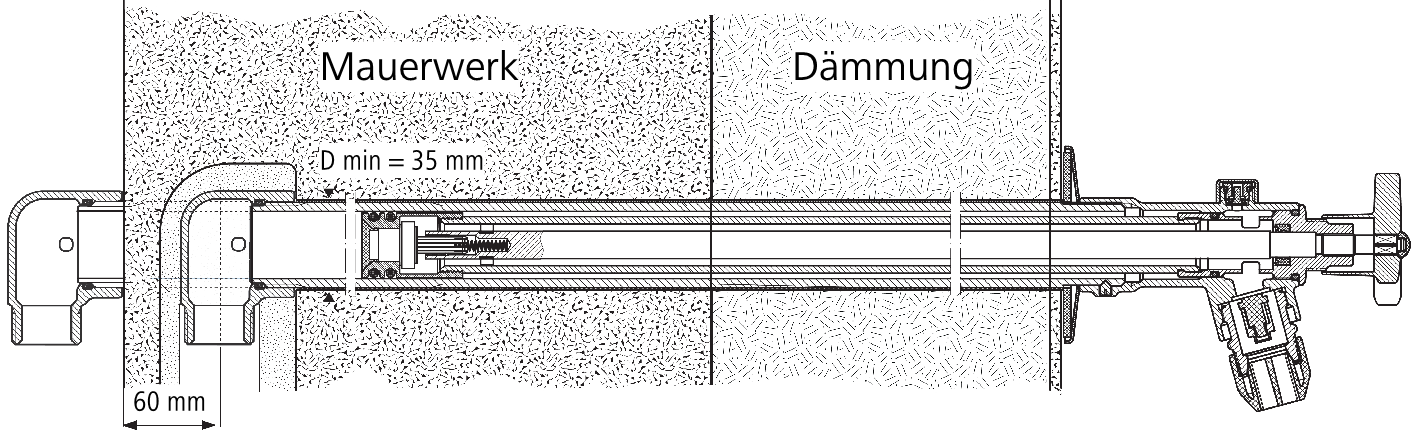

Massiv-Wand mit Aussendämmung, Ersatz für ein normales Gartenventil bei nachträglicher Aussendämmung |
Verlängerungsrohr mit Flansch 40096 |
Das Verlängerungsrohr wird in ein bestehendes Rohr mit ½" Innengewinde eingeschraubt und mithilfe des integrierten Flansches fixiert. |
|
Verlängerung eines bestehenden Verlängerungsrohrs für ein frostsicheres Gartenventil bei nachträglicher Aussendämmung |
Verlängerung 40097 |
Die Verlängerung wird auf ein bestehendes Verlängerungsrohr mit 1" Aussengewinde aufgeschraubt. |
Jetzt kaufen
2.1.1 Verlängerungsrohr montieren | Standard
Am Rohbau wird das Verlängerungsrohr mit Eckgehäuse 40086 (1) mithilfe der Montageschiene 40059 (2) und der Distanzbügel 40056 (3) fixiert. Durch den Einsatz der Distanzbügel erhöht sich die Biegefestigkeit des Verlängerungsrohrs.
Je nach Wandaufbau erfolgt eine Aufputz- oder Unterputz-Installation des Eckgehäuses.
- Die gewünschte Position festlegen.
- Bei Unterputz-Installation: Den Mauerausbruch (x) messen.
- Die Distanzbügel mit Schrauben an der Montageschiene befestigen. Bei Unterputz-Installation den Abstand der Distanzbügel (y) etwas grösser als die Breite des Mauerausbruchs wählen.
- Das Verlängerungsrohr (1) in die Montageposition bringen und die Montageschiene (2) über das Verlängerungsrohr schieben.
- Im Mauerwerk Löcher für die Distanzbügel (3) bohren und die Distanzbügel mit Schallschutzdübeln und Schrauben befestigen.
- Das Verlängerungsrohr (1) mit den Linsenkopfschrauben (4) sichern.
- Die Zuleitung (5) an das Eckgehäuse anschliessen.
- Die Baukappe (6) auf das Verlängerungsrohr schrauben.
- Die Gehäusedämmbox 40081 (7) auf dem Eckgehäuse befestigen.
- Mit aufgeschraubter Baukappe (6) eine Druckprobe durchführen.
- Für einfacheres Montieren der Dämmung, Überstände der Montageschiene mittels Eisensäge oder Trennscheibe entfernen.
- Bei Unterputz-Installation: Den Mauerausbruch schliessen.
Jetzt kaufen
2.2 Einsatz montieren
Nach Fertigstellung des Wandaufbaus wird der Einsatz im Verlängerungsrohr montiert.
- Die Baukappe (1) entfernen.
- Das Verlängerungsrohr (2) auf Mass 20 mm absägen.
- Das Verlängerungsrohr (2) innen gründlich reinigen, entgraten und anfasen.
- Die Kunststoffhülle (3) bis zum Verputz entfernen.
- Die Gummischeibe mit Rosette (4) über das Verlängerungsrohr schieben.
- Die O-Ringe (5) am Ende des Einsatzes (6) mit dem beiliegenden Fett (7) versehen.
- Den Einsatz (6) in das Verlängerungsrohr stecken und festschrauben.
- Das Auslaufgehäuse (8) ausrichten und mit der Sicherungsschraube (9) fixieren. Hierzu einen Innensechskantschlüssel mit SW 2.5 mm verwenden.
Jetzt kaufen
2.3 Einsatz bei einem alten Gartenventil ersetzen
Der Einsatz mit Auslaufgehäuse (40064, 40074, 40204, 40214) kann auch für ältere Hof- und Gartenventile (4050/4052, ab dem Baujahr 1985) mit 1" Rohr verwendet werden.
Voraussetzungen:
- Die Einbautiefe des Ventils beträgt mindestens 115 mm.
- Der Ventilsitz des Ventils liegt im frostsicheren Innenbereich.
- Das alte Oberteil mit Spindelverlängerung (1) abschrauben.
- Das alte Auslaufgehäuse (2) und die alte Rosette (3) abschrauben.
Alternativ: Die alte Rosette weiter verwenden und den Reduktionsring 40094 montieren, um das neue Auslaufgehäuse zu zentrieren.
- Die alte Gummischeibe entfernen.
- Das Verlängerungsrohr (4) innen gründlich reinigen, entgraten und anfasen.
- Die Gummischeibe mit Rosette (5) über das Verlängerungsrohr (4) schieben.
- Die O-Ringe (6) am Ende des Einsatzes (7) mit dem beiliegenden Fett (8) versehen.
- Den Einsatz (7) in das Verlängerungsrohr stecken und festschrauben.
- Das Auslaufgehäuse (9) ausrichten und mit der Sicherungsschraube (10) fixieren. Hierzu einen Innensechskantschlüssel mit SW 2.5 mm verwenden.
