Instructions de montage - Robinet de jardin hors gel
2.1 Monter le tuyau-rallonge | Aperçu

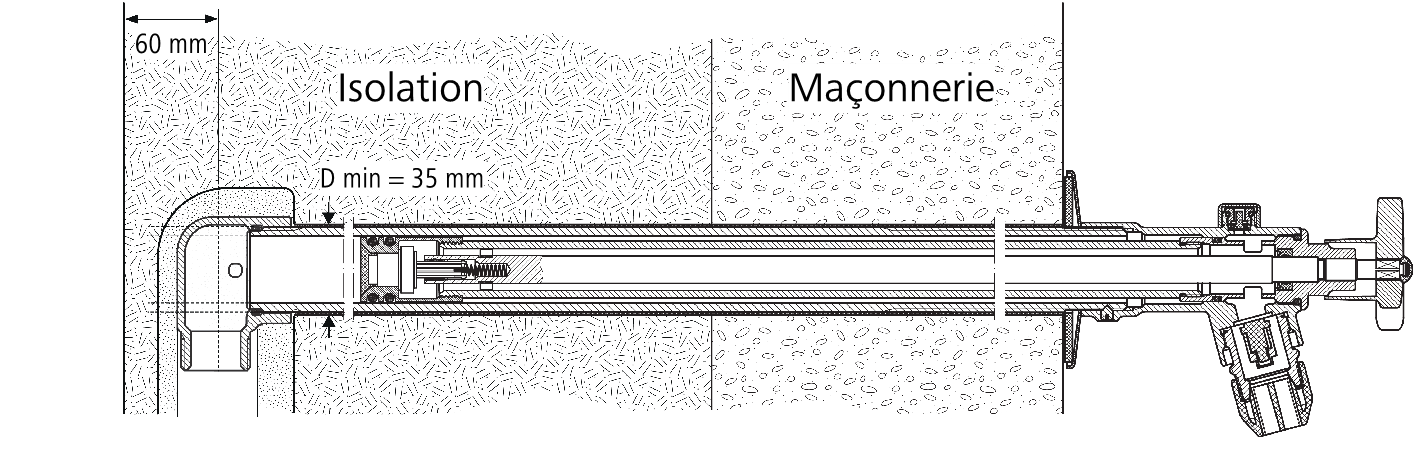

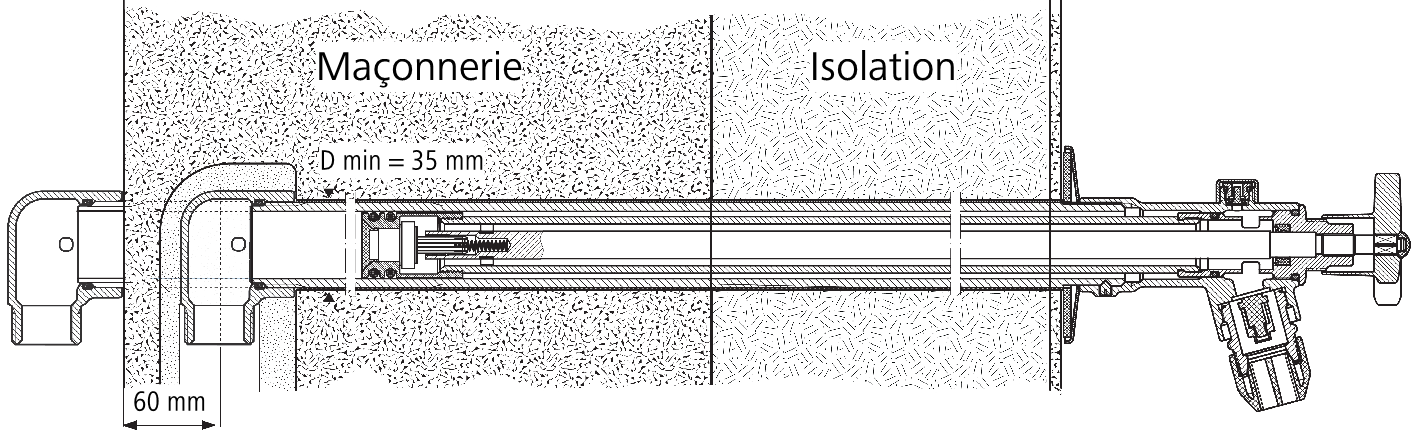

Le robinet doit être monté de telle sorte que le siège soit situé dans la zone hors gel.
Pour le montage primaire se présentent les possibilités suivantes:
|
Situation de départ au montage |
Tuyau-rallonge utilisé |
Description |
|---|---|---|
|
Standard |
Tuyau-rallonge avec équerre 40086 |
Le tuyau-rallonge se fixe par exemple à l’aide de deux étriers d’écartement 40056 et du gabarit de montage 40059. |
|
Mur plein à isolation extérieure |
Tuyau-rallonge avec équerre, avec patte de fixation 40095 |
Le tuyau-rallonge se fixe directement à l’aide de la patte de fixation intégrée. |
|
Mur plein à isolation extérieure; remplacement pour un robinet de jardin normal dans le cas d’une isolation réalisée ultérieurement |
Tuyau-rallonge avec bride 40096 |

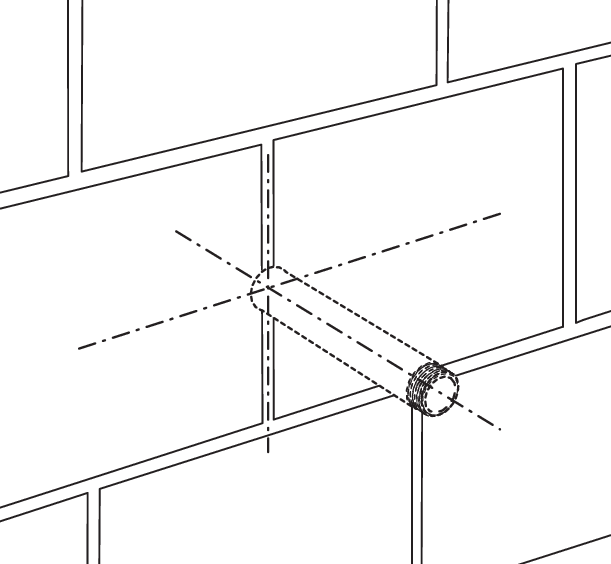

Le tuyau-rallonge se visse dans un tuyau en place à filetage femelle ½" et se fixe à l’aide de la patte de fixation intégrée. |
|
Prolonge d’un tuyau-rallonge en place pour un robinet de jardin hors gel dans le cas d’une isolation extérieure réalisée ultérieurement |
Prolonge 40097 |
La prolonge se visse sur un tuyau-rallonge en place avec filetage mâle 1" . |
Acheter maintenant
2.1.1 Monter le tuyau-rallonge | Standard

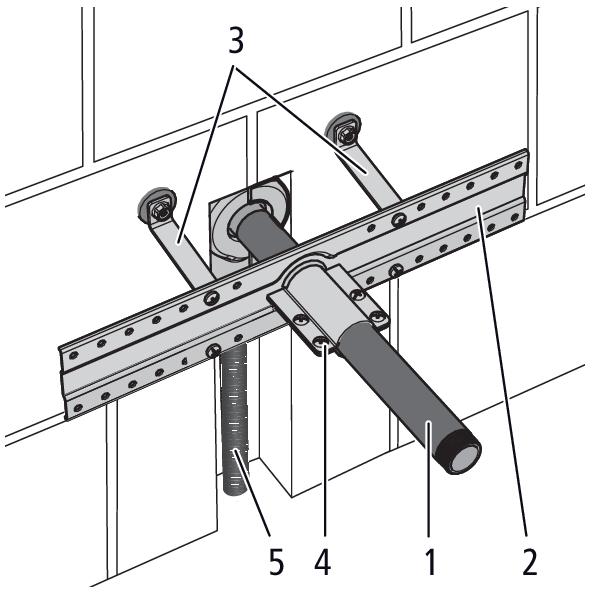

Pour le montage primaire, le tuyau-rallonge avec équerre 40086 (1) se fixe avec le gabarit de montage 40059 (2) et l’étrier d’écartement 40056 (3). L’étrier d’écartement permet d’accroître la résistance à la flexion du tuyau-rallonge.
Selon la structure du mur, l’équerre est installée en montage apparent ou encastré.
- Déterminer la position souhaitée.

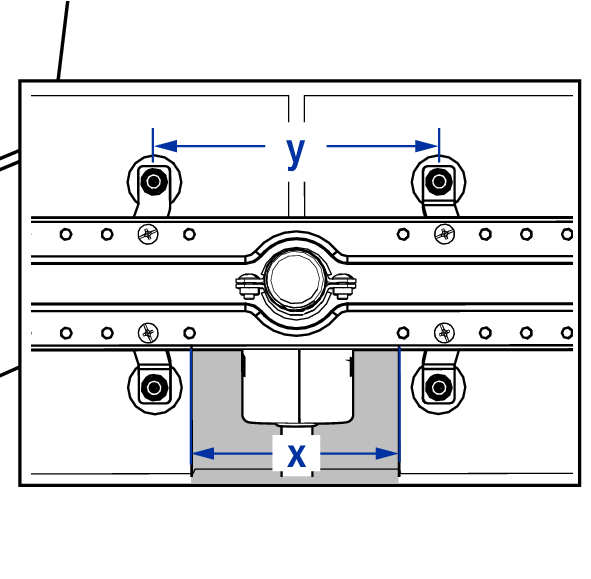

- Pour un montage encastré: Mesurer l’ouverture dans le mur (x).
- Fixer l’étrier d’écartement avec des vis sur le gabarit de montage. Pour un montage encastré, la distance choisie pour l’étrier d’écartement (y) doit être légèrement plus grande que la largeur de l’ouverture dans le mur.
- Placer le tuyau-rallonge (1) en position de montage et faire glisser le gabarit de montage (2) par dessus le tuyau-rallonge.
- Dans la maçonnerie, percer des trous pour les étriers d’écartement (3), ceux-ci étant montés par des tampons insonorisants et des vis.
- Immobiliser le tuyau-rallonge (1) avec les vis à tête bombée (4).
- Raccorder la conduite d’amenée (5) à l’équerre.

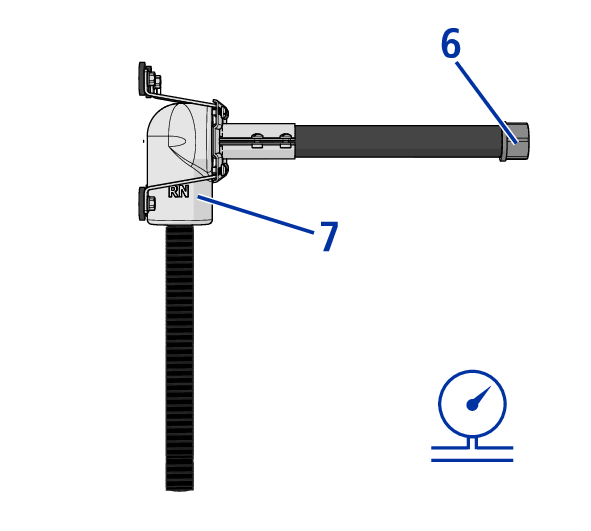

- Visser le capuchon (6) sur le tuyau-rallonge.
- Fixer le fourreau isolant 40081 (7) sur l’équerre.
- Avec le capuchon (6) vissé en place, effectuer un contrôle de pression.

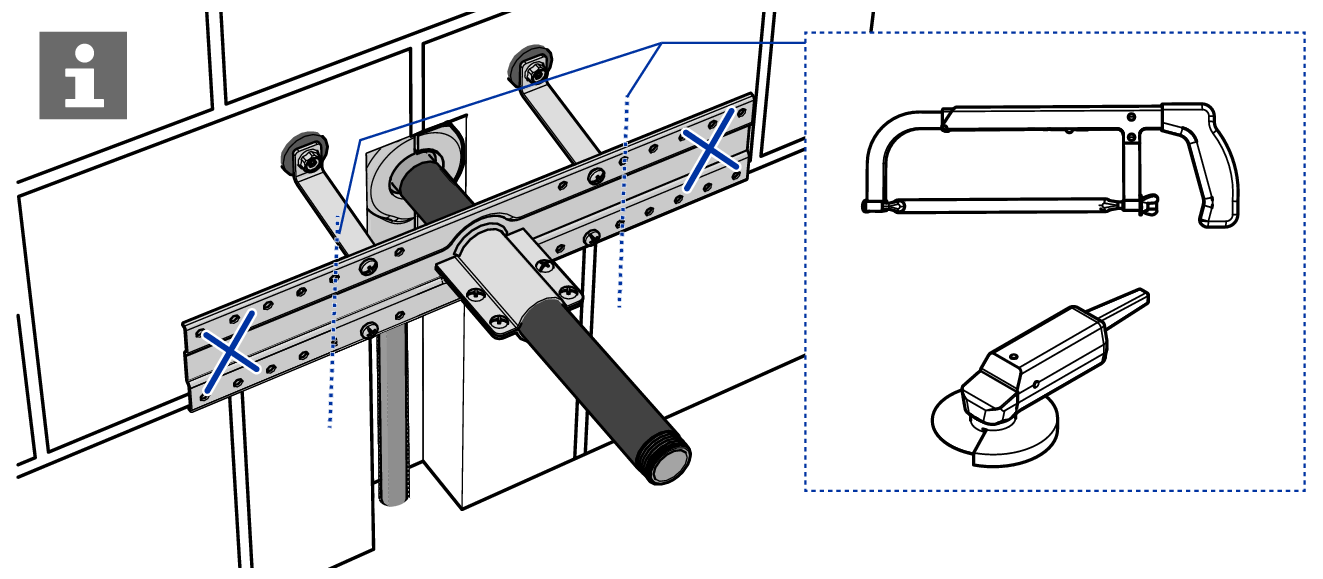

- Pour simplifier le montage de l’isolation, supprimer ce qui dépasse du gabarit de montage à l’aide d’une scie à métaux ou d’une tronçonneuse à disque.
- Pour un montage encastré: fermer l’ouverture dans le mur.
Acheter maintenant
2.2 Monter la garniture
Une fois le mur préparé, la garniture est montée dans le tuyau-rallonge.
- Enlever le capuchon (1).

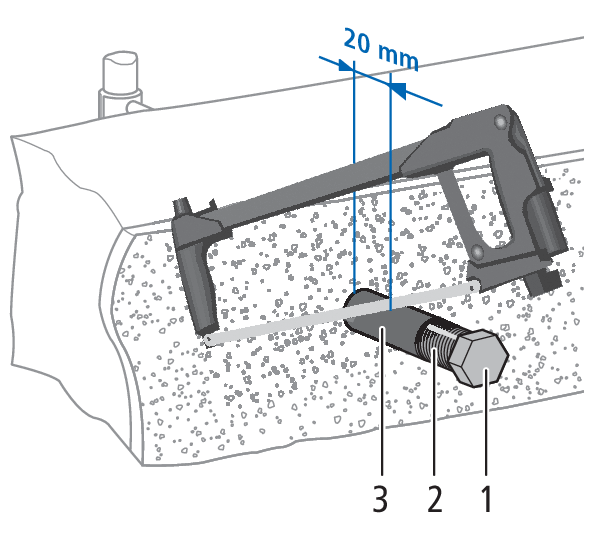

- Scier le tuyau-rallonge (2) en laissant dépasser 20 mm.
- Nettoyer l’intérieur du tuyau-rallonge (2) puis l’ébavurer et le chanfreiner avec soin.
- Enlever la gaine en matière synthétique (3) sur la partie visible du tuyau.

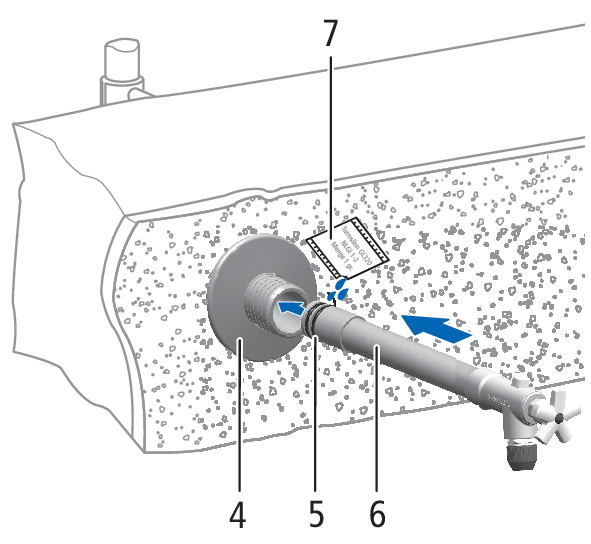

- La rosace avec rondelle en caoutchouc (4) est appliquée sur le tuyau-rallonge.

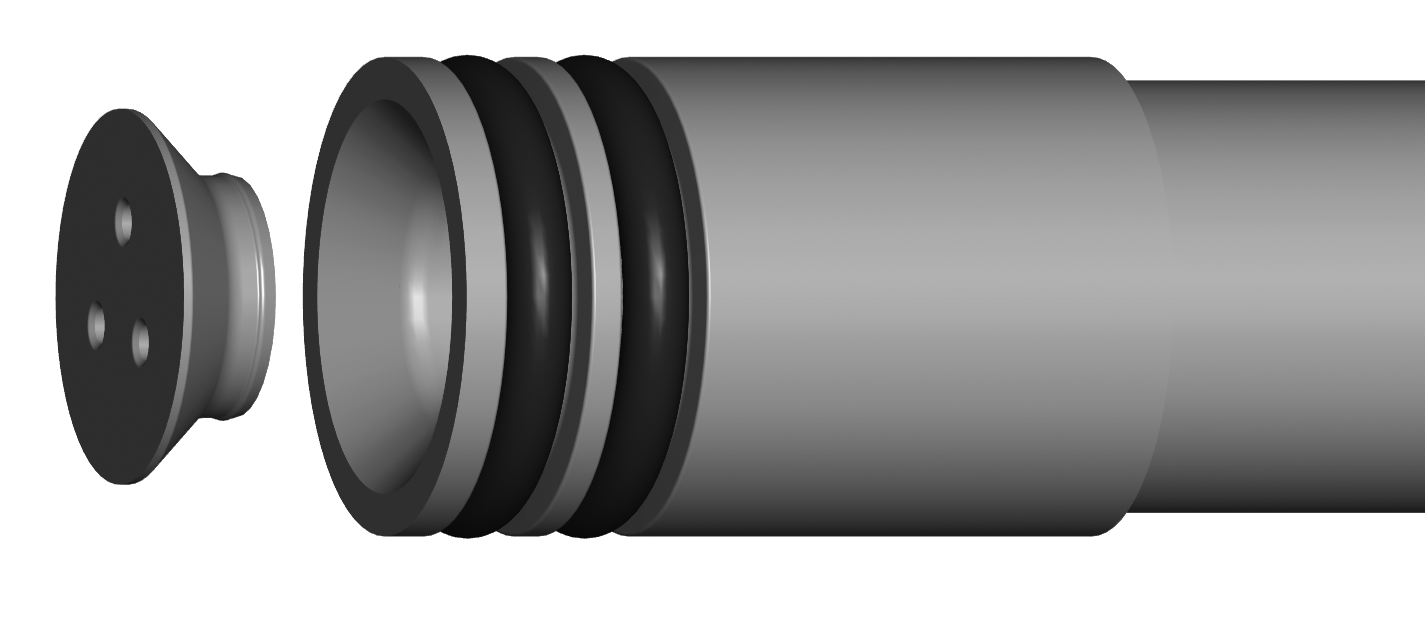

- Enduire les joints toriques (5) au bout de la garniture (6) avec la graisse fournie (7).
- Introduire la garniture (6) dans le tuyau-rallonge et visser fort.
- Positionner le corps d’écoulement (8) et fixer avec la vis de blocage (9). Utiliser à cette fin une clé pour vis à six pans creux SW 2.5 mm.
Acheter maintenant
2.3 Remplacer la garniture d’un ancien robinet de jardin
Les garnitures avec corps d’écoulement (40064, 40074, 40204, 40214) peuvent également être utilisées sur les anciens robinets de cour et de jardin (4050/4052, partir de l’année de construction 1985) avec un tuyau 1".
Conditions:
- La profondeur d’encastrement minimale du robinet doit être d’au moins 115 mm.
- Le siège du robinet doit se situer dans la zone hors gel.

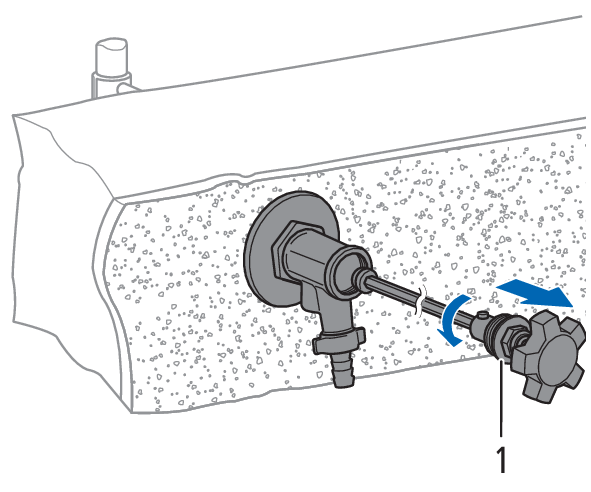

- Dévisser l’ancienne tête avec rallonge de tige (1).

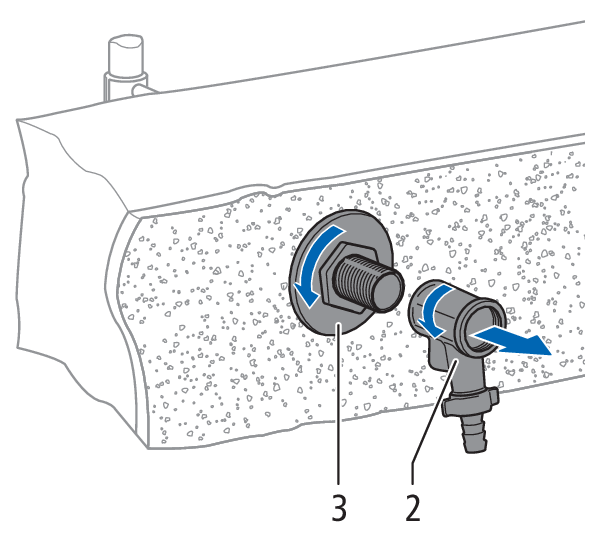

- Dévisser l’ancien corps d’écoulement (2) et l’ancienne rosace (3).
Alternativement: Conserver l’ancienne rosace et monter la bague d’ajustement 40094 pour centrer le nouveau corps d’écoulement.
- Retirer l’ancienne rondelle en caoutchouc.
- Nettoyer l’intérieur du tuyau-rallonge (4) puis l’ébavurer et le chanfreiner avec soin.

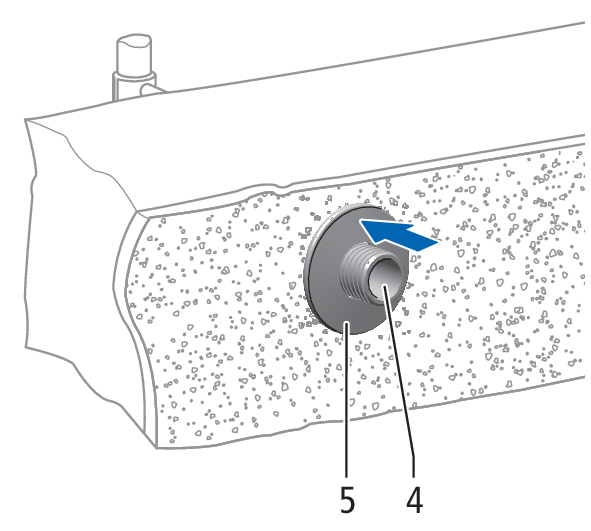

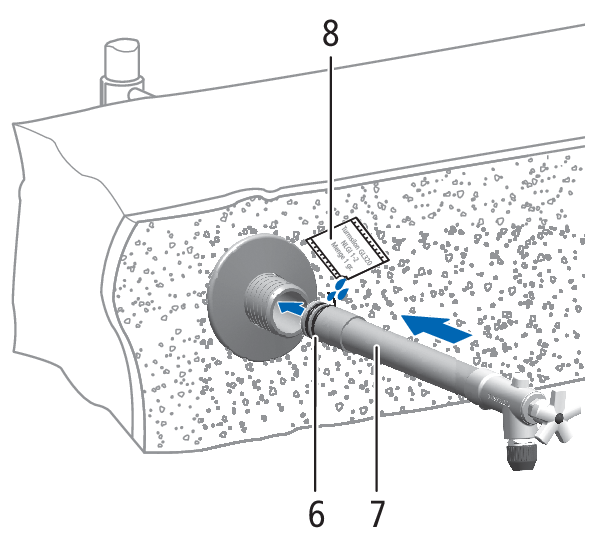

- La rosace avec rondelle en caoutchouc (5) est appliquée sur le tuyau-rallonge (4).
- Enduire les joints toriques (6) au bout de la garniture (7) avec la graisse fournie (8).
- Introduire la garniture (7) dans le tuyau-rallonge et visser fort.

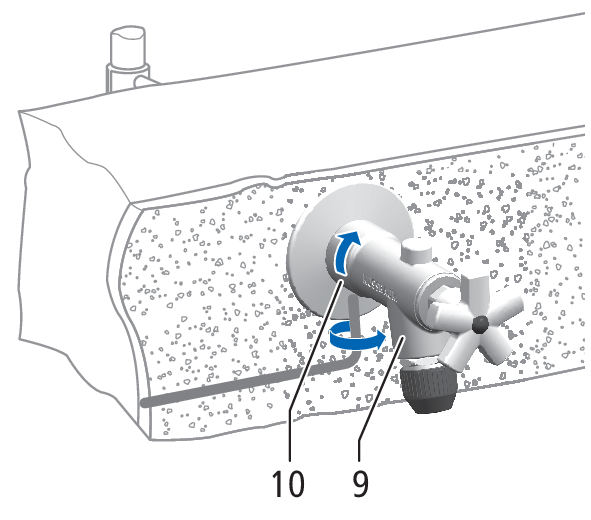

- Positionner le corps d’écoulement (9) et fixer avec la vis de blocage (10). Utiliser à cette fin une clé pour vis à six pans creux SW 2.5 mm.
