Systembeschrieb - Optipress-Aquaplus

299.1.022 / V13

4 Einsatzbereiche Optipress-Aquaplus

4.1 Einsatzbereiche von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren

Optipress-Aquaplus bietet mit den verschiedenen Kombinationsmöglichkeiten für viele Anwendungen, unter Berücksichtigung der Beständigkeit, eine wirtschaftliche Lösung.

Beim Einsatz von Nussbaum Optipress-Aquaplus-Systemkomponenten sind die Hinweise und Einschränkungen zu den einzelnen Einsatzbereichen zu beachten, die in den nachfolgenden Kapiteln aufgeführt werden. Generell gelten folgende Hinweise:

Bei einem Einsatz von Nussbaum Systemkomponenten sind alle Komponenten auf ihre Eignung zu prüfen.
Bei Beständigkeitsanforderungen gegenüber speziellen Medien oder äusseren Einflüssen, die in den nachfolgenden Kapiteln nicht aufgeführt sind, kann bei Nussbaum eine Eignungsprüfung angefordert werden, siehe Formular unter www.nussbaum.ch/anfrage-werkstoffbestaendigkeit.
Bei einem Einsatz von Gefahrenstoffen müssen die jeweils gültigen Sicherheitsvorschriften eingehalten werden.
Die Grenzwerte für Temperatur und Druck sowie die anzuwendenden Werkstoffe der Pressfittings und Rohre sind von der Art der Installation, dem Medium und den normativen Anforderungen abhängig.

4.1.1 Einsatzbereiche für flüssige Medien

4.1.1.1 Trinkwasser

Das System Optipress-Aquaplus ist grundsätzlich ausgelegt und zugelassen für die Erstellung von Trinkwasserinstallationen nach der SVGW-Richtlinie W3. Darunter fällt auch enthärtetes Kalt- und Warmwasser (👉 Nachbehandeltes Wasser).

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	95
Druck max. (Dauerbelastung)	[kPa] (bar)	1600 (16)
Medium		Trinkwasser gemäss Verordnung des EDI (TBDV)
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4401/1.4404
Hinweise und Einschränkungen		Massnahmen zur Sicherstellung der Korrosionsbeständigkeit ergreifen. Der Einbau eines Feinfilter unmittelbar nach dem Wasserzähler wird empfohlen. Nach der Erstbefüllung ist die ganze Installation gemäss der SVGW-Richtlinie W3 zu spülen.
Spezialanwendungen		Bewilligung für Zivilschutzbauten gemäss Prüfung vom Bundesamt für Bevölkerungsschutz BABS. Für Installationen in Zivilschutzbauten ist die TW Schock 1995 «Technische Weisungen für die Schocksicherheit von Einbauteilen in Zivilschutzbauten» zu beachten.

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren in Trinkwasserinstallationen

4.1.1.2 Nachbehandeltes Wasser

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	110
Druck max.	[kPa] (bar)	1600 (16)
Medium		Enthärtetes Wasser
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404
Hinweise und Einschränkungen		Bei der Enthärtung von Wasser muss durch Mischen des vollständig enthärteten Wassers mit unbehandeltem Wasser aus der Wasserversorgung sichergestellt werden, dass eine geeignete Resthärte eingestellt wird und die Natriumkonzentration im abgegebenen Trinkwasser den Wert von 200 mg/l (EU-Richtlinie 98/83) nicht übersteigt.

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren mit enthärtetem Wasser

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	110
Druck max.	[kPa] (bar)	1600 (16)
Medium		Teilentsalztes (entkarbonisiertes), vollentsalztes, entionisiertes, Osmose- und destilliertes Wasser
Fittingwerkstoff		Edelstahl 1.4401
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren mit teilentsalztem (entkarbonisiertem), vollentsalztem, entionisiertem, Osmose- und destilliertem Wasser

4.1.1.3 Sprinkleranlagen

Ausführung gemäss SVGW-Richtlinien W5/W3 und der Technischen Richtlinie Sprinkleranlagen des SES und den Vorschriften des VKF.

Für VdS konforme Sprinkleranlagen gemäss VdS CEA 4001 sind ausschliesslich Edelstahlrohre gemäss den Vorgaben der VdS Anerkennung G415009 zulässig.

Einsatz gemäss SVGW W3/W5, Technische Richtlinie SES:

Grenzwerte und Werkstoffe
Fittingwerkstoff		Edelstahl 1.4401
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren in Sprinkleranlagen gemäss SVGW W3/W5, Technische Richtlinie SES

Einsatz in Nassanlagen mit VdS-Zulassung:

Grenzwerte und Werkstoffe
Druck max. bei DN 12 bis DN 65	[kPa] (bar)	1600 (16)
Druck max. bei DN 80 bis DN 100	[kPa] (bar)	1250 (12.5)
Fittingwerkstoff		Edelstahl 1.4401
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren in Sprinkleranlagen — Nassanlagen mit VdS-Zulassung

Einsatz in Trockenanlagen mit VdS-Zulassung:

Grenzwerte und Werkstoffe
Fittingwerkstoff		Edelstahl 1.4401
Dichtelement		FKM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren in Sprinkleranlagen — Trockenanlagen mit VdS-Zulassung

4.1.1.4 Solaranlagen

Einsatz mit Flach- und Röhrenkollektoren.

Grenzwerte und Werkstoffe
Temperatur max. (nur kurzzeitig)	[°C]	180
Medium		Gemisch aus Ethylen- oder Propylenglykol und Wasser*
Fittingwerkstoff		Edelstahl 1.4401
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren in Solaranlagen

* 👉 Freigegebene Kälte- und Wärmeträgerflüssigkeiten.

4.1.1.5 Kühl- und Kälteträgerkreisläufe

Der Kälteträgerkreislauf ist ein Sekundärkreislauf, der die Kälte von der Kältemaschine (Kältekreislauf) zum Kälteverbraucher transportiert. Der Kälteträgerkreislauf findet in grossen, weit verzweigten Kälteanlagen seine Anwendung und kann im weiteren Sinne als Installation in der Haustechnik bezeichnet werden. Im Kälteträgerkreislauf wird das Medium, der Kälteträger (Kühlsole) transportiert. Dieser Kreislauf wird im Druckbereich von 1.5 bis 4 bar betrieben. Dabei treten Temperaturen von −15 bis +60 °C auf.

Grenzwerte und Werkstoffe
Temperaturbereich	[°C]	−25 … +110
Druck max.	[kPa] (bar)	1600 (16)
Medium		Gemisch aus Ethylen- oder Propylenglykol und Wasser*
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren in Kühl- und Kälteträgerkreisläufen

* 👉 Freigegebene Kälte- und Wärmeträgerflüssigkeiten.

4.1.1.6 Heizung

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	110
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren in Heizungen

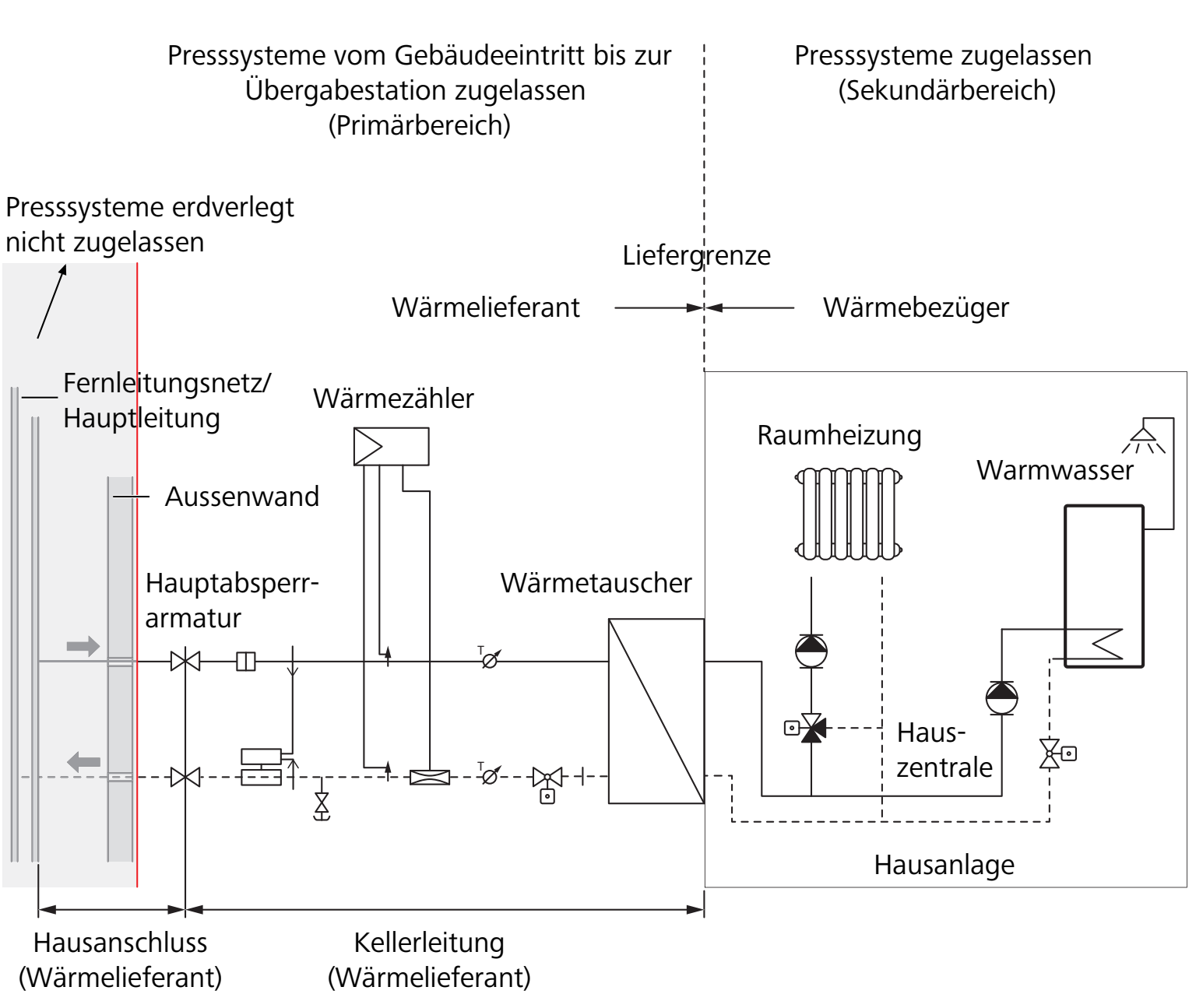

4.1.1.7 Fernwärme

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	110
Druck max.	[kpa] (bar)	1600 (16)
Medium		Wasser gemäss SWKI-Richtlinie
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404
Hinweise und Einschränkungen

4.1.1.8 Regenwasser

Grenzwerte und Werkstoffe
Druck max.	[kPa] (bar)	1600 (16)
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Regenwasser

4.1.1.9 Ölleitungen

Dimensionen: Ø 15 bis 54 mm

Grenzwerte und Werkstoffe
Dimensionen	[mm]	Ø 15 … 54
Temperatur max.	[°C]	40
Druck max. ohne Druckbegrenzer	[kPa] (bar)	1600 (16)
Druck max. mit Druckbegrenzer	[kPa] (bar)	2000 (20)
Medium		Motorenöle, Schmierstoffe, Heizöl, Dieselöl
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E bis max. 1000 kPa (10 bar)
Dichtelement		HNBR oder FKM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Ölleitungen Ø 15 bis 54 mm

Dimensionen: Ø 64 bis 108 mm

Grenzwerte und Werkstoffe
Dimensionen	[mm]	Ø 64 … 108
Temperatur max.	[°C]	40
Druck max.	[kPa] (bar)	1000 (10)
Medium		Motorenöle, Schmierstoffe, Heizöl, Dieselöl
Fittingwerkstoff		Edelstahl 1.4401
Dichtelement		HNBR oder FKM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Ölleitungen Ø 64 bis 108 mm

4.1.1.10 Ethanol

Dimensionen: Ø 15 bis 54 mm

Grenzwerte und Werkstoffe
Dimensionen	[mm]	Ø 15 … 54
Temperatur max.	[°C]	25
Druck max.	[kPa] (bar)	1600 (16)
Medium		Ethanol (Alkohol), Methanol
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Ethanol

4.1.1.11 Aceton

Grenzwerte und Werkstoffe
Dimensionen	[mm]	Ø 15 … 54
Temperatur max.	[°C]	40
Druck max.	[kPa] (bar)	500 (5)
Medium		Aceton
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Aceton

4.1.1.12 Landwirtschaft

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	90
Medium		Wasser
Fittingwerkstoff		Edelstahl 1.4401
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404
Hinweise		Einsatz beispielsweise in ammoniakhaltiger Umgebungsluft

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren im Landwirtschaftsbereich

4.1.2 Einsatzbereiche für gasförmige Medien

4.1.2.1 Dampfkondensate

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	130
Druck max.	[kPa] (bar)	300 (3)
Medium		Wasserdampf
Fittingwerkstoff		Edelstahl 1.4401
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Dampfkondensate

4.1.2.2 Druckluftinstallationen

TÜV-Bescheinigung vorhanden

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	60
Druck max.	[kPa] (bar)	👉 Betriebsdrücke von Optipress-Rohrleitungskomponenten
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM für Druckluftklasse 1 bis 4 (Ölkonzentration ≤5 mg/m³) HNBR für Druckluftklassen 5 und grösser (Ölkonzentration >5 mg/m³)
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren in Druckluftinstallationen

4.1.2.3 Vakuum

Grenzwerte und Werkstoffe
Druck (P_abs)	[kPa] (mbar)	0.1 … 100 (1 … 1000)
Medium		Grobvakuum
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Vakuum

4.1.2.4 Stickstoff (N₂)

Grenzwerte und Werkstoffe
Dimensionen	[mm]	Ø 15 … 108
Temperatur min.	[°C]	−15
Druck max.	[kPa] (bar)	1600 (16) für Ø 15 … 54 mm 1000 (10) für Ø 64 … 108 mm
Medium		Stickstoff (N₂), gasförmig
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Stickstoff (N₂)

4.1.2.5 Kohlendioxid (CO₂)

Grenzwerte und Werkstoffe
Temperatur min.	[°C]	−15
Druck max.	[kPa] (bar)	1600 (16) für Ø 15 … 54 mm 1000 (10) für Ø 64 … 108 mm
Medium		Kohlendioxid (CO₂), gasförmig
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E, nur für Kohlendioxid trocken
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Kohlendioxid (CO₂)

4.1.2.6 Formiergas

Grenzwerte und Werkstoffe
Druck max.	[kPa] (bar)	1600 (16) für Ø 15 … 54 mm 1000 (10) für Ø 64 … 108 mm
Medium		Formiergas, gasförmig (z. B. Ar +CO₂)
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Formiergas

4.1.2.7 Edelgase

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	60
Druck max.	[kPa] (bar)	1600 (16) für Ø 15 … 54 mm 1000 (10) für Ø 64 … 108 mm
Medium		Edelgase, gasförmig (Argon, Krypton, Neon, Xenon)
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Edelgase

4.1.2.8 Helium (He)

Grenzwerte und Werkstoffe
Druck max.	[kPa] (bar)	1600 (16) für Ø 15 … 54 mm 1000 (10) für Ø 64 … 108 mm
Medium		Helium (He), gasförmig
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		HNBR
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Helium (He)

4.1.2.9 Wasserstoff (H₂)

Grenzwerte und Werkstoffe
Temperatur max.	[°C]	60
Druck max.	[kPa] (bar)	50 (0.5)
Medium		Wasserstoff (H₂), gasförmig
Fittingwerkstoff		Edelstahl 1.4401
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521 Edelstahl 1.4520 Edelstahl 1.4401/1.4404

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Wasserstoff (H₂)

4.1.2.10 Sauerstoff (O₂)

Das Optipress-Installationssystem mit Rohren und Pressfittings aus Edelstahl ist vom TÜV für den Einsatz mit Sauerstoff und Acetylen zertifiziert. Für Installationen mit diesen Medien dürfen nur die im Zertifikat aufgeführten Artikel eingesetzt werden.

Grenzwerte und Werkstoffe
Temperaturbereich	[°C]	−15 … +60
Druck max.	[kPa] (bar)	1000 (10)
Medium		Sauerstoff (O₂), gasförmig
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Sauerstoff

4.1.2.11 Acetylen

Grenzwerte und Werkstoffe
Temperaturbereich	[°C]	−15 … +60
Druck max.	[kPa] (bar)	250 (2.5)
Medium		Acetylen (C₂H₂), gasförmig
Fittingwerkstoff		Edelstahl 1.4401 Rotguss CC499K/CC246E
Dichtelement		EPDM
Rohrwerkstoff		Edelstahl 1.4521

Einsatz von Optipress-Aquaplus-Fittings, -Dichtringen und -Rohren für Acetylen

4.2 Einsatzbereiche von Optipress-Systemarmaturen

Die zulässigen Druckstufen und Temperaturbereiche sind in den Datenblättern zu den einzelnen Armaturen festgelegt, siehe Produktdetails unter www.nussbaum.ch. Generell ist zu beachten, dass Dauerbelastungen über 70 °C, allenfalls kombiniert mit mechanischen oder chemischen Einflüssen die Lebensdauer von Kunststoff-Bauteilen und Dichtelementen einschränken können.

Der Einsatz von Armaturen für spezielle Medien ist für die jeweiligen Anwendungen separat zu prüfen.

4.2.1 Trinkwasser

Das System Optipress-Aquaplus ist grundsätzlich ausgelegt und zertifiziert für die Erstellung von Trinkwasserinstallationen nach der SVGW-Richtlinie W3. Darunter fällt auch enthärtetes Kalt- und Warmwasser.

4.2.2 Nachbehandeltes Wasser

Für enthärtetes Kalt- und Warmwasser dürfen Rotguss- und Edelstahlarmaturen eingesetzt werden. Für teilentsalztes (entkarbonisiertes), vollentsalztes, entionisiertes, Osmose- und destilliertes Wasser bis 90 °C dürfen nur Edelstahlarmaturen eingesetzt werden.

4.2.3 Spezialeinsätze

Bei Beständigkeitsanforderungen gegenüber speziellen Medien und Anwendungen ausserhalb des Trinkwasserbereichs ist zur Abklärung der Eignung Rücksprache mit Nussbaum zu nehmen.

4.3 Hinweise und Einschränkungen zum Einsatzbereich von Optipress-Aquaplus

Für alle Spezialeinsätze des Optipress-Aquaplus-Systems sowie beim Einsatz von System-Armaturen ist zur Abklärung der Eignung Rücksprache mit Nussbaum zu nehmen.

Hinweise zur Verhinderung von Schäden an Installationen:

Einsatzbereich	Hinweise und Einschränkungen
Chlor- und Chloridgehalte	Zu hohe Chloridgehalte können beim Werkstoff Edelstahl zur Korrosion führen. Der Richtwert für «Trinkwasser» liegt bei 250 mg/l (TBDV). Die Durchschnittswerte für Chloride in der Schweiz liegen bei ca. 20 mg pro Liter. Im Einzelfall ist dieser Wert beim Wasserversorgungsunternehmen zu erfragen. Molybdänfreie Edelstahlrohre (ferritisch oder austenitisch), dazu gehört auch das Edelstahlrohr 1.4520, können gemäss DIN EN 12502-4 für Kaltwasser mit einer Chloridionen-Konzentration bis 200 mg/l und für Warmwasser bis 50 mg/l eingesetzt werden. In Anwendungsfällen, in denen der Chloridgehalt den Grenzwert für Trinkwasser überschreitet, ist Rücksprache mit Nussbaum zu nehmen.
Kontakt mit feuchten, chloridhaltigen Bau- oder Dämmmaterialien	Optipress-Installationen benötigen gegen korrosiv wirkende Baustoffe einen geeigneten porenfreien Schutz. Dies gilt speziell für warmgehende Installationen in durchfeuchteten, chloridhaltigen Baumaterialien. Ein geeigneter Schutz sind geschlossenporige Isoliermaterialien. Dieser Schutz muss wasserdicht, wärme- und alterungsbeständig sein. Dabei ist zu verhindern, dass korrosionsfördernde Stoffe unter das Isoliermaterial gelangen können (seitliche Abdichtung). Dämmstoffe, die mit Optipress-Edelstahlrohren in Kontakt kommen, dürfen nicht mehr als 0.05 % Gewichtsanteile an wasserlöslichen Chlorid-Ionen enthalten. Materialien, die für den Schallschutz verwendet werden, wie z B. Schallschutzeinlagen in Rohrschellen, und die mit Optipress-Edelstahlrohren in Kontakt kommen, müssen frei von auslaugbaren Chloriden und Fluoriden sein, 👉 Schutz vor Aussenkorrosion.
Kondenswasser (Erreichen der Taupunkttemperatur)	Optipress-Installationen sind vor Kondenswasser zu schützen. Kondenswasser bildet sich dann, wenn die Oberflächentemperatur eines Bauteiles die Taupunkttemperatur erreicht. Dies ist vor allem bei Kühlkreisläufen oder Kühlleitungen möglich. Beispiel: Bei einer Raumtemperatur von 20 °C und einer Luftfeuchtigkeit von 75 % liegt die Taupunkttemperatur bei 15.44 °C (Oberflächentemperatur).
Frostgefährdete Bereiche	Bei Frostgefahr oder in frostgefährdeten Bereichen sind die Installationen gegen Einfrieren zu schützen.
Dichtstoffe	Kunststoff-Gewinde-Dichtbänder, z. B. aus PTFE, die wasserlösliche Chloridionen enthalten, dürfen nicht verwendet werden.
Abwasser-Reinigungsanlagen (ARA)	Für Abwasser-Reinigungsanlagen sind ausschliesslich Komponenten aus Edelstahl 1.4401 zu verwenden. Die Verwendung von Optipress-Aquaplus in Abwasser-Reinigungsanlagen (ARA) darf nur nach Rücksprache mit Nussbaum erfolgen.
Pumpen und schnellschiessende Armaturen können Druckschläge erzeugen, die Pressverbindungen beeinträchtigen können.
Für die Befüllung von Heizungs-, Kühl- und Kältekreisläufen, Dampf- sowie Solaranlagen ist die SWKI-Richtlinie BT102-01 zu beachten. Für VdS-konforme Anlagen ist die Planung und Ausführung gemäss VdS CEA 4001 auszuführen.

Hinweise und Einschränkungen zum Einsatzbereich von Optipress-Aquaplus

4.3.1 Hinweise zu Installationen mit technischen Gasen

Bei Installationen für technische Gase sind die entsprechenden Sicherheitsvorschriften und die entsprechenden Regeln der Technik zu beachten.

Folgenden Vorgaben sind einzuhalten:

Alle Leitungen müssen entsprechend der Kennzeichnungsregel für Gase gekennzeichnet werden.
Die Rohrleitungssysteme müssen innen glatt, trocken, sauber und insbesondere öl- und fettfrei sein.
Die Rohrleitungssysteme dürfen nur durch dafür qualifiziertes Personal ausgelegt und erstellt werden.
Alle Komponenten müssen gegen das Eindringen von Verunreinigungen vor und während der Installation geschützt werden.
Installationen für Sauerstoff und Acetylen müssen absolut fettfrei ausgeführt werden. Gewindeverbindungen sind mit zugelassenem PTFE-Dichtband anstelle der üblichen Hanfverbindungen auszuführen, da letztere gefettet werden müssen.

Vor Inbetriebnahme muss das geschlossene Rohrleitungssystem einer Druck- und Dichtheilsprüfung unterzogen werden.

Für die kombinierte Druck- und Dichtheitsprüfung ist das Rohrleitungssystem für mindestens 24 Stunden mit dem 1.1-fachen des maximalen Betriebsdruckes, mindestens 3 bar, zu belasten.

Während der gesamten Prüfdauer muss sichergestellt sein, dass keine Personen gefährdet werden.

Als Prüfmedium ist Stickstoff oder ölfreie Luft zu verwenden. Die Skaleneinteilung des eingesetzte Druckmessinstrument darf nicht grösser als der zulässige Druckabfall sein. Druckänderungen aufgrund von Temperaturdifferenzen sind zu berücksichtigen.

Die Prüfung gilt als bestanden wenn während der Prüfdauer kein Druckabfall von mehr als I % des Prüfdrucks und keine Deformationen am Rohrleitungssystem festzustellen sind.

Die sehr hohen Anforderungen, die an Medien mit erhöhten Reinheitsanforderungen (u. a. Reinstwässer oder medizinischen Gase) oder die an Reinstanwendungen (z. B Anwendungen in den Bereichen Medizin, Pharma oder Labor) können mit Optipress-Aquaplus nicht gewährleistet werden.

4.4 Desinfektion

In der Praxis werden zwei Arten von Desinfektion unterschieden:

Die Eignung des verwendeten Desinfektionsverfahrens ist von der durchzuführenden Stelle zu bestätigen.

Für die Desinfektion von Optipress-Aquaplus-Installationen empfiehlt Nussbaum vorrangig Wasserstoffperoxid (H₂O₂).

Bei Sanierungen, in welchen elektrolytische Verfahren zum Einsatz kommen, empfiehlt Nussbaum beim Übergang von der alten Installation zur neuen den Einbau eines Feinfilters. Damit wird vermieden, dass sich an eingeschwemmten Fremdpartikeln schädliche Chlorid- oder Chlorkonzentrationen bilden können, welche für Edelstahl eine Erhöhung des Korrosionsrisikos darstellen.

Der Richtwert für Chloride im Trinkwasser liegt in der Schweiz bei max. 250 mg/l. Der Durchschnittliche Chloridgehehalt von Trinkwasser liegt in der Schweiz bei 20 mg/l

Nach der Desinfektion sind die Installationen immer gründlich zu spülen.

4.4.1 Kurzfristige oder Standdesinfektion des Trinkwasser-Verteilsystems

Bei dieser Desinfektionsart wird das Trinkwasser-Verteilsystem mit allen zugehörigen Komponenten während einer bestimmten Zeit mit einer erhöhten Dosis von Desinfektionsmittel beaufschlagt. Die Eignung solcher Anlagen für Optipress-Aquaplus sind vom Lieferanten bestätigen zu lassen. Die verwendeten Desinfektionsmittel (z. B. Chlor, Chlordioxid, Wasserstoffperoxid), bei welchen es sich in der Regel um ätzende und korrosiv wirkende Stoffe handelt, sollten nur durch ausgewiesene, ausgebildete Fachkräfte eingesetzt werden.

4.4.2 Dauerdesinfektion des Trinkwassers

Bei der Dauerdesinfektion wird das Trinkwasser permanent desinfiziert, z. B. mittels UV-Bestrahlung, Ozonbeimischung oder Beimischung von desinfizierenden Begleitstoffen durch elektrolytische Verfahren. Die Eignung solcher Anlagen für Optipress-Aquaplus sind vom Lieferanten bestätigen zu lassen. Anlagen für die Dauerdesinfektion sind durch ausgewiesene Fachfirmen zu installieren, einzustellen und zu warten. Dabei dürfen grundsätzlich die Grenzwerte für chemische Begleitstoffe im Trinkwasser gemäss den Richtlinien der Lebensmittelverordnung nicht überschritten werden.

4.5 Freigegebene Kälte- und Wärmeträgerflüssigkeiten

Für Optipress-Aquaplus sind folgende Kälte- und Wärmeträgerflüssigkeiten freigegeben:

Bezeichnung (Basismedium)	Verwendung
Antifrogen® N (Monoethylenglykol)	Frost- und Korrosionsschutzmedium für Kühl- und Wärmepumpenanlagen sowie Warmwasserheizungen, Leckanzeigeflüssigkeit
Antifrogen® L (Propylenglykol)	Lebens- und Genussmittelsektor, Frost- und Korrosionsschutzmedium für Kühl-, Solar- und Wärmepumpenanlagen, Feuerlöschmittel Antifrogen L hat die VdS-Anerkennungsnummer G 4040093 und ist als Frostschutzmittellösung in Sprinkleranlagen vom VdS zugelassen. Die Materialbeständigkeit ist zu beachten (z. B. kein Einsatz verzinkter Rohrleitungen).
Antifrogen® SOL HT (Höhere Glykole)	Für thermisch hochbelastete Solaranlagen, mit Frost- und Korrosionsschutz
Pekasol® L (Propylenglykol)	Heiz- und Kühlsysteme, Wärmepumpen, Sprinkleranlagen, Lebensmittelkühlung
Pekasolar® L (Propylenglykol)	Flach- und Vakuumröhrenkollektoren und deren Kombinationen mit Heizungssystemen
Glykolsol® N (Monoethylenglykol)	Wärmepumpen, Erdsonden, Klimaanlagen, Wärmerückgewinnungssysteme, Heiz- und Kühlsysteme
Tyfocor® L (Propylenglykol)	Kühl- und Heizsysteme, Solar- und Wärmepumpenanlagen Für thermisch hochbelastete Solaranlagen

Freigegebene Kälte- und Wärmeträgerflüssigkeiten

Die Eigenschaften und Einsatzbereiche der einzelnen Medien sind den entsprechenden Produktdatenblättern zu entnehmen.

4.6 Nicht geeignete Einsatzbereiche von Optipress-Aquaplus

Für die folgenden Einsatzbereiche ist Optipress-Aquaplus nicht geeignet:

Einsatzbereich	Hinweise
Schwimmbadwasser	Schwimmbadwasser enthält in der Regel für Optipress-Aquaplus unzulässig hohe Chlor- resp. Chloridkonzentrationen.
Reinstanwendungen	Nussbaum Produkte sind für Reinstanwendungen oder für den Transport von Medien mit erhöhten Reinheitsanforderungen (u. a. Reinstwässern oder medizinischen Gasen) nicht geeignet.
Lebensmittelindustrie, Transportleitungen für Milch, Süssgetränke, Öle, Fette etc.	Die sehr hohen hygienischen Anforderungen können nicht gewährleistet werden. Die Reinigung und Desinfektion erfolgt oft mit aggressiven Mitteln, die auf die Werkstoffe von Optipress-Aquaplus korrosiv wirken.
Kältekreislauf	Der Kältekreislauf ist eine Sammelbezeichnung für sämtliche zu einer Kältemaschine gehörenden Komponenten wie Verdichter, Pumpen, Rohrleitungen, Wärmetauscher und Ventile, welche vom Kältemittel durchströmt werden. Im engeren Sinne ist der Kältekreislauf der Kältemittelumlauf in einer Kältemaschine. Optipress-Aquaplus kann für den Einsatz im Kältekreislauf nicht verwendet werden. In diesem Einsatzbereich werden vor allem hartgelötete Kupferleitungen eingesetzt. Dabei treten Einsatzbedingungen auf (Temperatur, Druck), die von normalen Installationen wesentlich abweichen. Weitere Informationen zum Einsatz im Kälteträgerkreislauf: 👉 Kühl- und Kälteträgerkreisläufe.

Nicht geeignete Einsatzbereiche von Optipress-Aquaplus

4.7 Optipress-Aquaplus für höhere Drücke

Optipress-Aquaplus hat ein SVGW-Zertifikat für Dauereinsätze bis PN 16. Die effektiven Festigkeitswerte liegen aber gemäss TÜV-Bescheinigung um einiges höher, 👉 Betriebsdrücke von Optipress-Rohrleitungskomponenten.

Beispiele für höhere Druckbereiche:

Hochhäuser mit Druckerhöhungsanlagen
Feuerlöschleitungen
Industrieanlagen
Sprinkler
Waschanlagen

4.7.1 Betriebsdrücke von Optipress-Rohrleitungskomponenten

Die maximal zulässigen Druckstufen resp. Betriebsdrücke pro Dimension sind der untenstehenden Tabelle zu entnehmen. Es gelten die Werte aus der aktuellen TÜV-Bescheinigung.

Bei Einsätzen mit höheren Drücken sind zwingend Druckschläge, wie sie von schnellschliessenden Armaturen und Pumpen verursacht werden können, zu verhindern. Druckschläge können weit über 40 bar erreichen und zum Bersten von Pressverbindungen führen.

Nennweite	Aussendurchmesser	Optipress-Aquaplus Edelstahl	Optipress-Therm C-Stahl, C-Stahl verzinkt
		PN	PN
DN	[mm]	[bar]	[bar]
10	12	40	—
12	15	40	40
15	18	40	40
20	22	30	30
25	28	20	20
32	35	16	16
40	42	16	16
50	54	16	16
60	64	16	16
65	76,1	16	16
80	88,9	16	12
100	108	16	12

Betriebsdrücke von Optipress-Rohrleitungskomponenten
