Applicazioni e soluzioni - Acqua calda

9.1 Approvvigionamento singolo

In caso di approvvigionamento singolo, ogni punto di presa dispone di un proprio scaldacqua. In tal caso si può utilizzare uno scaldacqua a flusso continuo o un piccolo scaldacqua ad accumulo.

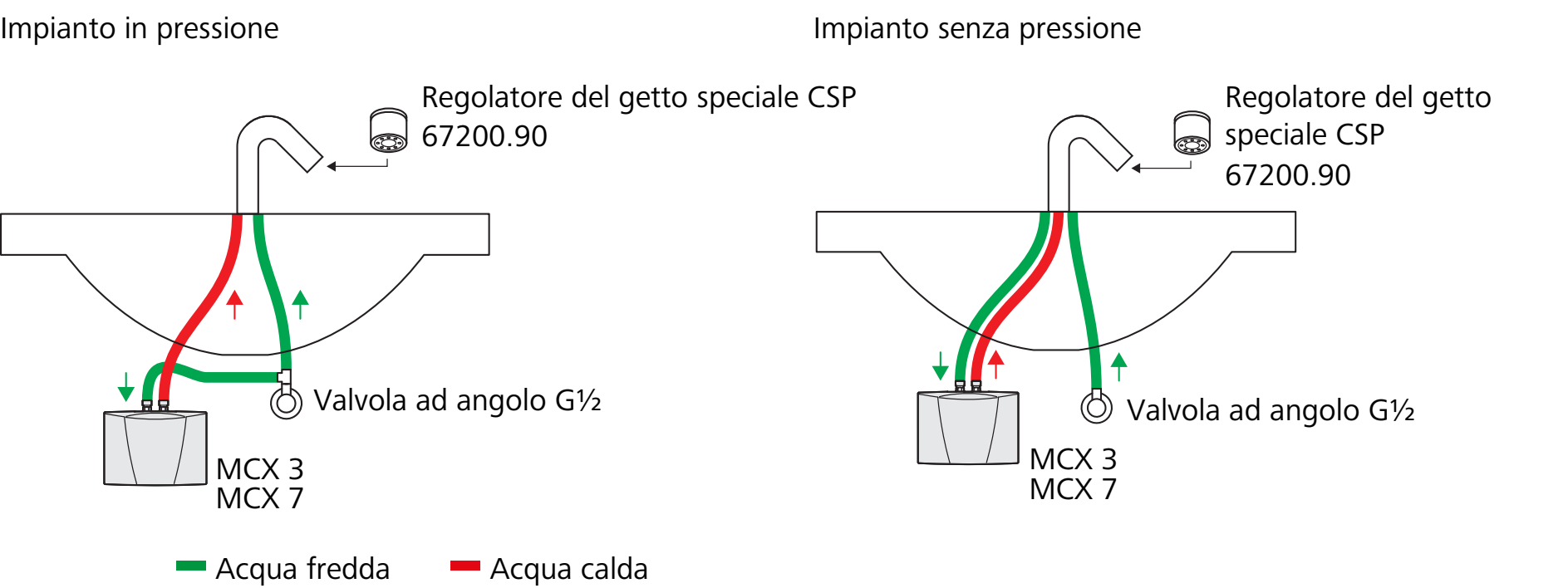

Lo schema seguente mostra un approvvigionamento singolo attraverso gli scaldacqua istantanei per lavabo MCX 3 e MCX 7 della Nussbaum.

Caratteristiche:

• Nessuna perdita di calore dovuta alle condutture di distribuzione

• Costi d’investimento e d’esercizio ridotti

• Tempi di erogazione conformi alle norme, senza circolazione dell’acqua calda o nastro riscaldante

• Messa in servizio individuale

• Responsabilità operativa degli utenti dell’abitazione (temperature individuali dell’acqua calda)

• Elettricità come tipo di energia standard

• Separazione dall’impianto di riscaldamento dell’edificio

• Profili di carico XXS/XS (non adatti per un fabbisogno di acqua caldo elevato)

9.2 Approvvigionamento decentralizzato di acqua calda

Un approvvigionamento decentralizzato di acqua calda può essere realizzato come approvvigionamento di gruppo che fornisce acqua calda a diversi punti di presa al piano per mezzo di uno scaldacqua condiviso.

9.2.1 Approvvigionamento di gruppo con scaldacqua a flusso continuo

Lo schema seguente mostra l’approvvigionamento di gruppo ad apparecchi idrosanitari con scaldacqua a flusso continuo. I tratti montanti conducono le condutture dell’acqua fredda ai piani dove viene prodotta l’acqua calda.

Caratteristiche:

• Costi d’investimento e d’esercizio ridotti

• Tratti montanti solo per condutture dell’acqua fredda

• Messa in servizio individuale

• Responsabilità operativa degli utenti dell’abitazione

• Alimentazione di energia con impianto fotovoltaico

• Separazione dall’impianto di riscaldamento dell’edificio

• Registrazione individuale dei dati di consumo

• Profili di carico fino a L

9.2.2 Approvvigionamento di gruppo con scaldacqua ad accumulo

Lo schema seguente mostra l’approvvigionamento di gruppo ad apparecchi idrosanitari con scaldacqua ad accumulo. I tratti montanti conducono le condutture dell’acqua fredda ai piani dove viene prodotta l’acqua calda.

Caratteristiche:

• Moderati costi d’investimento e d’esercizio

• Tratti montanti solo per condutture dell’acqua fredda

• Messa in servizio individuale

• Responsabilità operativa degli utenti dell’abitazione

• Alimentazione di energia con impianto fotovoltaico

• Separazione dall’impianto di riscaldamento dell’edificio

• Registrazione individuale dei dati di consumo

• Profili di carico da L a XL

9.3 Approvvigionamento centralizzato di acqua calda

Tutti i punti di presa ricevono acqua calda da uno scaldacqua centralizzato. I tratti montanti conducono le condutture dell’acqua fredda e dell’acqua calda ai piani. La distribuzione dell’acqua calda può essere dotata di un circuito dell’acqua calda.

Caratteristiche:

• Costi d’investimento da moderati a elevati

• Diversi tipi di energia, in genere fonti energetiche fossili

• Condutture di distribuzione per acqua fredda e acqua calda nonché per la circolazione dell’acqua calda

• Perdite di calore attraverso serbatoio di accumulo e condutture

• Responsabilità operativa del proprietario dell’edificio

• Profili di carico da L a XXL: idoneo per edifici con fabbisogno elevato di acqua calda

9.4 Sifone termico

I sifoni termici riducono le perdite di calore dovute alla circolazione controcorrente all’interno delle tubazioni. A causa della sua maggiore densità, l’acqua fredda si accumula nel punto più basso del sifone e non può rifluire nello scaldacqua risp. nella conduttura mantenuta calda. Al contempo, l’acqua calda presente nello scaldacqua risp. nella conduttura mantenuta calda non può scendere nel sifone termico più freddo e non può pertanto fluire e raffreddarsi nel tubo di raccordo.

I sifoni termici vengono installati nei collegamenti fissi tra condutture mantenute calde e condutture non mantenute calde sotto forma di tubo discendente. L’altezza del sifone termico deve essere di almeno sette volte il diametro nominale del tubo o ammontare ad almeno 15 cm (SIA 385/1:2020, 5.5.4).

Il luogo d’installazione del sifone termico dipende dal tipo di sistema di distribuzione di acqua calda.

Luogo d’installazione	Descrizione
	Sifone termico direttamente a valle dello scaldacqua con conduttura non mantenuta calda*.
	Sifone termico a monte delle condutture di erogazione con conduttura mantenuta calda; prolunga* ≤ 1 m
	Conduttura mantenuta calda (conduttura di circolazione) in abitazione plurifamiliare: i sifoni termici si trovano di sopra al piano (in conformità a quanto prescritto da W3/C3:2020, All. 9, fig. 23, 24 e 25).
	Sifone termico a monte delle condutture di erogazione in caso di distributore mantenuto caldo.
	Sifone termico a monte del distributore in caso di distributore non mantenuto caldo.
* Le prolunghe isolate con una lunghezza ≤ 1 m vengono considerate condutture mantenute calde.

Luoghi d’installazione di sifoni termici
