Applications et solutions - Eau chaude

9.1 Approvisionnement individuel

Dans le cas d’un approvisionnement individuel, chaque point de soutirage dispose de son propre chauffe-eau. L’appareil correspond dans ce cas à un chauffe-eau instantané ou à un petit chauffe-eau à accumulation.

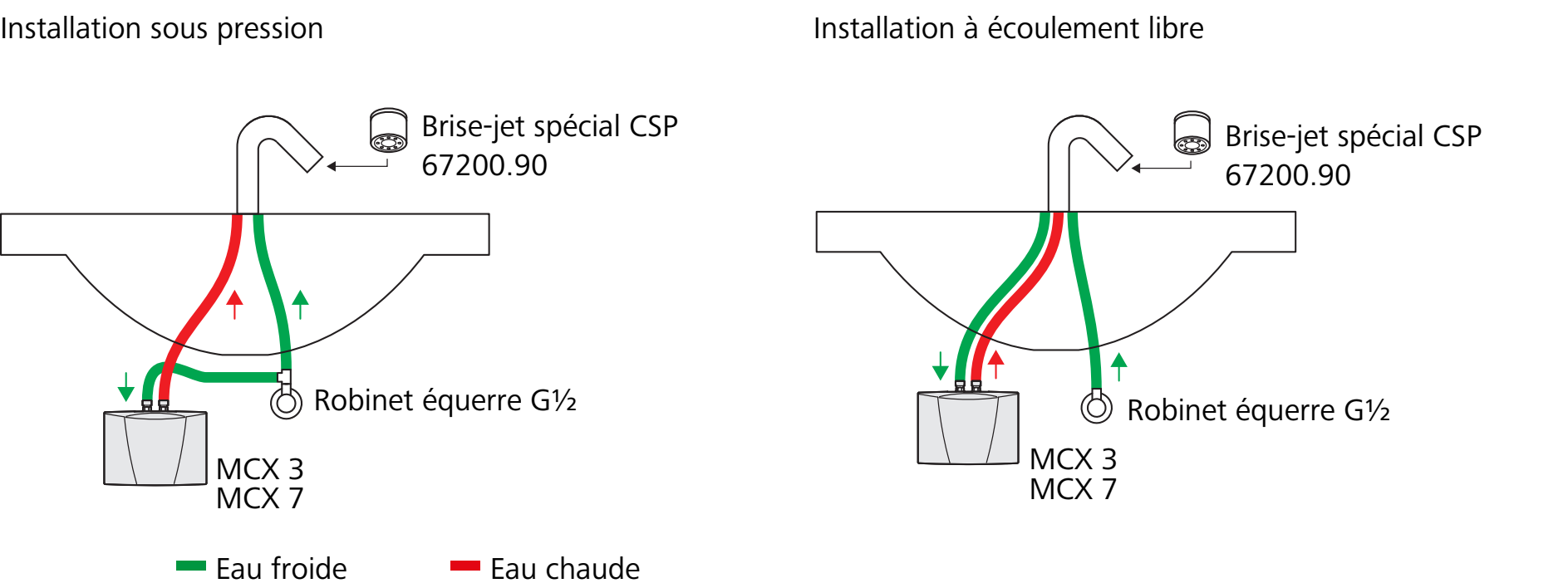

Le schéma suivant montre un approvisionnement individuel doté des chauffe-eau instantanés pour lavabos MCX 3 et MCX 7 de Nussbaum.

Caractéristiques:

• Pas de pertes de chaleur dues aux conduites de distribution

• Faibles coûts d’investissement et d’exploitation

• Temps de soutirage conformes aux normes sans circulation d’eau chaude ou ruban chauffant

• Mise en service personnalisée

• Exploitation sous la responsabilité de l’utilisateur de l’appartement (températures personnalisées pour l’eau chaude)

• L’électricité est l’énergie standard

• Découplage du chauffage du bâtiment

• Profils de charge XXS/XS (ne convient pas pour des besoins élevés en eau chaude)

9.2 Approvisionnement en eau chaude décentralisée

Un approvisionnement en eau chaude décentralisé peut être réalisé comme alimentation groupée qui approvisionne en eau chaude plusieurs points de soutirage sur l’étage par un chauffe-eau commun.

9.2.1 Alimentation groupée avec chauffe-eau instantanés

Le schéma suivant montre une alimentation groupée d’appareils sanitaires par des chauffe-eau instantanés. Les colonnes montantes font passer les conduites d’eau froide dans les étages, où s’opère la production d’eau chaude.

Caractéristiques:

• Faibles coûts d’investissement et d’exploitation

• Colonnes montantes uniquement pour conduites d’eau froide

• Mise en service personnalisée

• Exploitation sous la responsabilité de l’utilisateur de l’appartement

• Alimentation en énergie par une installation PV

• Découplage du chauffage du bâtiment

• Saisie personnalisée des données de consommation

• Profils de charge jusqu’à L

9.2.2 Alimentation groupée avec chauffe-eau à accumulation

Le schéma suivant montre une alimentation groupée d’appareils sanitaires avec des chauffe-eau à accumulation. Les colonnes montantes font passer les conduites d’eau froide dans les étages, où s’opère la production d’eau chaude.

Caractéristiques:

• Coûts d’investissement et d’exploitation modérés

• Colonnes montantes uniquement pour conduites d’eau froide

• Mise en service personnalisée

• Exploitation sous la responsabilité de l’utilisateur de l’appartement

• Alimentation en énergie par une installation PV

• Découplage du chauffage du bâtiment

• Saisie personnalisée des données de consommation

• Profils de charge L à XL

9.3 Approvisionnement en eau chaude centralisé

Dans ce cas de figure, c’est un chauffe-eau centralisé qui alimente en eau chaude tous les points de soutirage d’un bâtiment. Des colonnes montantes partent les conduites d’eau froide et d’eau chaude qui alimentent les étages. La distribution d’eau chaude peut être équipée d’un circuit de circulation d’eau chaude.

Caractéristiques:

• Coûts d’investissement modérés à élevés

• Différents types d’énergie, en général des agents énergétiques fossiles

• Conduites de distribution pour eau froide et eau chaude, ainsi que pour la circulation d’eau chaude

• Pertes de chaleur par l’accumulateur et les conduites

• Exploitation sous la responsabilité du propriétaire du bâtiment

• Profils de charge L à XXL: Convient pour bâtiments à besoins élevés en eau chaude

9.4 Thermosiphon

Les thermosiphons réduisent les pertes de chaleur causées par la circulation à contre-courants dans les conduites. En raison de sa plus grande densité, l’eau froide se rassemble au fond du siphon et ne peut donc pas être refoulée vers le chauffe-eau ou la conduite maintenue chaude. De même, l’eau chaude issue du chauffe-eau ou de la conduite maintenue chaude ne peut pas descendre jusqu’au thermosiphon froid, ni se répandre et se refroidir dans le tuyau de branchement.

Aux endroits où l’on passe de conduites maintenues en température à des conduites non maintenues en température, on installe un thermosiphon en forme de tuyau descendant. La hauteur du thermosiphon doit être au moins 7 fois supérieure au diamètre nominal du tuyau ou être au minimum de 15 cm (SIA 385/1:2020, 5.5.4).

Le lieu d’installation des thermosiphons est fonction du type de distribution d’eau chaude:

Lieu d’installation	Description

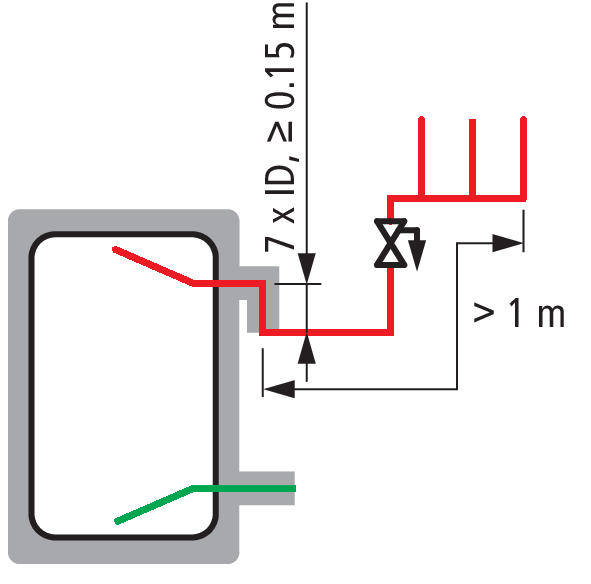

	Thermosiphon directement après le chauffe-eau pour une conduite n’étant pas maintenue chaude*.

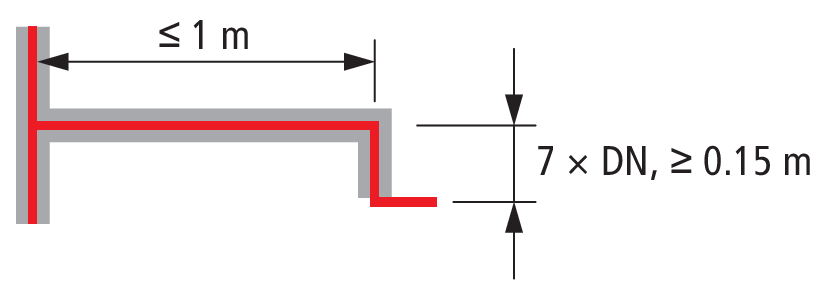

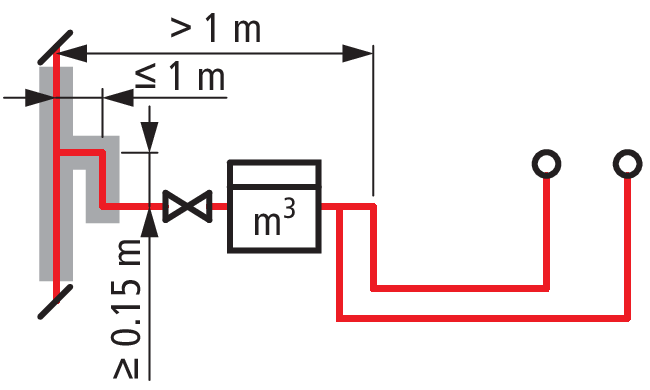

	Thermosiphon avant les conduites de soutirage pour une conduite maintenue chaude; conduite de raccordement* ≤ 1 m

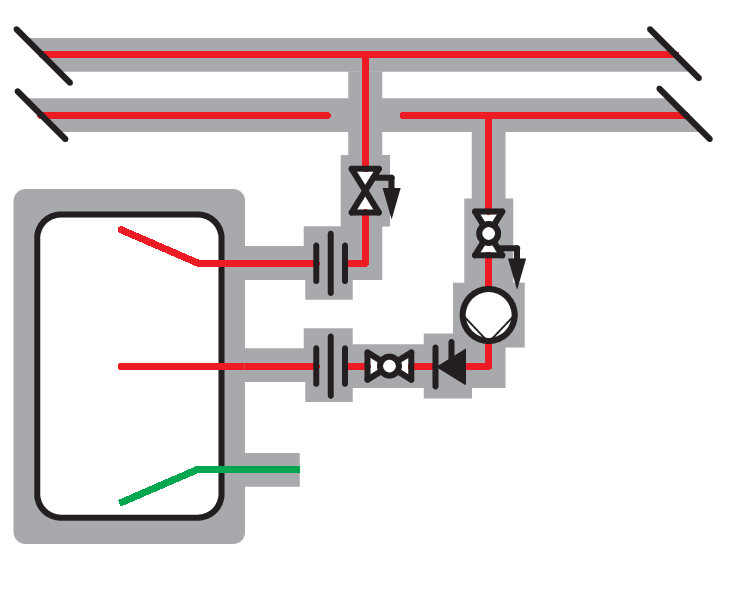

	Conduite maintenue chaude (conduite de circulation) dans une maison plurifamiliale: Les thermosiphons se trouvent d’abord en haut à l’étage (se reporter à W3/C3:2020, ann. 9, fig. 23, 24 et 25).

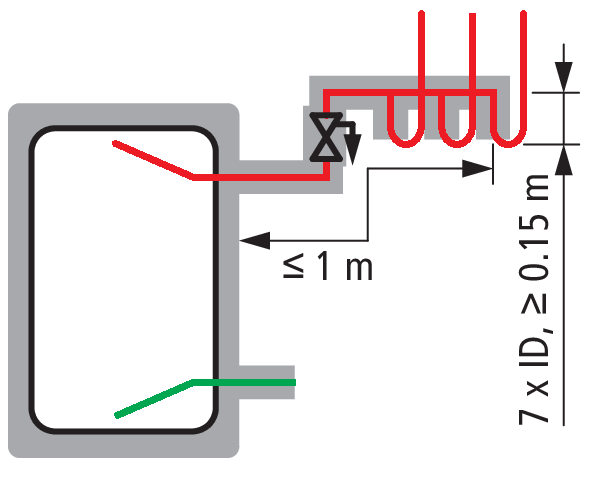

	Thermosiphon avant les conduites de soutirage pour distributeur maintenu chaud.

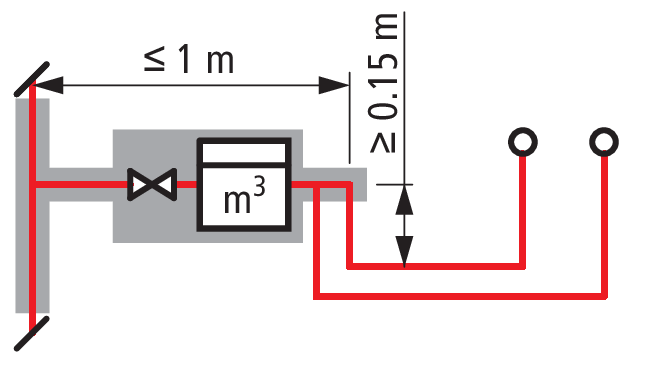

	Thermosiphon avant le distributeur, celui-ci n’étant pas maintenu chaud.
* Dans les calculs, les conduites de raccordement isolées d’une longueur ≤ 1 m sont rajoutées à la conduite maintenue chaude.

Lieux d’installation de thermosiphons
