Instructions de montage - Commande automatique de rinçage à contre-courant
2.1 Insérer les batteries
Dans l’idéal, la commande automatique de rinçage à contre-courant fonctionne sous 230 V. Les batteries, qui interviennent en cas de panne de secteur, doivent être remplacées tous les 3 ans environ.
En l’absence de raccordement sur secteur, la commande automatique de rinçage à contre-courant peut aussi être alimentée exclusivement par batteries. Dans ce cas, il faut effectuer régulièrement un contrôle de fonctionnement.
Conditions:
- 4 batteries de type AA sont disponibles sur place.
- Ouvrir le compartiment à batteries. Pour ce faire, glisser le couvercle vers le bas dans le sens de la flèche puis le rabattre vers l’avant.
- Insérer les batteries.
- Fermer le compartiment.
2.2 Options pour le montage
Pour le montage d’une commande automatique de rinçage à contre-courant, il existe deux options au choix:
-
Option 1: Montage à même le filtre fin
Dans la configuration standard, la commande automatique de rinçage à contre-courant (12108) et la conduite d'évacuation sont installées à même le filtre fin.
-
Option 2: Montage avec support mural
La commande automatique de rinçage à contre-courant avec support mural (12090) sert à neutraliser une différence de hauteur entre le filtre fin et la conduite d’évacuation. A cette fin, le support mural à robinet à bille intégré est raccordé au filtre fin au moyen d’un tuyau renforcé. En raison d’un trop faible débit d’écoulement, la commande automatique de rinçage à contre-courant avec support mural (12090) ne peut pas être raccordée aux filtres fins à brides (18053/18054). La commande automatique de rinçage à contre-courant avec support mural (12090) peut être montée sur les filtres fins 12100 à 12111 et 18100 à 18111. Elle sert aussi à équiper après coup les anciens modèles 12080 à 12084 et 18012 à 18016 avec une commande automatique de rinçage à contre-courant.
Acheter maintenant
2.3 Option 1: Montage à même le filtre fin
2.3.1 Monter la conduite d'évacuation
Les débits d’écoulement à traiter sont les suivants pour les filtres fins 12100 à 12111 et 18100 à 18111:
Rinçage à contre-courant manuel
|
Pression d’entrée |
[bar] |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
|
Débit d’écoulement |
[l/min] |
36 |
41 |
48 |
55 |
60 |
66 |
71 |
76 |
Rinçage à contre-courant automatique
|
Pression d’entrée |
[bar] |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
|
Débit d’écoulement |
[l] |
11.8 |
13.3 |
15.7 |
17.9 |
19.5 |
21.4 |
23.0 |
24.6 |
Les débits d’écoulement à traiter sont les suivants pour les filtres fins 18053 et 18054:
Rinçage à contre-courant manuel
|
Pression d’entrée |
[bar] |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
16 |
|
|
Débit d’écoulement |
[l/min] |
70 |
80 |
95 |
102 |
115 |
125 |
135 |
139 |
147 |
153 |
160 |
168 |
175 |
178 |
180 |
|
Rinçage à contre-courant automatique
|
Pression d’entrée |
[bar] |
2 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
|
Débit d’écoulement |
[l] |
17.5 |
23.0 |
26.6 |
29.5 |
32.0 |
33.5 |
35.0 |
37.5 |
Conditions:
- Une conduite d'évacuation est présente.
- La conduite d'évacuation est suffisamment dimensionnée pour que l’on puisse traiter le débit d’écoulement conformément au tableau ci-dessus (SN 592000).
- Lorsqu’un entonnoir est utilisé: La surverse (H) correspond au moins à 20 mm.
- La distance de chute doit être au minimum de 300 mm.
- La conduite d'évacuation n’est pas dotée d’une dérivation avant le siphon.
- La conduite d'évacuation ne présente pas de rétrécissements au niveau du diamètre.
- Monter un manchon à emboîter sur la tubulure d’écoulement ou un entonnoir sur la conduite d'évacuation.
- Raccorder la conduite d'évacuation sans pression latérale à la tubulure d’écoulement.
Acheter maintenant
2.3.2 Monter la commande automatique de rinçage à contre-courant sur le filtre fin
La commande automatique de rinçage à contrecourant peut être montée pendant le fonctionnement du filtre (filtre sous pression).
Conditions:
- Les batteries sont insérées.
- Une conduite d’évacuation appropriée est en place.
- La poignée de rinçage (1) est dans la position de départ (fermée).
- Extraire l’agrafe (2) qui maintient en place la poignée de rinçage (1). Retirer la poignée de rinçage (1).
- Raccorder la commande automatique de rinçage à contre-courant (3) au support et fixer avec l’agrafe (2). La zone de commande de la commande automatique de rinçage à contre-courant doit être dirigée vers le haut.
- Brancher le câble sur le secteur (230 V). En cas de fonctionnement sur batteries uniquement, vérifier les batteries et les remplacer régulièrement.
- Régler sur mode de fonctionnement [Automatique]; se reporter à 👉 Régler le rinçage à contre-courant automatique.
- Alternative pour filtre fin 18053/18054: Monter le pressostat différentiel (se reporter aux 👉 Instructions de montage 299.0.849 sur le pressostat différentiel 18052).
Acheter maintenant
2.4 Option 2: Montage avec support mural
2.4.1 Monter le support mural
Conditions:
- Les batteries sont insérées.
- Marquer et percer deux trous pour la fixation du support mural.
- Fixer le support mural avec deux vis.
- Raccorder le tuyau renforcé au support mural.
- Insérer la commande automatique de rinçage à contre-courant (1) sur le support mural et fixer avec l’agrafe (2).
- Brancher le câble sur le secteur (230 V). En cas de fonctionnement sur batteries uniquement, vérifier les batteries et les remplacer régulièrement.
Acheter maintenant
2.4.2 Monter la conduite d'évacuation
Les débits d’écoulement à traiter sont les suivants pour les filtres fins 12100 à 12111 et 18100 à 18111:
Rinçage à contre-courant manuel
|
Pression d’entrée |
[bar] |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
|
Débit d’écoulement |
[l/min] |
36 |
41 |
48 |
55 |
60 |
66 |
71 |
76 |
Rinçage à contre-courant automatique
|
Pression d’entrée |
[bar] |
3 |
4 |
6 |
8 |
10 |
12 |
14 |
16 |
|
Débit d’écoulement |
[l] |
11.8 |
13.3 |
15.7 |
17.9 |
19.5 |
21.4 |
23.0 |
24.6 |
Conditions:
- Une conduite d'évacuation est présente.
- La conduite d'évacuation est suffisamment dimensionnée pour que l’on puisse traiter le débit d’écoulement conformément au tableau ci-dessus (SN 592000).
- La distance de chute doit être au minimum de 300 mm.
- La conduite d'évacuation n’est pas dotée d’une dérivation avant le siphon.
- La conduite d'évacuation ne présente pas de rétrécissements au niveau du diamètre.
- Monter le manchon à emboîter sur la tubulure d’écoulement.

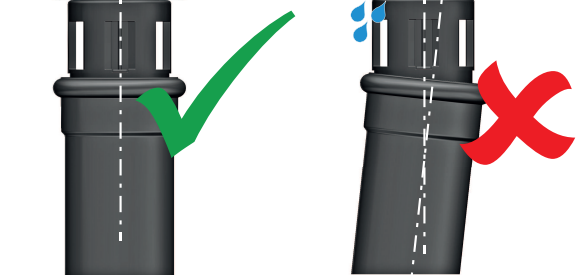

- Raccorder la conduite d'évacuation sans pression latérale à la tubulure d’écoulement.
Acheter maintenant
2.4.3 Raccorder le tuyau renforcé au nouveau filtre fin
- Desserrer la vis (1) et enlever la tubulure d’écoulement (2).
- Raccorder le tuyau renforcé avec la pièce intermédiaire (3) au filtre fin.
- Ouvrir le robinet à bille du filtre fin.
- Régler sur mode de fonctionnement [Automatique]; se reporter à 👉 Régler le rinçage à contre-courant automatique.
2.4.4 Raccorder le tuyau renforcé à un ancien filtre fin (12080-12084 / 18012-18016)
- Enlever le porte-caoutchouc (1).
- Raccorder le tuyau renforcé directement au filtre fin. La pièce intermédiaire (2) fournie peut être jetée car elle n’est d’aucune utilité pour les anciens filtres fins.
- Ouvrir le robinet à bille du filtre fin.
- Régler sur mode de fonctionnement [Automatique]; se reporter à 👉 Régler le rinçage à contre-courant automatique.
