5.1 Kategorie 2 mit EA
Die folgende Tabelle zeigt typische Stellen, an denen ein Übergang zwischen Flüssigkeitskategorie 1 und Flüssigkeitskategorie 2 mit fester Verbindung zwischen der Trinkwasserinstallation und der Betriebswasserinstallation stattfindet.
Für diese Übergangsstellen muss mindestens ein kontrollierbarer Rückflussverhinderer EA eingesetzt werden.
|
Abzutrennende Flüssigkeit (Kategorie 2) |

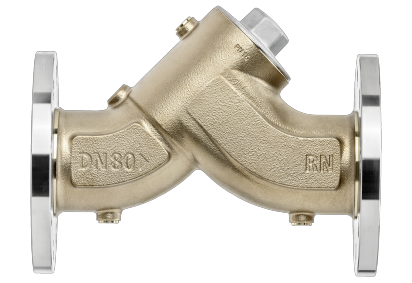

Geeignete Rückflussverhinderer EA |
||
|---|---|---|---|
|
Generische Produkte |
Spezialprodukte |
||
|

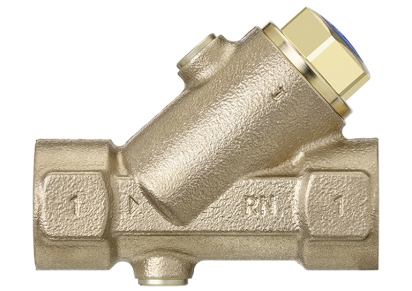

Trinkwasser warm aus dem Wassererwärmer |
|

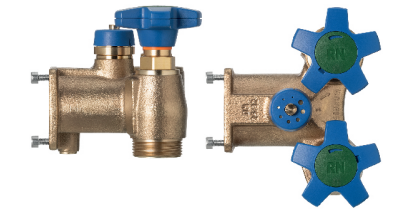

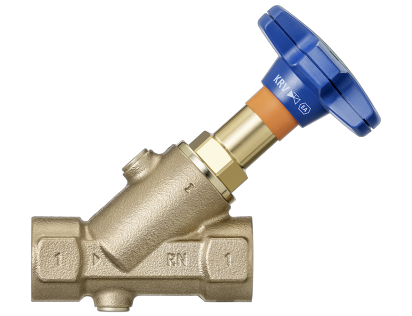

22130 (KRV-Ventil, Rückflussverhinderer kombiniert mit einem Absperrventil) |

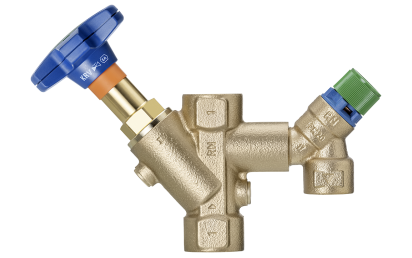

13115 (Absperr-Sicherheitsgarnitur für Wassererwärmer, Rückflussverhinderer kombiniert mit einem Absperr- und einem Sicherheitsventil) |
|
Trinkwasser aus Wassernachbehandlung, z. B. enthärtetes Wasser zum menschlichen Gebrauch Anmerkung: Die SVGW W3/E1:2013 stuft «enthärtetes Wasser nicht zum menschlichen Gebrauch» im Gegensatz hierzu in Kategorie 3/4 ein. |
|
19185 (Anschlussgarnitur für Wasserenthärter, Rückflussverhinderer kombiniert mit Absperrventil, Umstellventil und Regulierung für Rohwasserbeimischung) |
|
|
Kaffeeautomaten, Süssgetränkeautomaten |
|
||
|
Stagnationswasser in nicht oder wenig benutzten Leitungssträngen |
|
||
Jetzt kaufen
5.2 Kategorie 3 mit CA
Die folgende Tabelle zeigt typische Stellen, an denen ein Übergang zwischen Flüssigkeitskategorie 1 und Flüssigkeitskategorie 3 innerhalb des Leitungssystems stattfinden kann.
Für diese Übergangsstellen wird typischerweise ein Systemtrenner CA eingesetzt.
|
Abzutrennende Flüssigkeit (Kategorie 3) |

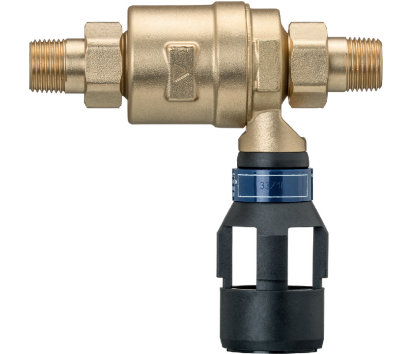

Geeignete Systemtrenner CA |
||
|---|---|---|---|
|
Generische Produkte |
Spezialprodukte |
||
|
Heizungswasser ohne Additive |
|
|

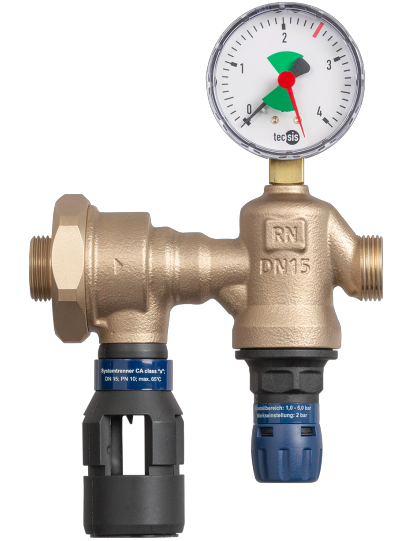

15092 (Heizungsfüllgarnitur, Systemtrenner CA kombiniert mit Manometer und Druckreduzierventil) |
|
Wasser mit Frostschutz- oder Kühlmittel, z. B. aus Solarthermie- oder Kühlanlagen |
|
||
|
Wasser mit Reinigungsmittel aus industriellen Waschmaschinen und Geschirrspülmaschinen Anmerkung: Wasser aus Waschmaschinen und Geschirrspülmaschinen ist aufgrund möglicher Keimbelastung generell der Kategorie 5 zuzuordnen. Jedoch sind SVGW zertifizierte Maschinen eigensicher, d. h. sie enthalten bereits eine entsprechende Absicherung durch einen freien Auslauf (Gruppe A). Eine weitere Absicherung ist bei normalen Haushaltsgeräten nicht notwendig. Bei industriellen Geräten in Grossküchen und Wäschereien, wo Reinigungsmittel über Dosierpumpen zugeführt werden, gibt es jedoch schon im Zulauf der Maschine einen Übergang zu Flüssigkeitskategorie 3, sodass ein Systemtrenner CA eingebaut werden muss. |
|
||
|
Wasser von zahnärztlichen Arbeitsplätzen Anmerkung: Ein Systemtrenner CA ist laut SVGW W3/E1:2013, Kapitel 12.9 die Mindestanforderung in diesem Bereich. Jedoch kann es vorkommen, dass die lokale Wasserversorgung eine höhere Gefährdungsstufe zuordnet, sodass ein Systemtrenner BA oder sogar ein freier Auslauf (AA oder AB) eingebaut werden muss. |
|
|
|
|
Wasser aus oberirdisch verlegten Bewässerungsanlagen / Überflurbewässerung (z. B. Bewässerungsschläuche, Regneranlagen) Anmerkung: Ein Systemtrenner CA ist laut SVGW-Merkblatt W10013:2009 «Garten-Auslaufventile und Bewässerungsanlagen» die Mindestanforderung in diesem Bereich. Jedoch kann es vorkommen, dass die lokale Wasserversorgung eine höhere Gefährdungsstufe zuordnet, sodass ein Systemtrenner BA oder sogar ein freier Auslauf (AA oder AB) eingebaut werden muss. |
|
||
Jetzt kaufen
5.3 Kategorie 4 mit BA
Die folgende Tabelle zeigt typische Stellen, an denen ein Übergang zwischen Flüssigkeitskategorie 1 und Flüssigkeitskategorie 4 innerhalb des Leitungssystems stattfinden kann.
Für diese Übergangsstellen wird typischerweise ein Systemtrenner BA eingesetzt.
|
Abzutrennende Flüssigkeit (Kategorie 4) |

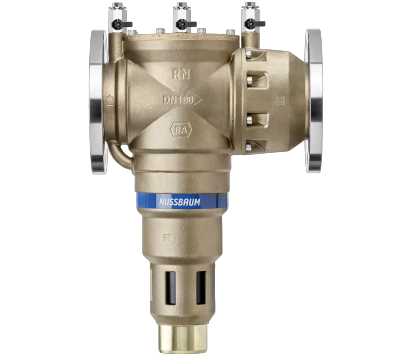

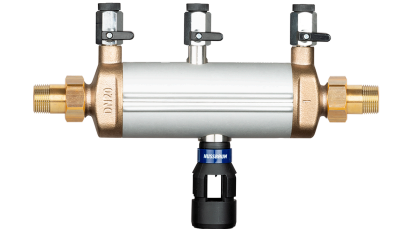

Geeignete Systemtrenner BA |
||
|---|---|---|---|
|
Generische Produkte |
Spezialprodukte |
||
|
Wasser mit chemischen Zusätzen (LD50 < 200 mg/kg Körpergewicht), beispielsweise:
|
|
|
|
|
Wasser aus unterirdisch verlegten Bewässerungsanlagen / Unterflurbewässerung (Versenkregner) Anmerkung: Ein Systemtrenner BA ist laut SVGW-Merkblatt W10013:2009 «Garten-Auslaufventile und Bewässerungsanlagen» die Mindestanforderung in diesem Bereich. Anders als das SVGW-Merkblatt sieht die EN 1717 einen Systemtrenner BA nur für den häuslichen Bereich vor und fordert ansonsten einen freien Auslauf (AA oder AB). Daher kann es vorkommen, dass die lokale Wasserversorgung ebenfalls einen freien Auslauf fordert. |
|
||
Jetzt kaufen
5.4 Kategorie 2 bis 5 mit Gruppe A
An manchen Übergangsstellen wird aus konstruktiven Gründen ein freier Auslauf verwendet, unabhängig von der Flüssigkeitskategorie. Es handelt sich um Stellen, wo keine feste Verbindung zwischen der Trinkwasserinstallation und der Betriebswasserinstallation benötigt wird. In diesen Fällen muss darauf geachtet werden, dass der freie Auslauf nach den Vorgaben der Richtlinie korrekt gestaltet ist.
|
Abzutrennende Flüssigkeit (Kategorie 2 bis 4) |
Geeignete Sicherungseinrichtungen |
|
|---|---|---|
|
Beispiel: Behälter in Grossküchen mit Festauslauf (z. B. zum Erwärmen von Speisen oder zum Reinigen von Speisen und Geschirr) |
|
AA Der freie Auslauf ist konstruktiv in die Armatur integriert. |
Ab Flüssigkeitskategorie 5 ist ein freier Auslauf AA, AB, AD die einzige zulässige Möglichkeit der Absicherung. Eine feste Verbindung ohne freie Fliesstrecke ist nicht möglich. Ausnahmen können in bestimmten Fällen im häuslichen Bereich gelten. Dort wird an bestimmten Stellen von einer Risikominderung ausgegangen, sodass auch andere Sicherungseinrichtungen eingesetzt werden können (👉 Risikominderung im häuslichen Bereich).
|
Abzutrennende Flüssigkeit (Kategorie 5) |
Geeignete Sicherungseinrichtungen |
||
|---|---|---|---|
|
Typ |
Produktbeispiel |
||
|
Wasser aus Tiertränken und aus der Reinigung in der Landwirtschaft (👉 Viehwirtschaft) |
|
AA, AB |

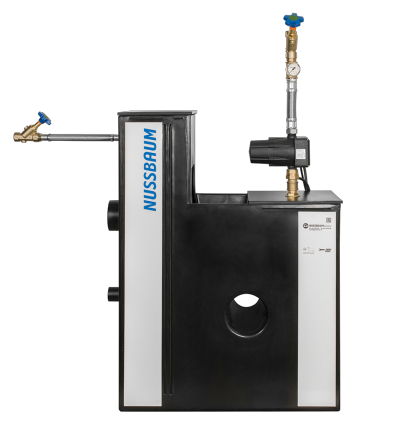

Anmerkung: Für die korrekte Auslegung der Sicherheitstrennstation muss der benötigte Volumenstrom bekannt sein. |
|
Anschluss einer privaten Versorgung an das öffentliche Netz (👉 Private Wasserversorgung) |
|
AA, AB |
|
|
Schwimmbeckenwasser (👉 Schwimmbad) |
|
AA, AB |
|
|
Abzutrennende Flüssigkeit (Kategorie 5) |
Geeignete Sicherungseinrichtungen |
|
|---|---|---|
|

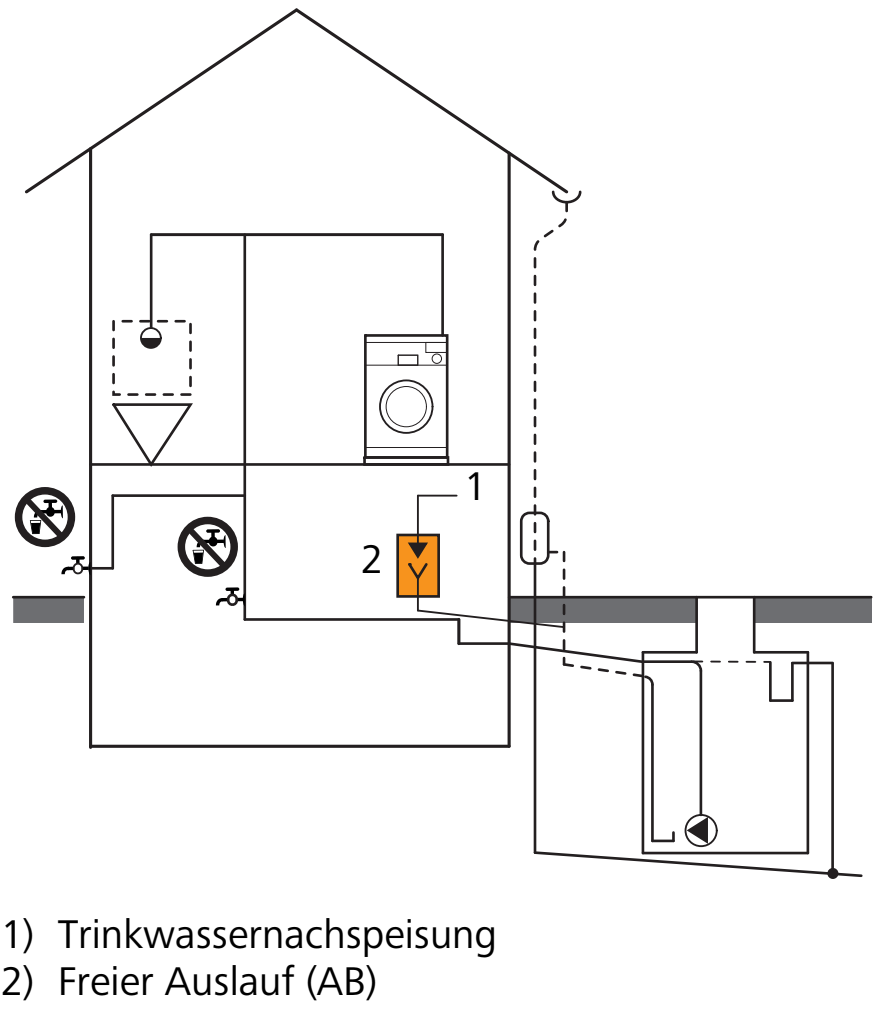

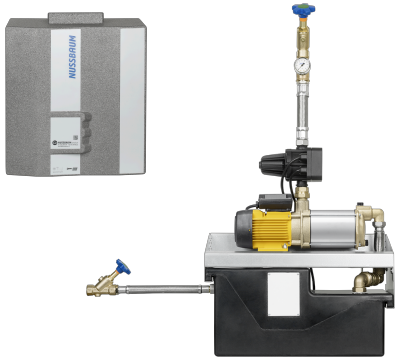

Regenwassernutzung mit Trinkwassernachspeisung |
|
AA, AB Der freie Auslauf ist bei professionellen Komplettanlagen in der Regel integriert.
|
|
Wasser aus Umkehrosmoseanlagen |
|
AA, AB Der freie Auslauf ist bei professionellen Komplettanlagen in der Regel integriert. Das SVGW-Merkblatt W10026:2019 «Rückflussverhinderung bei Membranfiltration» enthält detaillierte Installationsvorschläge. Für Flüssigkeitskategorie 5 wird ein Permeattank mit freiem Auslauf AA oder AB verwendet. Bei Einzelanlagen für Apparate mit niedrigen Gefährdungsstufen und Apparate mit integriertem freiem Auslauf kann ggf. auf den Permeattank verzichtet werden.
|
|
Abzutrennende Flüssigkeit (Kategorie 5) |
Geeignete Sicherungseinrichtungen |
|
|---|---|---|
|
Wasser aus Waschmaschinen und Geschirrspülmaschinen |
|
AA Der freie Auslauf ist bei zertifizierten (eigensicheren) Maschinen integriert. Eine zusätzliche Absicherung ist nicht erforderlich, es sei denn, es werden Dosierpumpen für Chemikalien vorgeschaltet (👉 Kategorie 3 mit CA). Bei nicht eigensicheren Maschinen ist jede Sicherungskombination, die keinen freien Auslauf darstellt (z. B. Apparateanschlussventil mit Rückflussverhinderer und Belüfter), unzulässig. |
|
WC-Wasser |
|
AA Der freie Auslauf ist bei zertifizierten Produkten in der Regel integriert.
Produktbeispiel:
|
|

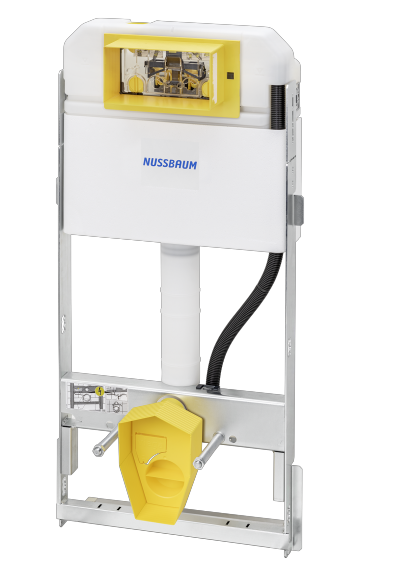

Dusch-WC-Wasser (👉 WC-Duschbrausen) |

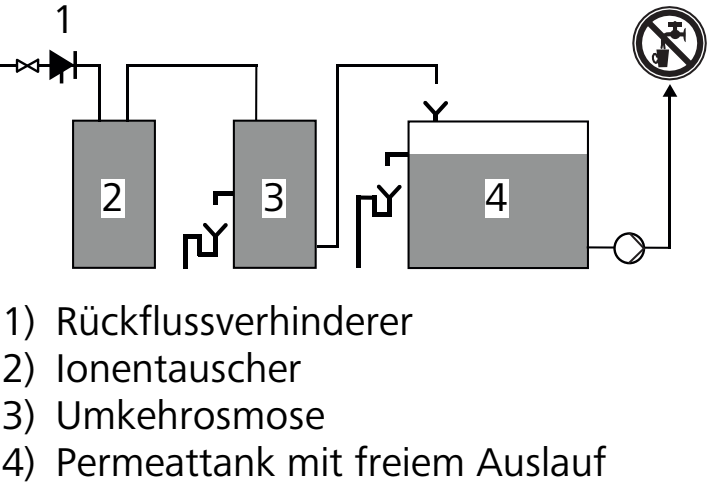

AB, AD Der freie Auslauf ist bei zertifizierten Produkten in der Regel integriert. AB bei Ausführung mit Warmwasserspeicher:
AD bei Ausführung mit Durchlauferhitzer:
|
|
Jetzt kaufen
5.5 Risikominderung im häuslichen Bereich
5.5.1 Entnahmestellen mit Brause
Entnahmestellen mit Brause sind in der Regel als Übergang zu Flüssigkeitskategorie 5 einzustufen. Dies gilt auch für Wasser aus der Körperreinigung, da eine hohe Keimbelastung nicht ausgeschlossen ist. Jedoch ist im häuslichen Bereich aufgrund der Risikominderung eine Sicherungseinrichtung für die Kategorie 2 bzw. 3 möglich.
|
Abzutrennende Flüssigkeit |
Geeignete Sicherungseinrichtungen |
|
|---|---|---|
|
Entnahmestellen mit Brause im häuslichen Bereich (Dusche, Badewanne, Spültisch, Waschtisch)
Durch Risikominderung ist eine Sicherungseinrichtung für die Kategorie 2 möglich.
|
|
EA, EB, HD, HC Meist spezielle Ausführungen, die bereits in die Armatur integriert sind oder sich leicht integrieren lassen
|
5.5.2 Entnahmearmaturen mit Schlauchverschraubung (Gartenventil)
Gartenventile im häuslichen Bereich werden meist mit Rohrbelüftern abgesichert. Dies ist möglich, da aufgrund der Risikominderung im häuslichen Bereich eine Sicherungseinrichtung für die Kategorie 2 bzw. 3 vertretbar ist.
|
Abzutrennende Flüssigkeit |
Geeignete Sicherungseinrichtungen |
||
|---|---|---|---|
|
Typ |
Produktbeispiel |
||
|

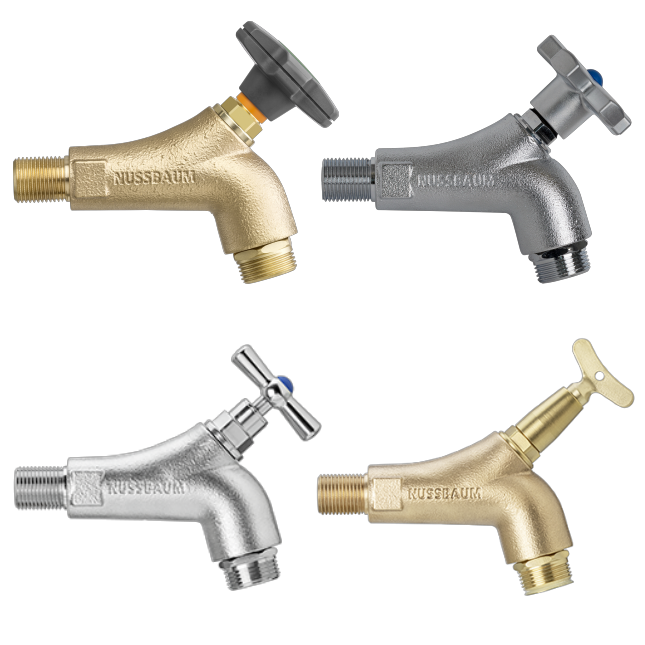

Gartenbewässerung im Aussenbereich von Wohnhäusern
Durch Risikominderung ist eine Sicherungseinrichtung für die Kategorie 2 möglich.
|
|
HB oder HD Ein Rohrbelüfter ist in der Regel in die betreffende Armatur integriert. |

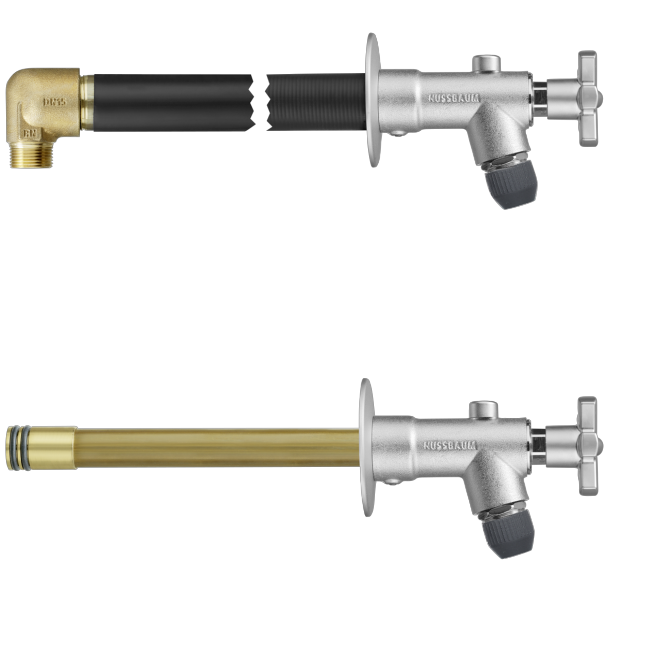

40060, 40064 |
Jetzt kaufen
5.5.3 Badewanneneinlauf über den Ablauf oder Überlauf
Wässer aus der Körperreinigung sind in der Regel als Übergang zu Flüssigkeitskategorie 5 einzustufen, da eine hohe Keimbelastung nicht ausgeschlossen ist. Im häuslichen Bereich ist jedoch aufgrund der Risikominderung eine Sicherungseinrichtung für die Kategorie 3 bzw. 4 möglich.
|
Abzutrennende Flüssigkeit |
Geeignete Sicherungseinrichtungen |
||
|---|---|---|---|
|
Typ |
Produktbeispiel |
||
|
Badewanne mit Wassereinlauf über den Überlauf
Durch Risikominderung ist eine Sicherungseinrichtung für die Kategorie 3 möglich.
|
|
DB, HD, LB Meist spezielle Ausführungen, die bereits in die Armatur integriert sind oder sich leicht integrieren lassen
|
|
|
Badewanne mit Wassereinlauf über den Bodenablauf
Durch Risikominderung ist eine Sicherungseinrichtung für die Kategorie 4 möglich.
|
|
BA zusammen mit DA
|
Anmerkung: Systemtrenner sind wegen ihrer Grösse und der vorgeschriebenen jährlichen Wartung an dieser Stelle recht schwierig in die Installation zu integrieren. Daher ist es empfehlenswert, den Wassereinlauf über den Bodenablauf zu vermeiden. |
|
Diese Art der Befüllung entspricht nicht dem Standard, ist nicht korrekt und sollte nicht verwendet werden. |
|||
