Thématiques - Protection contre le bruit

6.1 Mesures constructives

Pour bénéficier d’une protection optimale contre le bruit, il importe que l’acoustique ait été prise en compte dès le départ dans la construction du bâtiment. On y arrive en prenant les mesures suivantes:

• Superposition des blocs sanitaires ou regroupement dans des locaux contigus.

• Gaines techniques centralisées pour les blocs sanitaires.

• Eviter des installations contiguës à des chambres à coucher/salles de séjour.

• Séparation des blocs sanitaires et des locaux sensibles aux bruits par des parois dont l’isolation contre le bruit aérien est suffisante.

• etc.

6.1.1 Locaux nécessitant une protection

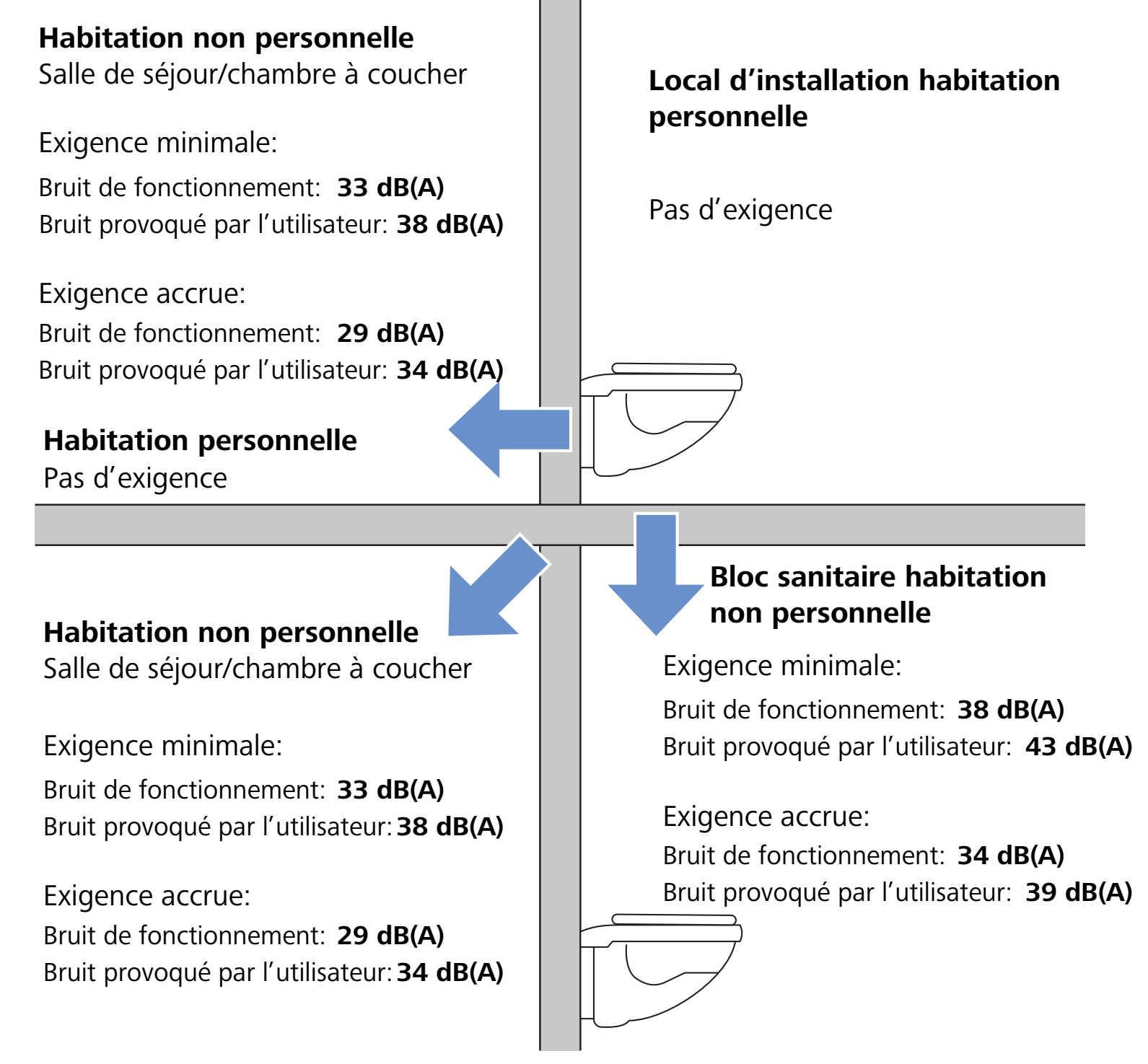

Les locaux d’une unité d’habitation non personnelle doivent être protégés contre les bruits d’équipements sanitaires selon SIA 181. Les locaux d’une unité d’habitation non personnelle à protéger sont directement et horizontalement contigus au local sanitaire, ou sont situés à la verticale ou à la diagonale sous lui. Selon la fonction et la sensibilité au bruit du local nécessitant une protection, les exigences en matière de protection contre le bruit sont différentes.

A l’intérieur de la même unité d’habitation ne s’appliquent pas d’exigences en matière de protection contre le bruit.

Pour la protection de bruits en provenance d’équipements sanitaires, il faut tenir compte des bruits provoqués par l’utilisateur et des bruits de fonctionnement. Pour les deux types de bruit, on applique des valeurs d’exigences différentes.

Les valeurs du graphique suivant s’appliquent pour des bruits de fonctionnement et des bruits provoqués par l’utilisateur. Pour les bruits provoqués par l’utilisateur, on applique des valeurs majorées de 5 dB. (👉 Exigences minimales LH pour la protection contre le bruit des équipements techniques et des installations fixes du bâtiment selon SIA 181)

L’expérience montre que pour la protection contre le bruit de locaux contigus, l’installation de cadres de montage légers sur des parois massives donne de bons résultats. La protection contre le bruit est encore meilleure lorsque le cadre de montage est isolé en plus contre le sol et le plafond.

Lorsque des cloisons d’installation qui sont contiguës à une unité d’habitation non personnelle doivent répondre aux exigences de protection contre le bruit, Nussbaum recommande que les cloisons soient exécutées comme cadre devant une paroi massive et non pas comme cloison de séparation.

6.2 Protection contre le bruit dans le sanitaire

Pour les installations sanitaires il faut, d’une part, avoir une construction dont le plan d’ensemble est optimal au niveau de la transmission des bruits et, d’autre part, veiller à ce que la transmission des sons solidiens soit réduite à des valeurs admissibles.

Les principes suivants sont fondamentaux pour assurer une protection suffisante contre les bruits:

• Monter les robinetteries et les appareils sanitaires avec une isolation acoustique pour en assurer le découplage des bruits solidiens.

• Réduire les sons aériens par la pose et la fixation optimales des conduites.

• Utiliser des colliers dotés d’une isolation.

• Pour les conduites descendantes, utiliser des manchons électriques et éviter de grandes dérivations.

• Monter les installations dans des gaines, ce qui permet d’enfermer les sons aériens par isolation ou flocage.

• Poser les conduites d’évacuation dans du béton et utiliser des tuyaux de protection acoustique.

• Isoler les tuyaux d’un bout à l’autre conformément aux prescriptions, éviter des contacts en dur dans les évidements.

6.3 Solutions de protection contre le bruit pour la technique de cadres de montage de Nussbaum

Afin de répondre aux exigences en matière de protection contre les bruits, les parois d’installation Optivis doivent être montées en conséquence et être découplées de la structure du bâtiment.

Dans son assortiment, Nussbaum dispose à cet effet des composants nécessaires, du montage jusqu’au revêtement.

Optivis-Tec-Pièce d'assemblage de protection contre le bruit

N° d'article: 71042

Ruban mousse autoadhésif

N° d'article: 71004

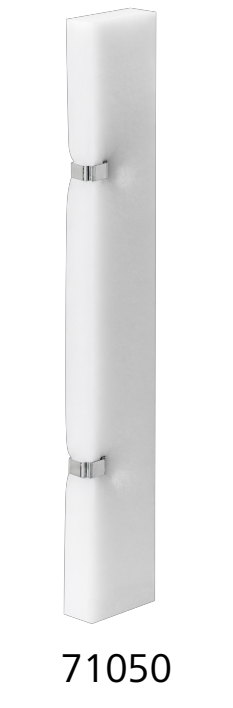

6.3.1 Amortisseur de bruit Optivis-Tec

Les amortisseurs de bruit cassent les réflexions des ondes sonores à l’intérieur des cloisons d’installation Optivis.

Réalisés en PET recyclé, les amortisseurs de bruit résistent aux moisissures et se fixent sans outil à l’aide d’aimants sur le profilé Optivis-Tec.

Le nombre d’amortisseurs de bruit dépend du type d’installation et des besoins. L’outil de planification Optivis-Project est utile pour déterminer leur nombre exact pour diverses installations.

Sur Internet, Nussbaum met à disposition de chacun le logiciel de planification Optivis-Project pour la planification et le calcul des cadres de montage et cloisons de séparation Optivis.

https://www.nussbaum.ch/de/planungssoftware-optivis-project.html

Le nombre d’amortisseurs de bruit à utiliser se calcule aussi au moyen d’une formule simple et pratique:

Exemple de calcul:

Optivis-Tec-Amortisseur de bruit

N° d'article: 71050

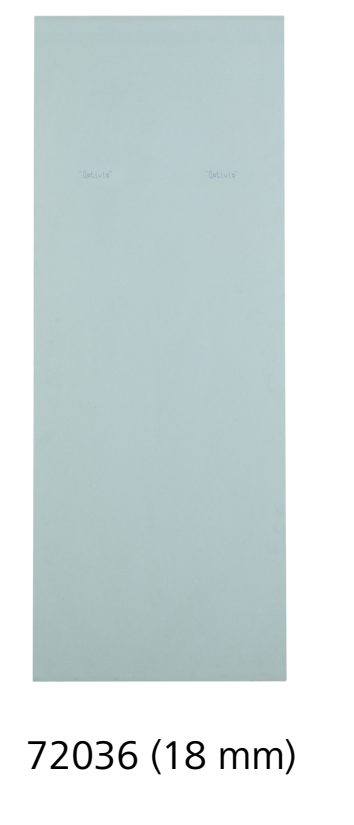

6.3.2 Plaque GKBI 18 mm

Pour le parement des cloisons d’installation Optivis, on utilise la plaque GKBI 18 mm imprégnée à cœur 72036.

Plaque GKBI 18 mm

N° d'article: 72036

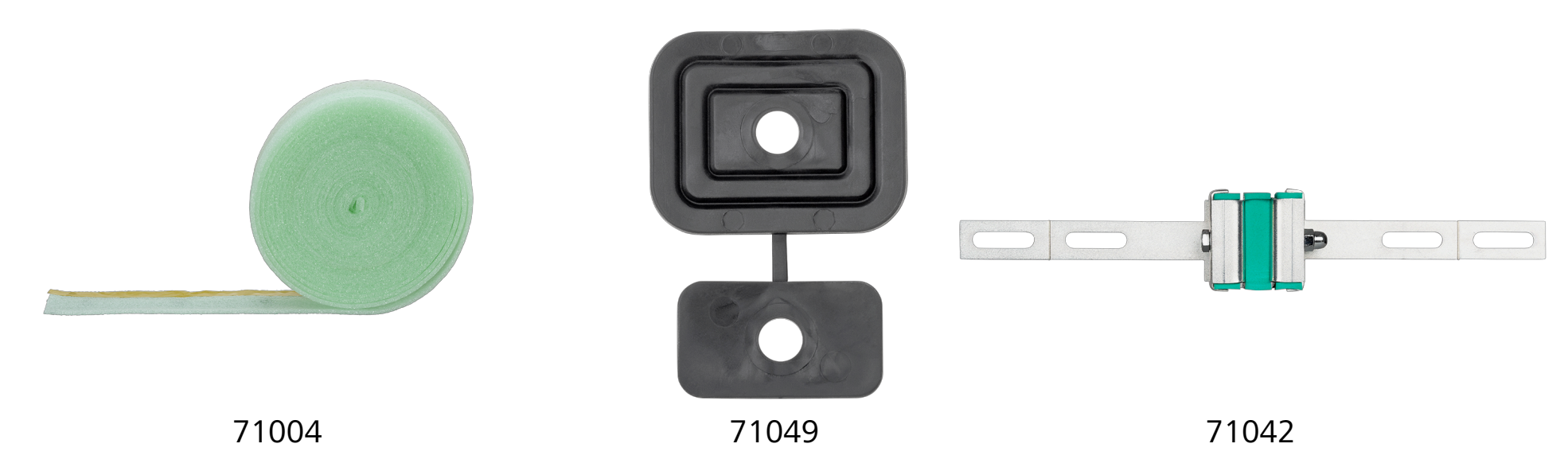

6.3.3 Pièces d’assemblage de protection contre le bruit Optivis-Tec et éléments insonorisants

Pour assurer le découplage acoustique des plaques de placoplâtre de la structure du bâtiment, Nussbaum recommande le ruban mousse autoadhésif pour profilé Optivis-Tec 71004.

Tous les points de fixation sur le corps mural doivent être équipés d’un élément insonorisant Optivis-Tec 71049.

Pour l’assemblage des profilés Optivis-Tec, Nussbaum recommande les pièces d’assemblage de protection contre le bruit Optivis-Tec 71042.

Optivis-Tec-Pièce d'assemblage de protection contre le bruit

N° d'article: 71042

Ruban mousse autoadhésif

N° d'article: 71004

Optivis-Tec-Elément insonorisant

N° d'article: 71049

6.3.4 Solution de protection contre le bruit en forme de L à 30 % de laine minérale

L’utilisation d’une isolation en L constituée à 30 % de plaques en laine minérale permet, dans les cloisons d’installation Optivis, de répondre aux exigences plus élevées de protection contre le bruit en ce qui concerne les bruits de fonctionnement et les bruits provoqués par l’utilisateur, selon la norme SIA 181 salle de bain-salle de bain.

Il convient de tenir compte des points suivants:

• L’isolation doit être insérée entre les rails dans les parties sans éléments sanitaires.

• Les plaques en laine minérale utilisées (p. ex. SWISSPOR Roc type 3) doivent avoir une épaisseur de 4 cm.

• La surface isolée doit correspondre à 30 % de la surface totale des cadres de montage.

• La surface dans le sens de la longueur doit être complètement isolée par la plaque en laine minérale et ne compte pas dans les 30 % de la surface calculée.

• Les dérivations ou planchers des conduites d’évacuation doivent en plus être dotés d’une isolation.

• Il faut mettre en place un panneau isolant dans la zone inférieure à l’avant de la conduite descendante.

• Toutes les directives de montage doivent être respectées conformément au descriptif système Optivis.

Le système de cadres de montage Optivis est présenté de manière détaillée dans le descriptif système Optivis, 👉 Descriptif système 299.1.046.

Optivis-Tec-Elément insonorisant

N° d'article: 71049
