Tematiche - Protezione dal rumore
6.1 Misure strutturali
La prima misura di fondamentale importanza per una protezione ottimale dal rumore è progettare la pianta dell’edificio in modo da ottenere un’acustica favorevole. Una disposizione della pianta ottimizzata dal punto di vista acustico si ottiene nei modi seguenti:
-
disponendo i locali di servizio sovrapposti o in locali adiacenti;
-
disponendo i vani tecnici in posizione centrale, nella zona dei locali di servizio;
-
evitando impianti nei locali adiacenti a camere da letto/locali di soggiorno;
-
separando i locali di servizio e i locali sensibili al rumore con pareti divisorie con un sufficiente indice di fonoisolamento per via aerea;
-
ecc.
6.1.1 Locali che necessitano di protezione acustica

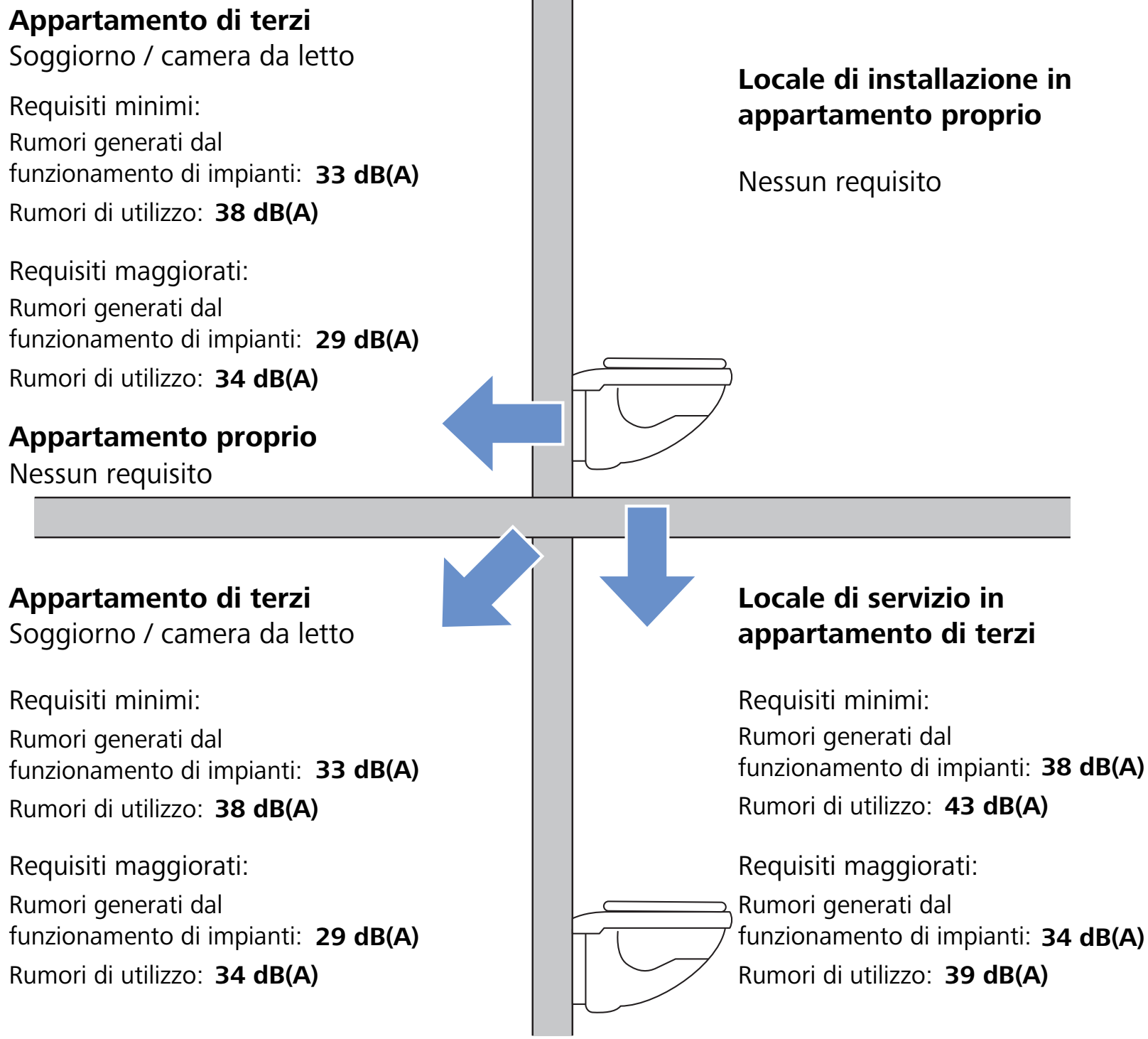

Secondo la norma SIA 181, i locali di un’unità abitativa di terzi devono essere protetti dal rumore derivante dagli impianti idrosanitari. I locali dell’unità abitativa di terzi che necessitano di protezione acustica confinano, in linea orizzontale, direttamente con il locale idrosanitario oppure si trovano sotto a esso in linea verticale o diagonale. A seconda della funzione e della sensibilità al rumore del locale da proteggere si applicano diversi requisiti di isolamento acustico.
All’interno della stessa unità abitativa non si applica alcuna esigenza di protezione acustica.
Per quanto riguarda la protezione dai rumori derivanti da impianti idrosanitari è necessario tenere conto sia dei rumori di utilizzo sia dei rumori generati dal funzionamento dell’impianto. Per questi due tipi di rumore si applicano valori richiesti diversi.
I valori riportati nel grafico seguente si applicano ai rumori generati dal funzionamento di impianti e ai rumori di utilizzo. Nel caso di rumori di utilizzo si applicano valori aumentati di 5 dB. (👉 Esigenze minime LH per la protezione dai rumori di impianti tecnici nell’edificio e da installazioni fisse secondo la norma SIA 181)
Per l’isolamento acustico dei locali adiacenti si sono dimostrate particolarmente efficaci installazioni premurali leggere davanti a pareti massicce. L’isolamento della preparete dal pavimento e dal soffitto garantisce un isolamento acustico aggiuntivo.
Per soddisfare le esigenze di protezione acustica, la
6.2 Protezione dal rumore nella tecnica idrosanitaria
Oltre alle misure strutturali (planimetria ottimizzata dal punto di vista acustico), durante l’installazione degli impianti idrosanitari è necessario prestare attenzione che l’immissione del rumore per via solida nell’edificio venga ridotto a valori consentiti.
Per assicurare una protezione dal rumore sufficiente è fondamentale osservare i seguenti principi:
-
montare le rubinetterie e gli apparecchi idrosanitari con isolamento acustico per garantire il disaccoppiamento del rumore per via solida;
-
ridurre il rumore per via aerea attraverso una posa e un fissaggio ottimali delle condutture;
-
utilizzare braccialetti con isolamento;
-
realizzare le colonne di scarico utilizzando manicotti elettrici ed evitando grandi deviazioni;
-
posare gli impianti all’interno di vani tecnici per incapsulare il rumore irradiato per via aerea con isolamento o flocculazione;
-
posare le condutture di smaltimento nel calcestruzzo e utilizzare tubi isolati acusticamente;
-
isolare i tubi in modo continuo in base alla normativa, evitare contatti rigidi in corrispondenza delle aperture.
6.3 Soluzioni di isolamento acustico per la tecnica premurale Nussbaum
Per soddisfare le esigenze relative alla protezione dal rumore, i sistemi di pareti Optivis devono essere montati con accorgimenti antirumore e disaccoppiati dalla costruzione.
La
Compra ora

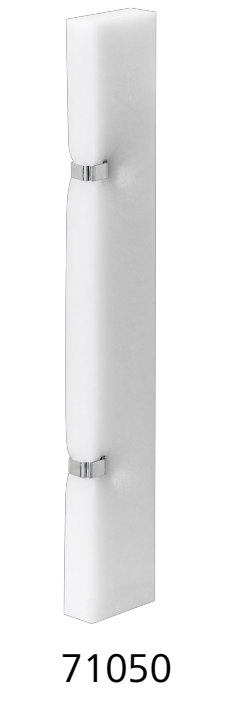

6.3.1 Assorbitore acustico Optivis-Tec
Gli assorbitori acustici interrompono le riflessioni delle onde sonore all’interno dei sistemi di parete Optivis.
Gli assorbitori acustici Optivis-Tec in PET riciclato sono resistenti alla muffa e possono essere fissati con magneti al binario Optivis-Tec senza l’impiego di utensili.

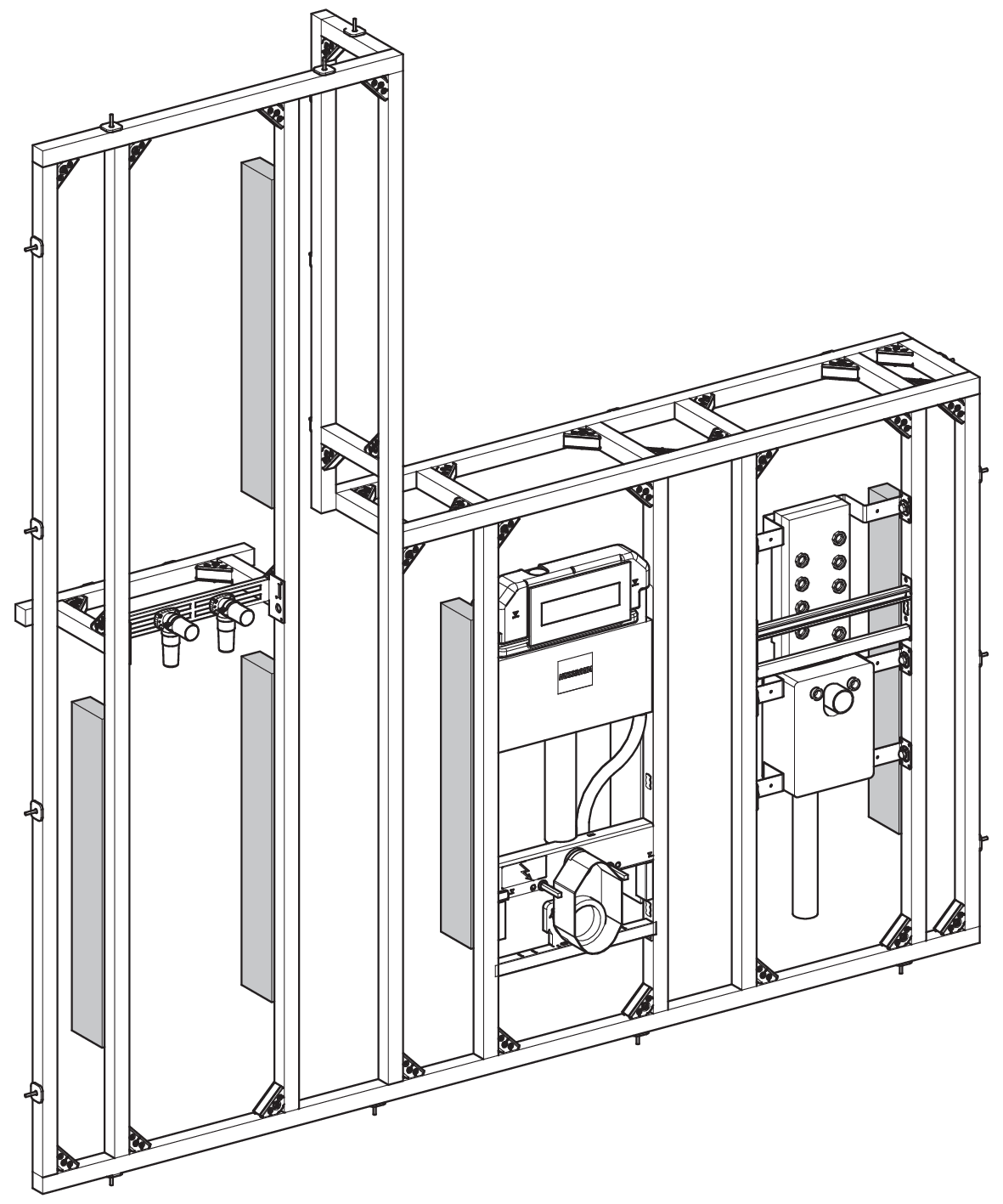

Il numero di assorbitori acustici necessari dipende dal tipo di installazione e si determina su richiesta. Con lo strumento per la progettazione Optivis-Project è possibile determinare il numero esatto di assorbitori per le diverse installazioni.
La
https://www.nussbaum.ch/de/planungssoftware-optivis-project.html
È inoltre possibile calcolare approssimativamente il numero di assorbitori acustici necessari attraverso una formula generale:
|
Superficie di proiezione (m²) della preparete / parete divisoria moltiplicata per 1.6 pz./m² Avvertenza: Il risultato viene arrotondato per eccesso da 0.4. |
Esempio di calcolo:
|
Superficie di proiezione: |
2.50 m × 2.05 m = 5.125 m² |
|
|
Numero di assorbitori acustici: |
5.125 m² × 1.6 pz./m² = 8.2 pz. ➔ 8 pz. |
Compra ora

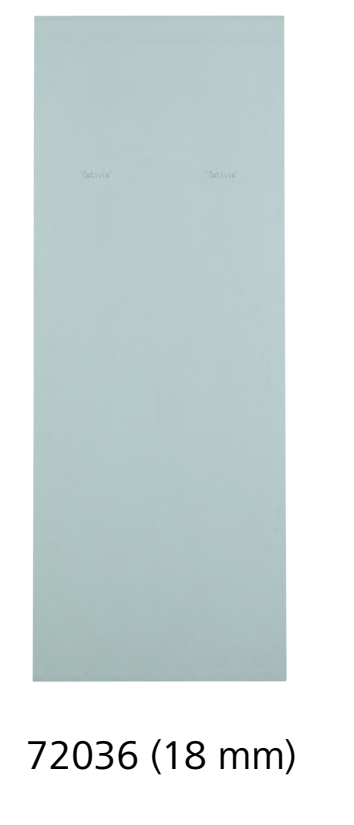

6.3.2 Pannello GKBI 18Â mm
Per il rivestimento dei sistemi di parete Optivis è indicato il pannello GKBI 18 mm impregnato a fondo 72036.
Compra ora

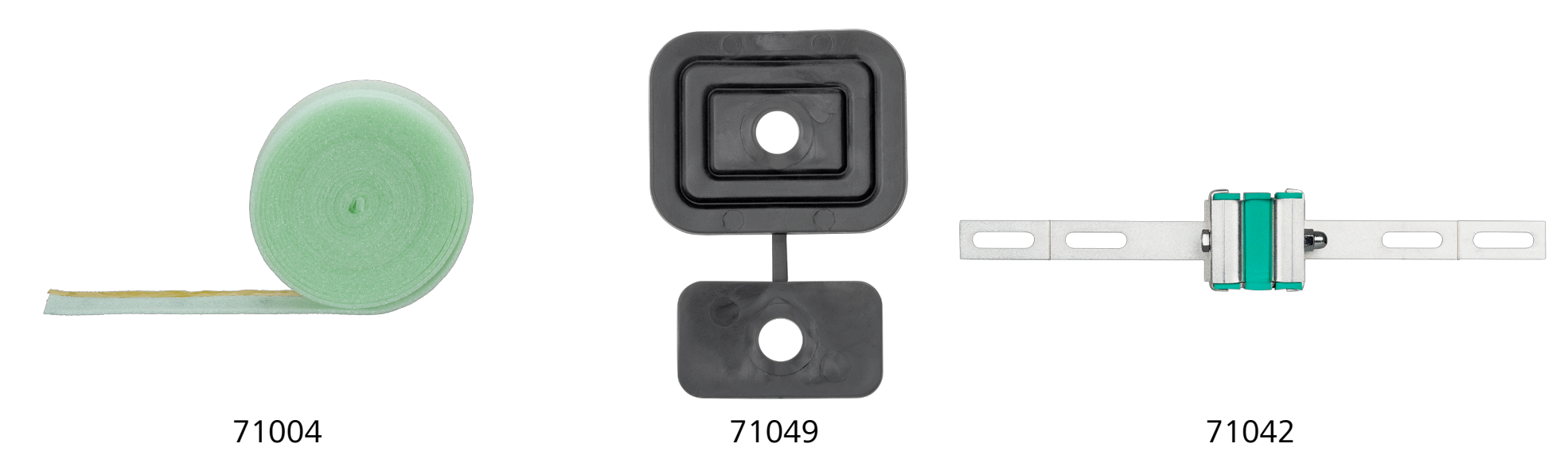

6.3.3 Collegamento con isolamento acustico Optivis-Tec ed elementi insonorizzanti
Per il disaccoppiamento acustico dei pannelli in cartongesso dal corpo murale, la
Tutti i punti di fissaggio al corpo murale devono essere provvisti di Optivis-Tec-Elemento insonorizzante 71049.
Per il collegamento dei binari Optivis-Tec, la
Compra ora
6.3.4 Soluzione di isolamento acustico a forma L con 30Â % di lana minerale
L’utilizzo di un isolamento a L con il 30 % di pannelli in lana di roccia permette di soddisfare, nei sistemi di parete Optivis, gli elevati requisiti di isolamento acustico relativi ai rumori generati dal funzionamento di impianti e ai rumori di utilizzo previsti dalla norma SIA 181 Bagno-Bagno.
È necessario rispettare i punti seguenti:
-
L’isolamento deve essere inserito tra i montanti nelle zone in cui non sono presenti elementi dell’impianto idrosanitario.
-
I pannelli in lana di roccia utilizzati (ad esempio SWISSPOR Roc tipo 3) devono avere uno spessore di 4Â cm.
-
La superficie isolata deve avere un’estensione pari al 30 % della superficie complessiva della preparete.
-
La superficie del lato longitudinale deve essere completamente isolata con il pannello in lana di roccia e non concorre al 30Â % della superficie calcolata.
-
Anche le deviazioni o i piani delle tubature di scarico devono essere dotati di un isolamento.
-
Un pannello isolante deve essere posizionato nella zona inferiore a monte della colonna di scarico.
-
Vanno osservate tutte le direttive di montaggio indicate nella descrizione del sistema Optivis.
I sistemi di pareti Optivis sono descritti in dettaglio nella descrizione del sistema Optivis, 👉 Descrizione sistema 299.1.046.
|

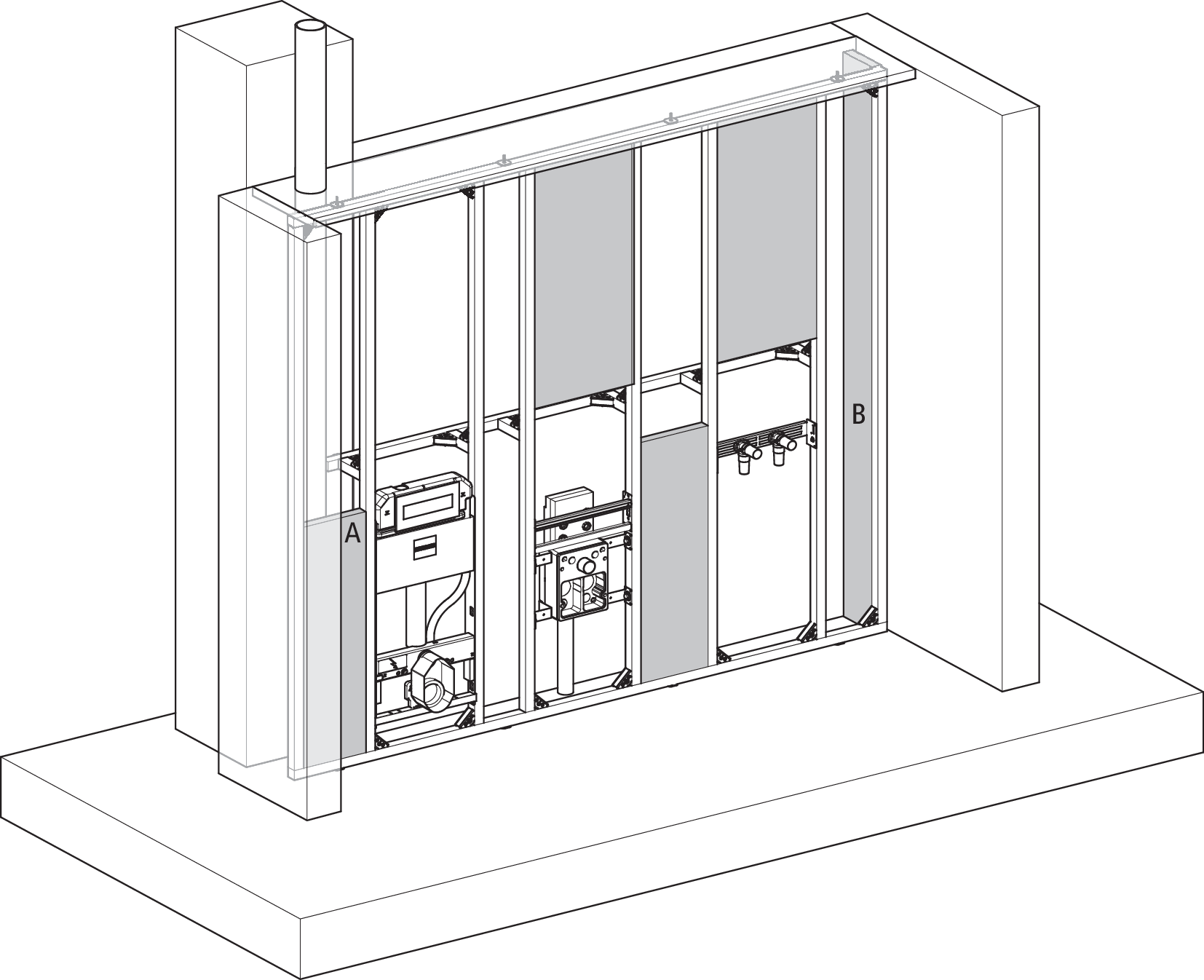

A |
Pannello isolante nella zona inferiore a monte della colonna di scarico |
|
B |
Superficie del lato longitudinale completamente isolata con il pannello isolante (non concorre al 30Â % della superficie calcolata) |
